农用圆草捆转运拖挂装载车架

　　这套拖挂转运结构的核心服务对象，是草场、家庭农场与中小型畜牧养殖区里随处可见的圆柱形干草捆，也就是圆捆打捆机作业后留在田面的成品草卷。熟悉农牧作业的工程师都清楚，圆草捆单重普遍在数百公斤，外形为大直径圆柱，田间地表松软、留茬高低不平，人工根本无法完成长距离移位，普通平板货厢又没有适配的承托与装卸机构，每次收储都要依赖大型叉车或装载机，小地块转场时设备进场成本极高，这套拖架正是针对这一痛点做的轻量化适配设计。

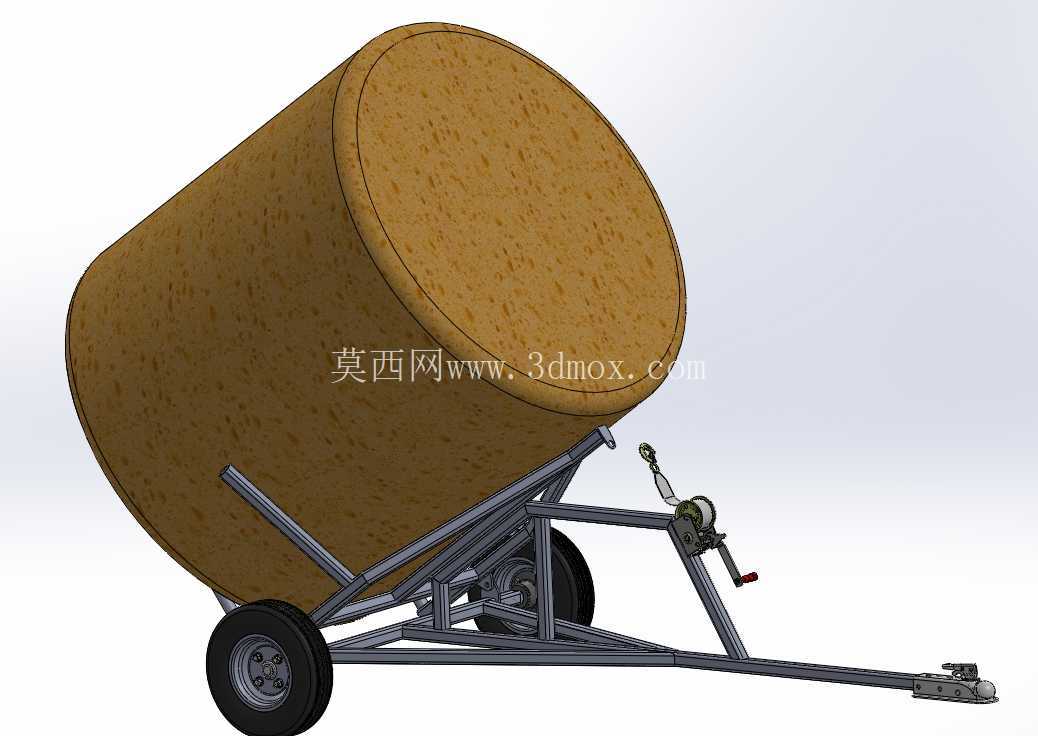

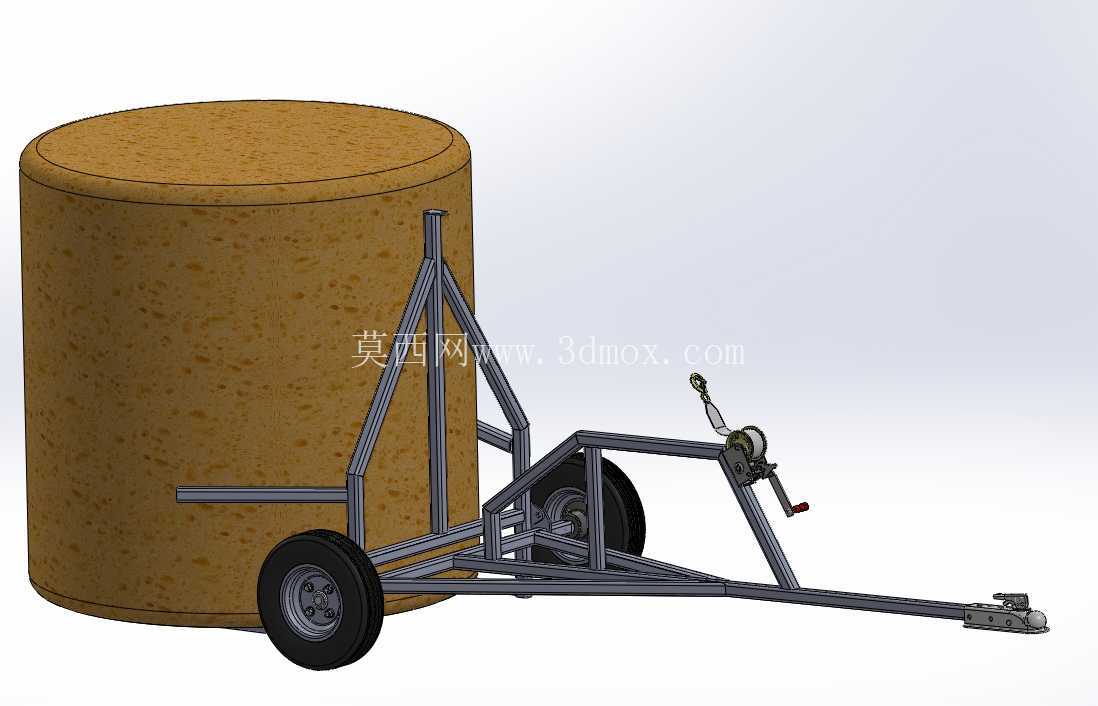

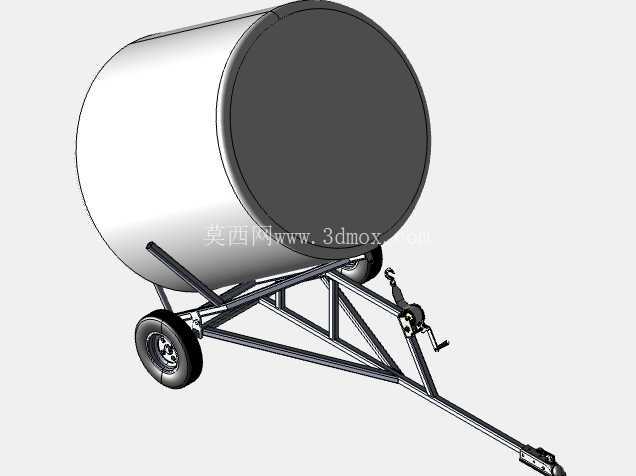

　　从实际作业逻辑倒推结构布局，设计阶段最先敲定的不是管材规格，而是草捆的装卸运动路径：常规圆捆直径多在1.2米到1.8米区间，轴向长度1.2米到1.5米，拖架的主承托框架必须能完整兜住草捆圆柱下半段，同时框架整体可以绕后轮轴做小角度倾翻。作业时牵引设备带动拖架退到田面静置的草捆后方，将倾翻状态的托架开口对准草捆圆柱侧壁，配合前端的手摇绞盘收束牵引带，就能把躺在地面的草捆顺势滚抬到托架承托面上，到位后锁死绞盘棘轮，草捆被两侧挡杆与底部横梁完全限位，运输途中不会出现轴向窜动或侧向滚落。抵达储草点或饲喂场地后，松开绞盘锁止，托架在草捆自重作用下缓慢倾翻，草捆顺着框架斜面直接滚落到指定堆放位置，全程不需要额外吊装设备，单人即可完成全套装卸操作。

　　行走系统的选型完全贴合非铺装路面的使用需求，车轮采用8英寸规格橡胶充气轮胎，轮胎外径控制在400毫米，配套标准拖车车轴，轮毂选用市场通用的量产配件，后期维护更换不需要单独开模定制。大尺寸充气轮胎可以在留茬地、浅泥地、草场上分散接地压强，避免拖架在松软田面陷车，轮距设定经过反复校核：两侧轮胎的外侧间距小于草捆轴向长度，草捆装载后重心始终落在两轮支撑的中心区域，拖挂行驶急转弯时不会出现侧翻力矩。车架主体全部采用40毫米规格钢管焊接成型，管材选型兼顾结构刚性与整机自重，圆管截面在承受草捆径向挤压时没有明显的应力集中死角，焊接工艺性好，农场维修点的普通二保焊设备就能完成变形后的补焊修复。

　　牵引部分采用标准拖挂连接结构，前端设置适配拖拉机、四轮农用 ATV 甚至轻型皮卡的牵引销座，连接点高度做了多档调节余量，可以适配不同牵引设备的后牵引钩高度，避免行驶过程中出现车架俯仰角度异常。手摇绞盘安装在牵引梁靠近前端的位置，操作人员站在牵引设备旁就能完成绞盘摇转与锁止操作，不需要走到草捆下方作业，从根源上规避了装卸过程中草捆滑移伤人的风险。绞盘的牵引带沿车架侧部的导向滑轮走线，拉力方向始终顺着草捆滚动切线方向，不会出现牵引带斜拉脱槽的问题。

　　结构的安装边界也做了充分的冗余考量，整台拖架空载时的总长控制在3.5米以内，宽度不超过2.3米，符合乡村道路与田间机耕道的通行限界，不需要办理特殊运输许可。草捆满载状态下，整机重心高度低于1米，牵引行驶速度在每小时20公里以内时，车架的摆动量完全在安全区间。车架上所有外露的钢管端头都做了封堵处理，避免田间泥水灌入管内壁造成长期锈蚀，铰接转动点全部配置润滑脂注油嘴，每个作业季结束后可以一次性加注润滑脂维护。承托草捆的横梁表面没有突出的尖锐棱角，不会刮破草捆外层的缠绕包膜或捆扎网绳，减少干草散落浪费。

　　这套结构没有复杂的液压系统或电子控制元件，所有动作都通过机械绞盘、铰接转轴与锁止插销实现，在低温、多尘、高湿度的农牧野外环境下故障率极低，操作人员不需要专业机电维修知识就能排除常见卡滞问题。对于拥有数百亩草场的小型经营主体来说，这种拖架可以直接挂在现有农用拖拉机后面，跟着打捆机同步转场，打捆机吐出一个草捆，拖架就能同步完成装载，攒满一车后直接转运到储草棚，省去了等待大型装卸设备的空窗时间，整个收储环节的作业效率能提升一倍以上。建模过程中所有管材的弯折角度、铰接点同轴度、轮轴安装位的平行度都做了参数化约束，设计人员可以根据目标区域常用的圆捆尺寸，快速调整托架宽度、倾翻角度与牵引梁长度，衍生出适配不同大小草捆的系列化机型。
