带移动轮组卧式液压起重移位装置

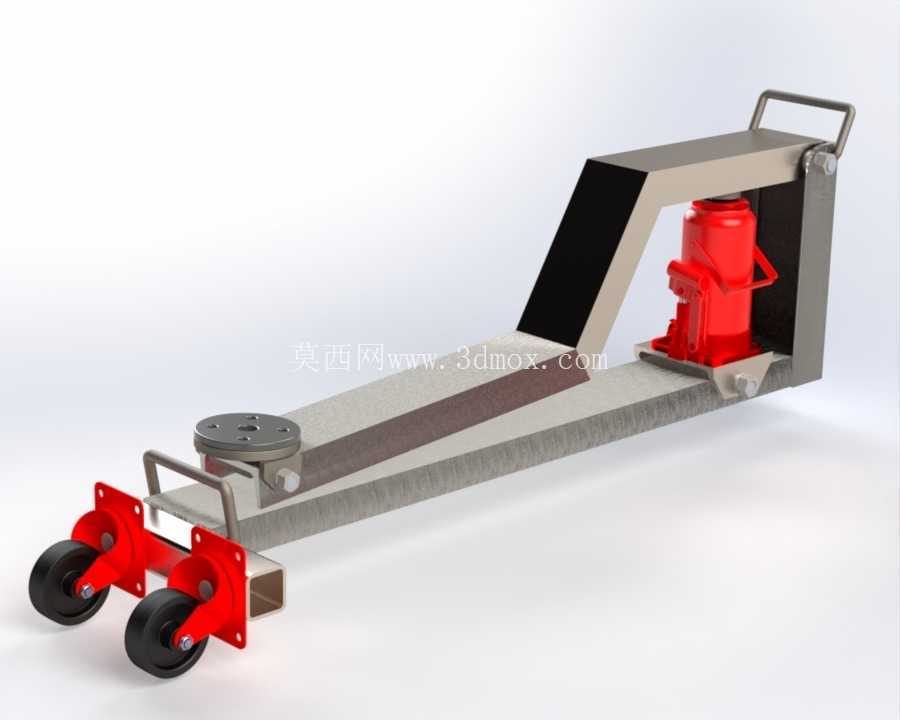

　　该卧式液压移位起重装置，主要面向车间设备移位、重型工件工位转运、仓储重型货物低位调整这类需要小范围精准移位+低位顶升的作业场景，区别于普通立式千斤顶仅能完成顶升动作，这款设备整合了顶升、短距离移位的复合功能，在机械装配车间、设备运维现场、模具加工车间的使用频次极高。从功能特性来看，设备前端配置了两组带红色安装支架的定向脚轮，轮组支架通过螺栓与主体底梁刚性连接，轮面采用高耐磨橡胶材质，既可以在硬化水泥地面、环氧地坪上平稳移动，也能避免作业时刮伤地面涂层；主体承载梁采用变截面箱型焊接结构，靠近顶升端的梁体高度更高，向轮组端逐步收窄，在保证整体抗弯强度的前提下，尽可能降低设备自身重量，同时压低设备最低作业高度，

　　适配底部间隙较小的重型设备顶升需求。顶升执行单元采用标准红色立式液压千斤顶作为核心动力部件，千斤顶被限位安装在主体斜向支撑框架的端部安装位，框架采用折弯钢板焊接成型，侧面设置黑色防滑护板，尾部配置钢制推拉扶手，扶手做了圆弧弯折处理，操作人员握持推拉时不会出现硌手的问题，扶手与框架的铰接位置设置了限位销，闲置时可以将扶手放倒，减少设备存放占用的空间。设计过程中，首先明确了低位顶升+带载移位的核心需求，普通卧式千斤顶仅能完成车辆类的顶升作业，无法在顶升后带载移动，因此在主体结构前端增加了承载轮组，将千斤顶的顶升力通过主体梁传递到前端轮组，当千斤顶顶升重物到设定高度后，重物的载荷会通过梁体分配到前端轮组和后端支撑结构上，

　　此时操作人员可以通过尾部扶手推动设备连带重物完成短距离移位，不需要额外搭配搬运小坦克，减少了作业环节的工具切换。安装边界方面，设备整体呈长条形布局，最低作业高度可适配底部间隙120mm以上的重物，顶升行程覆盖常规设备移位所需的50-180mm高度区间，轮组的安装支架突出梁体侧面的尺寸控制在80mm以内，在狭窄的设备间隙中穿行时不会出现卡滞；千斤顶的安装位设置了可调节锁紧结构，可以根据作业需求更换不同吨位的同规格液压千斤顶，拓展设备的载荷适配范围。主体梁的上表面设置了圆形防滑承载盘，承载盘表面加工有防滑纹路，与重物底部接触时可以增大摩擦力，避免顶升移位过程中重物出现滑移；斜向支撑框架的角度经过反复校核，保证千斤顶顶升过程中，

　　载荷的合力方向始终落在主体梁的抗弯截面核心区域，避免梁体出现偏载变形。在实际作业中，这类设备常被用于生产车间内注塑机模具的更换移位、机加工车间重型工件的工位调整、仓储区域重型货架的位置微调，相比传统的千斤顶加搬运小坦克的组合，这款一体化设备不需要多次调整支撑点，单人即可完成操作，作业效率可以提升40%以上；轮组的轴承采用密封式深沟球轴承，日常维护只需要定期清理轮面缠绕的杂物即可，不需要频繁加注润滑脂，适合车间多粉尘的作业环境。设备尾部的支撑脚在顶升作业时会接触地面，形成稳定的三角支撑结构，避免顶升过程中设备出现侧翻，支撑脚底部设置了橡胶防滑垫，在光滑的环氧地坪上作业时也能保证足够的抓地力；侧面的黑色护板除了防护作用外，还可以作为标识粘贴区域，方便车间内做设备编号管理。
