软石加工用锤式破碎设备结构设计

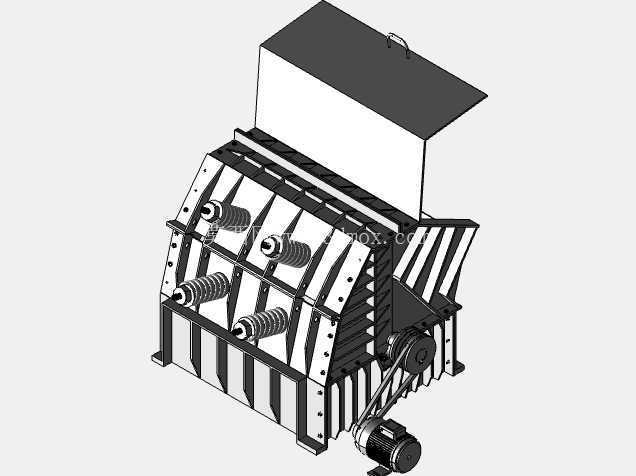

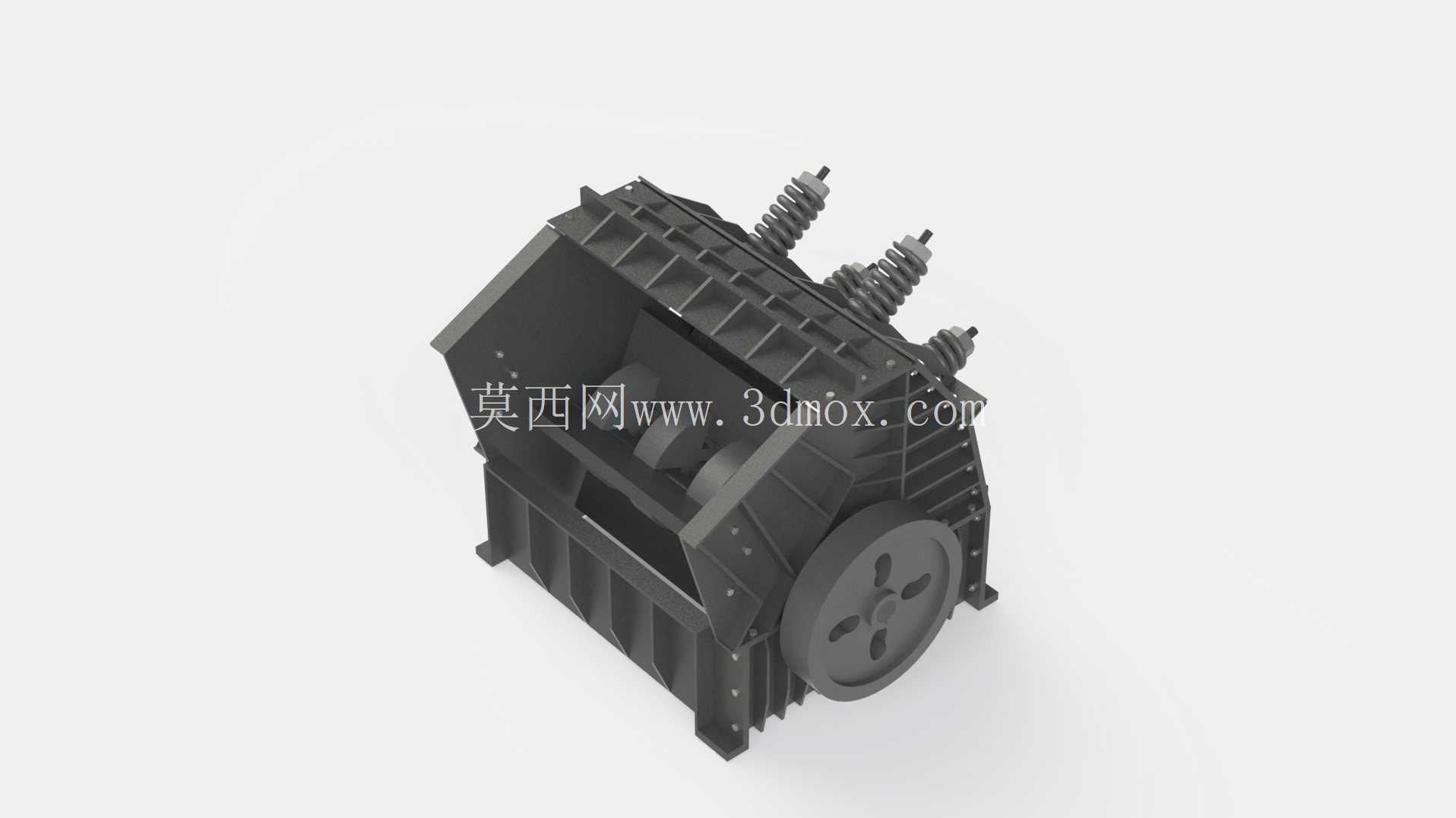

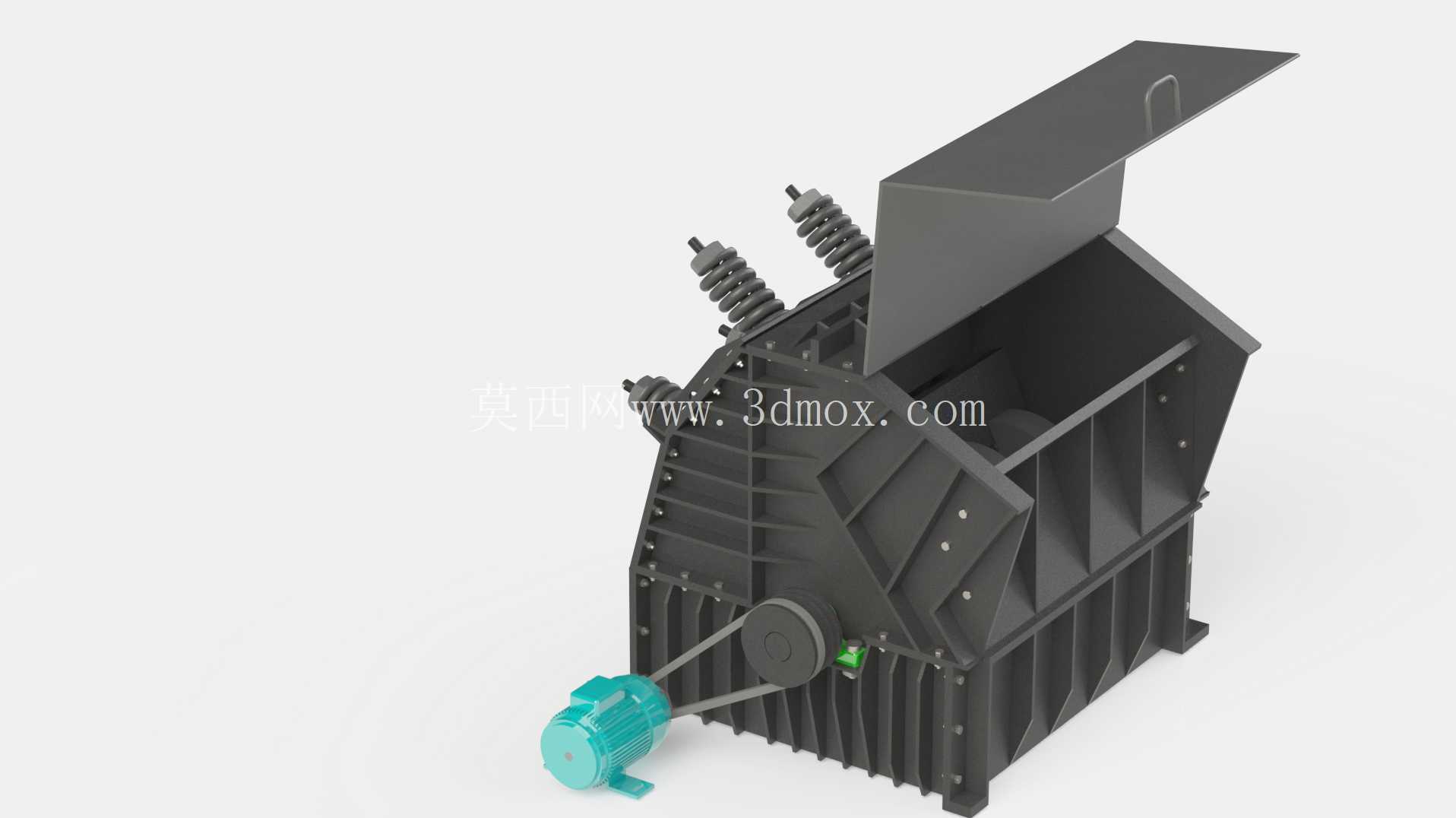

　　在建材骨料生产、矿山软岩处理、非金属矿初加工的现场，锤式破碎设备始终承担着中软硬度物料的一级破碎工序，这款针对软石工况设计的锤式破碎机，从结构布局到参数匹配都完全贴合石灰石、石膏、大理岩这类莫氏硬度4级以下物料的破碎需求。从现场安装的边界条件来看，设备整体采用卧式转子布局，进料口设置在机身上部靠后侧，向上延伸的进料导板带有倾斜挡边，能够避免大块软石进料时的撒料问题，进料口的翻盖式检修门采用带拉手的厚钢板焊接结构，日常更换锤头、检查衬板磨损时不需要完全拆解上机壳，单人即可完成开盖操作，大幅缩短日常维护的停机时间。设备的机身壳体采用加厚钢板分段焊接，内部衬板采用错落布置的耐磨钢拼接，相邻衬板的接缝处做了错位遮挡设计，

　　避免破碎过程中石料冲刷焊缝造成壳体过早磨损，壳体外侧布置的竖向加强筋沿着转子受力方向排布，既能够控制整机重量，又可以承受转子高速运转带动物料冲击壳体的交变载荷，不会出现长期运行后壳体开裂变形的问题。转子部分采用锤盘叠加式结构，锤头通过铰接轴悬挂在锤盘之间，遇到难以破碎的硬杂物时锤头能够自动向后偏转避让，避免刚性冲击造成转子轴断裂，这种铰接结构也让锤头的更换变得十分简便，只需要抽出铰接销就可以完成磨损锤头的替换，不需要动用大型吊装设备。设备的动力端布置在机身侧下方，电机通过皮带轮与转子轴连接，皮带传动的方式能够在设备遇到瞬时过载时通过皮带打滑释放部分冲击，保护电机和转子部件不受损伤，电机安装座带有可调节的张紧结构，

　　日常维护时只需要调整固定螺栓位置就可以张紧三角带，不需要额外拆卸其他部件。出料端布置在机身下部，通过调整下部篦条的间隙就可以控制出料粒度，针对软石破碎的工况，篦条采用了大倒角开孔设计，能够减少湿软石料堵塞篦缝的概率，保证破碎后的物料能够顺畅排出，避免过粉碎造成的能耗浪费。从实际使用场景来看，这款设备既可以用于小型采石场的石灰石初级破碎，直接将采场下来的大块软石破碎到骨料生产线要求的进料粒度，也可以用于石膏板生产、石材加工边角料的回收破碎，将生产过程中产生的软质废料重新破碎后作为原料回用。在结构设计过程中，充分考虑了现场安装的空间限制，设备的整体重心落在下部机架的中心位置，安装时只需要按照预留的地脚螺栓位置浇筑混凝土基础即可，

　　不需要额外做配重处理，机身侧面预留的检修空间只需要留出单侧1.2米的通道就可以满足日常维护需求，适合场地紧凑的中小型加工生产线使用。设备的润滑点都集中布置在机身外侧，转子轴承采用外置式轴承座，避免破碎过程中粉尘进入轴承造成磨损，日常注油保养时不需要打开机壳，站在地面就可以完成所有润滑点的保养操作，降低了一线操作人员的劳动强度。针对软石破碎过程中容易产生粉尘的问题，机身的所有拼接面都做了密封止口设计，进料口和出料口都预留了除尘接口，可以直接对接厂区的除尘系统，减少生产过程中的粉尘外溢，满足现场的环保作业要求。从建模的细节来看，整个设备的焊接坡口、螺栓连接位置、皮带轮的防护罩结构都完全按照实际加工图纸还原，每一处加强筋的布置、衬板的固定方式都符合实际设备的制造工艺，既可以作为设备选型时的结构参考，也可以用于生产线布局的三维干涉检查，帮助设计人员在生产线搭建阶段就确认设备的安装位置、检修空间是否满足要求，避免现场安装时出现布局冲突。
