折叠式四旋翼无人机机身结构设计方案

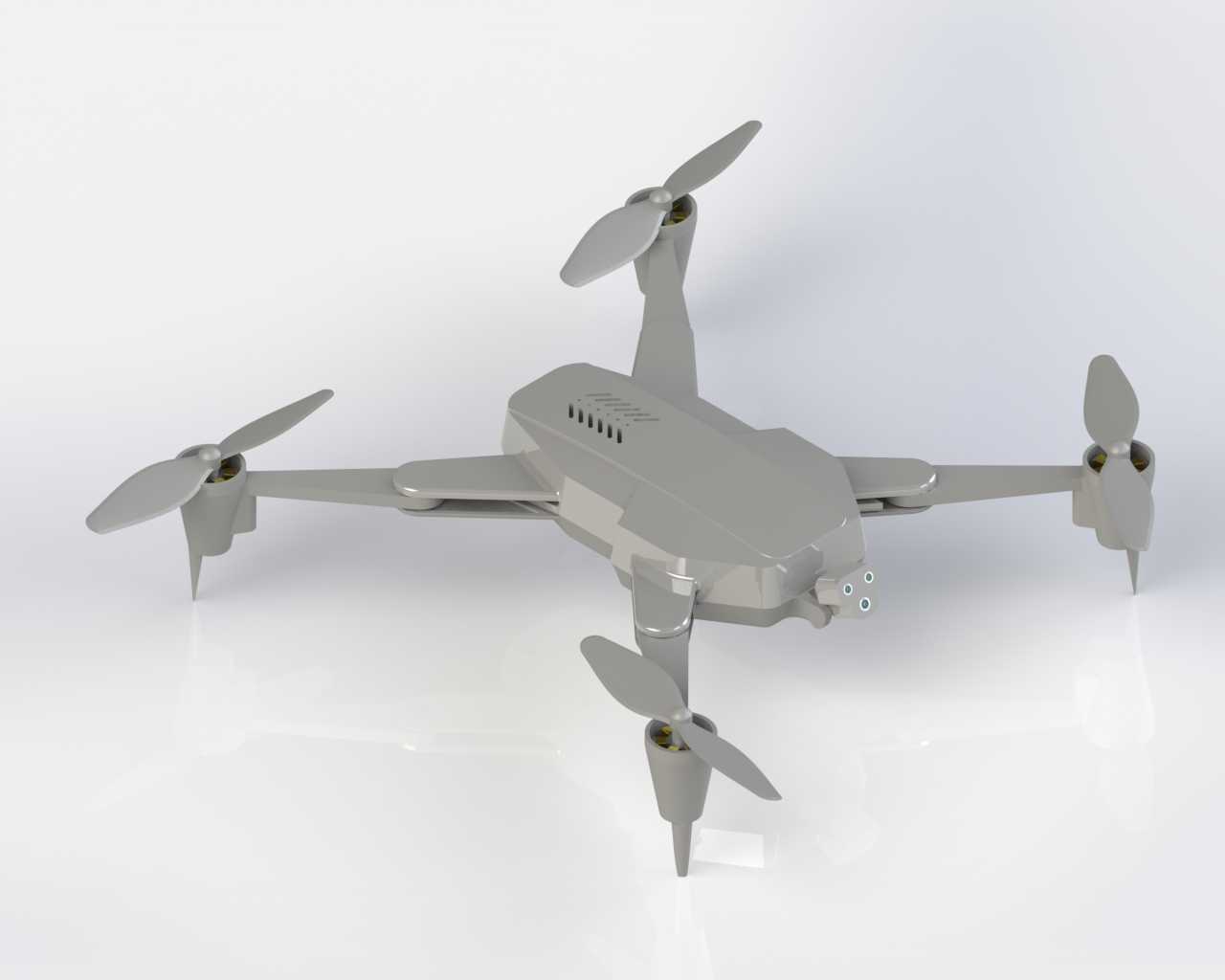

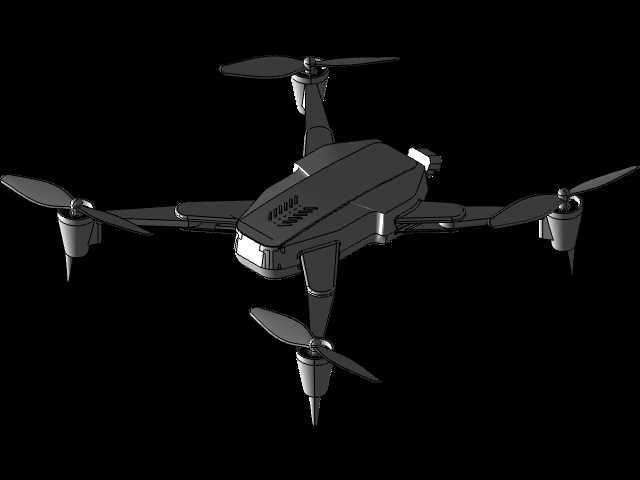

　　这套四旋翼折叠机身的结构设计，核心围绕消费级航拍、短途轻载巡检场景的实际使用需求展开，日常作业中，机身需要承载飞控板、电池、图传模块、云台相机等核心组件，同时要承受飞行过程中的气动载荷、起降冲击，还要兼顾便携收纳的使用痛点。从结构受力逻辑来看，机身采用一体化上盖加下底壳的扣合布局，中心舱室做了等距分布的加强筋，筋位走向完全匹配内部元器件的安装点位，既可以给飞控、电调提供平整的安装基准面，也能在整机重量控制在合理区间的前提下，提升中心区域的抗扭刚度，避免飞行过程中机身共振影响飞控传感器的采样精度。

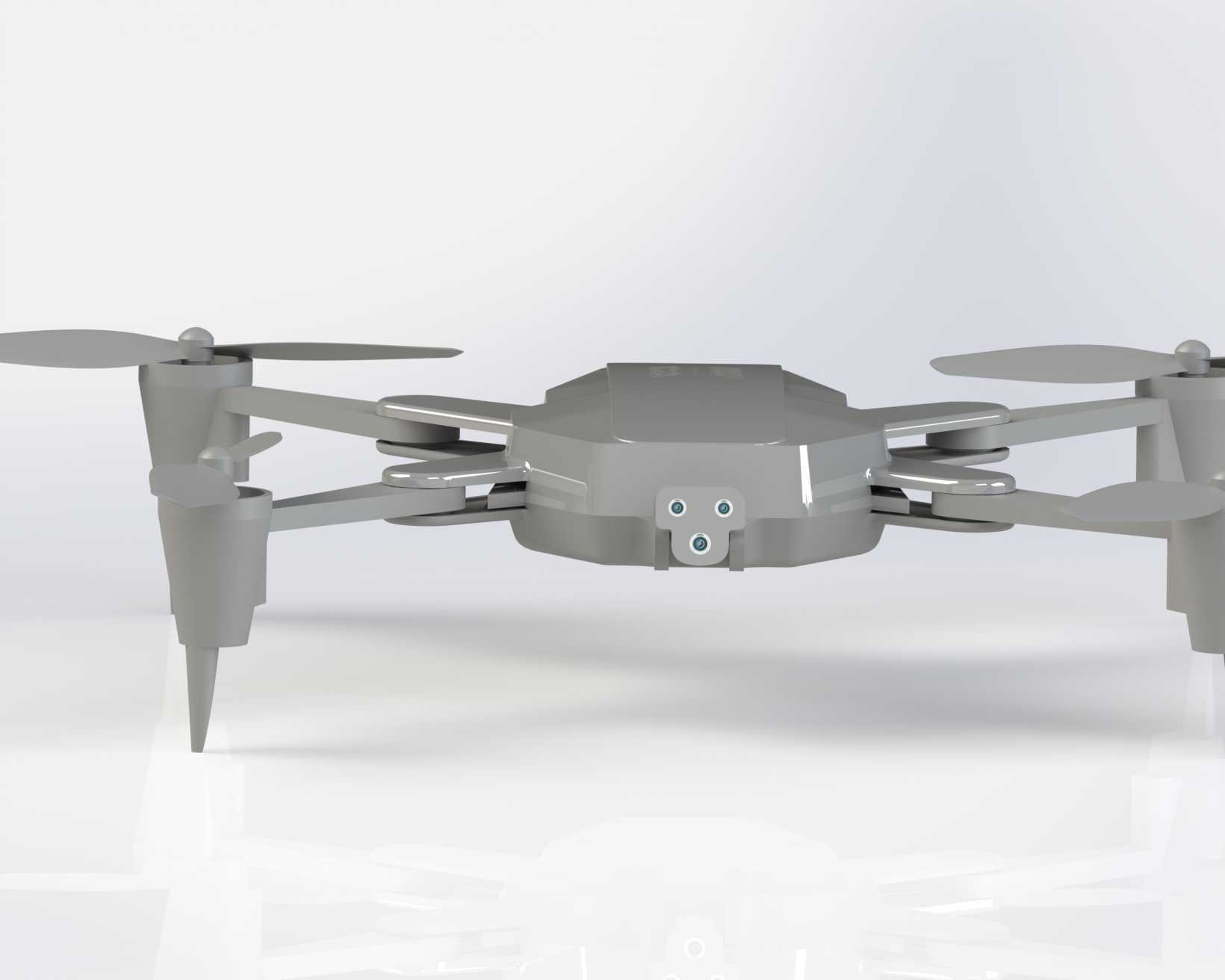

　　机臂部分采用折叠铰接结构，铰接位置的转轴做了限位台阶设计，展开到位后可以通过侧边的卡扣自动锁止，不需要额外的紧固件操作，收纳时机臂可以绕转轴转动贴合到机身侧面，整机收纳后的投影尺寸仅为展开状态的35%左右，能够轻松放入常规尺寸的双肩包侧袋，适配户外作业、外出航拍的便携需求。机臂末端的电机安装座做了同轴度定位凸台，凸台尺寸匹配常规22系列无刷电机的安装孔位，安装时不需要额外调整同轴度，就能保证电机输出轴与机臂平面垂直，减少螺旋桨转动时的偏摆震动，降低飞行过程中的动力损耗。机身前端预留了双目视觉传感器以及补光灯的安装槽位，槽位的定位基准与机身中心轴线重合，能够保证视觉避障模块的探测范围对称覆盖机身前向的视场角，不会出现探测范围偏移的问题。机身顶部的散热槽采用等距斜向排布，槽孔的开孔方向与飞行时的前进气流方向呈15度夹角，飞行过程中迎面气流可以直接通过槽孔进入中心舱室，带走电调、主控板工作产生的热量，不需要额外加装散热风扇就能满足长时间飞行的散热需求，同时斜向开孔的设计也能避免雨天作业时雨水直接滴入舱室内部，提升复杂天气下的使用可靠性。

　　机身底部预留了通用快拆云台的安装卡口，卡口的负载承重上限设计为500g，能够适配主流的三轴防抖云台以及轻量化的可见光、红外相机载荷，快拆结构采用弹簧销定位，更换载荷时只需要按压两侧的解锁按钮就能完成拆装，不需要借助额外工具，方便外场作业时快速切换不同的任务载荷。从安装边界来看，中心舱室的内部净空尺寸为长120mm、宽80mm、高35mm，能够容纳常规3S/4S规格的锂聚合物电池，电池仓设计了弹性压片，可以固定不同厚度的电池，调整整机的重心位置，保证不同载荷配置下整机重心都能落在旋翼升力的中心交点处，降低飞控的姿态修正负担，提升飞行续航时间。

　　机臂展开后相邻电机轴的中心距为260mm，适配8英寸规格的螺旋桨，桨尖与机身中心的距离留有足够的安全间隙，不会出现桨叶打机身的问题。起落架部分与机臂做了一体化的延伸设计，起落架的高度为32mm，能够保证底部安装的云台相机在起降过程中不会接触地面，同时起落架的底端做了圆弧过渡，硬着陆时可以通过微小的形变吸收冲击能量，避免冲击力直接传递到机身内部的精密元器件上。整套机身的结构分件完全考虑了注塑量产的工艺要求，所有壳体的拔模斜度统一为1.5度，筋位厚度控制在壳体壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲等工艺缺陷，铰接位置的转轴孔采用镶件成型的工艺，保证转轴的配合精度，长期折叠使用也不会出现松旷的问题。在结构验证阶段，通过有限元分析对机身的受力工况做了模拟，包括2m/s下降速度的硬着陆冲击、15m/s风速下的侧向气动载荷、电机满油门工作时的震动传导，所有工况下的结构形变都控制在0.2mm以内，完全满足飞行控制对结构刚度的要求，不会因为结构形变导致飞控的加速度计、陀螺仪采样数据出现偏差。
