壁挂式悬臂起重吊装作业装置结构设计

项目分类:起重机 发布时间:2024-11-12 ID:789924
  • 壁挂式悬臂起重吊装作业装置结构设计
  • 壁挂式悬臂起重吊装作业装置结构设计
  • 壁挂式悬臂起重吊装作业装置结构设计
  • 壁挂式悬臂起重吊装作业装置结构设计

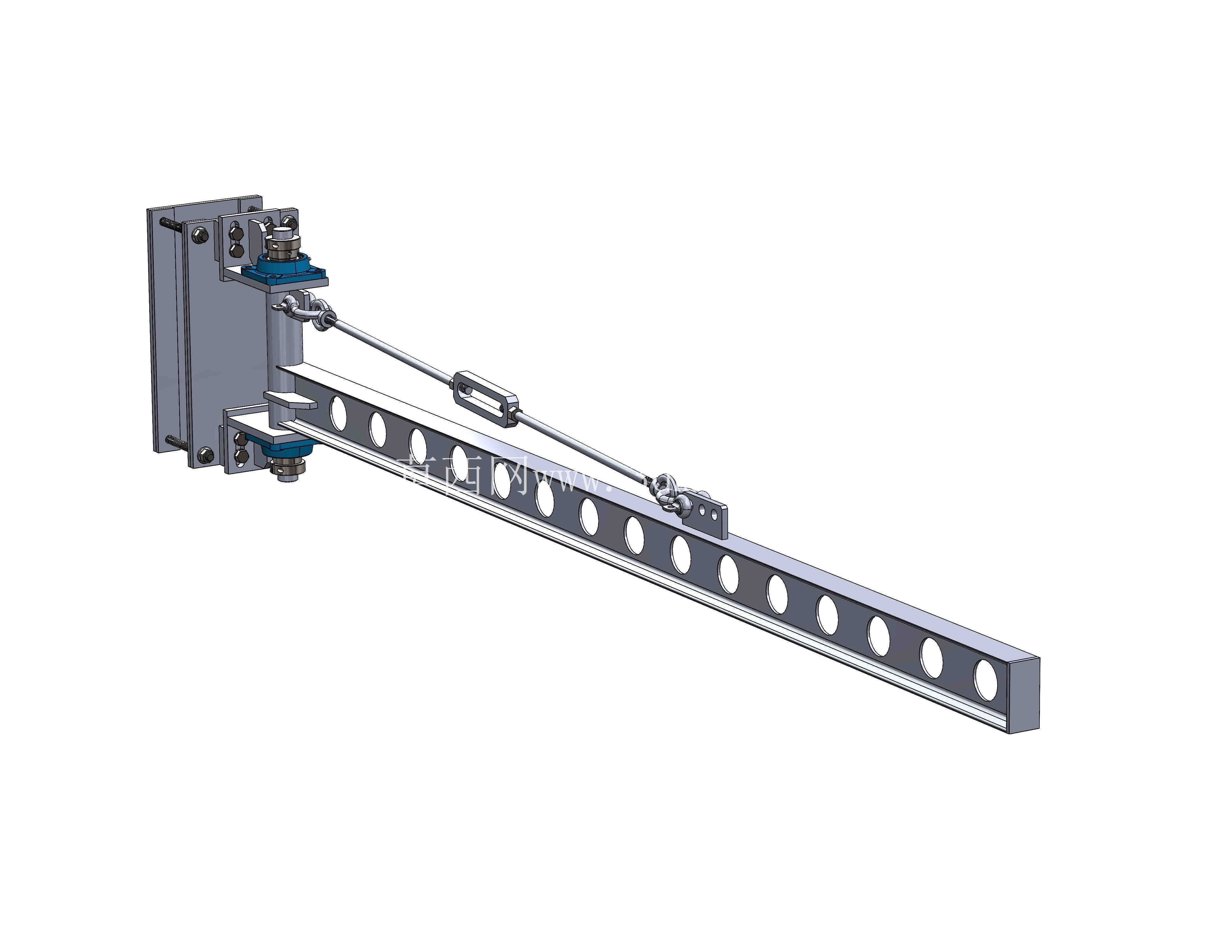

  这款壁挂安装的悬臂起重装置,主要适配车间立柱、混凝土承重墙等固定安装基面,多用于小吨位、固定工位范围内的物料吊装转运作业,常见于机加工工位的工件上下料、轻型设备检修拆装、仓储区域小批量货品的短距离调运场景,覆盖半径内可覆盖工位周边的物料暂存区、加工设备操作位、临时堆放点,无需占用地面安装空间,对于车间地面通道狭窄、无法布置落地式起重设备的场景适配性极强。从结构设计逻辑来看,装置采用后侧壁挂安装座作为核心承载基体,安装座上预留多组螺栓固定孔位,可通过膨胀螺栓或焊接方式与安装基面刚性连接,安装座同时集成了悬臂回转支撑结构,支撑部位配置耐磨轴套与轴向限位组件,既保证悬臂可绕安装座做水平方向的回转动作,又能承受吊运过程中产生的径向、

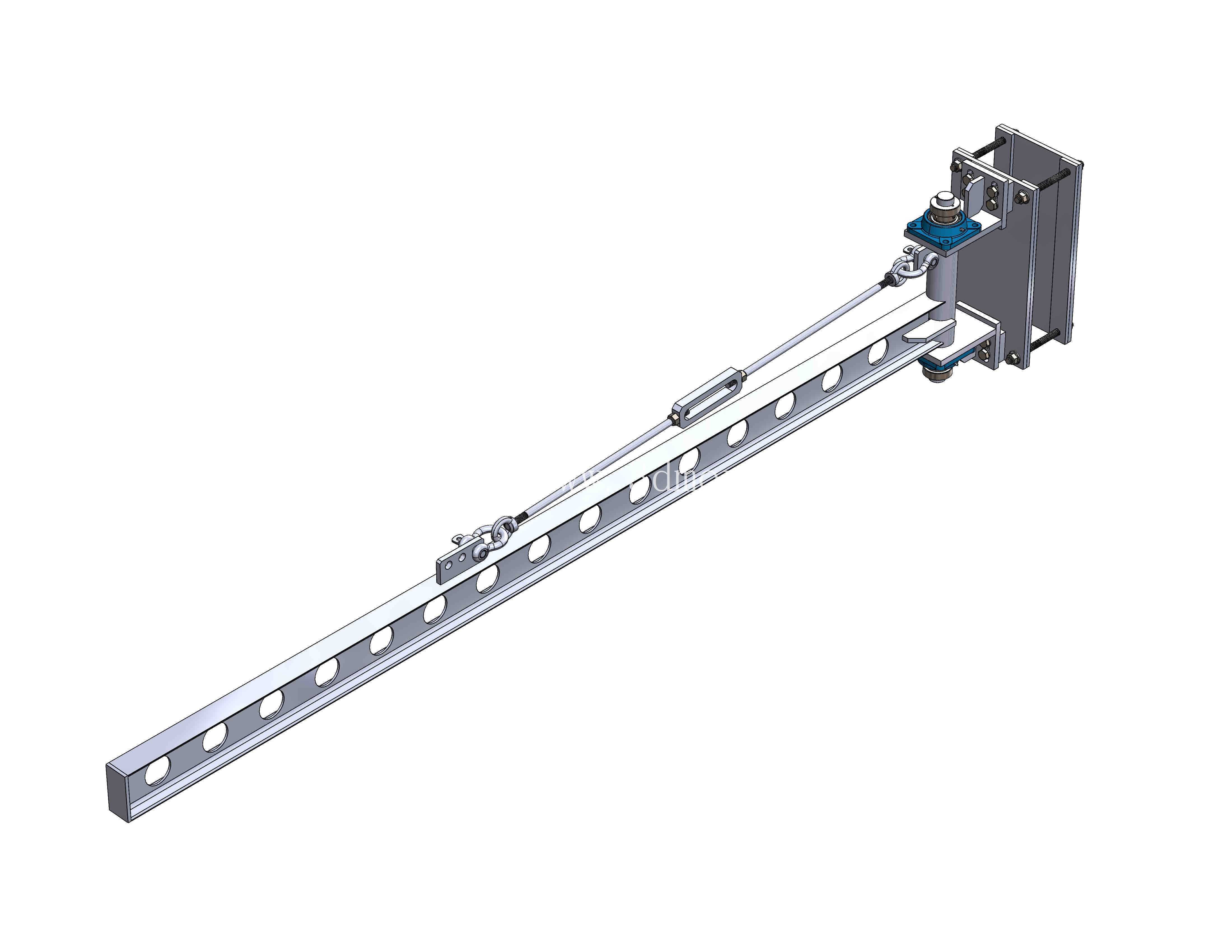

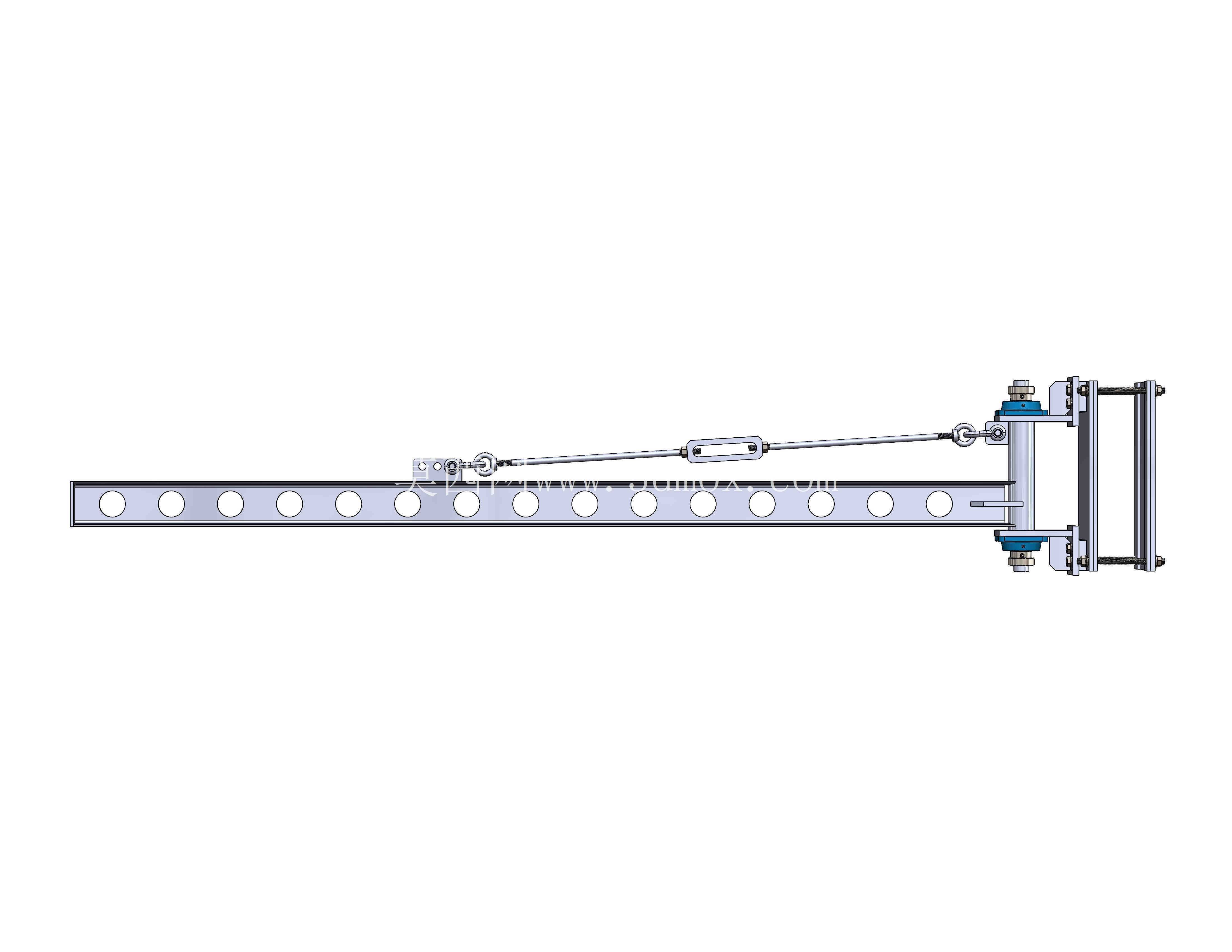

  轴向载荷,避免悬臂出现窜动或卡滞。悬臂主体采用带等距减重孔的箱型梁结构,梁体截面经过抗弯强度校核,在保证额定载荷下挠度符合起重设备安全规范的前提下,通过均匀排布的通孔削减梁体自重,降低回转操作所需的外力,同时减重孔也可作为线缆、气管的走线路径,适配带电动葫芦或气动吊具的升级配置。悬臂与安装座之间还设置了可调节的斜向拉杆组件,拉杆两端采用铰接连接结构,可根据安装基面的实际垂直度、悬臂的初始水平度调整拉杆长度,抵消悬臂长期受载产生的下挠变形,拉杆的受力点经过优化,将悬臂中部的弯矩部分传递至安装座上部,进一步降低悬臂根部的应力集中系数。悬臂上配置的滑动小车可沿梁体长度方向移动,小车滚轮采用包胶轴承结构,滚动过程中噪音低、磨损小,

  小车下方预留吊具安装接口,可适配手拉葫芦、电动环链葫芦等不同类型的吊具,满足不同操作频率、不同载荷重量的吊运需求。安装边界方面,装置对安装基面的强度有明确要求,混凝土墙面强度需不低于C25,钢立柱的壁厚需满足对应载荷下的局部承压要求,安装时需保证悬臂的水平度误差在允许范围内,回转范围内无固定障碍物,避免吊运过程中发生碰撞。悬臂的有效作业半径可根据实际工位需求调整梁体长度,不同长度规格对应不同的额定起重量,选型时需结合工位最大吊运重量、最远吊运距离做载荷校核,严禁超额定载荷使用。日常使用过程中,需定期检查回转支撑部位的润滑状态、拉杆连接螺栓的预紧力、梁体焊缝是否存在开裂迹象、滑动小车滚轮的磨损情况,保证装置运行的可靠性。

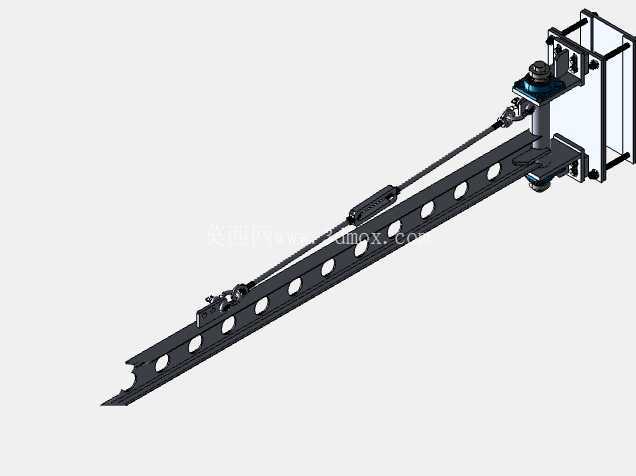

  从结构建模的角度来看,该装置的建模过程需要重点关注各铰接部位的配合间隙,既要保证动作顺畅无卡滞,又要避免间隙过大导致吊运过程中出现明显晃动;减重孔的排布需要避开梁体的主受力焊缝位置,防止开孔对梁体整体强度造成过度削弱;安装座的孔位设计需要兼容常见的建筑安装螺栓规格,降低现场安装的打孔难度。
