工业吊装平衡式双钩悬挂吊具结构

　　在车间重型零部件转运、大型构件装配吊装、生产线工件转序的作业场景里，这类平衡式双钩吊梁是非常实用的配套工装，区别于单吊点直接起吊容易出现的工件倾斜、吊索受力不均、局部应力集中的问题，该吊具通过刚性梁体的结构设计，将顶部单一吊点的载荷均匀分配到两端的吊挂点位，保证被吊工件在起吊、移位、落位的全过程保持水平姿态，避免工件因为倾斜出现磕碰、滑落，也能降低吊索单侧过载带来的断索风险。

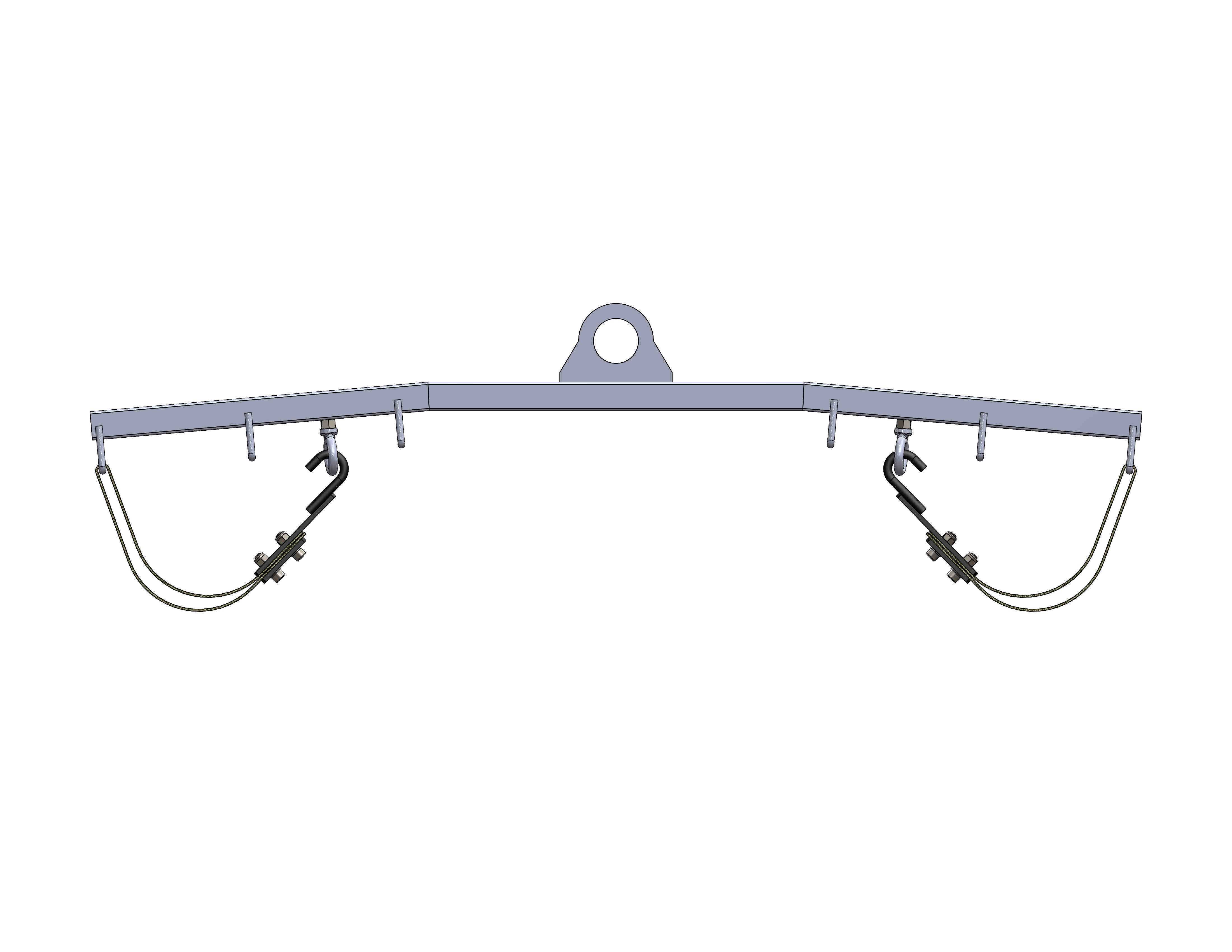

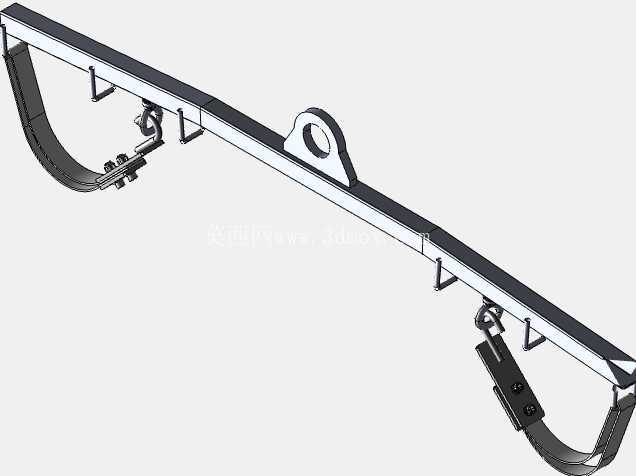

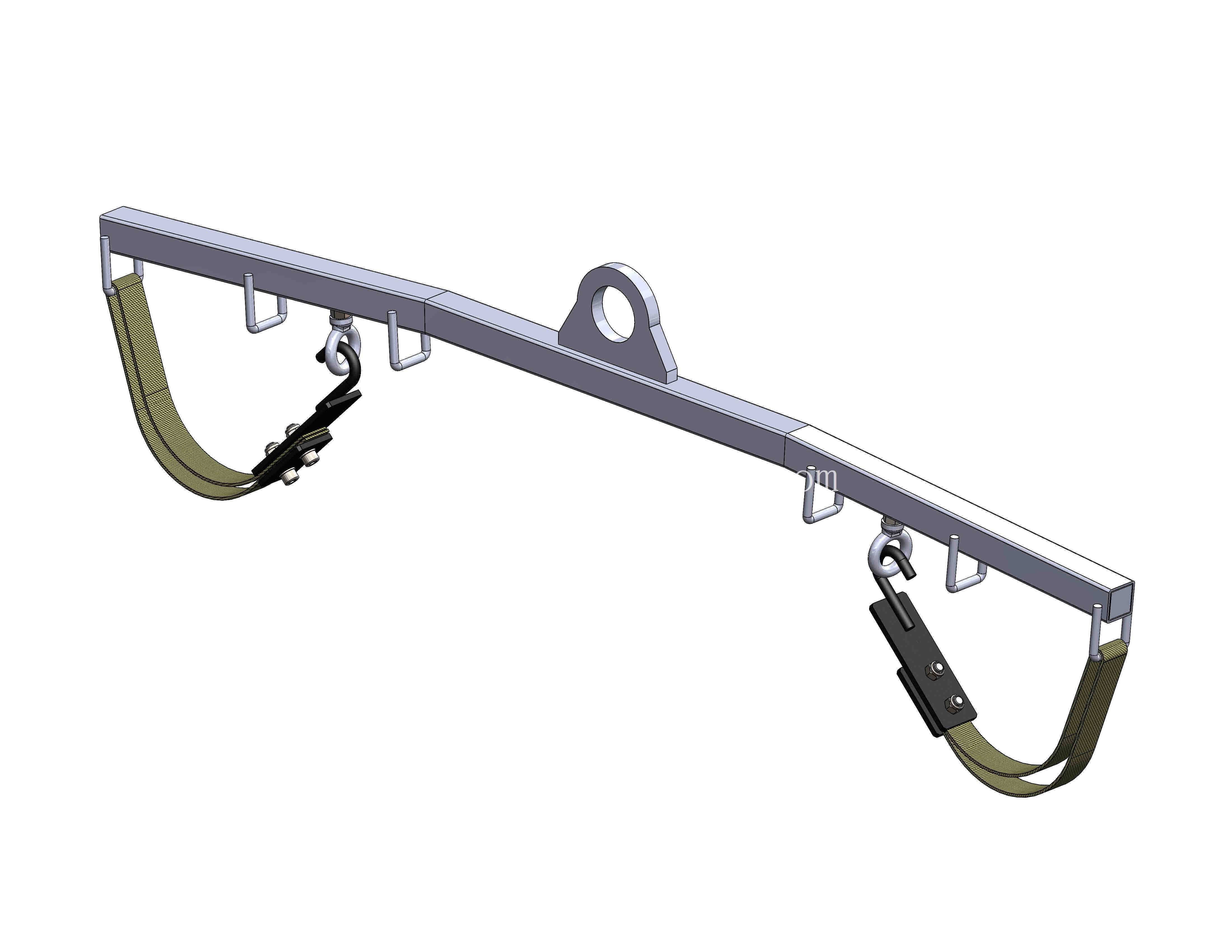

　　从结构设计逻辑来看，顶部居中设置的吊耳是整个吊具的载荷输入点，吊耳采用带圆弧过渡的板件结构，中心开孔尺寸适配常规起重卸扣的安装规格，孔位周边做了加厚处理，避免起吊瞬间的冲击载荷造成孔边撕裂；梁体采用等截面平直钢结构，整体做了微弧预变形处理，抵消满载荷状态下梁体中部的下挠变形，保证两端吊点的水平度一致性。梁体下方等距设置的多个挂点，是为了适配不同宽度规格的被吊工件，作业时可以根据工件的吊挂点位间距，调整两端吊钩组件在梁体上的安装位置，无需更换吊具就能覆盖一定尺寸范围内的工件吊装需求，减少车间内吊具的备库种类。

　　两端的吊钩组件采用柔性钢索搭配自锁式安全吊钩的结构，钢索长度经过精准匹配，当吊钩挂入工件吊点后，两侧钢索的夹角控制在安全作业范围内，避免夹角过大造成梁体横向受力过载，也防止夹角过小导致吊索蹭刮工件表面；吊钩自带的弹簧锁止结构可以在挂入吊点后自动闭合锁止，避免作业过程中吊钩从吊点脱出，提升作业安全性。吊钩与钢索的连接位置采用可调式螺纹结构，能够根据实际作业需求微调单侧吊索的有效长度，补偿工件本身的重心偏移，保证起吊后工件始终保持水平，对于重心不在几何中心的异形工件，这种微调结构可以省去反复调整吊点位置的步骤，提升吊装作业的效率。

　　从安装边界与尺寸适配来看，梁体的总长度覆盖了常规工业零部件的吊装宽度需求，顶部吊耳的安装高度预留了足够的卸扣安装空间，不会出现卸扣与梁体上表面干涉的情况；两端吊钩的最低落位距离梁体的高度，满足常规工件吊点的高度差需求，不需要额外搭配加长吊索就能完成吊装作业。梁体的边角位置全部做了圆弧倒角处理，避免吊装过程中尖锐边角划伤操作人员或者刮蹭工件表面，所有焊接位置都做了满焊处理并打磨平滑，消除焊接应力集中点，保证吊具在额定载荷下的结构强度。

　　在实际应用中，这类吊具可以搭配车间内的桥式起重机、门式起重机、悬臂吊等各类起重设备使用，不需要对原有起重设备做任何改造，直接通过卸扣将吊具顶部吊耳与起重机吊钩连接即可投入使用。针对表面质量要求高的工件，还可以在吊钩接触位置加装非金属防护套，避免吊钩刮伤工件表面涂装或者加工面；对于需要频繁吊装同规格工件的工位，可以将吊钩位置固定在对应挂点，省去每次调整位置的步骤，进一步压缩吊装辅助时间。

　　设计过程中需要重点核算梁体的抗弯截面模量，保证在额定载荷下梁体的最大下挠量控制在标准允许的范围内，同时要对顶部吊耳、梁体挂点、吊钩组件的连接位置做单独的强度校核，确保所有受力部件的安全系数满足起重作业的规范要求；吊具整体做表面防腐处理，适应车间内多粉尘、偶尔接触切削液或者防锈油的作业环境，延长吊具的使用寿命。不同于专用定制吊具只能适配单一工件，这款吊梁通过多挂点设计、吊索长度可调结构，兼顾了通用性与吊装稳定性，是车间起重作业里适配性很强的通用吊装工装，能够覆盖从中小型结构件到中型设备总成的大部分水平吊装需求，减少不同规格吊具的切换时间，降低车间工装采购与管理成本。
