手动压合式夹具装配工位工装结构

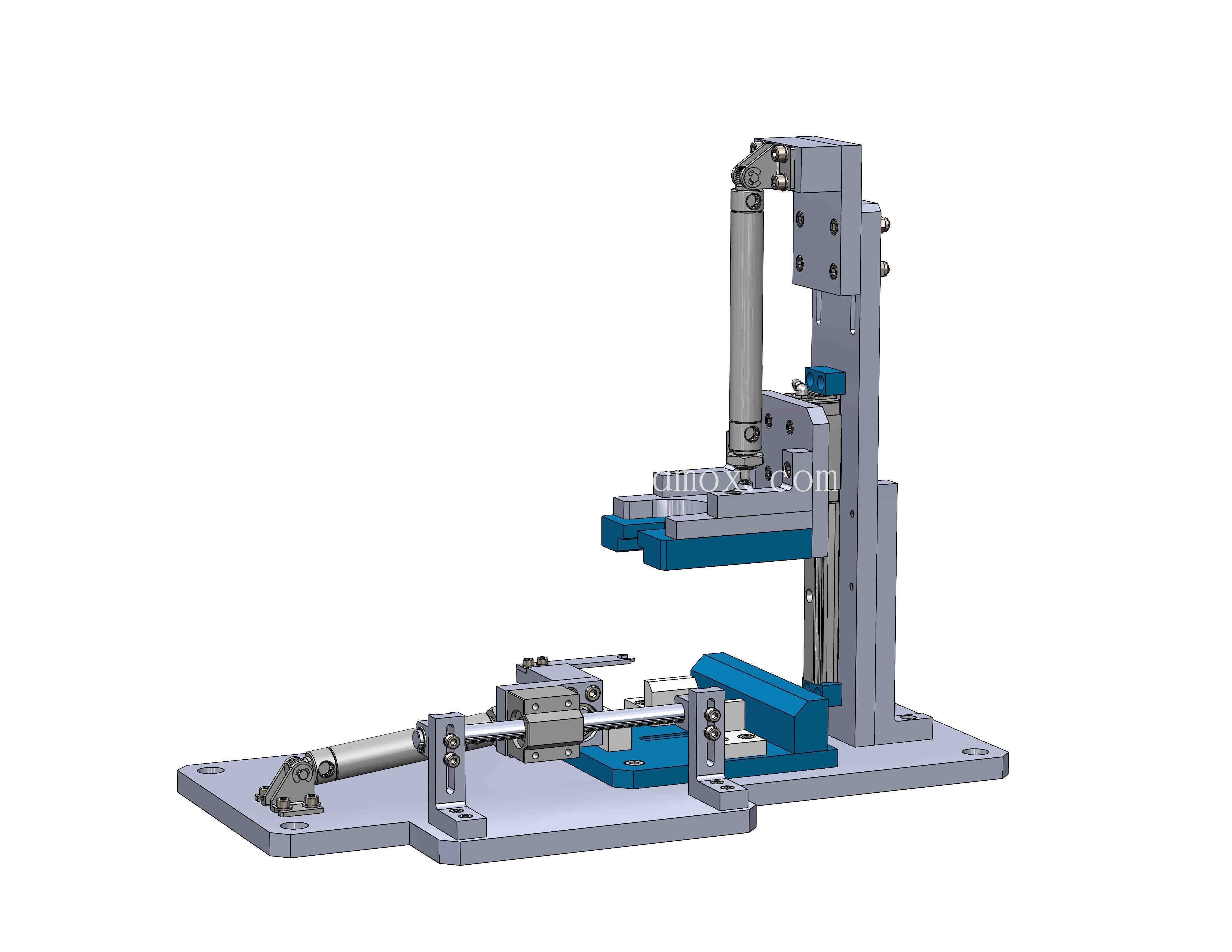

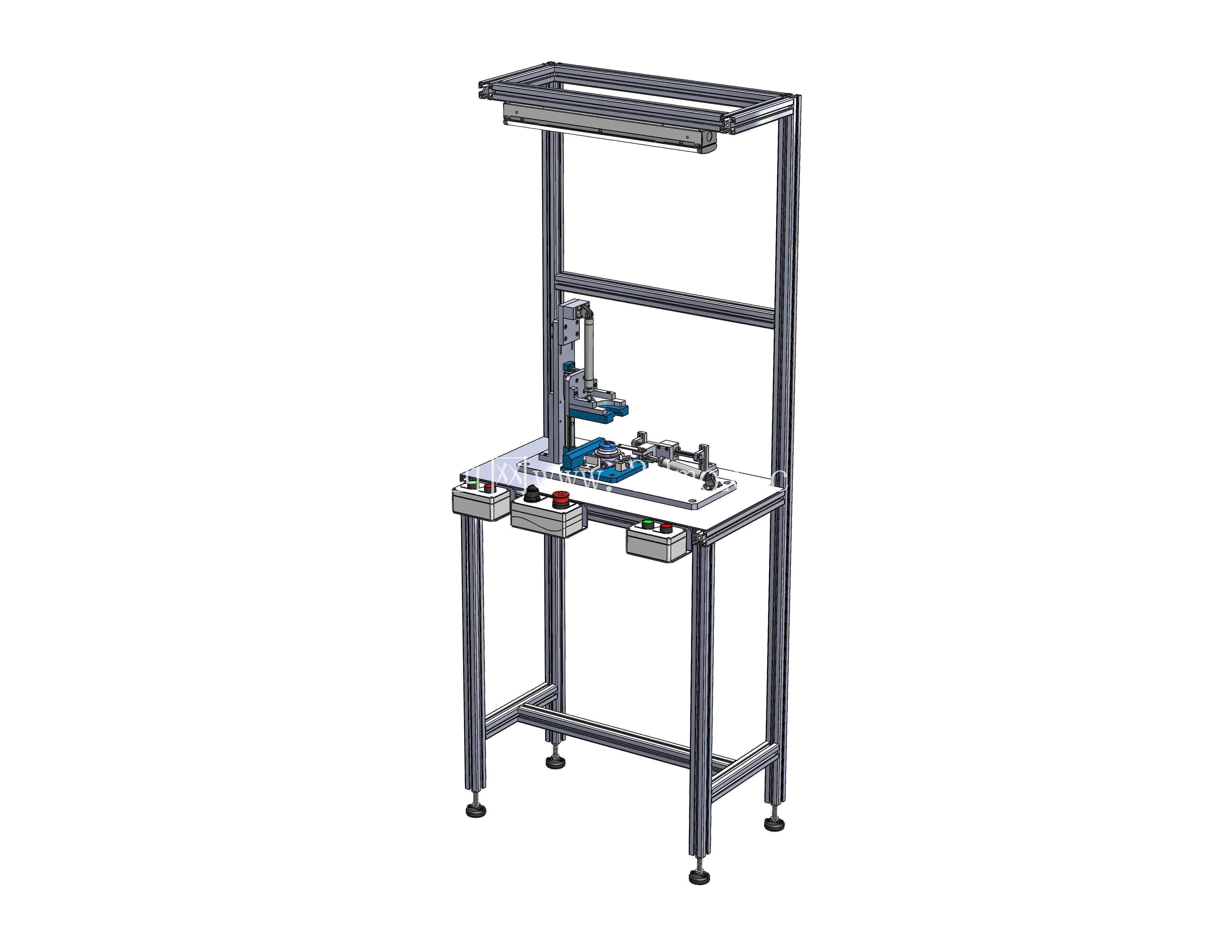

　　这套工装结构主要面向小型零部件的压装、定位装配工序，常见于消费电子小结构件、低压电器接触组件、小型五金件的产线工位作业场景，区别于全自动压装设备，这类手动工装适配小批量多批次的柔性生产需求，不需要接入气源或电源，作业人员仅通过手动操作即可完成工件的定位、压合、取件全流程，在产线换型频繁、单批次产量不足百件的生产场景下，这类工装的投入成本仅为气动压装工位的五分之一不到，且维护难度极低，不需要定期排查气路密封、电气接线故障。从结构布局来看，整套工装采用底板作为统一安装基准，底板上预留了成排的安装沉孔，可直接通过T型螺栓固定在标准铝型材工作台上，安装边界控制在长320mm、宽180mm范围内，不会占用过多工位操作空间，作业人员坐姿操作时，

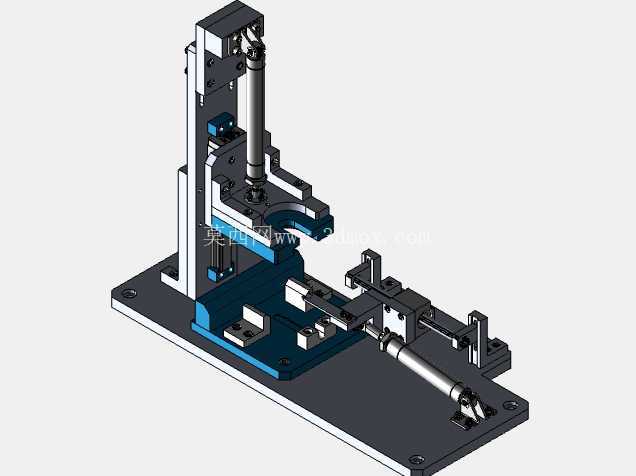

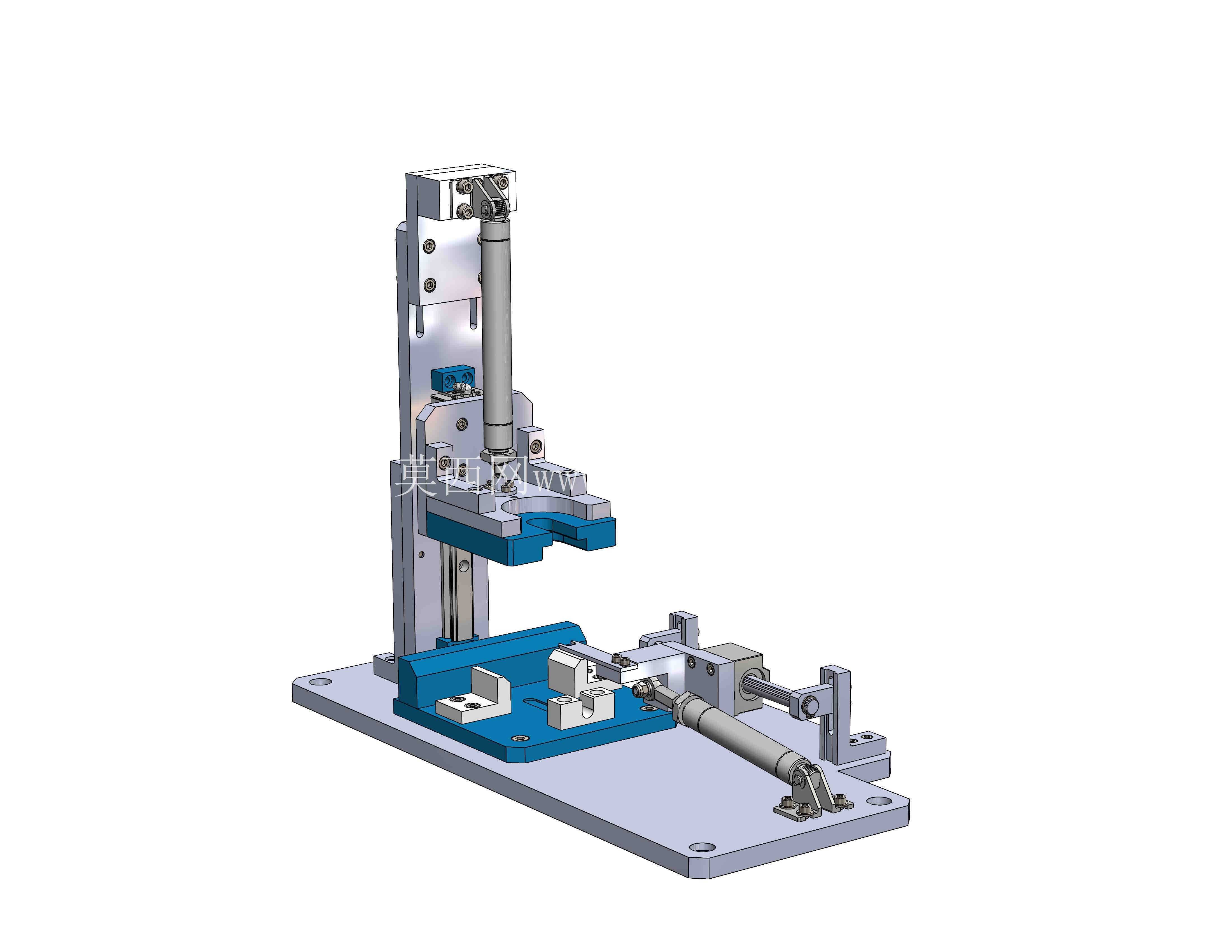

　　所有操作部件都落在手臂自然伸展的作业半径内，不需要探身或抬手即可完成全部操作。上部的压合执行单元采用立式导柱结构，导柱直径选配16mm的光轴配合直线轴承，压头的下行行程控制在80mm，足够覆盖绝大多数小型工件的压装行程需求，压头与导柱滑台之间采用快拆式连接，可根据不同工件的压合面形状更换对应仿形压头，换型时间不超过5分钟，压合过程中导柱的配合间隙控制在0.02mm以内，可保证压头下行的垂直度偏差不超过0.03mm，避免压合过程中出现工件偏斜、压伤配合面的问题。下部的工件定位单元采用仿形定位块加侧推夹紧的组合结构，定位块根据工件的外形轮廓做了让位设计，可保证工件放入后自然落在定位基准面上，不需要反复调整位置，侧推机构采用手拧丝杆驱动，

　　前端配聚氨酯压头，夹紧力可通过操作人员的拧动幅度灵活控制，既可以保证工件在压合过程中不会出现位移，又不会因为夹紧力过大导致薄壁工件出现变形。整套结构的受力路径经过专门优化，压合过程中产生的反作用力直接通过立式支撑柱传递到底板上，不会对侧推定位组件产生额外的侧向载荷，长期使用后不会出现定位偏移的问题。在操作逻辑设计上，作业人员先将待装配的两个工件分别放入定位槽内，转动侧推丝杆将工件预夹紧，之后扳动上部压杆带动压头下行，将两个工件压合到预设的装配位置，压合到位后压杆自带的锁止结构会短暂保持压合状态，等待2-3秒压合面贴合稳定后，抬起压杆，松开侧推丝杆即可取出装配完成的组件，整个操作流程没有多余动作，单工位的作业节拍可控制在8秒每件，

　　熟练作业人员操作时节拍还能进一步压缩。结构上所有的运动配合面都设计了注油孔，日常维护只需要每周加注一次轻质润滑油即可保证运动顺畅，所有外露的金属部件都做了镀镍或发黑处理，在车间生产环境下不会轻易出现锈蚀问题，底板采用45号钢调质处理，硬度达到HB220-250，长期承受压合载荷也不会出现基准面变形的问题。定位块和压头都采用模块化设计，当需要适配新的工件型号时，只需要更换对应的定位块和压头，不需要改动整套工装的主体支撑和导向结构，可大幅降低后续的工装改造成本，对于多品种小批量的生产车间来说，这类模块化手动工装的复用率能达到60%以上。在安全设计上，压杆的操作位置设置在工装的侧上方，压合区域和操作人员的手部之间预留了足够的安全距离，压头下行过程中不会夹到操作人员的手指，侧推丝杆的手轮做了滚花处理，操作时不会出现打滑问题，所有的边角位置都做了R2以上的圆角处理，没有尖锐的毛刺边，避免作业过程中划伤操作人员。
