带控制箱的工业立式泵组支撑机架结构

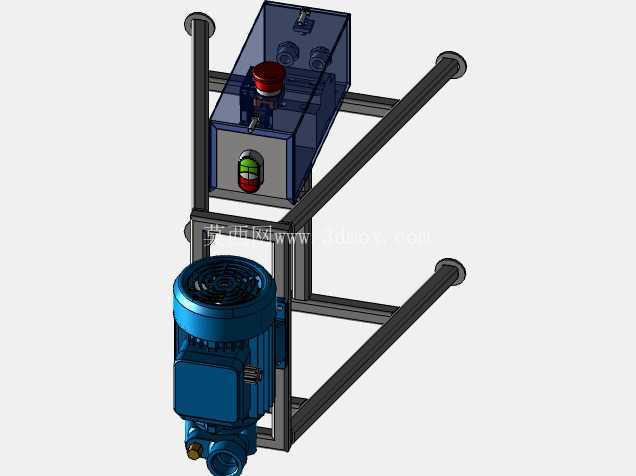

　　这套结构的设计初衷，是解决中小型工业流体输送场景里，动力单元、控制单元零散布置带来的管线杂乱、安装对位不准、现场运维动线受阻的问题，常见于小型化工流体加注、循环水系统支路、机床冷却介质供给这类需要就近布置动力与控制模块的工位。从结构布局来看，整体采用悬臂式支撑框架设计，底部的立式泵作为核心动力部件，通过法兰连接面直接固定在框架下部的安装基准位，泵体上部的散热风罩完全外露，没有被框架结构遮挡，保证运行时的空气流通散热，避免电机长时间运行出现过热降容的问题。框架主体采用标准型材拼接，两根斜向布置的长型材作为主支撑臂，向侧上方延伸承托上部的控制箱，斜撑的角度经过受力校核，既保证控制箱安装后整体重心落在泵体安装面的支撑范围内，

　　避免运行时的振动带来的倾覆力矩，同时预留出足够的侧面操作空间，操作人员站在设备正面即可直接触碰到控制箱面板上的按钮与指示灯，不需要探身或者绕行。控制箱采用半透明上盖设计，箱体内部的电气元件布局可以直接观察，日常巡检时不需要开箱就能排查接线松动、元件积尘这类常见问题，面板上设置的急停按钮采用醒目的红色凸头设计，触发行程短，紧急情况下可以快速按压切断动力，下方的红绿状态指示灯直接对应泵组的运行与停止状态，信号反馈直观，不需要额外查看上位机信号就能确认设备当前状态。框架的型材连接处采用角件加固，所有安装孔位都做了沉头处理，螺栓安装后端面与型材表面齐平，不会突出刮擦现场的管线或者操作人员的工作服。上部控制箱的安装板做了可微调的长孔设计，

　　现场安装时可以根据实际接线的走线方向，小幅调整控制箱的偏转角度，方便不同方向的线缆接入，避免线缆过度弯折导致的线芯断裂。从安装边界来看，整套结构的底部安装面以泵体的地脚安装孔为基准，四个支撑脚的端部都设置了圆形的安装端板，端板上预留了螺栓固定孔，可以直接固定在地面的预埋钢板或者设备平台的安装基面上，支撑脚的长度经过匹配设计，安装后控制箱的面板高度刚好在成年人站立操作的舒适区间，不需要弯腰或者抬手过高就能完成操作。框架侧面预留了管线固定位，泵体的动力线缆、控制线缆可以沿着型材的走线槽布置，从控制箱的底部进线孔接入箱体内部，所有走线都隐藏在型材侧边，不会外露被现场的工件或者工具剐蹭。在功能匹配上，这套结构把动力输出、状态控制、

　　运行指示整合在同一个集成机架上，现场安装时只需要固定整体底座，对接进出口管路与主电源即可完成部署，不需要现场单独制作控制箱支架、排布走线路径，大幅缩短现场安装的周期，同时集成式的结构也方便整体转运，在需要调整工位时，可以直接通过吊装框架上部的横杆完成整体移位，不需要拆分泵体与控制箱，减少二次安装的对位工作量。设计时也考虑了运行振动的影响，泵体与框架安装面之间预留了减震垫的安装间隙，现场装配时可以加装橡胶减震垫，吸收泵体运行时产生的高频振动，避免振动传递到控制箱内部导致电气元件接线松脱，同时降低振动带来的结构共振噪音。斜向支撑臂的截面选型经过承重计算，除了承托控制箱本身的重量，还能承受操作人员偶尔倚靠的侧向力，不会出现框架变形的问题。控制箱的下部预留了接线端子排的安装空间，外部的传感器、远程控制信号线缆都可以在箱内完成端子转接，不需要额外增设分线盒，进一步简化现场的布线复杂度。
