卧式双罐砂滤水处理过滤设备

　　这套卧式双罐砂滤装置主要面向工业循环水、给水净化以及污水深度处理场景，常见于冶金冷却循环系统、化工回用水工段、市政中水预处理和轻工生产供水环节。设备依靠罐内装填的石英砂滤料截留水中悬浮物、胶体、泥沙和部分藻类，使进水浊度降低到后续工艺允许范围，在多介质过滤、反渗透前置保护以及喷淋循环水净化中承担核心固液分离任务。双罐并列布置可以在连续生产条件下实现一用一备或交替反洗，避免单台过滤器清洗时整条水路停摆，这对不允许中断供水的生产线尤为关键。

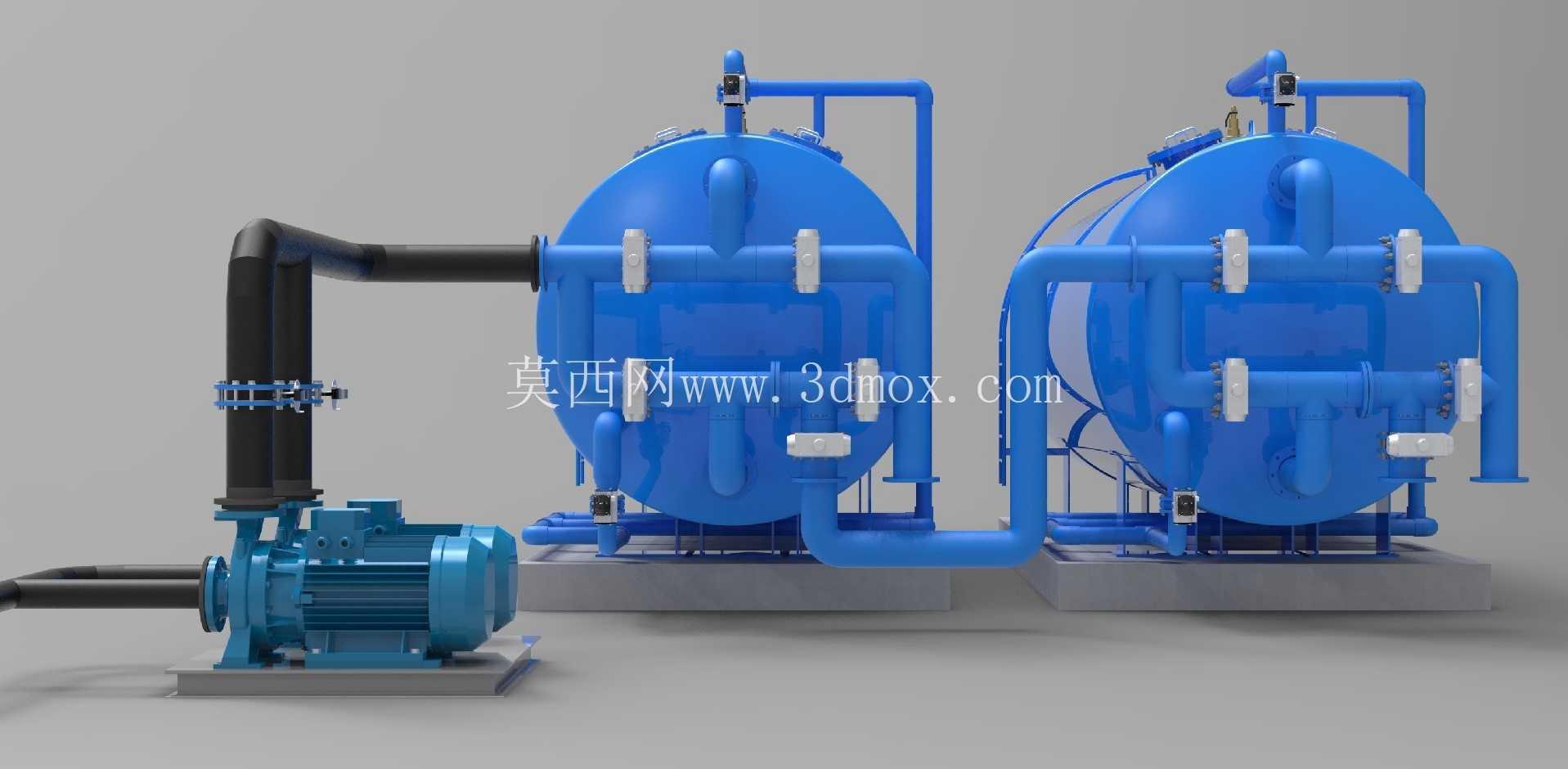

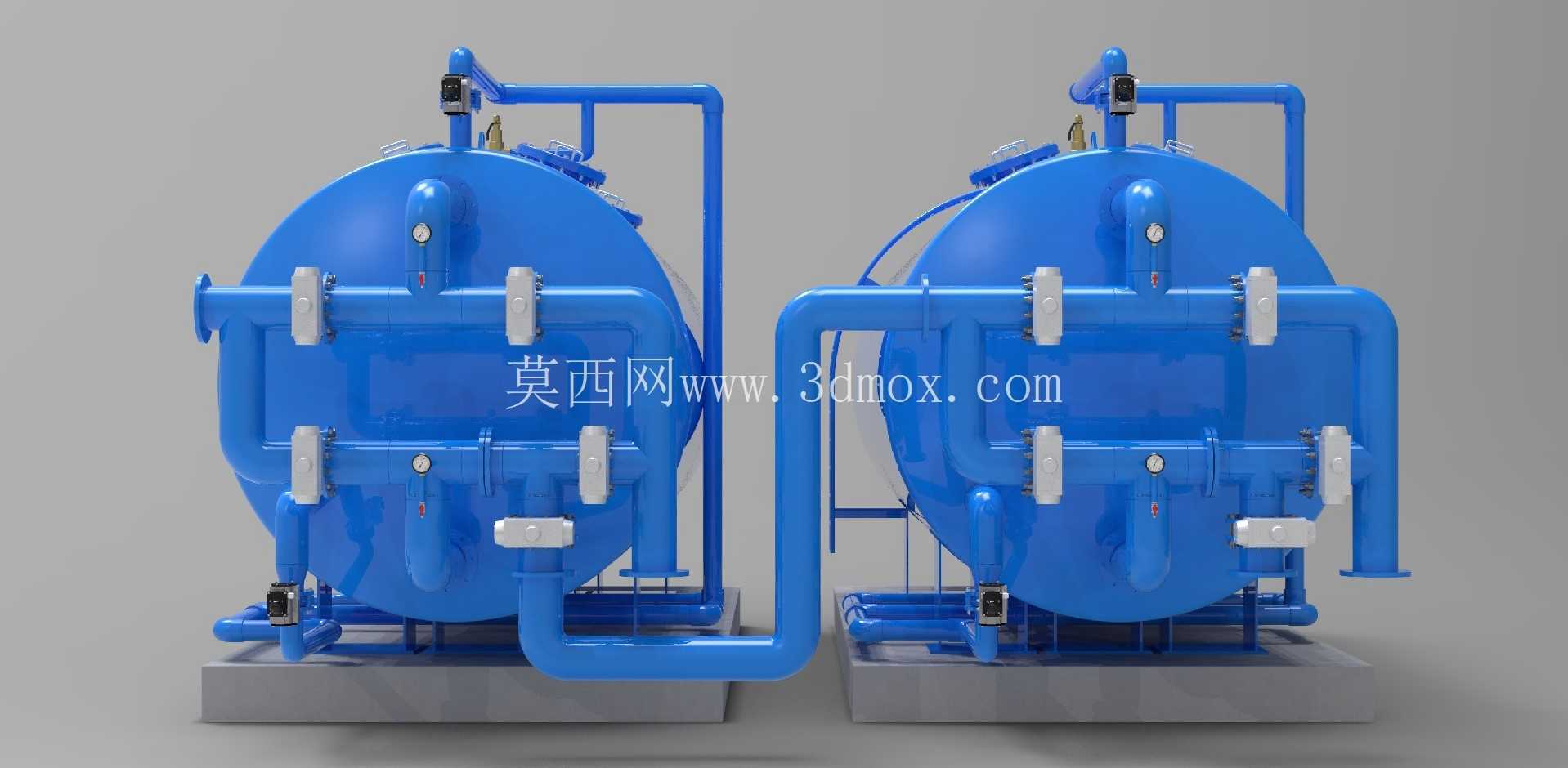

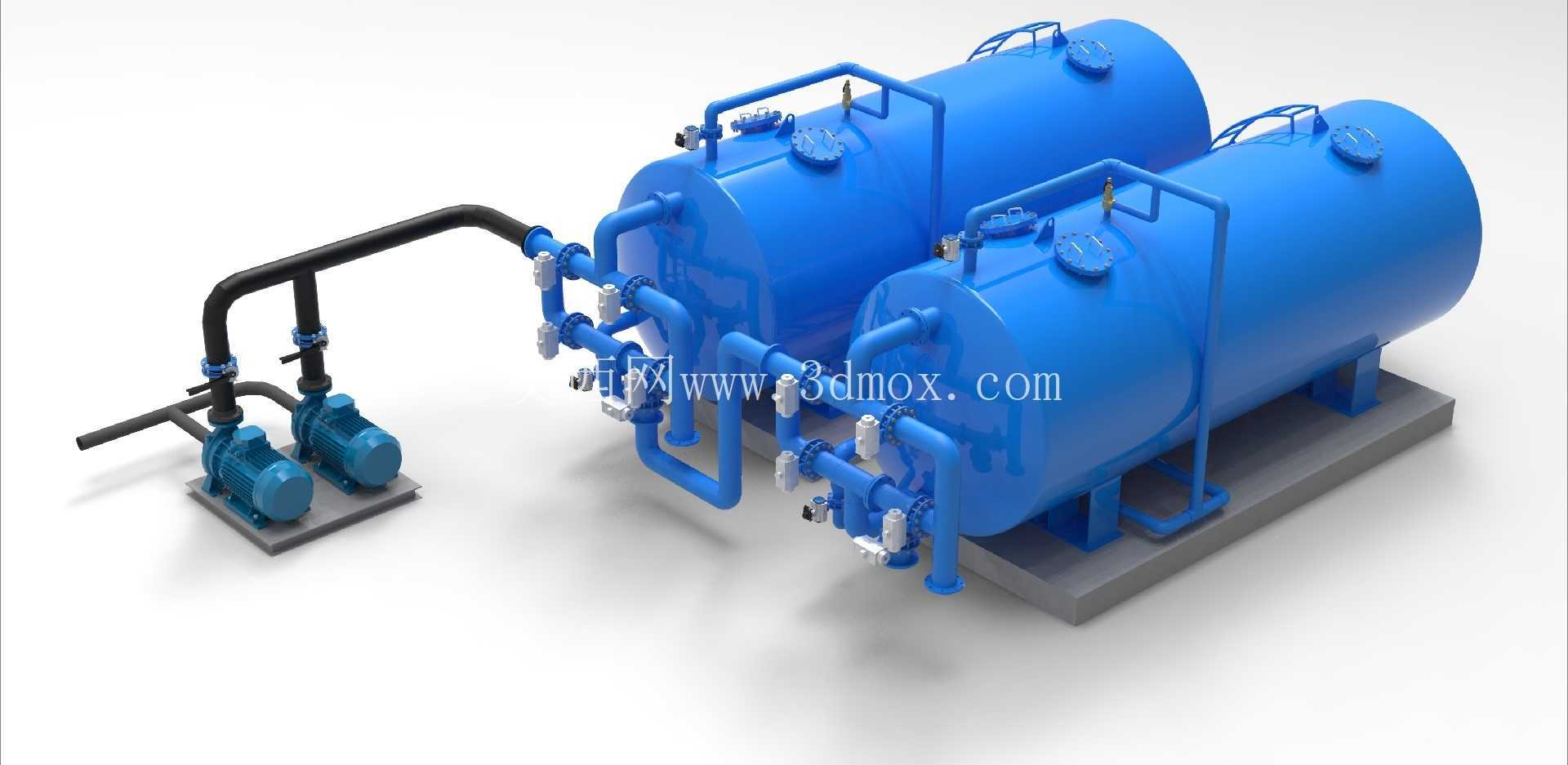

　　从结构上看，两台卧式承压圆筒罐体固定在同一钢制底座上，罐体端部布置进水管、出水管、反洗进水管、排污管以及配套阀门组。管路沿罐体前端集中排布，既方便操作巡检，也使阀门操作面保持在同一侧，减少现场走动距离。罐顶设置检修人孔和排气接口，人孔用于滤料装填、更换以及内部检查，排气口在充水时排出罐内空气，防止气阻影响布水均匀性。罐体外部设置检修平台与扶手，沿罐顶形成安全通行路径，扶手高度和支撑间距按人员站立操作需求布置，兼顾顶部阀门启闭和人孔检修。

　　设计思路上，卧式罐体相比立式过滤器更适合厂房高度受限、处理水量较大的场合。圆筒长度增加后，滤料层沿水平方向布置，有效过滤面积和容污空间得到扩展，设备整体重心降低，运行抗振和基础受力更稳定。双罐共用底座使运输、吊装和现场定位更加方便，底座预留地脚安装面，就位后只需完成管道对接和基础固定。前端管路中阀门、短管、法兰和仪表接口按过滤、正洗、反洗几种工况组织，通过阀门切换可改变水流方向：正常过滤时水流经布水装置进入滤层，杂质被砂层截留；反洗时高压水反向通过滤层，使砂层膨胀扰动，将积存污泥从排污管路排出。

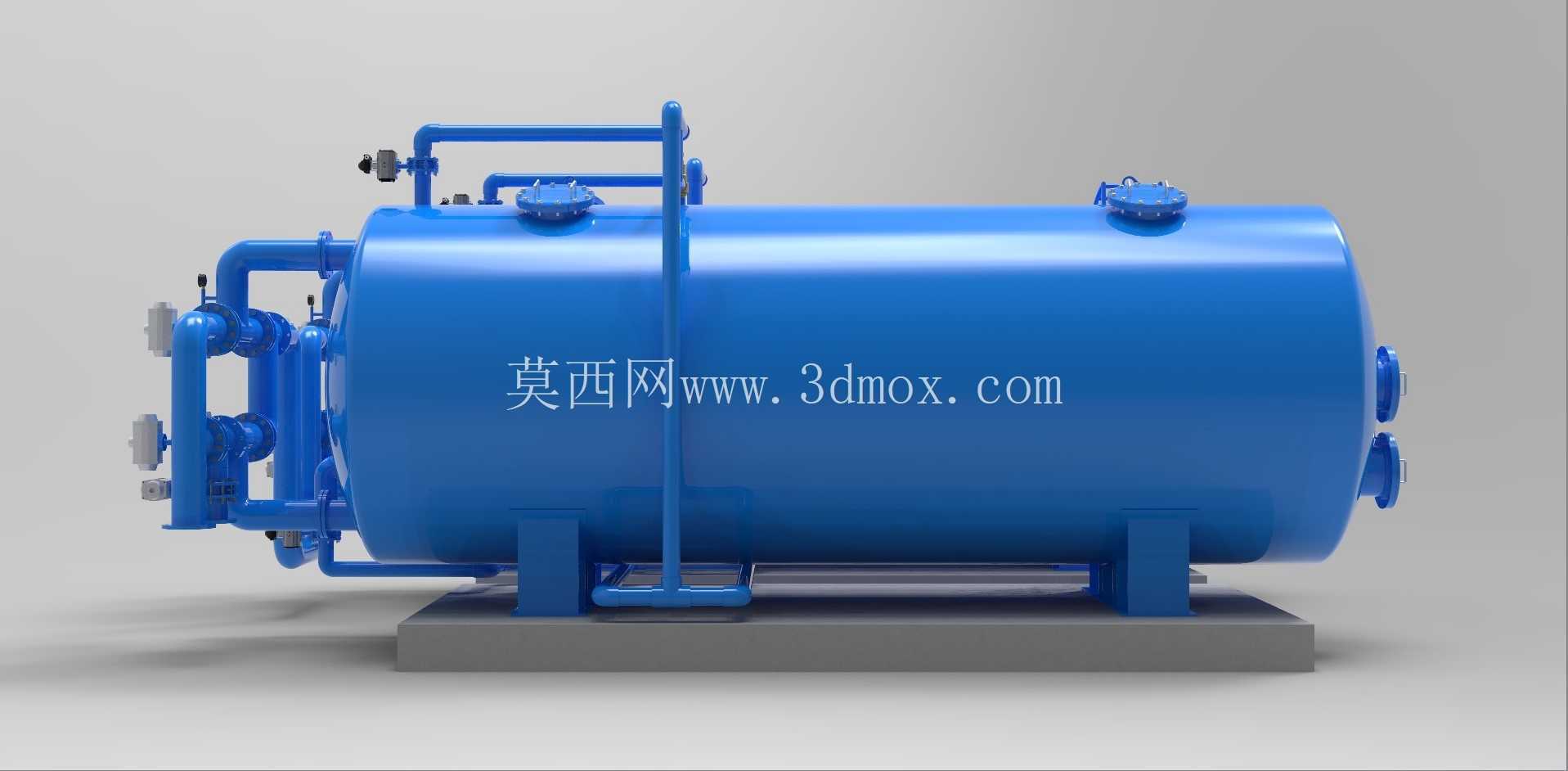

　　罐体外形尺寸为外径2.5m、长度7.2m，属于较大型卧式过滤单元。布置时不能只看罐体本体轮廓，还需在前端留出阀门操作和管道拆装空间，在人孔侧留出滤料搬运与检修距离，在顶部保证平台扶手上方净空。底座范围内应核对地脚螺栓位置、基础承载能力以及排水沟走向，排污管附近需保证反洗废水顺畅排出。由于罐体充水后总重较大，基础设计应结合运行重量、砂料重量和水压载荷综合校核，不能按空罐重量估算。

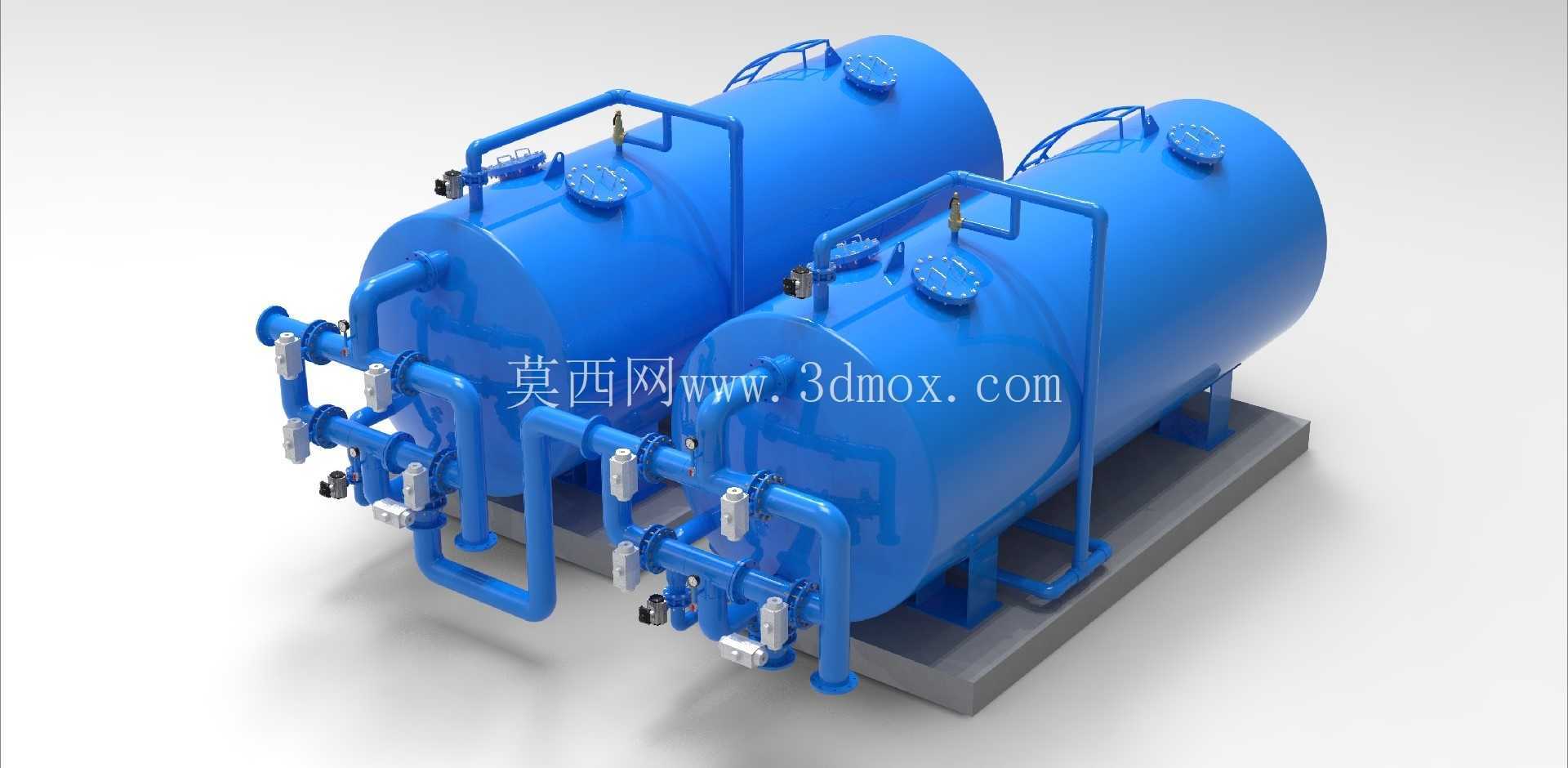

　　建模时重点还原了圆筒筒体、椭圆封头、人孔盖、顶部护栏、爬梯、侧向接管、阀门组件和共用底架的相对关系。罐体接管位置需要与内部布水、集水结构对应，外部法兰间距要保证扳手操作空间；阀门手柄和执行元件朝向操作通道，避免贴墙或与管道干涉。底架横梁与罐体鞍座连接处体现承托关系，鞍座弧面与筒体外径贴合，使载荷能够均匀传递到基础。管路中弯头、三通和竖直管段层次分明，能够直观展示正常过滤与反冲洗管路的连接逻辑。

　　在实际选型中，这类设备的处理能力与罐内滤料粒径、滤层厚度、设计滤速、反洗强度密切相关。双罐结构便于根据水质波动调整运行周期，进水含固量较高时可缩短过滤周期并增加反洗频次；出水要求严格时，还可在砂滤后串联精密过滤或膜处理设备。现场安装需注意罐体水平度、管道柔性补偿和阀门支撑，防止充水后管路应力集中到罐体接口。整体结构强调可操作、可检修、可连续运行，适合水处理工程中需要大流量过滤且场地高度受限的布置条件。
