300立方立式澄清池水处理罐体结构

　　在市政给水厂、工业循环水处理站、中小型污水处理厂的预处理工段，这类立式圆形澄清池是应用频次极高的固液分离单元，核心作用是通过重力沉降作用去除原水中携带的悬浮泥沙、混凝絮体，让进水在罐体内完成缓流、沉降、澄清的全流程，降低后续过滤单元的处理负荷。不同于平流式沉淀池的大占地布局，立式圆柱结构的澄清池能在有限占地内容纳更大的有效容积，尤其适合用地紧张的厂区改扩建项目，单罐300立方米的有效容积，可匹配每小时50-70立方米的水处理通量，能满足中小型生产厂区的生产用水澄清、厂区生活污水预处理、雨水收集净化等多场景的使用需求。

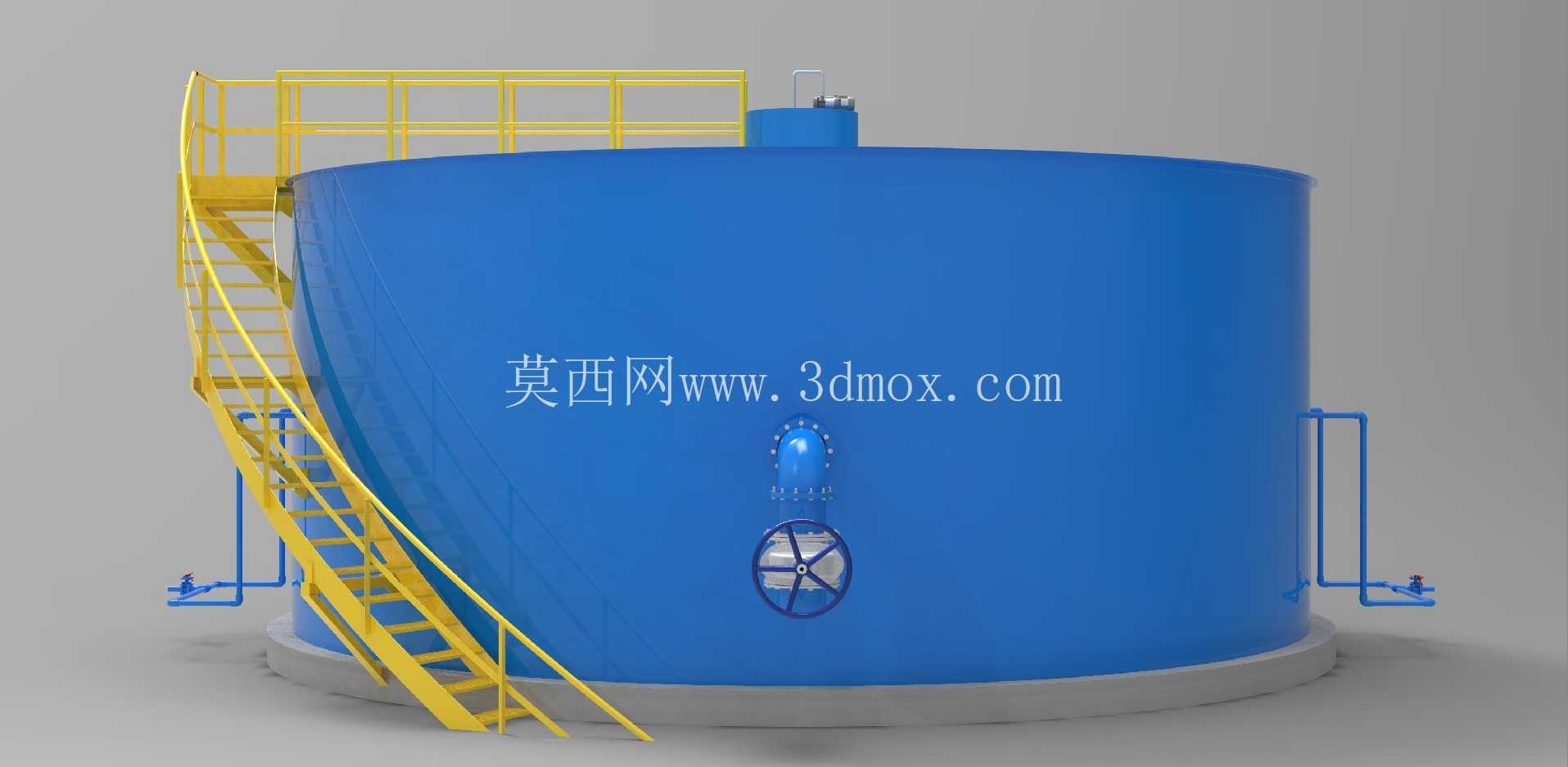

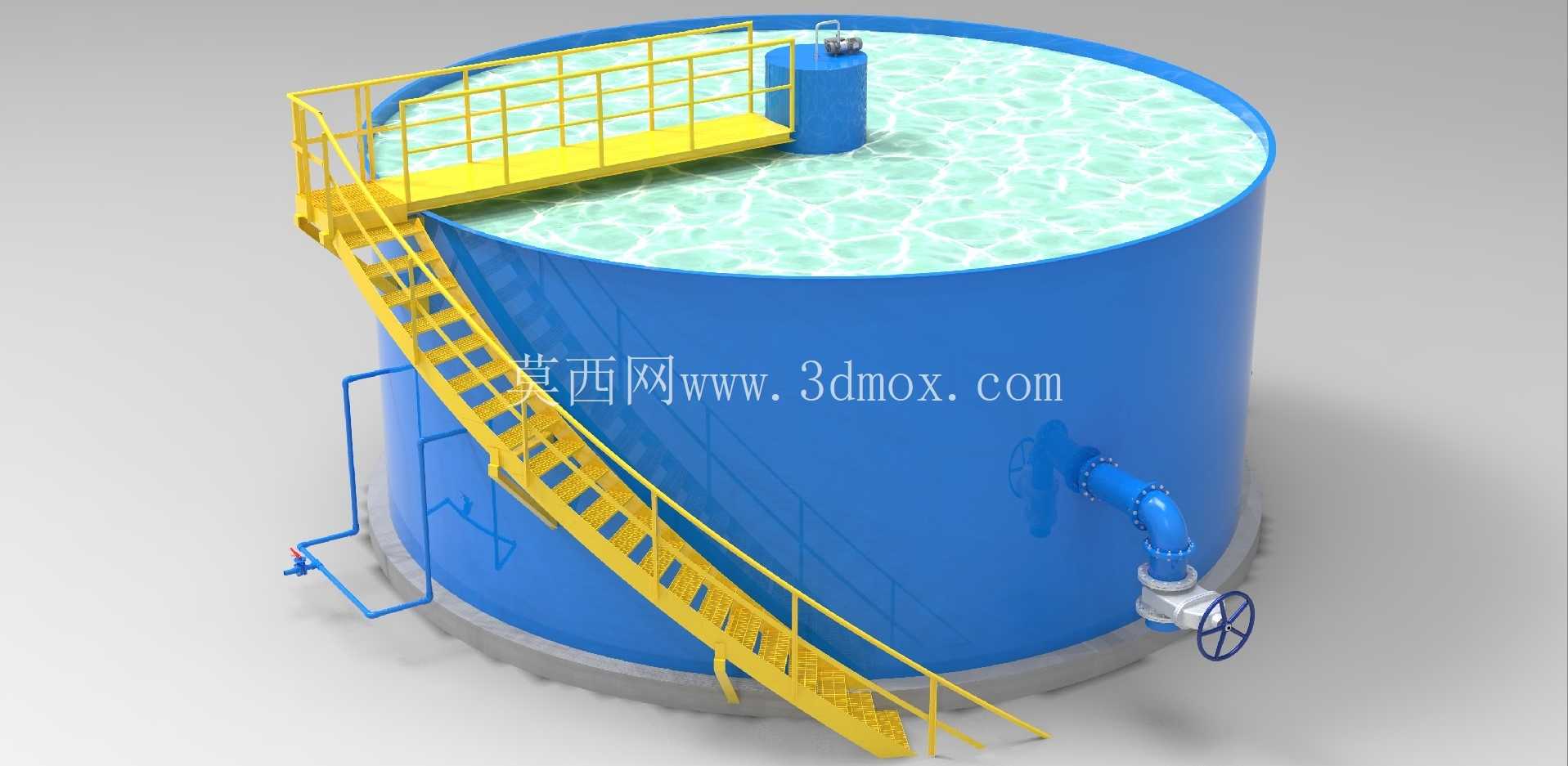

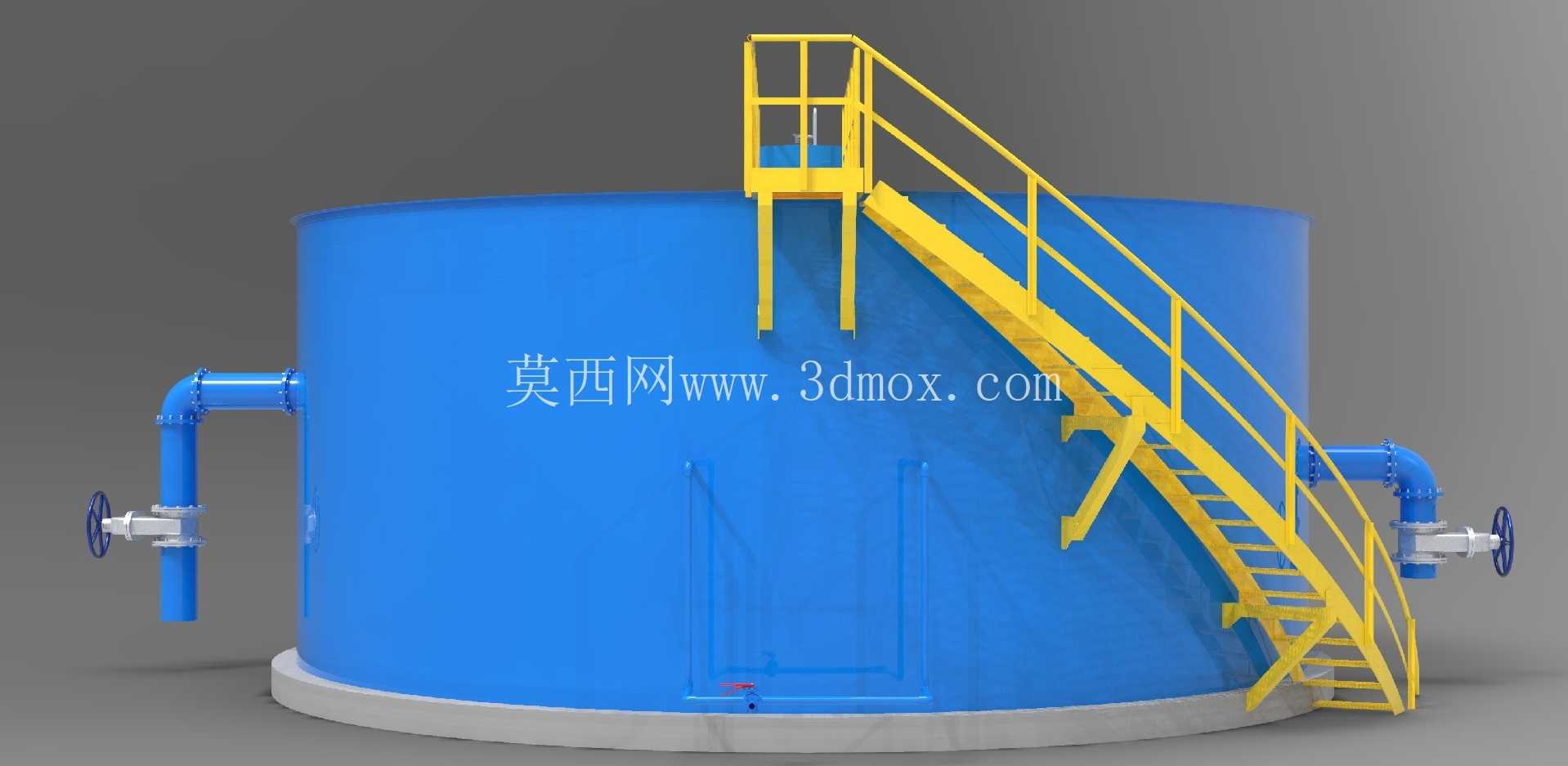

　　从结构设计逻辑来看，罐体采用等径圆柱筒体搭配平底基础的结构形式，外径控制在10米，筒体总高度4.5米，其中有效水深4米，顶部预留0.5米的超高空间，避免进水波动时出现溢水问题。罐体顶部设置的半幅检修操作平台，采用防滑格栅板铺设，配套1.2米高的安全防护栏杆，平台延伸至罐体中心的进水导流筒位置，方便运维人员定期检查进水布水状态、清理导流筒挂壁的絮体残渣；连接地面与顶部平台的斜梯采用45度倾角设计，踏步采用防滑花纹钢板，两侧设置连续扶手，满足单人负重上下的通行安全要求，斜梯的支撑腿直接与罐体侧壁焊接固定，减少额外的基础施工量，降低现场安装的土建成本。

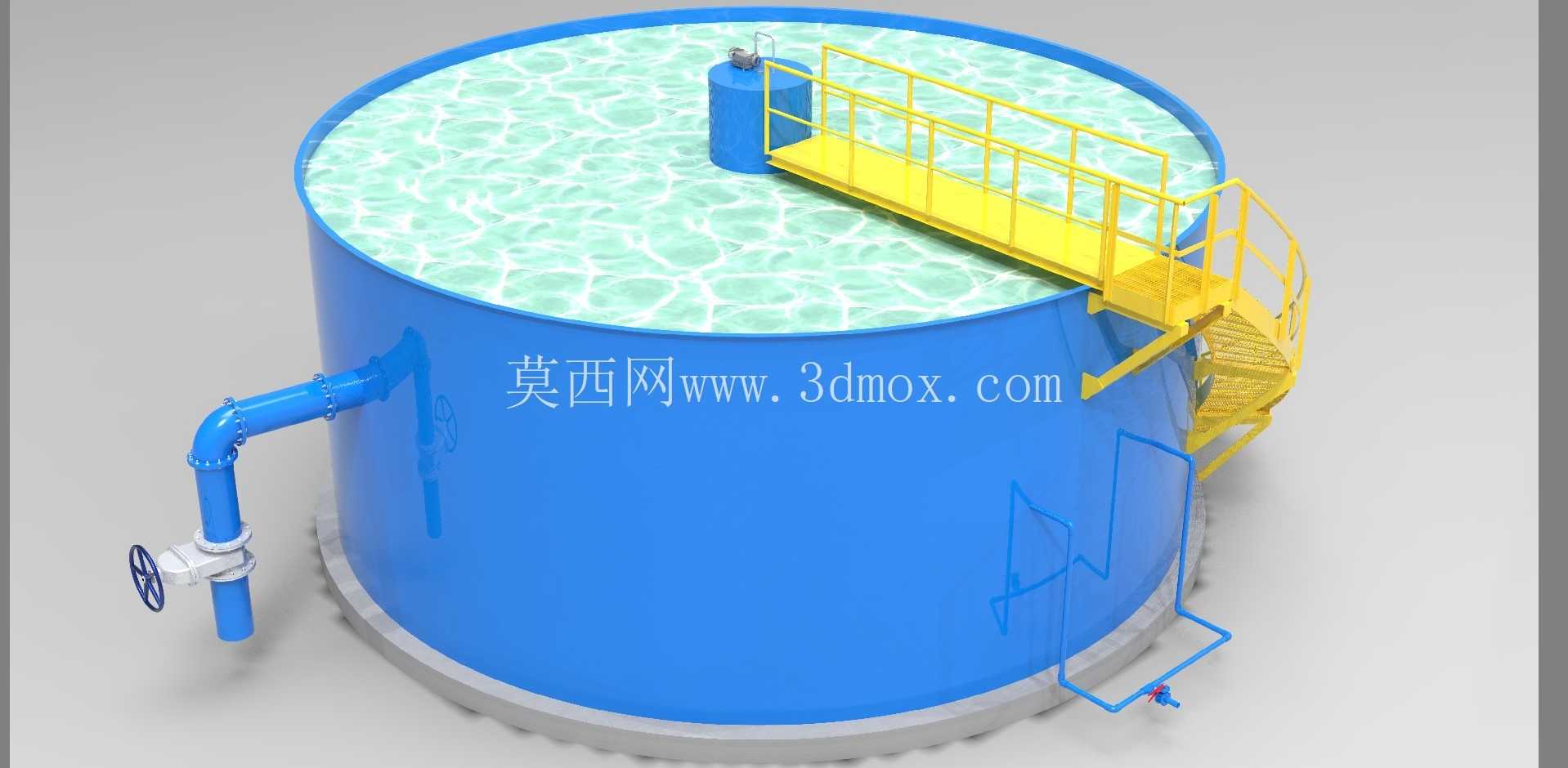

　　罐体侧壁的管路布局完全匹配水处理工艺的操作需求：底部设置的排泥管路搭配手动涡轮蝶阀，可定期排出罐底沉降的浓缩污泥，阀门操作位距离地面1.2米，刚好适配站立操作的人机工程高度，无需额外搭设操作平台；侧壁中部设置的取样管路，可随时取样检测澄清层的出水浊度，方便运维人员调整混凝剂投加量、控制排泥周期；罐体顶部的进水导流筒高出液面0.3米，进水从导流筒进入后向下扩散，避免进水直接冲击沉降层造成絮体上浮，保障澄清效果的稳定性。

　　建模过程中对结构边界做了精准的参数化控制：罐体底部采用0.2米高的混凝土基础圈梁承托，圈梁外径比罐体外径大0.3米，安装时只需在现场浇筑对应尺寸的环形基础，即可完成罐体的就位固定，无需做整面的混凝土基础，大幅缩减土建施工周期。罐体侧壁的壁厚按常压储液容器的强度要求设计，配套的管路法兰全部采用标准公称压力规格，可直接对接现场的标准工艺管路，无需额外加工转换接头。顶部操作平台的载荷按每平方米200公斤的运维载荷设计，可同时容纳3名运维人员开展检修作业，斜梯的踏步间距、扶手高度全部符合生产区域安全防护规范，避免后期运维出现安全隐患。

　　不同于常规的焊接储罐只做储液功能，该澄清池的结构设计完全贴合水处理工艺的流态要求：进水经中心导流筒稳流后，在罐体内形成向上的缓流，流速控制在0.2毫米每秒以内，保证絮体有足够的时间沉降到罐底，澄清后的上清液从罐体顶部周边的溢流堰流出，整个流道没有死区，不会出现局部积泥无法排出的问题。罐体外部的管路全部做了外侧布置，所有需要操作的阀门都设置在靠近爬梯的一侧，运维人员站在爬梯休息平台即可完成阀门操作，不需要额外搭设临时操作架，日常运维的便利性大幅提升。
