通讯杆塔用U型螺栓夹持安装固定支架

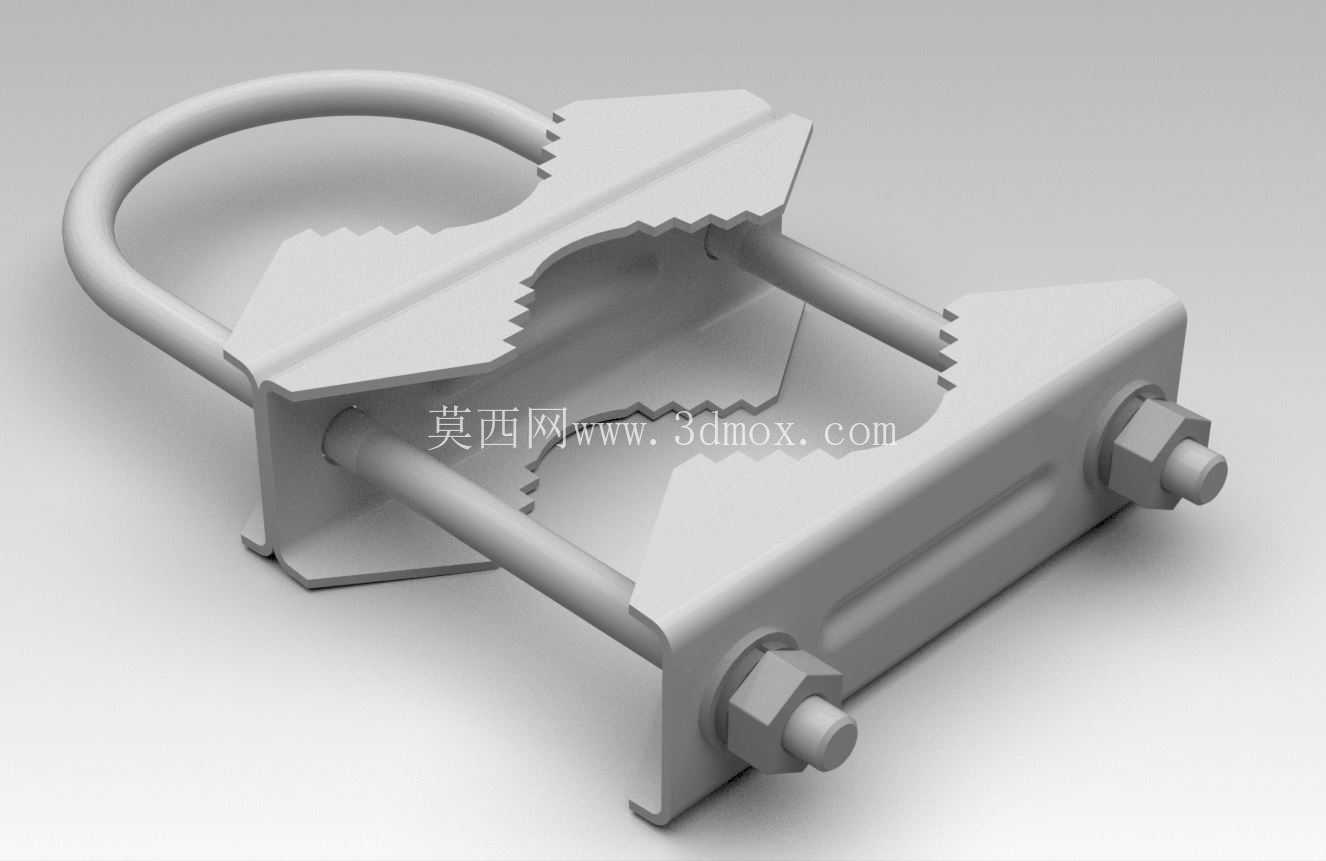

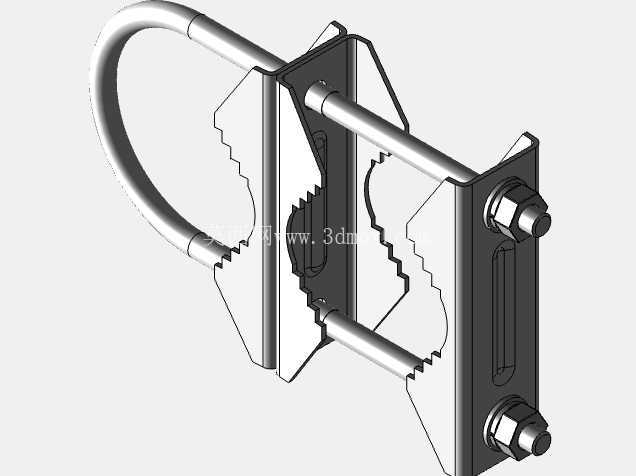

　　在户外通讯基站架设、广播电视天线安装、输电线路辅助构件固定的作业场景中，这类U型螺栓夹持安装支架是应用频次极高的连接构件，核心作用是实现不同直径的圆形杆件之间的十字交叉固定，无需在原有杆件上打孔焊接，就能完成天线杆、设备挂载杆与主支撑杆的可靠连接，大幅降低现场施工的改造难度，也避免了母材打孔带来的结构强度折损问题。从结构设计逻辑来看，这套支架采用对称式夹片配合双穿杆螺栓加U型抱箍的组合结构，两块带锯齿咬合面的夹片是核心受力部件，夹片内侧的锯齿齿形经过角度优化，当螺栓锁紧时，齿尖会嵌入杆件表面的氧化层或防腐涂层，形成多点咬合的摩擦力锁止结构，避免长期户外受风载荷振动出现支架滑移偏转的问题。夹片外侧的U型螺栓卡槽做了下沉式定位设计，

　　U型螺栓卡入后不会在锁紧过程中出现侧向窜动，保证抱箍的受力始终沿杆件径向均匀分布，不会出现局部应力集中压弯杆件的情况。两根平行布置的穿杆螺栓采用标准六角头配合厚螺母的锁紧结构，螺栓光杆段与夹片上的安装孔采用间隙配合，装配时可以根据被夹持杆件的直径差，灵活调整两块夹片的开合角度，适配一定范围内的不同杆径组合，不需要针对每一种杆径单独开模制作夹片，提升了构件的通用适配性。从安装边界来看，夹片的咬合弧面做了多段圆弧过渡设计，最小可适配直径50mm的主支撑杆，最大可夹持直径120mm的挂载杆件，U型螺栓的内空尺寸预留了足够的防腐层容纳空间，即使杆件表面做了热镀锌、喷塑等厚度较大的防腐处理，也能顺利卡入完成锁紧。

　　整体结构的外形轮廓没有尖锐外凸棱角，所有边角都做了R2-R3的圆角倒钝处理，一方面避免安装作业时划伤施工人员，另一方面也能减少户外风阻，降低强风环境下的风载振动幅值。在实际选型使用时，需要注意根据挂载设备的总重量匹配对应规格的螺栓强度等级，常规通讯天线挂载场景下采用4.8级普通碳钢螺栓做热镀锌防腐即可满足载荷要求，如果是沿海高盐雾区域使用，可更换为304不锈钢材质的螺栓与夹片，提升长期防腐性能。安装过程中需要注意对角交替拧紧两根穿杆上的螺母，保证两块夹片的开合间隙均匀，避免单侧受力导致夹片偏斜，降低咬合摩擦力。夹片背面的加强筋结构沿着受力方向布置，在螺栓锁紧力达到额定值时，夹片的变形量控制在0.2mm以内，

　　不会因为长期受力出现塑性变形导致锁紧失效。U型螺栓的弯曲段做了圆弧过渡处理，弯曲半径大于螺栓直径的2倍，避免弯曲位置出现应力集中断裂的隐患，螺纹段的长度预留了足够的锁紧余量，即使夹片调整到最大开合位置，螺母也能完整啮合所有有效螺纹，保证螺纹连接的强度满足设计要求。这类夹持支架相比传统的焊接式支架，最大的优势在于可拆卸重复利用，后期设备调整位置或者更换杆件时，只需要松开螺母就能完成支架的移位，不需要切割破坏原有杆件结构，大幅降低后期运维改造成本，同时现场安装不需要动火作业，在林区、加油站等防火要求高的区域也能安全施工，不需要额外办理动火作业审批手续，提升施工效率。
