3D打印机用S2DW加速度计结构设计

　　在桌面级FDM3D打印机的实际运行过程中，运动轴高速启停、方向切换时产生的惯性抖动，一直是影响打印件表面成型质量、限制打印速度提升的核心痛点之一，这款加速度计模块正是针对该场景开发的配套传感部件，可直接集成到打印机运动端，实时采集运动过程中的加速度数据，为固件端的输入整形、共振补偿算法提供精准的原始数据支撑，从硬件层面解决高速打印下的振纹、层错问题。

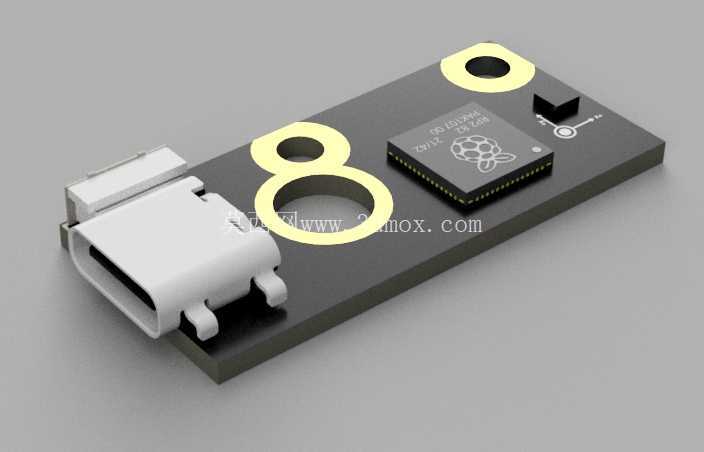

　　从结构设计层面来看，该模块采用一体化PCB基板作为承载主体，板载核心传感芯片采用QFN封装焊接固定，芯片周边预留了完整的信号走线空间，同时做了包地处理减少信号干扰，保障加速度数据采集的稳定性。模块的接口端采用Type-C卧式贴片座，接口外壳做了加厚加固设计，可承受日常插拔过程中的侧向应力，避免长期使用后出现接口松脱、虚焊的问题，接口位置与板边齐平，方便外接线束走线，不会和周边安装结构产生干涉。

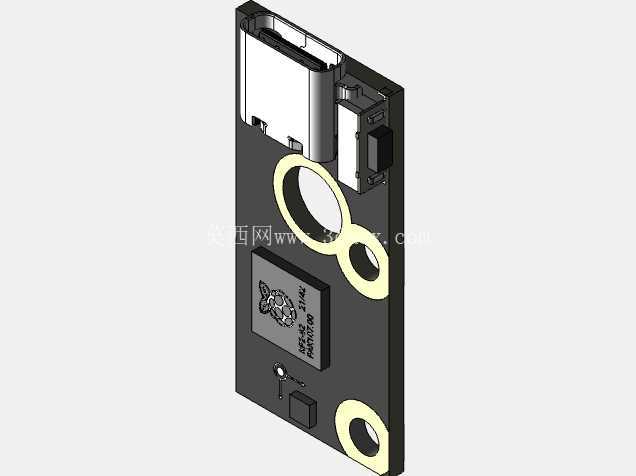

　　安装边界设计上，模块板体上预留了两个大尺寸圆形安装孔位，孔位间距匹配主流3D打印机挤出头、运动滑台的标准安装孔距，可直接通过M3螺丝固定在运动部件上，无需额外设计转接支架；孔位周边做了露铜处理，安装时可通过铜柱实现接地，进一步降低电气干扰。板体边缘做了圆角处理，没有尖锐毛刺，安装过程中不会划伤线材或者操作人员，整体板厚控制在1.6mm，属于常规PCB加工厚度，加工成本可控，同时具备足够的结构强度，不会在长期振动环境下出现板体变形的问题。

　　功能特性方面，该模块可实现多轴加速度数据的实时采集，采样频率匹配主流3D打印机固件的算法需求，数据传输延迟控制在极低水平，能够精准捕捉运动过程中微小的振动信号，为补偿算法提供可靠的数据依据。模块上的核心传感芯片位置做了居中设计，安装后可尽可能靠近运动部件的质心位置，减少安装位置偏差带来的测量误差，让采集到的加速度数据更贴合实际运动状态。板载的状态指示灯位于板体边缘位置，安装后可直观看到模块的工作状态，方便调试阶段排查供电、通讯是否正常。

　　从实际应用场景出发，该模块不仅适用于新设备的出厂配套，也可用于老旧3D打印机的升级改造，用户无需大幅改动原有设备结构，只需通过螺丝将模块固定在运动端，接好通讯线即可完成硬件安装，配合固件端的参数配置即可实现惯性抖动补偿，有效提升打印速度的同时保障打印件表面质量。设计过程中充分考虑了桌面级设备的安装空间限制，整体模块外形紧凑，不会占用过多的挤出头周边空间，避免和打印件、自动调平传感器等周边部件产生运动干涉。板体上的丝印标识清晰标注了接口定义、安装方向，用户安装时无需额外查阅图纸即可快速完成接线，降低了安装调试的门槛。

　　在结构可靠性设计上，所有贴片元件都采用回流焊工艺焊接，焊点饱满，可承受长期高频振动环境下的应力冲击，不会出现元件脱落、虚焊的问题。模块的供电电路部分做了防反接、过流保护设计，即使接线过程中出现误操作，也不会烧坏核心传感芯片，提升了模块的容错率。整体重量控制在极轻的水平，安装在运动端不会额外增加运动轴的负载，不会对原有设备的运动性能造成负面影响，避免了因为加装模块带来的运动惯量增加问题。
