螺旋嵌套互锁益智解压螺旋锥体结构

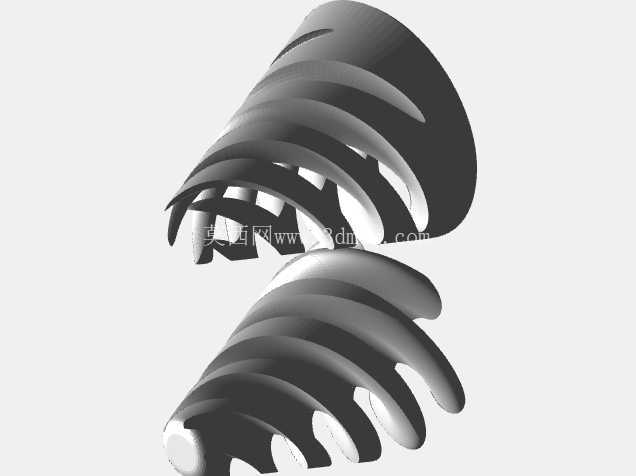

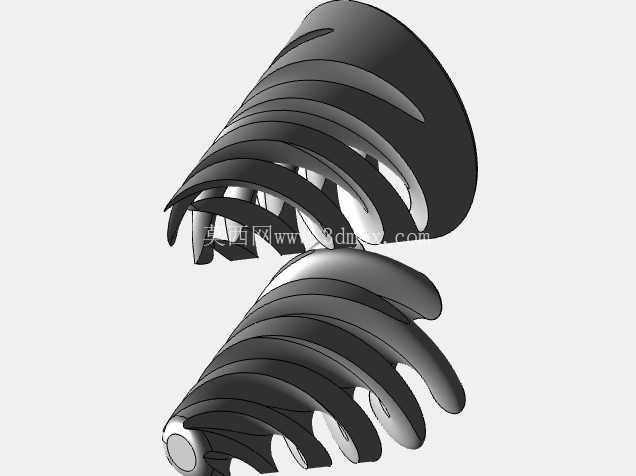

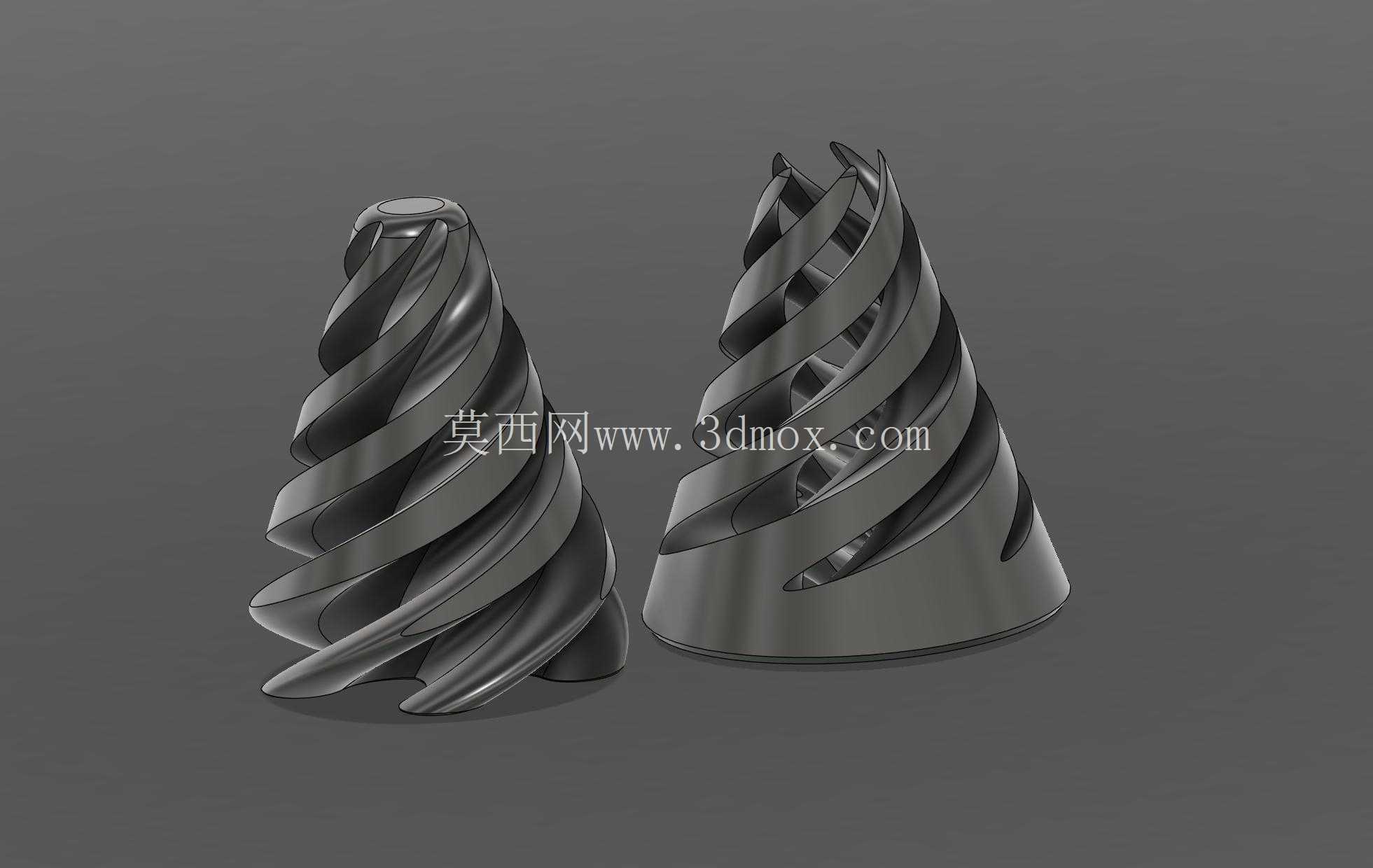

　　本次呈现的螺旋嵌套互锁锥体结构，核心应用场景覆盖桌面解压把玩、益智结构教学、3D打印创意制作多个领域，日常可放置于办公桌面作为手部把玩的解压物件，也可作为机械结构教学的具象演示样件，帮助学习者理解螺旋曲面配合、空间嵌套限位的机械原理，同时也是FDM3D打印爱好者制作创意摆件的优选结构，无需额外支撑即可完成打印，适配多数桌面级3D打印设备的成型范围。从功能特性来看，该结构由两个螺旋曲面构成的锥台件组成，两个构件依靠连续螺旋曲面的贴合实现互锁，无法沿轴向直接分离，仅能通过相对旋转的方式沿螺旋轨迹逐步旋合或拆分，把玩过程中螺旋曲面滑动顺滑无卡滞，配合间隙控制在0.2mm左右，既不会因间隙过大出现松动晃荡，也不会因间隙过小导致旋转卡涩，表面连续的螺旋棱边做了R0.5的圆角过渡，握持把玩时不会划伤手部，整体锥台形态放置在平面上稳定性充足，不会轻易倾倒。设计思路上，整体采用等螺距圆锥螺旋线作为基础引导线，两个构件的螺旋曲面分别沿引导线做等距偏移生成，螺旋升角控制在18度，既保证旋转过程的行程长度足够，带来循序渐进的把玩手感，也避免升角过小导致旋合过紧难以拆分，升角过大导致互锁失效容易松脱；锥体的锥度设置为1:4，底部直径大于顶部直径，放置时重心落在底部支撑面范围内，静态放置稳定性优异；螺旋叶片的厚度均匀控制在2.5mm，适配PLA、PETG等常见3D打印耗材的打印强度要求，打印完成后无需额外打磨处理即可获得顺滑的配合手感，叶片边缘的圆角处理在建模阶段就通过曲面倒圆完成，避免后期手工打磨破坏螺旋曲面的配合精度。外形尺寸与安装边界方面，单组锥体的底部最大直径为60mm，整体高度为80mm，两个构件完全旋合后的整体占用空间为直径60mm、高度80mm的圆柱空间，桌面摆放时仅需占用直径70mm左右的平面区域即可稳定放置，无额外突出的尖锐结构，不会与周边桌面物品发生干涉；拆分状态下两个构件的最大尺寸均不超过60mm直径、80mm高度，可轻松放入常规文具收纳盒、抽屉中存放，不会占用过多收纳空间。针对3D打印的适配性设计上，两个构件均采用自支撑结构设计，螺旋叶片的悬垂角度均大于45度，打印时无需添加额外支撑结构，避免支撑拆除后留下的表面瑕疵影响螺旋面的配合顺滑度，打印层厚设置为0.2mm时即可获得足够的表面精度，壁厚设置为2mm即可满足日常把玩的强度要求，不会因轻微摔落出现叶片断裂的情况；两个构件的配合面在建模时预留了均匀的打印收缩余量，适配PLA耗材0.2%左右的收缩率，打印完成后无需修配即可直接旋合使用，降低了后期装配的工作量。从结构原理的演示价值来看，该结构直观展现了空间螺旋曲面的配合特性，可作为机械设计课程中螺旋传动、空间曲面限位的具象教学样件，帮助初学者理解螺旋升角、配合间隙、曲面连续性等结构设计要点，相比平面示意图更具直观性，学习者可通过亲手把玩拆分、旋合的过程，感知螺旋结构的运动特性，加深对空间机械结构的理解；作为解压把玩物件，其旋转过程的阻尼感均匀，连续旋转的动作可有效缓解手部疲劳，适合长时间伏案工作的人群在思考间隙随手把玩，帮助放松手部肌肉、缓解注意力疲劳。
