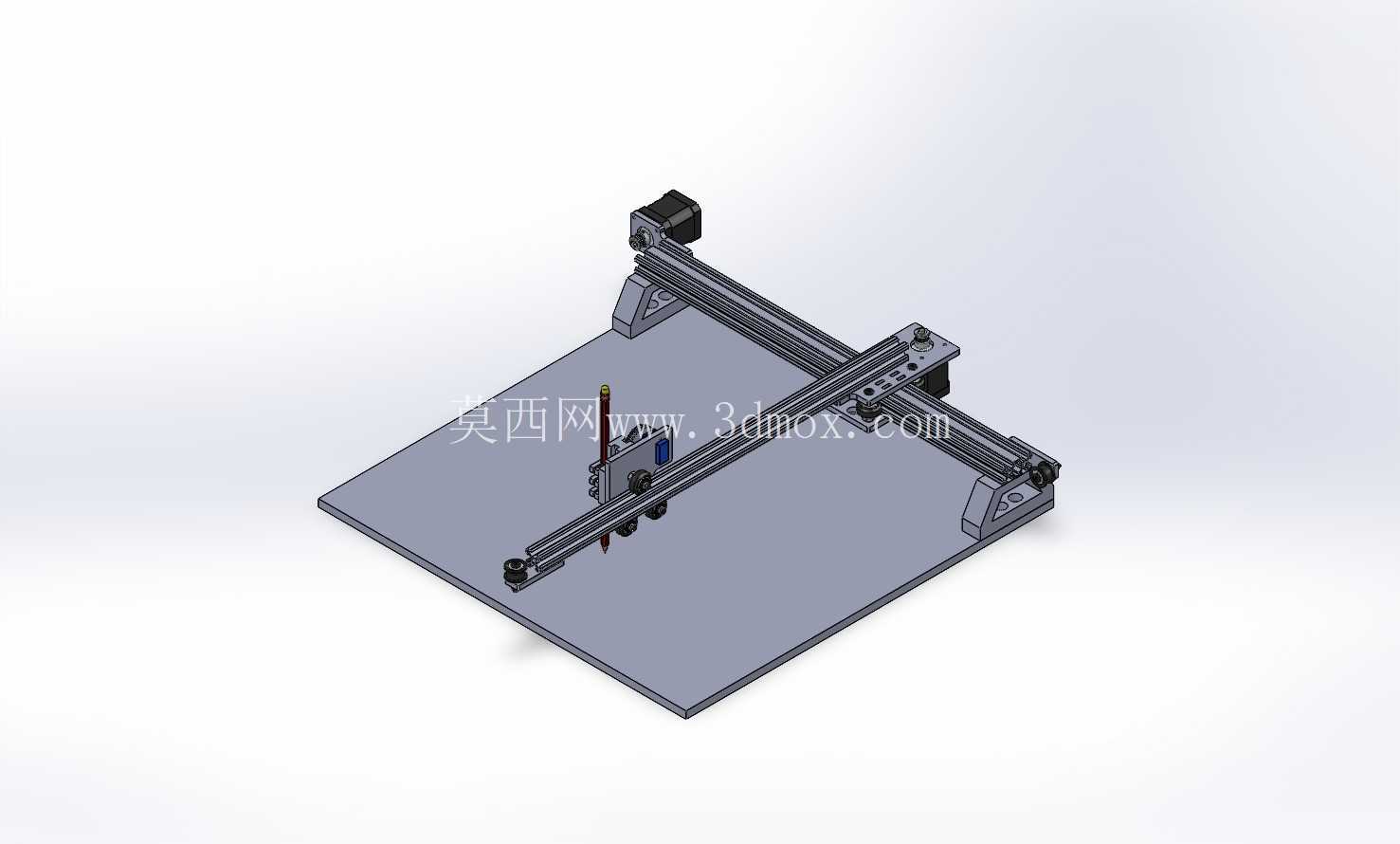

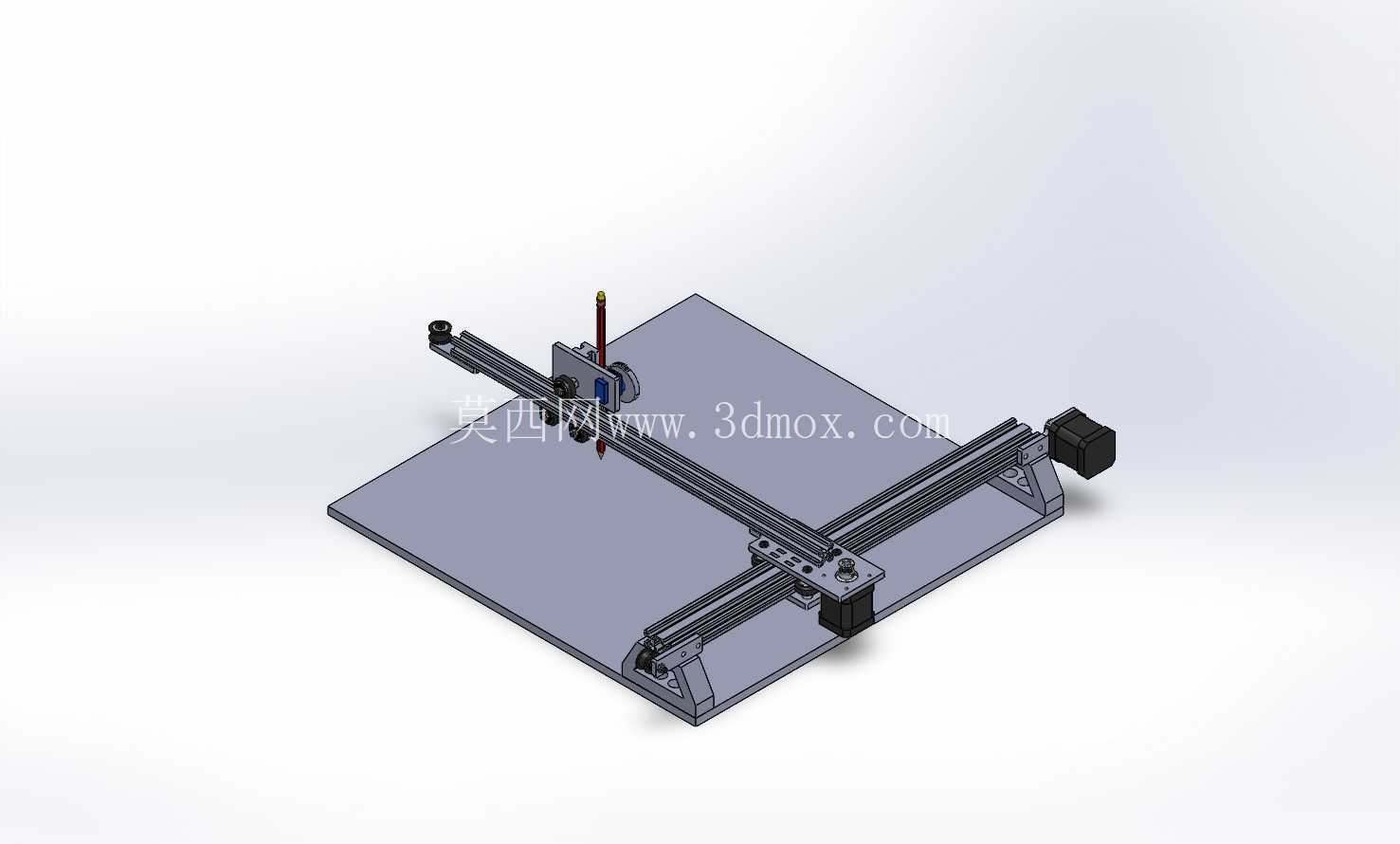

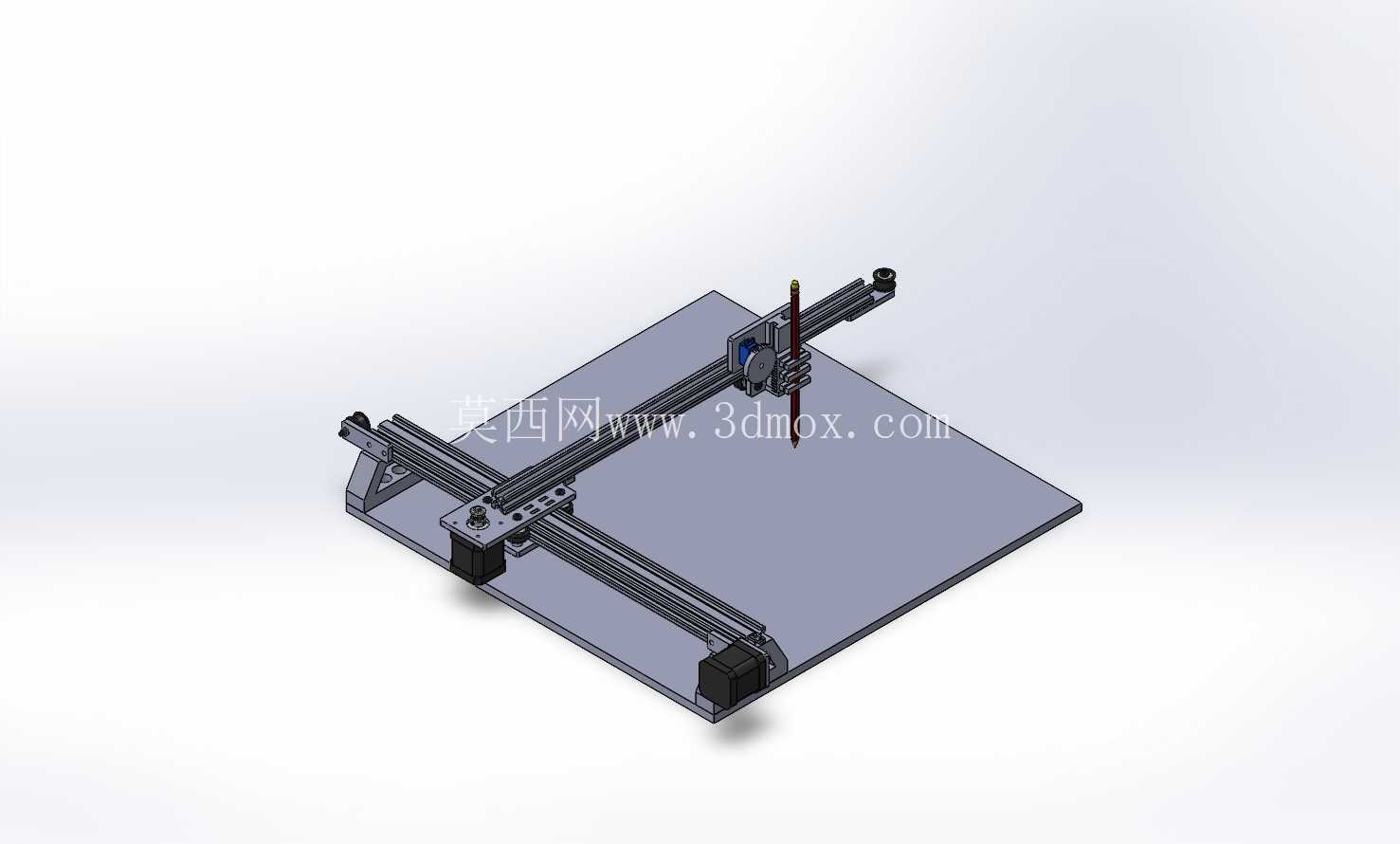

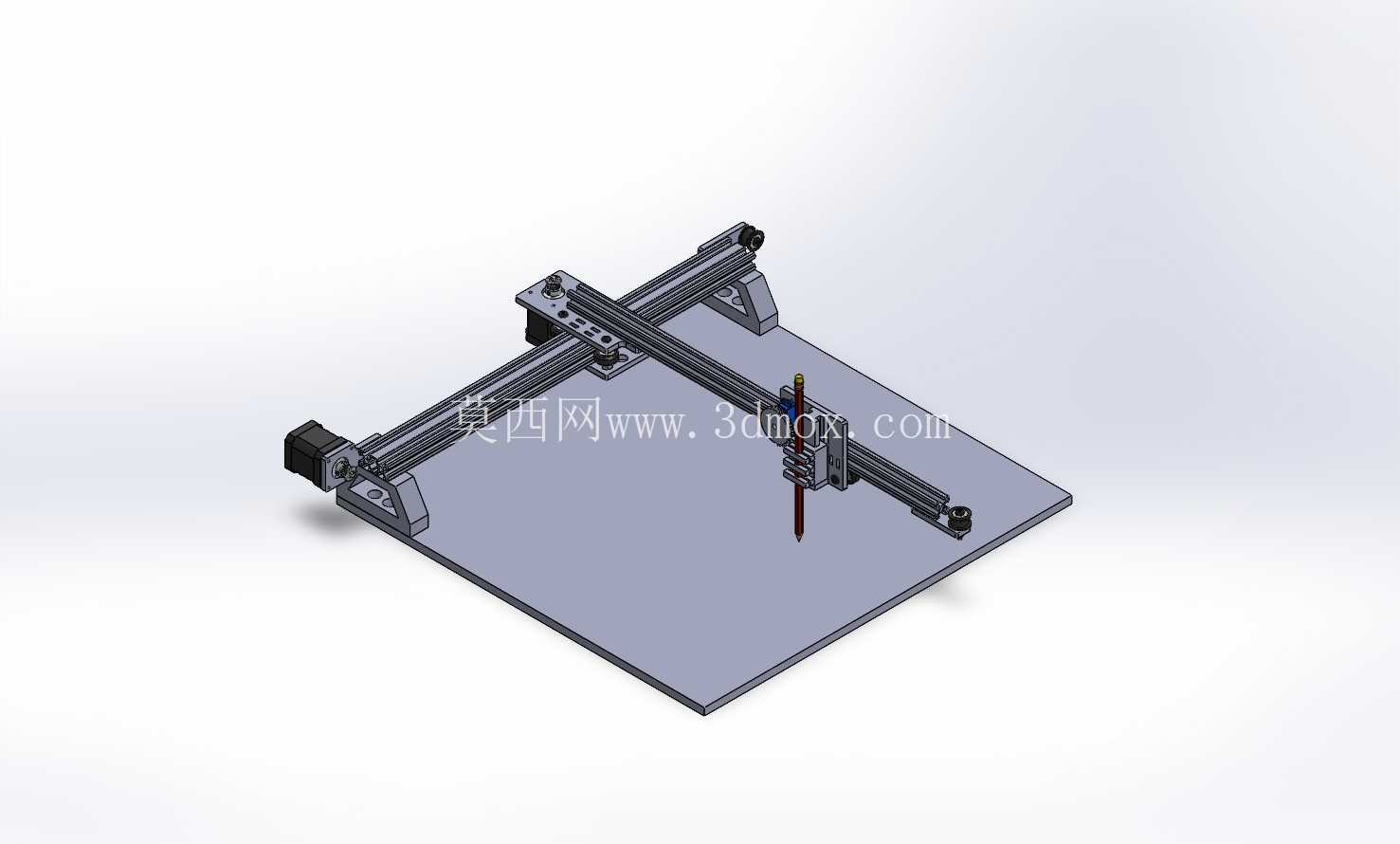

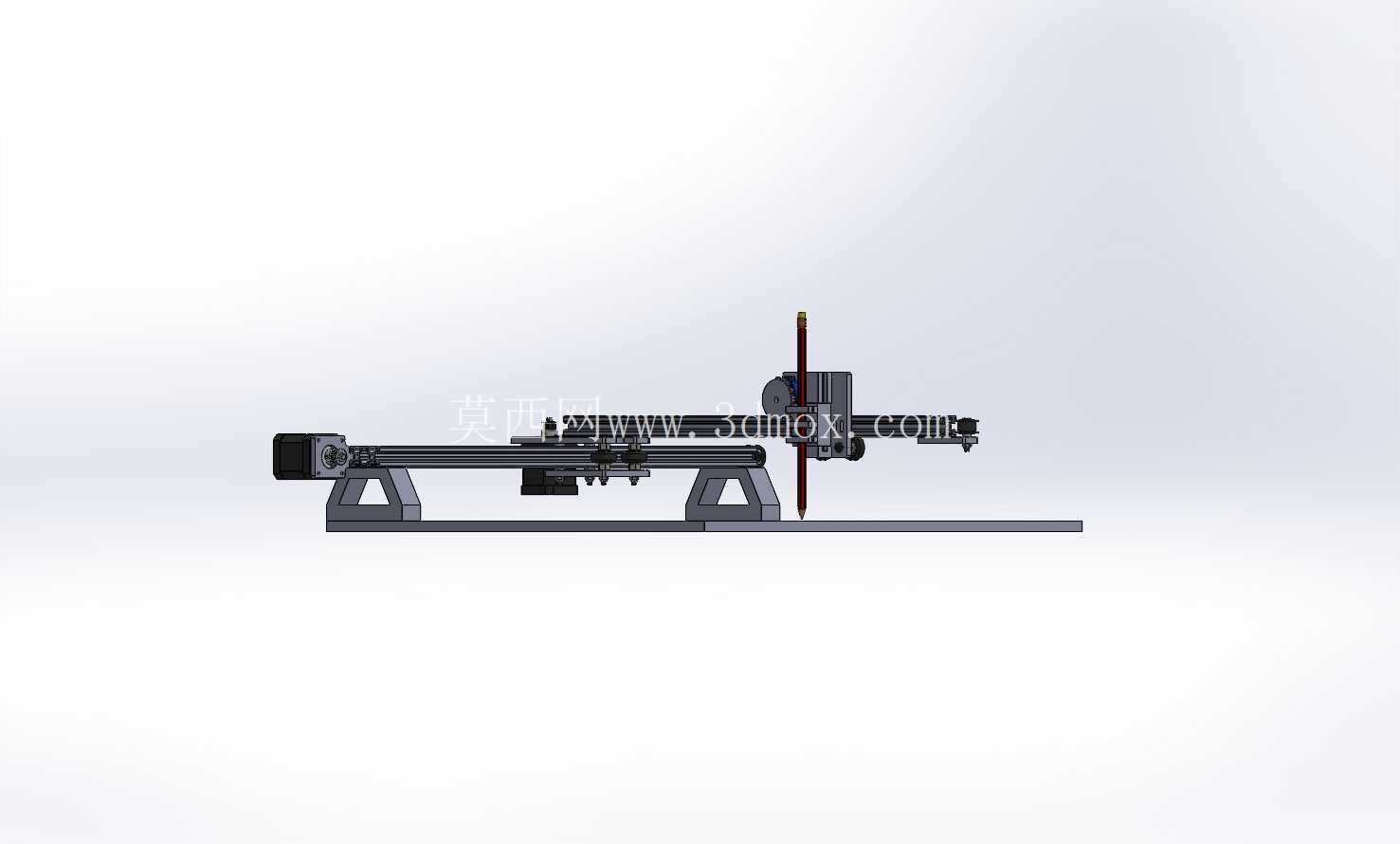

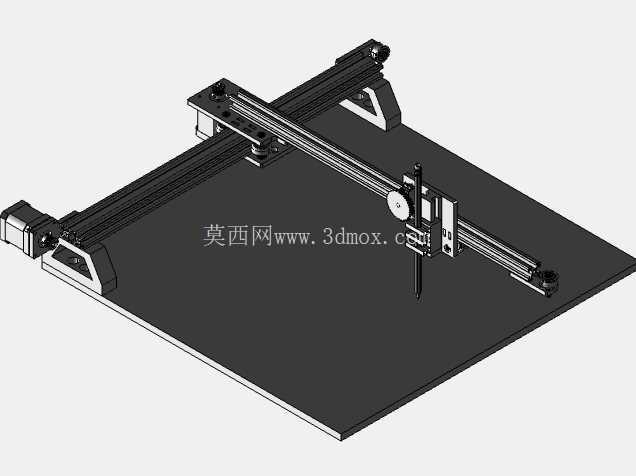

这套笔式数控绘图装置的结构设计,核心围绕小幅面平面绘图作业的实际需求搭建,整体采用经典的XY双轴直角坐标传动架构,适配教学演示、小型文创打样、PCB线路板初版绘稿、工程草图快速输出等多类应用场景,相比传统大幅面工业绘图设备,它的占地尺寸控制在桌面级设备的合理区间,安装边界仅需预留单张标准课桌的台面空间即可完成部署,无需额外做地面固定或者配套大型机架,搬移和调整工位都十分便捷。从功能实现逻辑来看,X轴采用双导轨同步传动的布局,两根平行直线导轨分别布置在绘图平台的两侧长边位置,传动端通过同步带连接两侧滑块,保证横梁运动过程中不会出现偏摆卡顿,横梁上搭载Y轴独立传动模组,绘图笔的升降执行机构直接固定在Y轴滑块上,
整套运动路径的控制逻辑完全匹配平面二维绘图的轨迹需求,笔端的抬升与落下动作通过小型直线执行件驱动,可根据绘图介质的厚度调整落笔压力,避免出现划破绘图纸张或者笔迹过浅的问题。设计过程中优先考虑了运动部件的负载匹配,整套传动模组的运动部件总重量控制在较低区间,选配常规的42系列步进电机即可满足全行程的运动扭矩需求,无需搭配大功率驱动单元,整机运行时的噪音水平控制在实验室、教室这类安静场景可接受的范围内,不会对周边环境造成干扰。绘图平台采用整块平整的金属板材加工而成,平台表面做了哑光耐磨处理,既可以保证纸张铺设时的平整度,也能避免长期使用后表面出现划痕凹陷影响绘图精度,平台四周预留了简易的纸张固定位,可适配不同克重的绘图纸、硫酸纸、
菲林片等常用绘图介质,固定时不需要额外的复杂夹具,操作门槛极低。从结构装配的角度来看,整套装置的零部件拆分逻辑充分考虑了加工与装配的便利性,所有导轨安装位都设计了统一的定位基准面,装配时不需要做复杂的配磨调整,只要按照定位面锁紧固定螺丝即可保证传动的平行度要求,同步带的张紧机构设计在导轨端部,后期维护调整张紧度时不需要拆解整体横梁结构,仅需松开端部的锁紧螺丝调整张紧块位置即可完成操作。设备的运动行程覆盖A3幅面以内的所有绘图需求,对于日常教学中的数控插补原理演示、小型文创图案的快速绘制、电子线路板的蚀刻前绘稿等场景都能完全适配,相比同尺寸的激光雕刻设备,它的作业过程没有高温风险,也不会产生烟尘异味,在教室、
办公室这类没有配套通风设施的场景下也可以正常使用。笔架部分的设计做了通用化适配,可夹持不同直径的常规绘图笔、马克笔、针管笔,更换绘图笔时仅需松开笔架上的锁紧旋钮即可完成替换,不需要额外定制专用的笔具配件,日常使用的耗材获取成本极低。整套结构的走线全部采用拖链收纳布置,X轴与Y轴的电机线缆、笔端执行件的控制线都内置在拖链内部,运动过程中不会出现线缆拖拽、剐蹭绘图平台的问题,长期运行也不会出现线缆磨损折断的故障。在安装边界的考量上,设备的所有外伸部件都做了圆角处理,没有尖锐的突出结构,放置在桌面使用时不会对操作人员造成磕碰风险,设备底部预留了标准的减震脚垫安装位,可根据放置台面的平整度调整脚垫高度,保证整机放置的水平度,避免高速运动时出现整机晃动影响绘图精度的问题。从实际使用的工况适配来看,它可以连续完成整幅面的复杂图案绘制,传动部件的设计寿命满足日常高频次的教学演示、小批量打样作业需求,不需要频繁更换易损配件,日常维护仅需定期清洁导轨表面的灰尘、补充少量润滑脂即可保持运行精度。
