窄边框触控智能手机整机结构设计

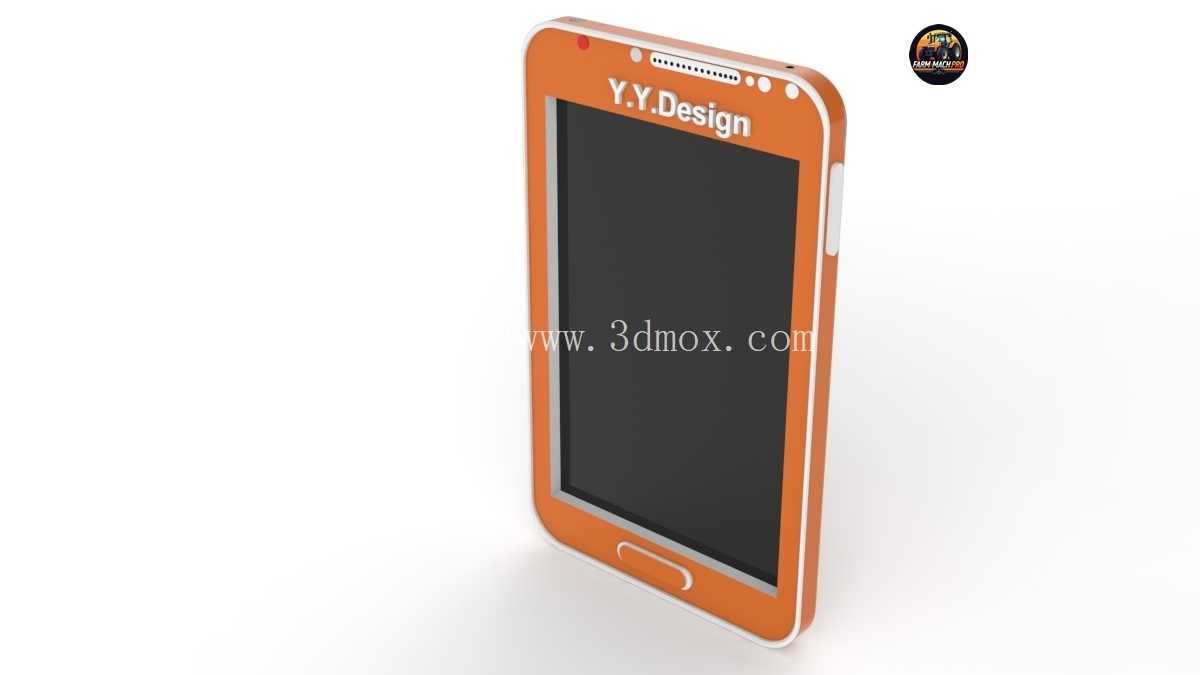

　　边缘与中框的配合间隙控制在0.1mm以内，台阶差不超过0.05mm，既避免日常使用中缝隙积灰，也能减少口袋中织物纤维对屏幕边缘的剐蹭。屏幕下方的实体触控按键采用下沉式设计，按键行程0.3mm，触发压力控制在1.8N，兼顾按压反馈的清晰度与误触防护，按键周边做了0.2mm的凸边防护，避免屏幕正面朝下放置时按键直接接触接触面产生磨损。侧边的电源按键与音量按键采用独立的悬臂梁结构，按键与中框的配合间隙均匀控制在0.08mm，按键表面做了细微的防滑纹理，盲操作时可通过触感快速区分按键功能，无需视线转移即可完成锁屏、音量调节操作，适配驾驶、运动等视线无法聚焦设备的使用场景。顶部预留了3.5mm音频接口的安装位，接口周边做了环形的密封胶圈槽，这款手持智能终端的结构设计，首先围绕单手握持的人体工学边界展开，整机厚度控制在8.2mm，宽度适配成年男性手掌虎口自然握持的70mm阈值，侧边弧度采用R3.2的连续过渡曲面，避免直角棱边长时间握持产生的压痕，整机长度控制在148mm，保证单手握持时拇指可覆盖屏幕80%以上的操作区域，符合日常通勤、户外作业场景下单手操作的使用需求。从结构分层来看，整机采用前触控面板、中框支撑骨架、后盖电池仓的三段式堆叠架构，中框选用高强度PC+ABS合金材质，内嵌0.3mm厚的不锈钢冲压衬片，既保证整机抗扭刚度达到12N·m的扭转要求，又能控制整机重量在165g以内，避免长时间手持产生的负重感。前触控面板采用2.5D弧边玻璃，

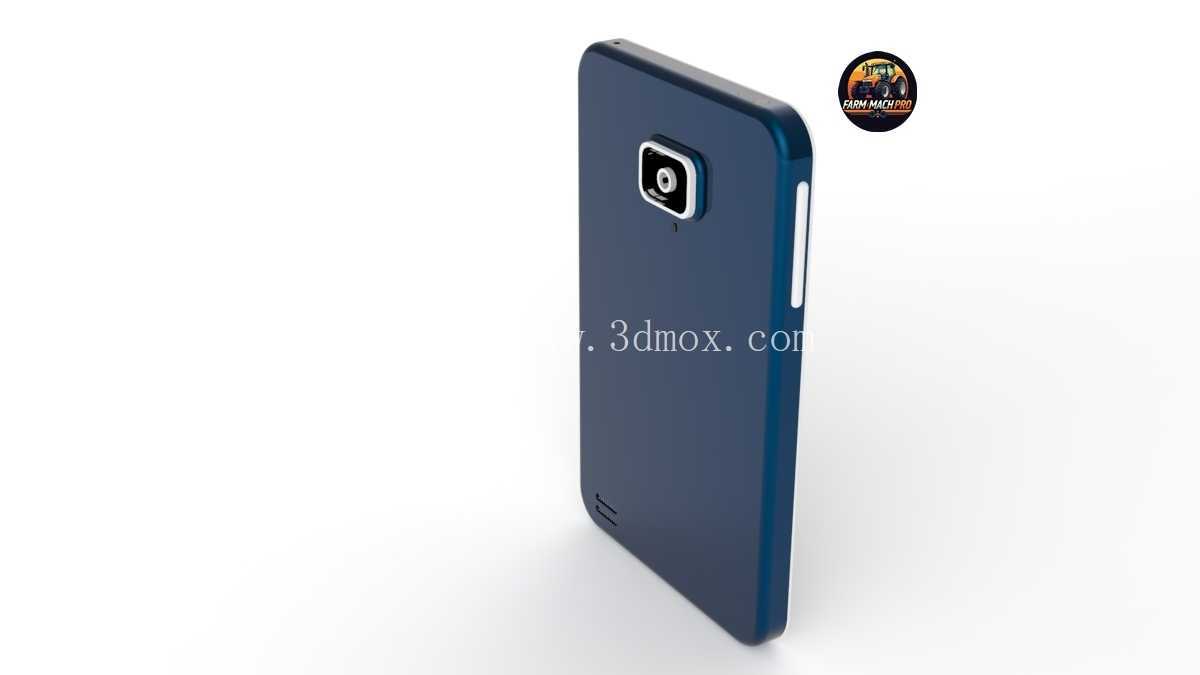

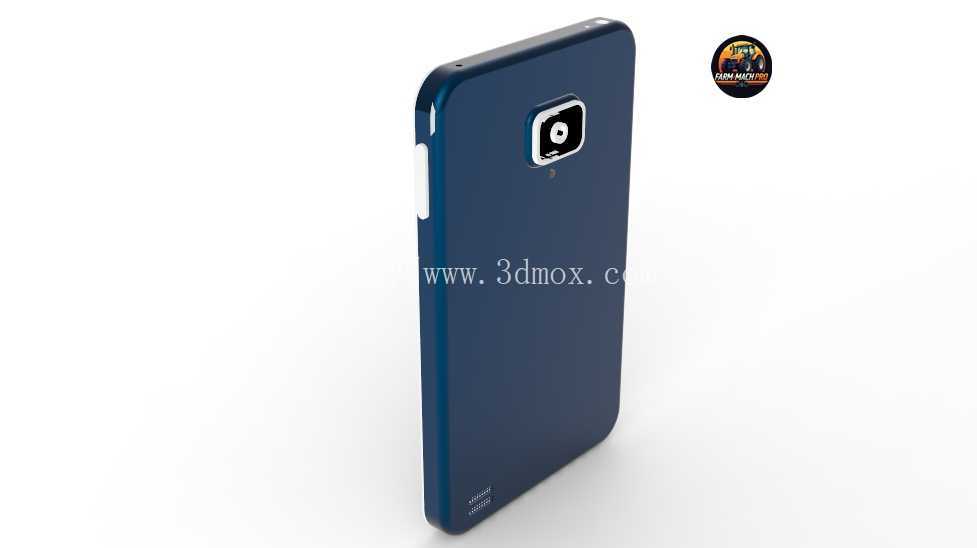

　　可实现IP54级别的防泼溅能力，应对日常出汗、小雨环境下的使用需求，底部的USB接口与扬声器出声孔采用对称式布局，出声孔采用0.8mm直径的密集冲孔，冲孔内侧贴有防尘尼龙网，阻挡环境中的粉尘进入机身内部，同时保证出声的通透度，避免孔位堵塞影响音频播放效果。后盖采用一体化的曲面设计，与中框的衔接处采用卡扣加局部点胶的固定方式，既保证后盖的连接强度，也方便后续售后拆解维修，后盖表面采用类肤质涂层处理，摩擦系数控制在0.4，握持时不易打滑，同时减少指纹残留。摄像头模组位于后盖左上角位置，模组表面的保护玻璃高出后盖0.3mm，周边做了一圈CD纹金属装饰圈，既提升模组区域的抗冲击能力，也避免镜头直接接触接触面产生刮花，

　　模组的安装位置做了单独的定位凸台，保证镜头光轴与后盖平面的垂直度公差在0.1度以内，避免成像出现边缘模糊的问题。内部的堆叠设计上，主板采用L型异形布局，避开电池仓的最大占用空间，电池采用内置式锂聚合物电池，电池与中框之间采用双面泡棉胶固定，泡棉厚度0.5mm，既起到粘接固定作用，也能缓冲日常跌落时的冲击，保护电池电芯不受挤压。主板上的接口与连接器全部采用带锁扣的FPC连接方式，避免日常使用中震动导致连接器松脱，主板与中框之间预留0.2mm的导热石墨片安装空间，石墨片覆盖主控芯片与电源管理芯片区域，将工作产生的热量快速传导至中框与后盖均匀散出，避免长时间高负载使用时局部积温过高导致的性能降频。天线部分采用中框断点式设计，

　　天线断点位置避开用户正常握持时的手掌覆盖区域，减少手握时对信号的衰减，保证通话、移动网络连接的稳定性。整机的跌落防护设计上，四个边角位置做了内置的缓冲筋位，筋位厚度1.2mm，采用弹性更好的TPU材质嵌件注塑，1.2米高度自由跌落至水泥地面时，边角的缓冲结构可吸收70%以上的冲击能量，避免屏幕、主板等核心部件受冲击损坏。按键、接口等活动配合位置全部做了圆角过渡，避免应力集中导致的开裂问题，所有塑料结构件的壁厚均匀控制在1.2mm，局部加强筋位置厚度不超过0.8mm，避免注塑生产时出现缩痕、翘曲等成型缺陷，提升量产良率。这款设备的结构设计同时兼顾了日常消费使用与轻度户外作业的需求，在重量、强度、握持手感、防护能力之间做了平衡，没有为了追求极致厚度牺牲结构强度与电池容量，也没有为了堆料导致整机过重影响便携性，所有结构细节都围绕实际手持使用的场景做了针对性优化，比如侧边按键的盲操作识别、边角的跌落缓冲、接口的防泼溅设计、握持区域的信号避让，都是从实际使用中的痛点出发做的结构考量，没有冗余的装饰性结构，每一处曲面、每一个筋位、每一处间隙都有对应的功能指向。
