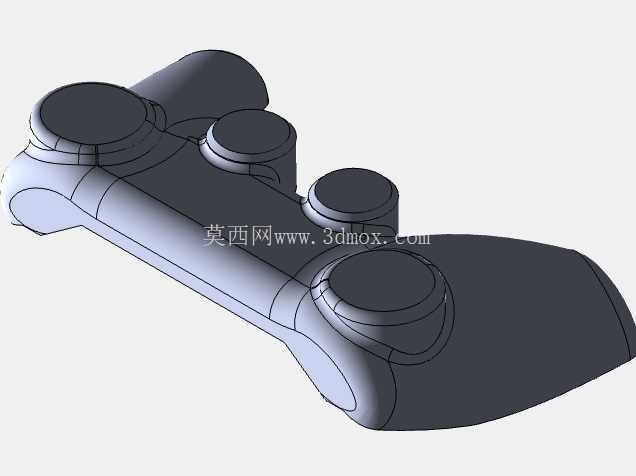

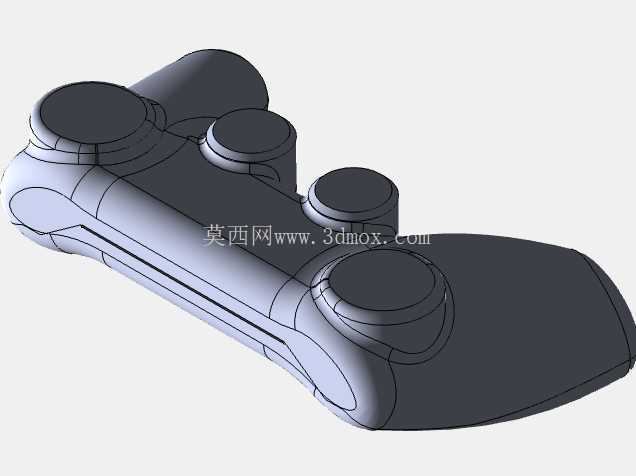

PlayStation游戏手柄曲面结构三维设计

　　该手持交互控制器的曲面建模完全贴合人手握持的生理弧度，整体轮廓从掌托位置向按键区域平滑过渡，掌托处的曲面曲率经过反复调整，匹配成年人手掌自然弯曲时的贴合面，长时间握持不会产生局部硌手的应力集中点。从结构布局来看，四个功能按键沿手柄上表面的弧形基准线排布，每个按键的安装沉台都做了0.3mm的圆角过渡，既保证按键按压行程的活动间隙，也避免外壳边缘的锐边划伤使用者手指。手柄两侧的握把区域做了内收的微弧曲面，对应手掌大鱼际与小鱼际的贴合位置，曲面的拔模角度控制在1.5度，既满足注塑生产的脱模要求，也不会破坏握持时的贴合触感。

　　从实际应用场景出发，这类手持控制器是家用游戏主机的核心交互入口，所有操作指令都通过按键、摇杆的触发转化为电信号传递给主机，因此建模过程中需要严格控制各操作部件的位置公差：左侧方向键与右侧动作键的中心距保持在68mm，匹配普通人拇指自然活动的覆盖范围，两个摇杆的安装座高出手柄上表面12mm，摇杆的摆动角度预留18度的活动空间，避免摇杆摆动到极限位置时与外壳发生干涉。手柄中框的连接结构采用隐藏式卡扣设计，卡扣的配合间隙控制在0.1mm，装配后上下壳的合模缝错位量不超过0.05mm，保证外观面的整体性。

　　设计过程中优先考虑手持状态下的受力分布，手柄整体重量控制在220g左右，内部的电池仓、电路板安装位都沿手柄的重心轴线对称排布，握持时不会出现头重脚轻的偏移感。外壳的壁厚统一设置为2mm，在按键安装位、螺丝柱位置做了局部加厚到2.8mm的加强结构，既保证外壳的结构强度，也不会因为壁厚不均导致注塑生产时出现缩痕。表面的分型线沿手柄侧面的视觉隐藏线布置，正常握持状态下不会直接看到合模缝的位置，提升外观的精致度。

　　从安装边界来看，手柄的整体外轮廓尺寸控制在160mm长、110mm宽、55mm厚的范围内，适配不同手型的使用者握持，内部的电路板安装柱位置预留了0.2mm的装配公差，方便生产时的组装对位。所有按键的按压行程统一设置为1.2mm，按压力度反馈控制在1.5N左右，匹配多数使用者的按压习惯，按键帽的表面做了内凹的弧面，贴合指腹的接触形状，按压时不会出现打滑的情况。手柄底部的充电接口开孔位置做了1mm的倒角导向，充电插头插入时可以自动导正，不会因为对位偏差刮伤接口表面。

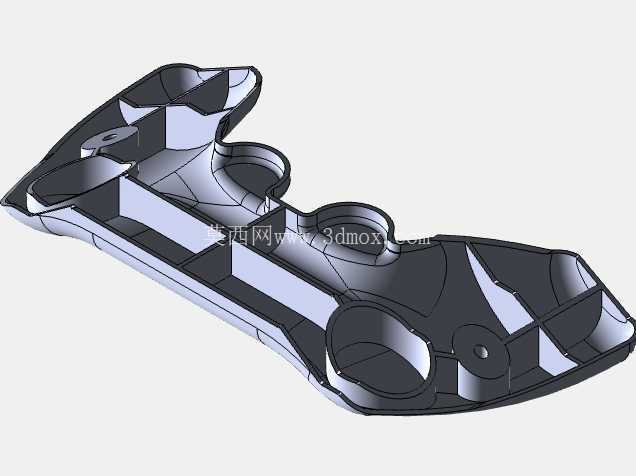

　　建模过程中所有曲面都采用G2连续过渡，相邻曲面的曲率变化平滑，没有突兀的折角，在光影下的反射线条连贯流畅，既满足外观设计的美学要求，也保证后续模具加工时的刀具路径可以平滑过渡，减少加工后的抛光工作量。内部的筋位布置沿受力方向延伸，筋位厚度设置为1.2mm，避免壁厚过厚导致的外观缩水，同时在握把位置的筋位做了网格状排布，提升握持时的抗挤压强度，即使从1.2米高度自由跌落至水泥地面，外壳也不会出现开裂的情况。
