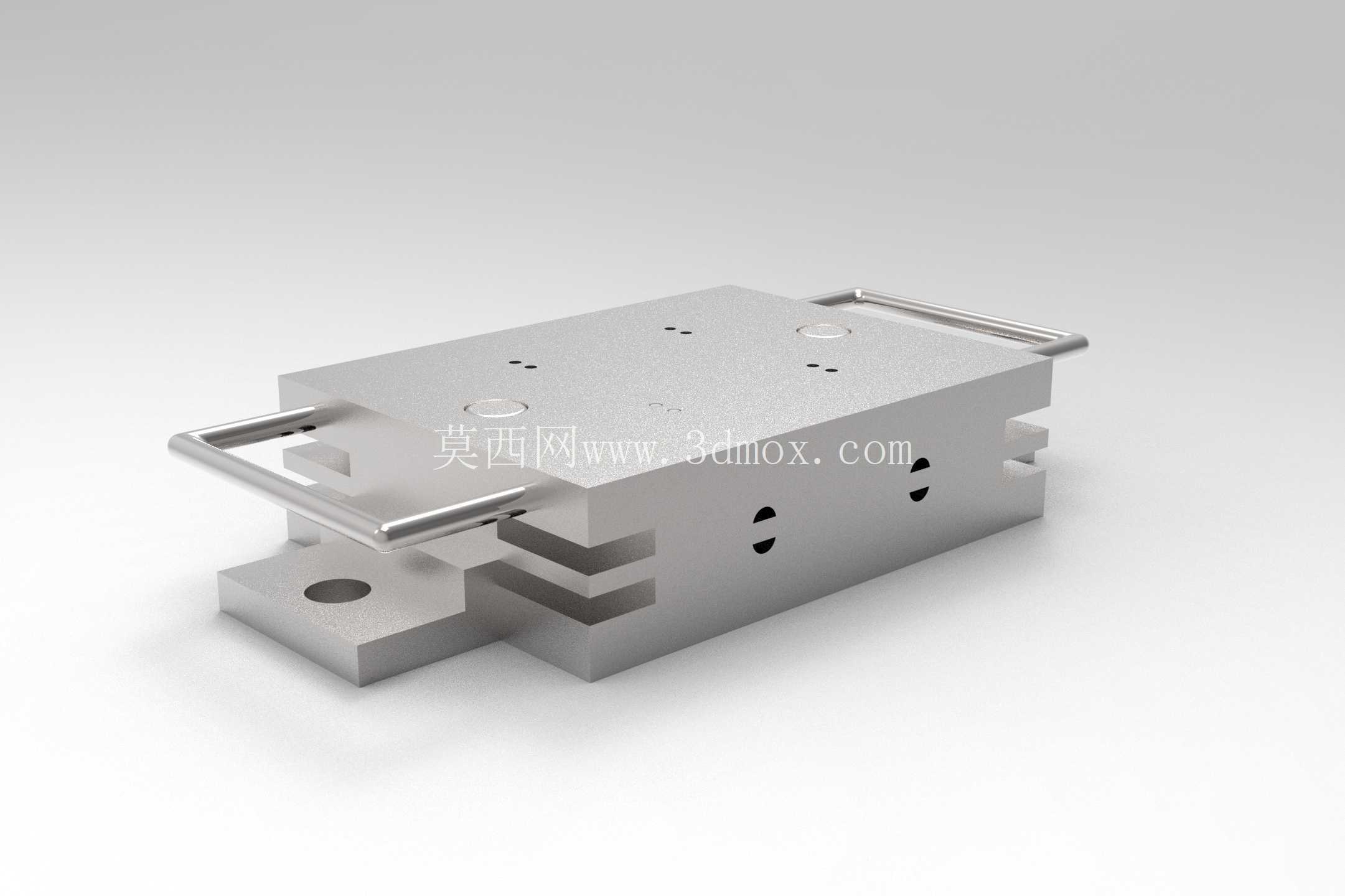

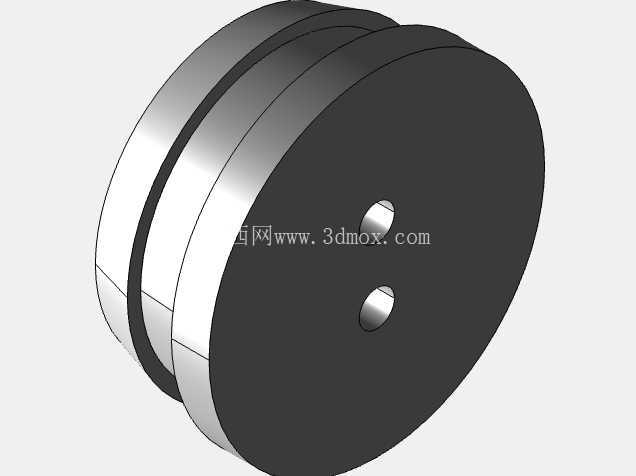

橡胶制品压缩成型用双开式钢制模具

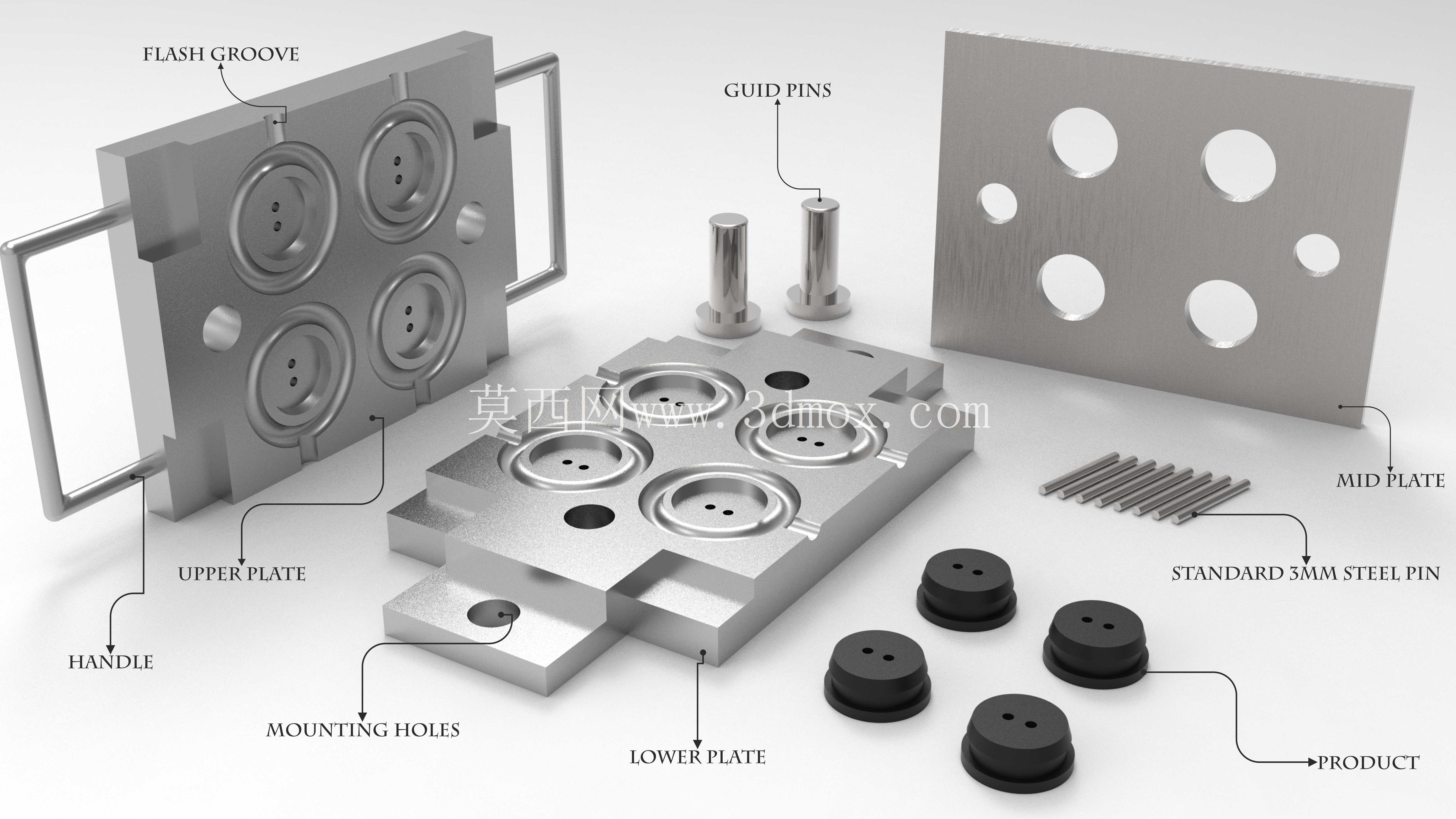

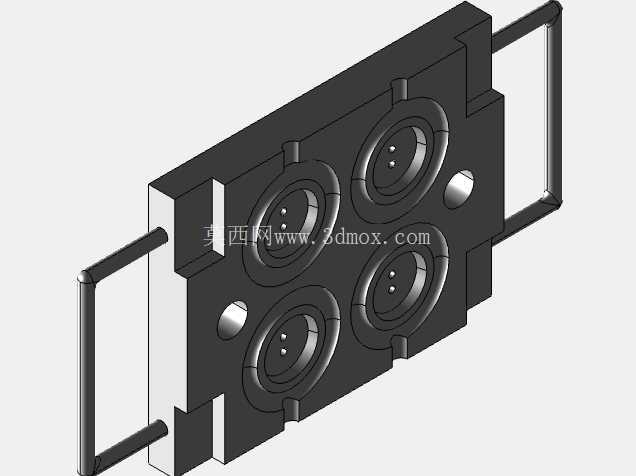

　　这套模压成型工装主要面向橡胶密封件、减震垫、异形橡胶杂件的批量硫化生产场景，在橡胶制品加工车间的平板硫化机工位配套使用，作业时将混炼好的橡胶坯料裁切至估算重量后放入模腔，合模后通过硫化机提供的恒定压力与温度，让橡胶材料在模腔内完成交联固化，最终得到尺寸精度符合要求的橡胶成品。从结构设计来看，模具采用上下对开的两板模结构，分型面设置在制品最大轮廓处，避免开模时拉伤橡胶制品表面，模腔周边开设了宽0.8mm、深0.3mm的溢料槽，多余的胶料会在合模压力下挤入溢料槽，既可以保证模腔内部压力充足，避免制品出现缺胶、气泡缺陷，也能减少飞边厚度，降低后续修边工序的工作量。模具两侧设置了一体式不锈钢搬运把手，把手直径12mm，

　　通过焊接方式与模架侧边固定，在模具重量达到22kg的情况下，两名操作人员可以通过把手平稳抬移模具，完成上下硫化机、清理模腔、更换作业工位的操作，避免徒手搬运时被高温模体烫伤。模架整体采用45号钢调质处理，调质硬度达到HB220-250，模腔表面做了硬铬电镀处理，镀层厚度0.02mm，表面粗糙度达到Ra0.8，既可以保证橡胶制品表面光洁度，也能避免橡胶在硫化过程中与模腔粘连，减少脱模剂的使用频率，延长模具的连续作业寿命。模具的安装边界完全适配常规300300mm工作台面的平板硫化机，模体整体长宽尺寸为280mm180mm，合模后总高度为95mm，上下模架的定位采用四个边角的锥面定位销，定位销锥度为1:50，

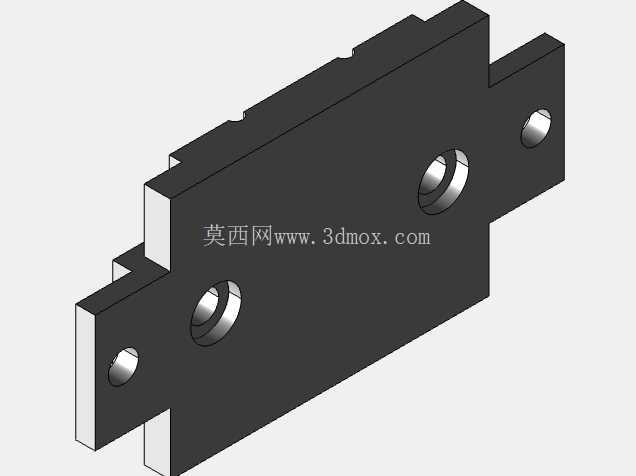

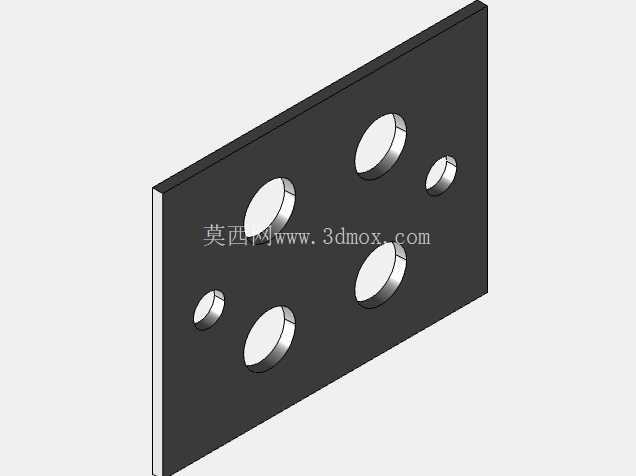

　　合模时可以自动导正上下模位置，避免合模错位导致的制品壁厚不均问题，定位销与销孔的配合间隙控制在0.02mm以内，保证长期反复开合模后定位精度不会出现明显偏移。模架上开设的四个直径8mm的通孔是安装固定孔，作业时可以通过T型螺栓将下模固定在硫化机下工作台面，避免合模过程中模具出现滑移，上模表面的两个圆形沉孔是与硫化机上热压盘的定位孔配合，保证上模受力均匀，不会出现偏载导致的模腔局部压力不足。在实际生产场景中，这类模具多用于中小批量的橡胶杂件生产，相比注塑结构的橡胶成型模，压缩模的结构更简单，加工成本更低，对于流动性较差的特种橡胶材料，比如氟橡胶、硅橡胶的厚壁制品，压缩成型的方式可以更好地保证材料填充密实，避免制品内部出现气孔。

　　模具的开合模导向没有额外加装导柱导套，而是依靠模架侧边的铣削定位面配合，在模架合模面的侧边做了15度的导入倒角，倒角高度5mm，即使操作人员合模时存在轻微的位置偏差，也能通过导入倒角顺利合模，降低操作难度。模腔的排布采用一模两腔的对称布局，两个模腔关于模具中心对称分布，保证合模时压力传递均匀，每个模腔的进料方向没有设置额外的流道，直接通过开放式型腔进料，适合坯料直接放置的压缩成型工艺，减少胶料在流道内的浪费。模具的上下模合模面做了平面磨床精磨处理，平面度控制在0.01mm/100mm以内，合模后分型面的间隙不超过0.02mm，避免硫化过程中胶料从分型面大量溢出，减少飞边的产生。在日常维护场景中，这套模具的结构没有复杂的抽芯、顶出机构，清理模腔时只需要打开上下模，用铜刷清理残留的胶边即可，不需要拆解复杂的内部零件，适合车间一线操作人员的日常维护作业，模具的边角都做了R3的圆角处理，避免搬运和操作过程中尖锐边角划伤操作人员，符合车间作业的安全要求。针对不同橡胶材料的硫化温度差异，模具的钢材耐温范围可以满足200℃以内的长期作业需求，不会因为长期高温作业出现模架变形，模体表面的氧化层处理可以减少车间潮湿环境下的锈蚀问题，延长模具的存放周期。
