直角5.08间距多规格可插拔螺钉接线端子

　　在工业控制板卡、电源模块、物联网终端设备的电气互联场景里，接线端子的选型直接决定了现场布线效率与长期连接可靠性，这款直角结构的可插拔螺钉接线端子，就是针对板侧垂直出线的安装空间约束开发的互联元件。从实际应用场景来看，这类端子广泛用在交流稳压电源、PLC扩展模块、小型工控驱动板的输入输出接线位，尤其是设备内部布线空间局促、导线需要沿PCB板面平行方向引出的场合，直角弯针的结构能避免导线垂直翘起占用上层装配空间，减少设备内部的布线干涉风险。

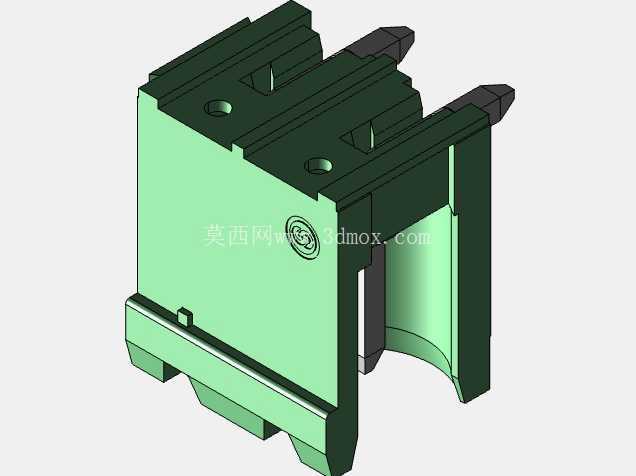

　　从功能特性上看，这款端子采用公母对插的分体式设计，公座为直插焊板结构，焊接固定在PCB板上，母座带螺钉压线结构，现场接线时可以先将导线压接在母座上，再整体插合到板载公座上，相比传统一体式焊接端子，后期设备维护时不需要逐根拆焊导线，直接拔下母座就能完成板卡更换，大幅降低现场运维的工作量。端子的压线方式采用螺钉锁紧结构，适配28-12AWG线径的多股或单股铜导线，拧紧螺钉时压线块会均匀压紧导线线芯，避免冷压端子压接不良带来的接触电阻过大问题，同时能承受一定的导线拉拽力，符合工业现场布线的抗拉要求。电气参数上，端子的额定耐压达到300V，额定载流15A，能覆盖绝大多数低压工控、民用电子设备的电源与信号传输需求，绝缘本体采用耐高温工程塑料注塑成型，能承受250℃持续5秒的波峰焊温度，焊接过程中不会出现本体变形、针位偏移的问题，绝缘电阻达到5000MΩ/1000V，能避免相邻针位之间的爬电击穿风险。

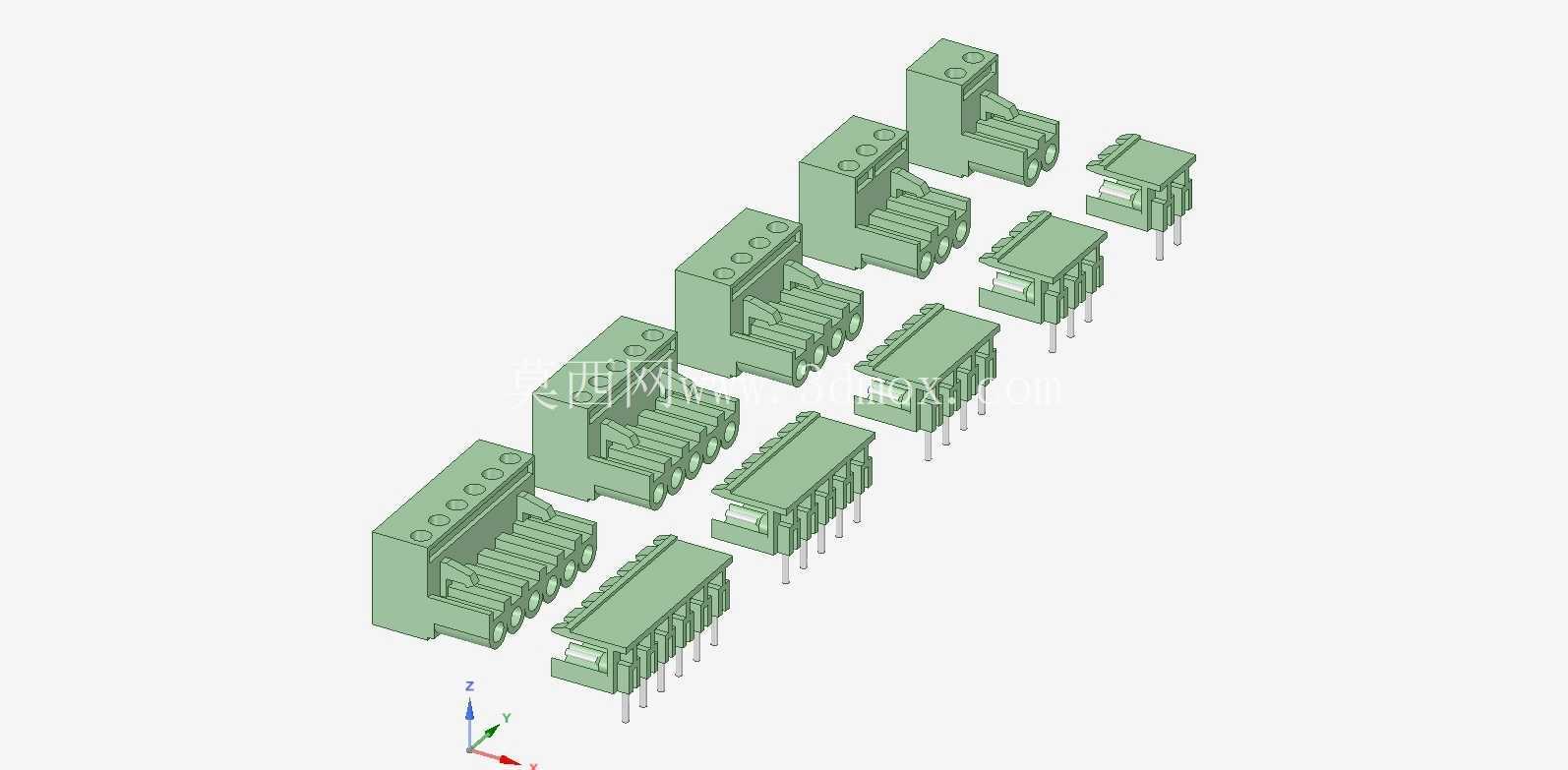

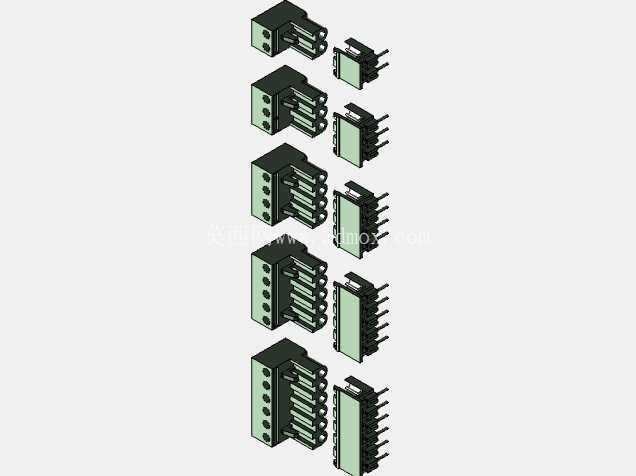

　　设计思路上，这款端子做了2针到6针的多针位规格覆盖，设计人员可以根据板卡实际的接线回路数量选择对应针位的型号，不需要额外拼接端子，减少BOM物料种类。5.08mm的针位间距是工业接线端子的通用标准间距，这个间距既能保证相邻针位之间的爬电距离满足低压电气安规要求，又能控制端子的整体宽度，避免在PCB上占用过多的布线空间。直角弯针的焊脚长度做了统一尺寸设计，焊脚伸出PCB背面的长度控制在1.8mm，刚好适配1.6mm标准厚度PCB的波峰焊工艺要求，过炉后焊锡能均匀包裹焊脚，不会出现焊脚过长顶到设备外壳、或者焊脚过短焊接不牢的问题。公母座对插位置做了防呆导向结构，插合时只有方向正确才能完全插入，能避免现场运维时插反导致的接线短路问题，插合后公母座之间有卡扣锁紧结构，设备运输或者受振动时不会出现松脱掉落的情况。

　　从安装边界尺寸来看，单针位的本体宽度为5.08mm，2针型号的总宽度为10.16mm，6针型号的总宽度为30.48mm，设计PCB封装时需要在端子本体外侧预留至少2mm的操作空间，方便螺丝刀拧紧压线螺钉，母座的接线口方向与PCB板面平行，导线插入后沿板面延伸，不会超出PCB板的边缘投影范围，适合用在板卡并排安装的机箱内部，避免相邻板卡之间的导线互相干涉。端子的本体高度从PCB板面算起为14.2mm，上层板卡或者设备外壳与PCB之间的安装净空只要大于15mm就能完成装配，对紧凑型设备的内部空间利用率提升非常明显。焊盘设计采用标准的方形焊盘，焊盘直径2.2mm，相邻焊盘中心间距严格控制在5.08mm±0.1mm，能兼容主流SMT与波峰焊工艺的生产要求，不需要额外定制钢网或者调整焊接参数。

　　在实际选型使用时，需要注意如果用于大电流持续供电回路，要根据实际载流降额使用，比如环境温度超过40℃时，建议实际工作电流不超过额定值的80%，避免长期发热导致塑料本体老化。压线时要将导线线芯完全插入压线孔底部，螺钉拧紧扭矩控制在0.5-0.6N·m，扭矩过大容易压断线芯，扭矩过小会导致接触电阻过大发热。公母座插合时要确保完全插到位，听到卡扣卡合的声响后再拉扯导线确认锁紧，避免虚接带来的故障隐患。
