移动式螺旋输送给料设备结构设计

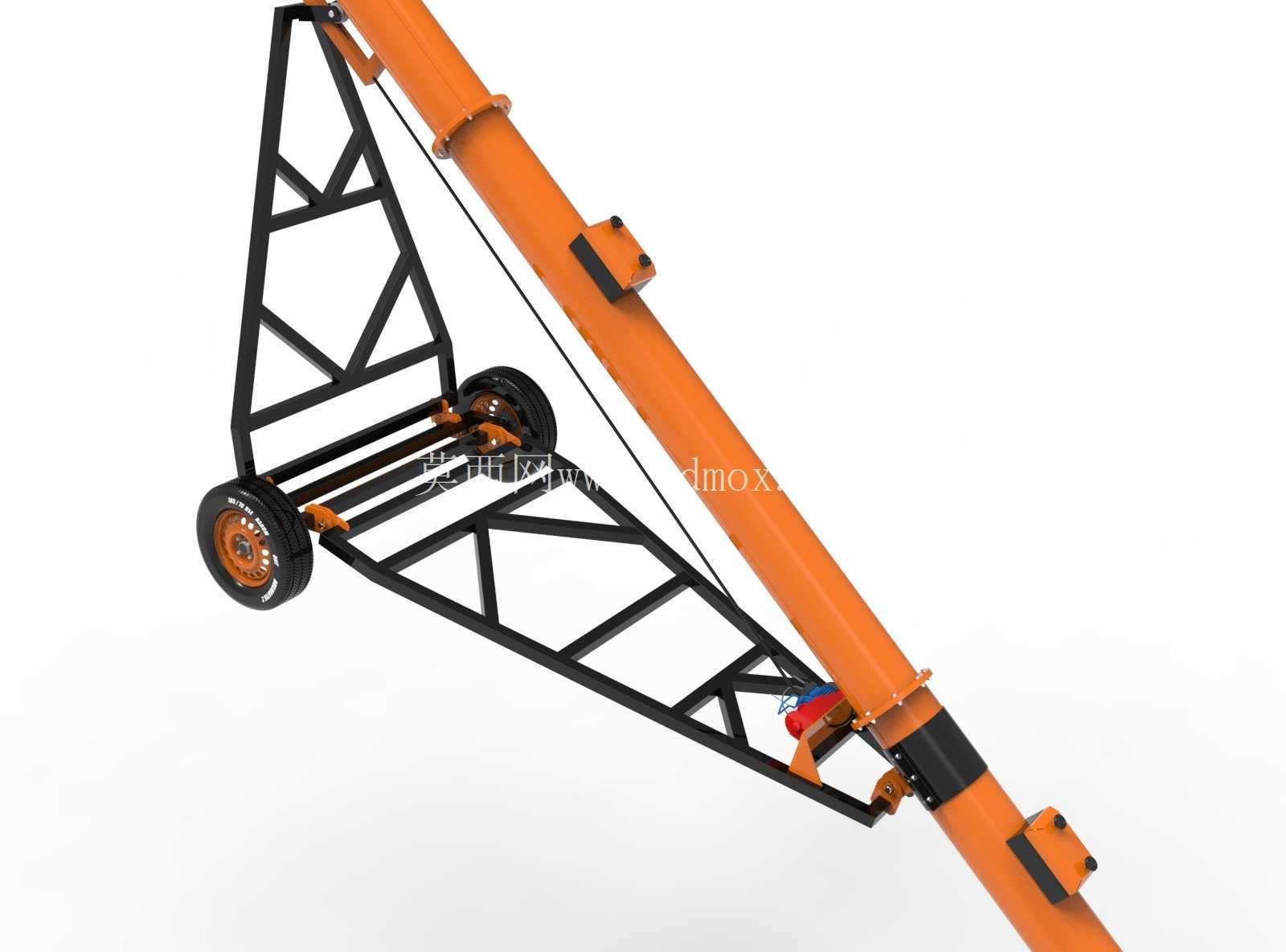

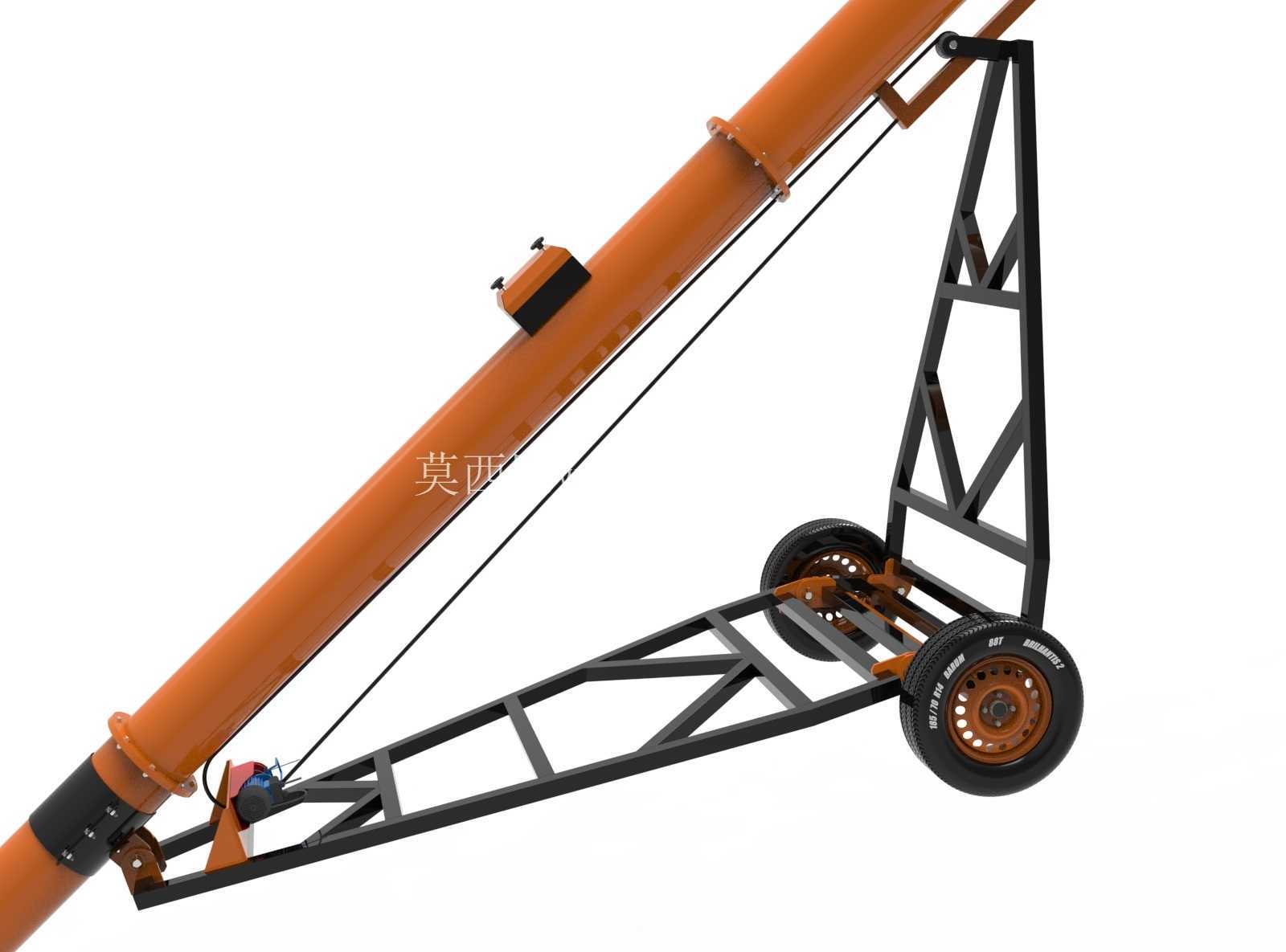

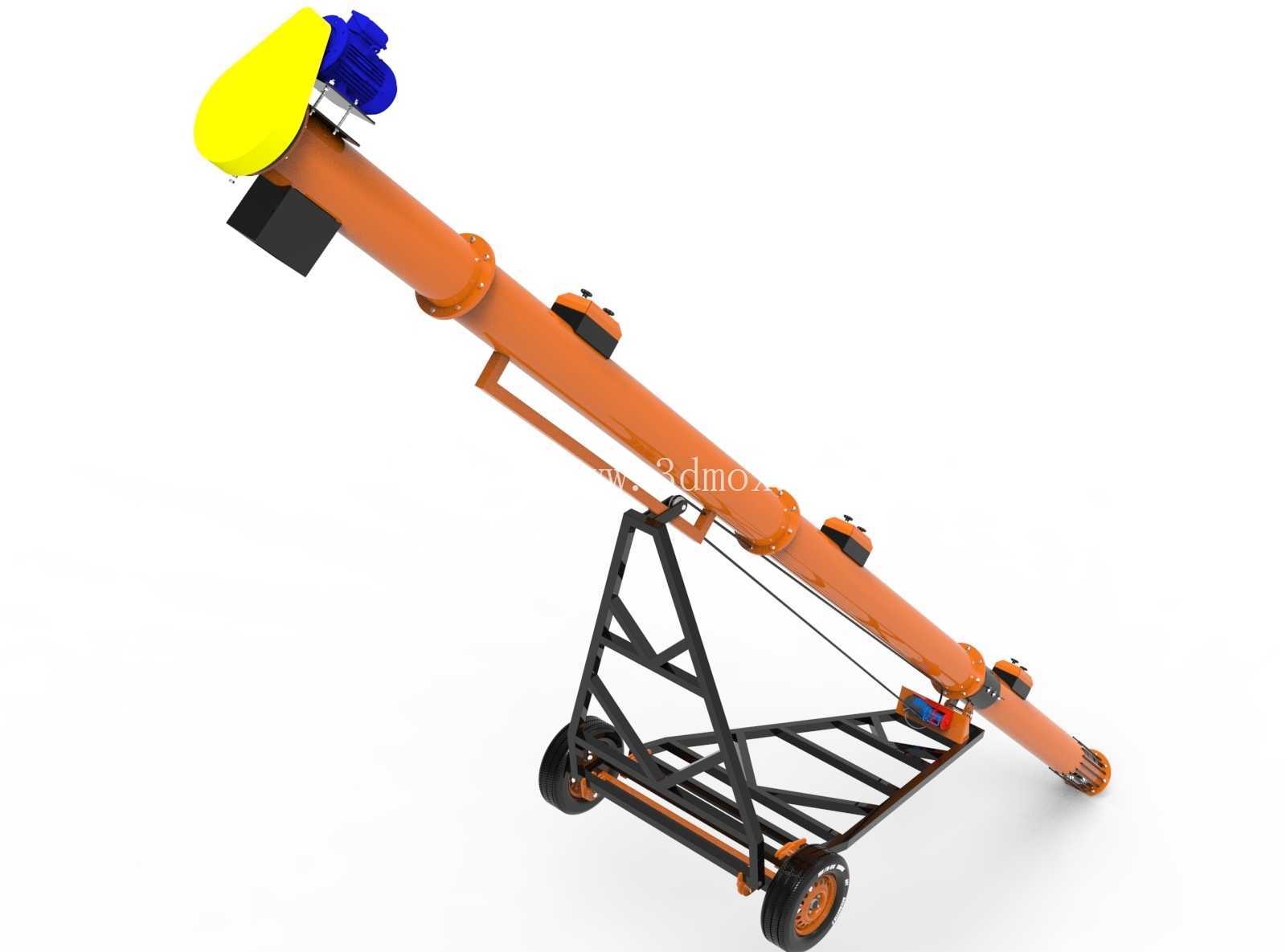

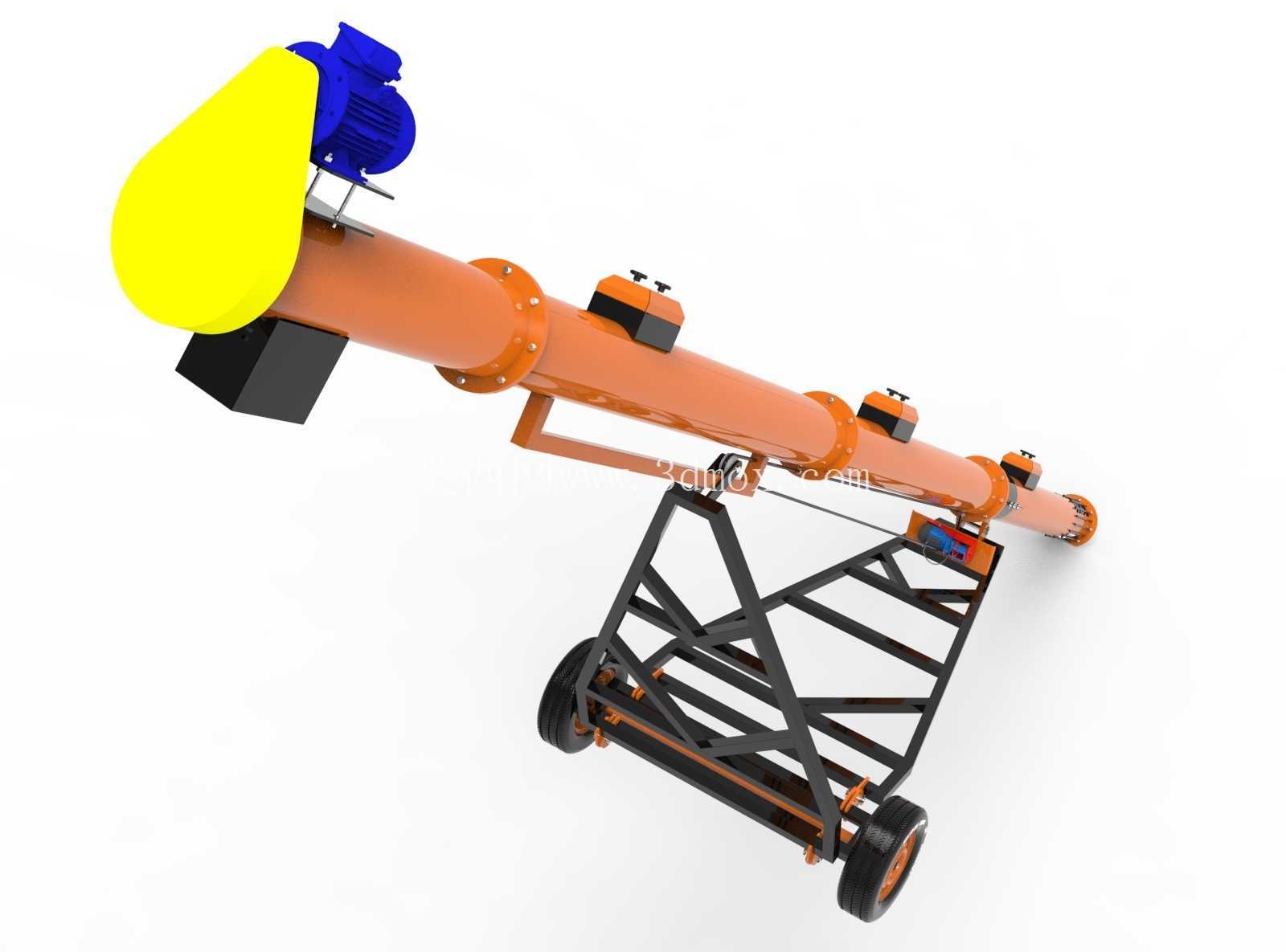

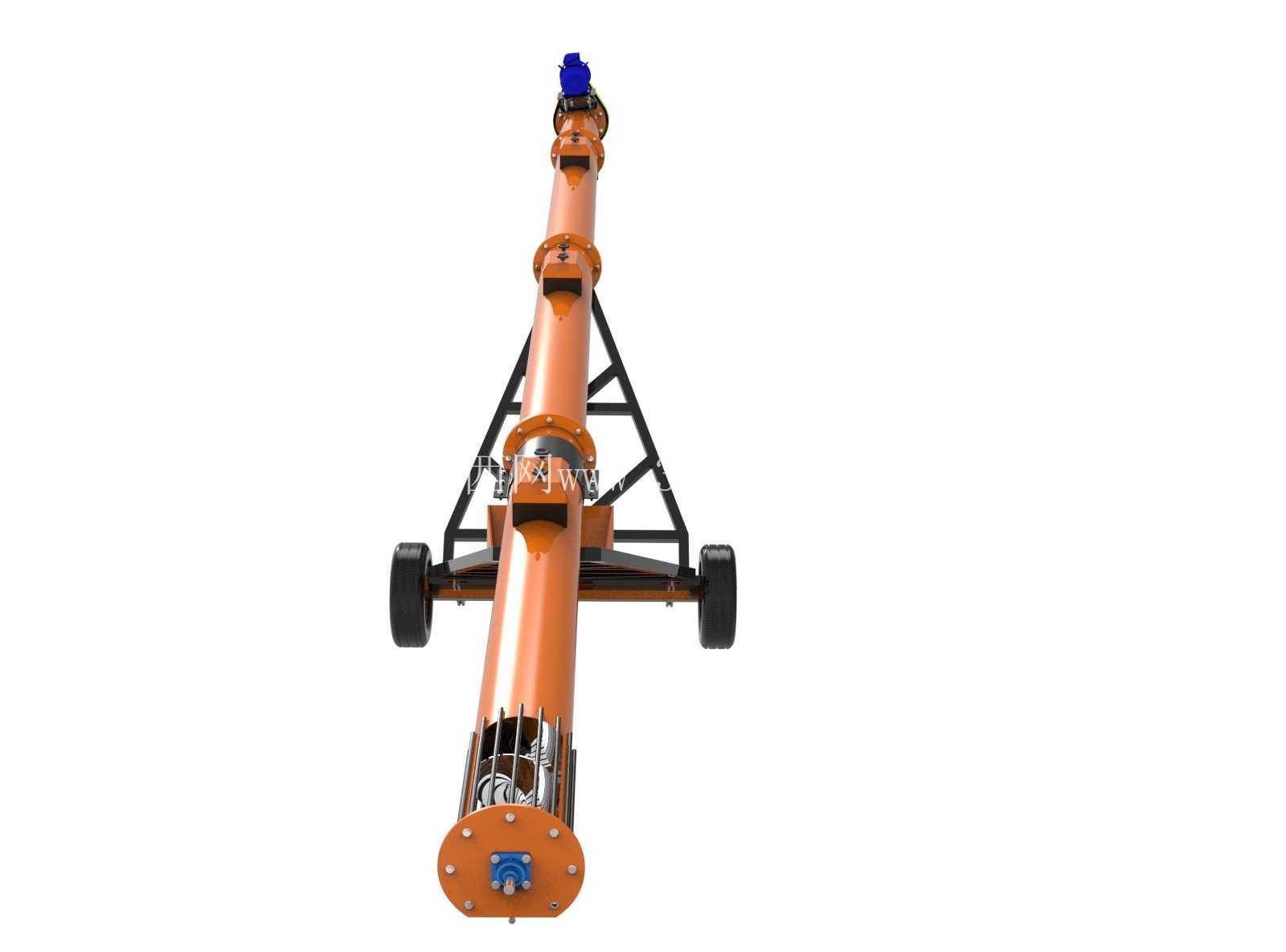

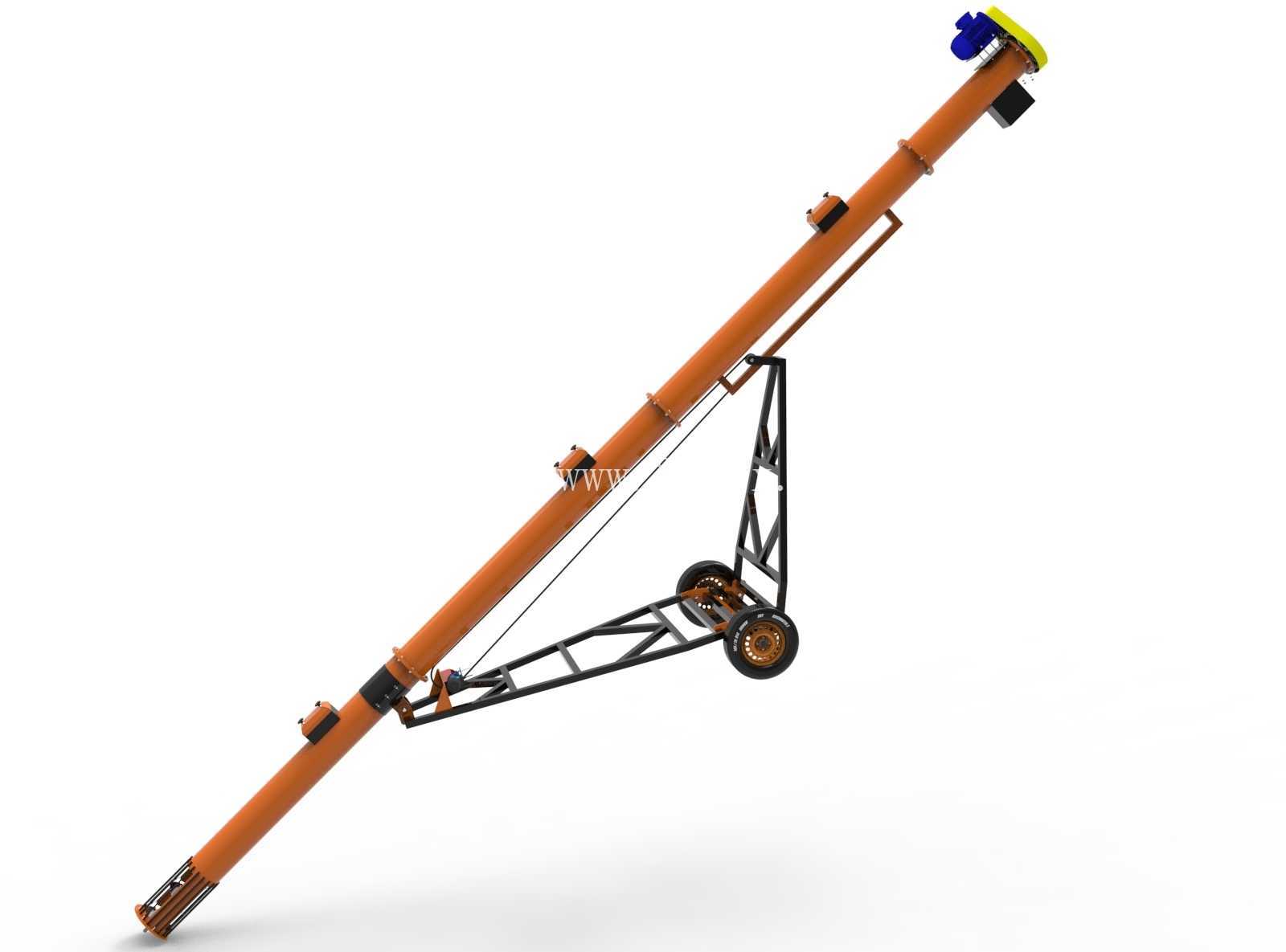

　　这款移动式螺旋输送设备的三维结构，核心针对散状颗粒、粉状物料的短距离转运、上料工况设计，常见于粮食收储点的散粮装车转堆、饲料加工厂的原料仓补料、小型建材作坊的粉料转运、农牧场颗粒饲料投喂输送等场景，解决固定输送设备转场不便、小范围多点位给料需要反复拆装管路的痛点。从结构设计逻辑来看，整体采用倾斜布置的管式螺旋主体作为核心输送单元，管体内置连续螺旋叶片，通过顶端的驱动单元带动叶片回转，推动管内物料沿管壁从底端进料口向顶端出料口移动，全程封闭输送可减少粉料、颗粒料在转运过程中的扬尘洒落，降低物料损耗同时改善作业区域环境。设备的支撑结构采用桁架式三角支撑框架，相比实心板材支撑在保证结构刚度的前提下大幅降低整机自重，

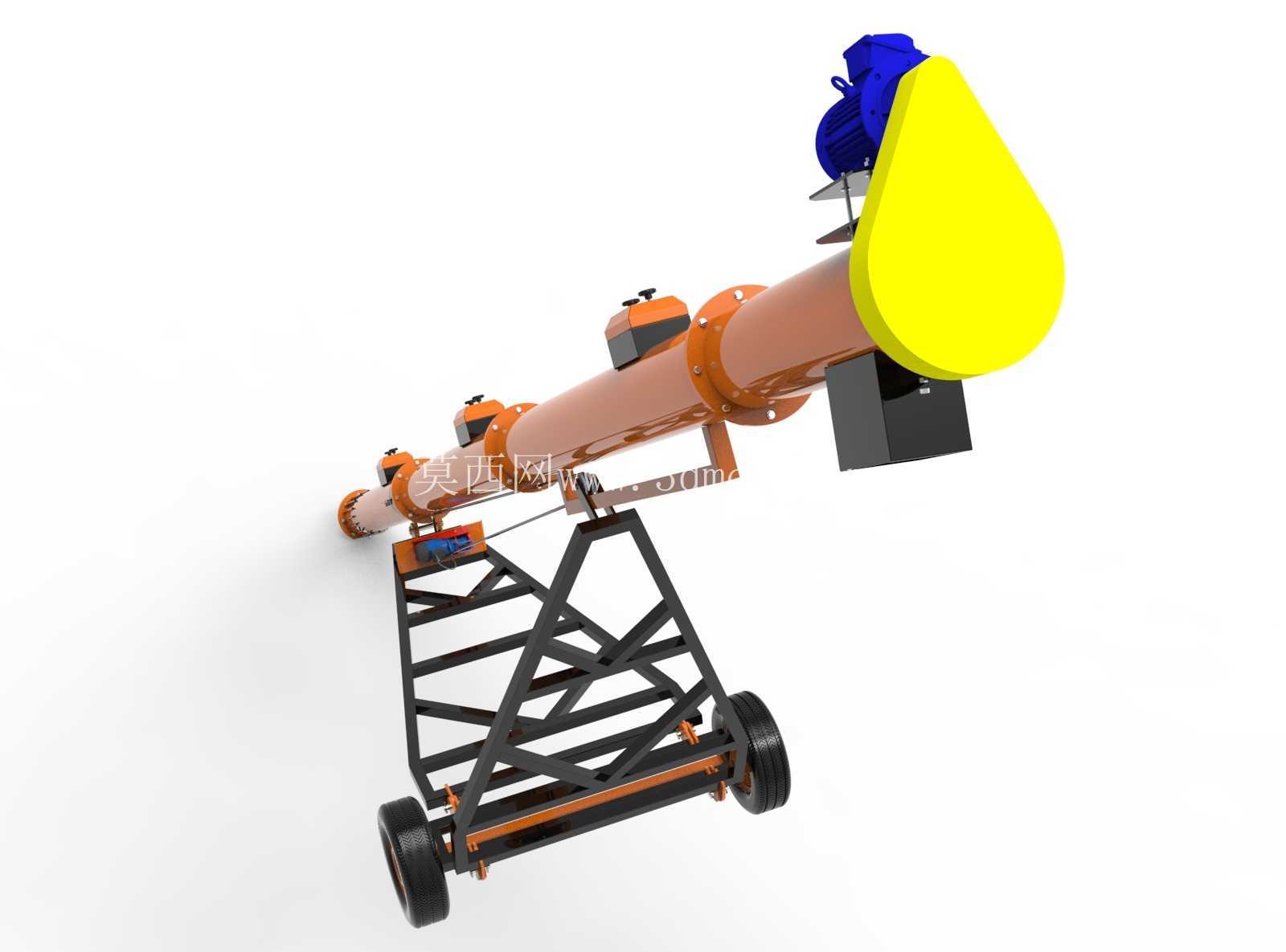

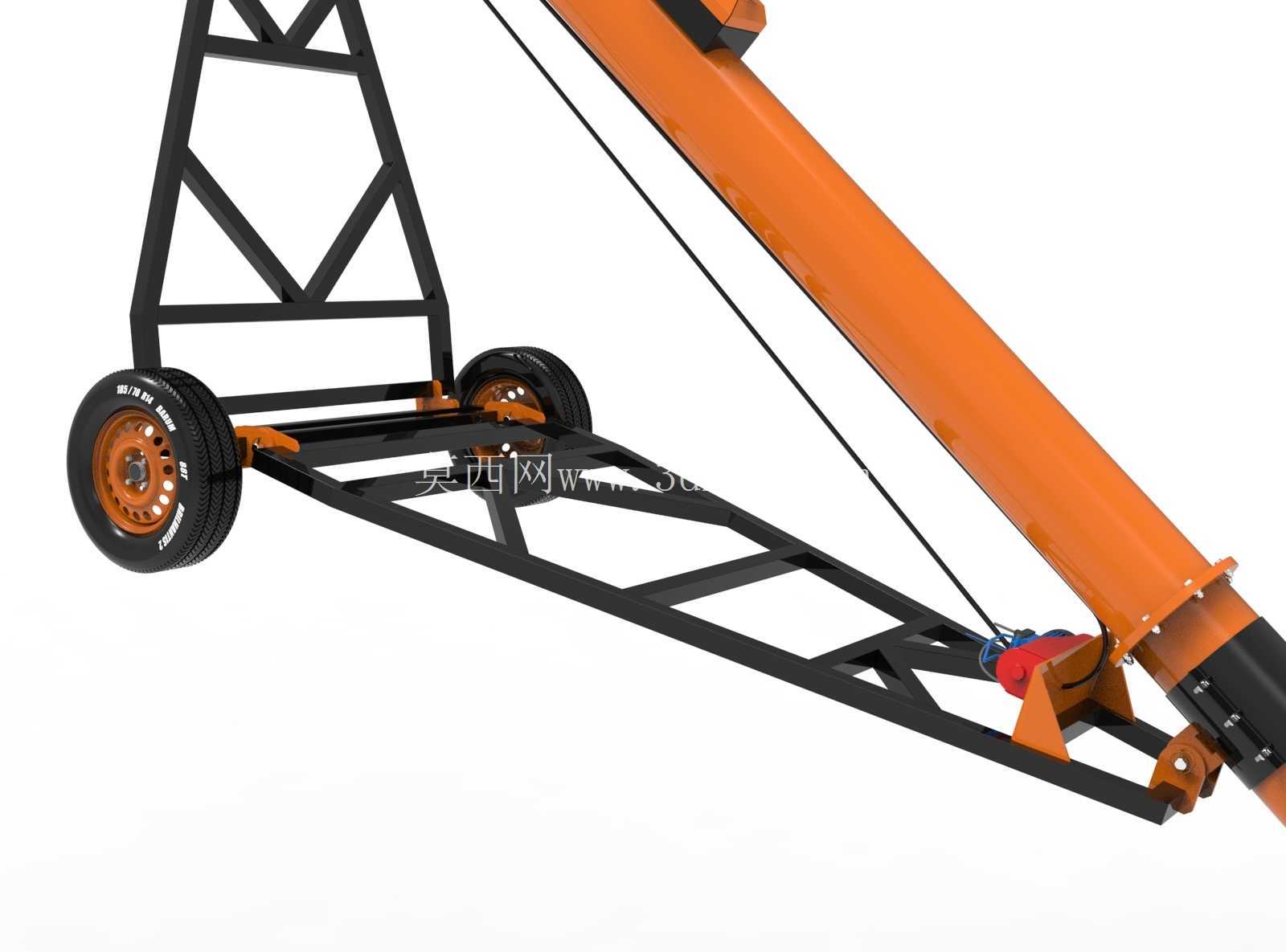

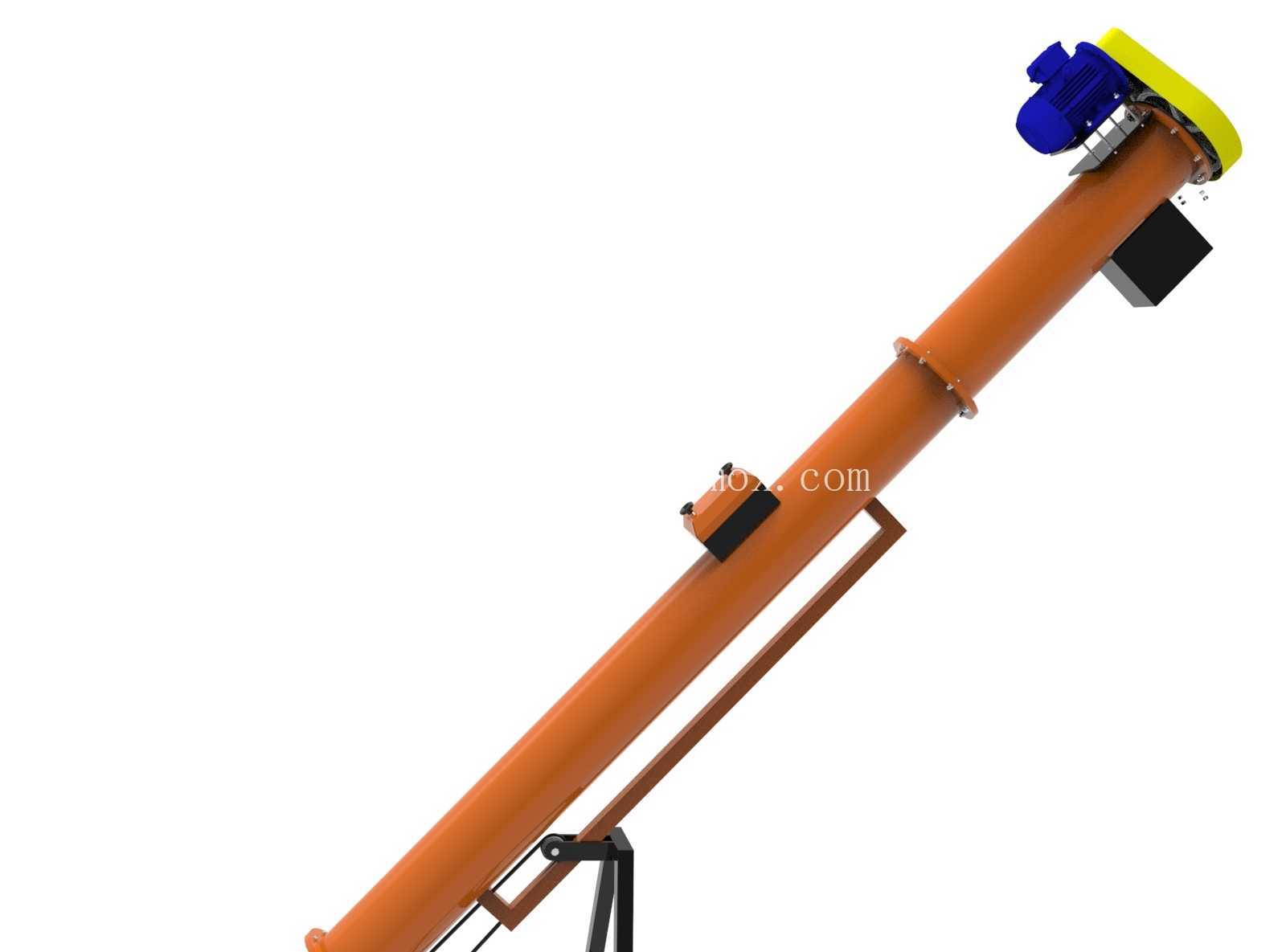

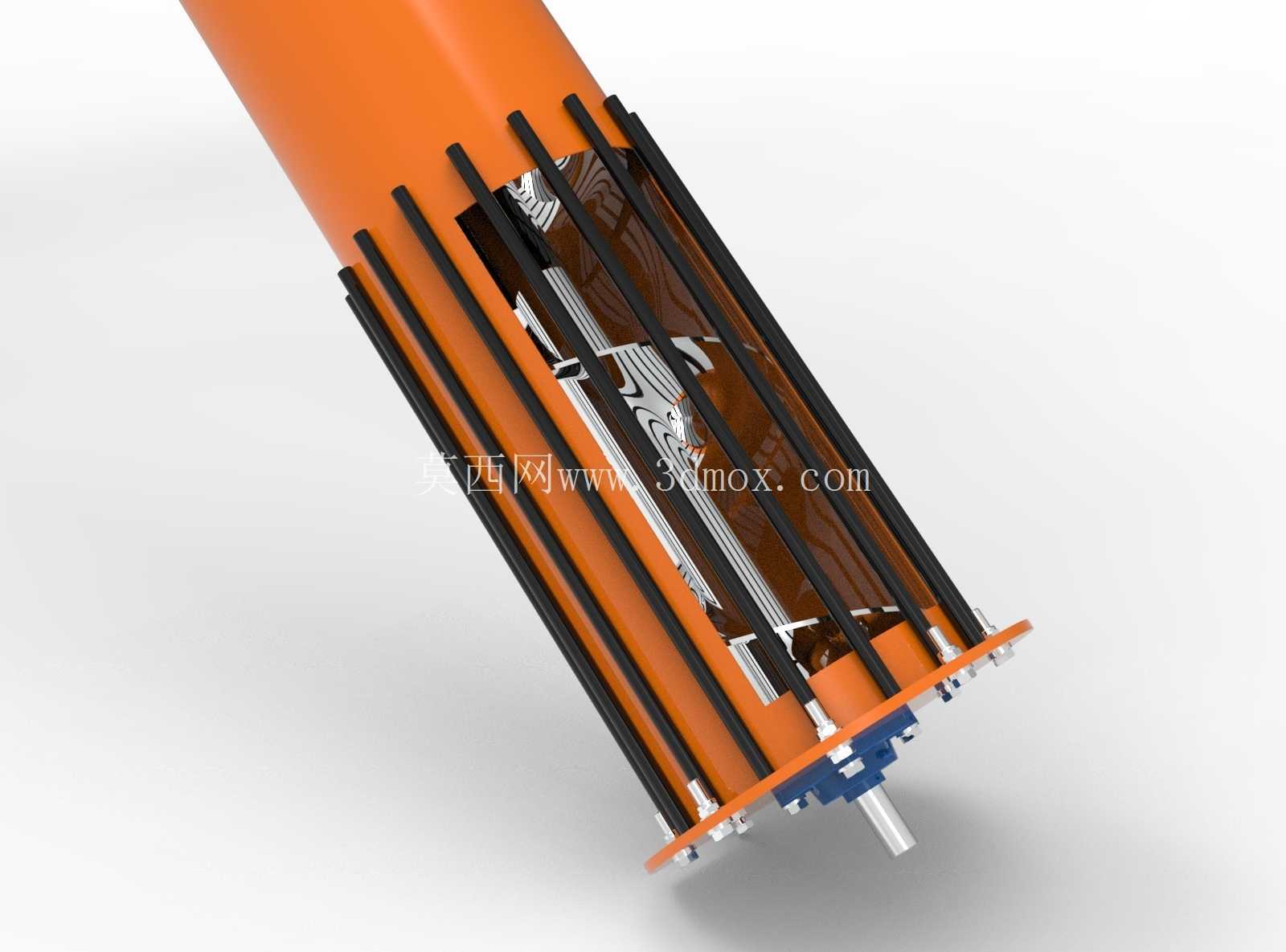

　　框架底端配置两个充气橡胶脚轮，搭配可调节的支撑支杆，转场时可将支杆收起，通过人力或小型牵引设备拖动设备在平整硬化场地移动，到位后放下支杆调整支撑高度，可根据接料点位的高度差调整螺旋主体的倾斜角度，适配不同高度的受料设备进料口，角度调整范围覆盖25度到60度区间，可覆盖常规1.2米到4.5米的出料高度差，满足多数小型加工点位的上料高度需求。螺旋主体的进料端设置敞口式进料斗，斗体边缘做外翻折边加强，可承受人工倒料或者小型装载机上料时的冲击载荷，进料口位置设置可调节的插板阀，可通过调整插板开度控制进料量，避免进料过多导致螺旋管堵转、负载过载。驱动单元布置在螺旋管的顶端出料侧，采用直联减速电机的安装形式，

　　相比底端驱动可避免物料泄漏进入驱动端密封结构，降低密封件的磨损速率，驱动端与螺旋轴的连接采用花键联接，传递扭矩更稳定，同时方便后期拆解维护更换叶片或者密封件。设备的整体外形在收拢支杆、调整至最小倾斜角度时，整机长度控制在5.8米以内，宽度不超过1.1米，高度不超过2.2米，可顺利通过常规厂区、库房的标准门洞，无需额外拆解即可完成车间内、库区间的转场移动。安装边界方面，设备作业时需要保证放置地面的平整度误差不超过5度，支杆底端的支撑垫板需要完全贴合地面，单点位支撑承载力不低于800kg，避免设备满载作业时出现侧翻、下沉；螺旋主体的倾斜角度调整时，需要同步调整支撑框架的锁紧螺栓，所有锁紧点的扭矩达到设计值后才可启动设备，

　　空载试运行无异常异响、晃动后再开始进料作业。结构细节上，螺旋管的中间段设置两个吊挂轴承座，用于支撑长尺寸螺旋轴的中段位置，避免长轴回转时出现挠曲变形、刮蹭管壁，吊挂轴承采用外置式密封结构，可避免粉尘进入轴承滚道，延长轴承维护周期；管体的外壁设置多个管卡式固定点，可根据需要加装振动器，针对流动性较差的粉料可通过小幅振动避免物料粘壁、架桥；轮组的安装位置做了偏心配重设计，设备空载拖动时重心偏向轮组一侧，拖动时无需额外施加过大的抬升力即可转向移动。出料口位置设置可旋转的出料溜管，可360度调整出料方向，适配不同方位的受料点位，无需整体挪动设备即可调整落料位置，减少多点位给料时的调整工作量。
