小型带式水平输送设备结构设计

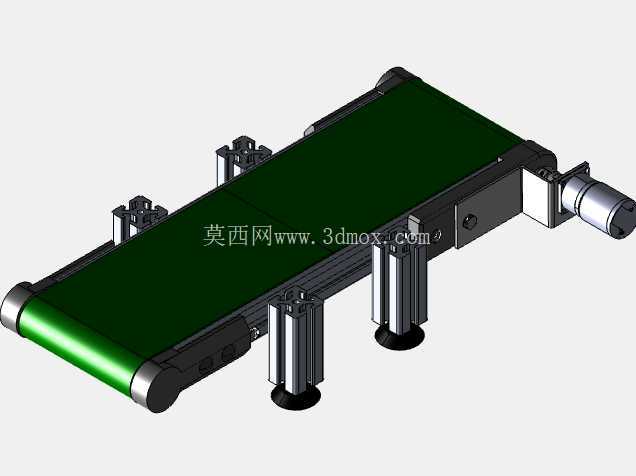

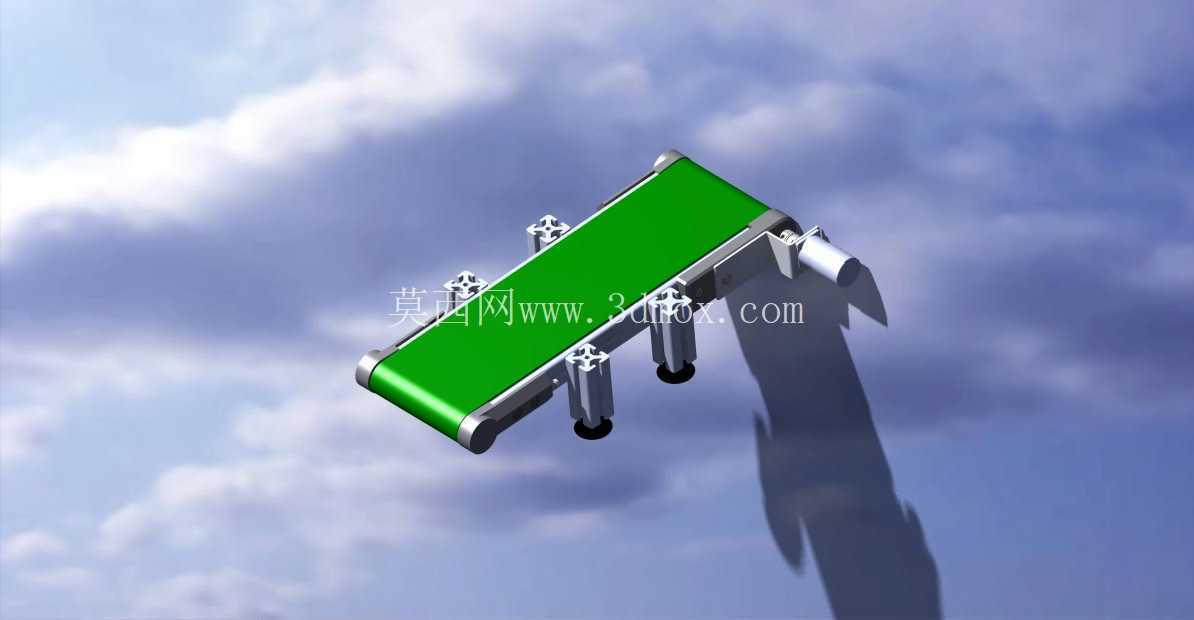

　　这款小型带式输送结构，主要面向轻工装配、电子零部件周转、小型包装件转运这类短距离物料传输场景，在桌面级工作站、小型装配线的工位衔接环节适配性极强，相比大型工业输送线，它的占地边界更小，不需要预留大面积的安装空间，可直接放置在工作台面或者配套小型支架上使用，也能嵌入到紧凑布局的自动化单元里完成工序间的工件传递。从结构设计逻辑来看，整体采用倾斜抬升的布置形式，进料端高度更低，方便操作人员手动上料，出料端对接下一工位的接料位置，避免物料转运的高度差磕碰。主体承载框架采用型材拼接的思路，四根可调支脚分布在机架四角，支脚底部带防滑减震垫，既可以通过调节支脚的旋入长度来调整整体输送面的水平度，也能适配不同高度的对接工位，

　　支脚与机架的连接位置做了加强筋结构，避免长时间运行出现机架晃动的问题。输送面采用绿色PVC平皮带，这类皮带的表面摩擦系数适中，不会刮伤输送的工件表面，同时具备一定的耐磨特性，适合输送重量在5kg以内的小型工件，皮带的张紧结构设计在两端的辊筒安装座上，通过调整安装座的前后位置就能改变皮带张紧度，不需要拆解整体机架就能完成皮带的更换与张紧调试，日常维护的操作门槛很低。驱动单元布置在出料端的一侧，采用直连式的驱动辊筒结构，电机输出轴直接和主动辊筒连接，省去了额外的链传动或者带传动结构，减少了传动环节的能量损耗，也降低了传动部件的故障点，驱动端的护罩做了圆弧过渡处理，避免操作人员误触转动部件，符合小型设备的安全防护要求。

　　两端的辊筒都采用了腰鼓形的辊面设计，能在皮带运行过程中自动纠偏，避免皮带长时间运行出现跑偏、边缘磨损的问题，辊筒两端采用深沟球轴承支撑，转动阻力小，运行过程的噪音更低，适合在车间内部的人员操作区域使用。从安装边界来看，设备整体的长度方向尺寸控制在1米以内，宽度方向不超过400mm，整体高度可通过支脚在200mm到400mm之间调节，不需要做地面预埋固定，直接放置在平整地面就能稳定运行，对于需要经常调整生产线布局的小型加工车间来说，挪动和重新定位都非常方便。在实际使用场景里，这类小型输送机可以单独作为人工上料的输送载体，也可以多台拼接组成更长的输送线，还能和小型分拣机构、检测工位配合，完成工件的自动流转，比如在电子元器件的组装线上，

　　它可以把PCB板从焊接工位传递到检测工位；在小型食品包装环节，能把包装完成的小袋产品传递到装箱工位；在五金小零件的加工环节，也能承接机床出料的工件，传递到物料收集盒里。设计过程中特意控制了整体的重量，整体机架采用轻量化的结构设计，在保证结构刚性的前提下减少了不必要的材料冗余，单人就能完成设备的搬运与位置调整。皮带下方的承托面采用了光滑的支撑板结构，避免皮带在承载工件时出现下凹变形，保证输送面的平整度，即使输送尺寸较小的片状工件也不会出现卡滞的问题。两侧的机架侧边预留了安装附件的螺孔位置，可以根据实际使用需求加装侧边挡板、光电传感器安装架、工件导向条等附件，不需要额外在机架上钻孔加工，拓展性更强。在运行参数匹配上，驱动电机的转速匹配了常规小型输送线的运行速度，输送速度在0.1m/s到0.3m/s之间可调，能适配不同节拍的生产工位，不会因为速度过快导致工件滑落，也不会因为速度过慢影响生产效率。整体结构没有复杂的异形零件，大部分零部件都是标准件，加工和采购成本都比较低，后期如果出现易损件损坏，也能快速找到替换配件，降低设备的全生命周期使用成本。
