马铃薯倾斜上料升降输送设备结构

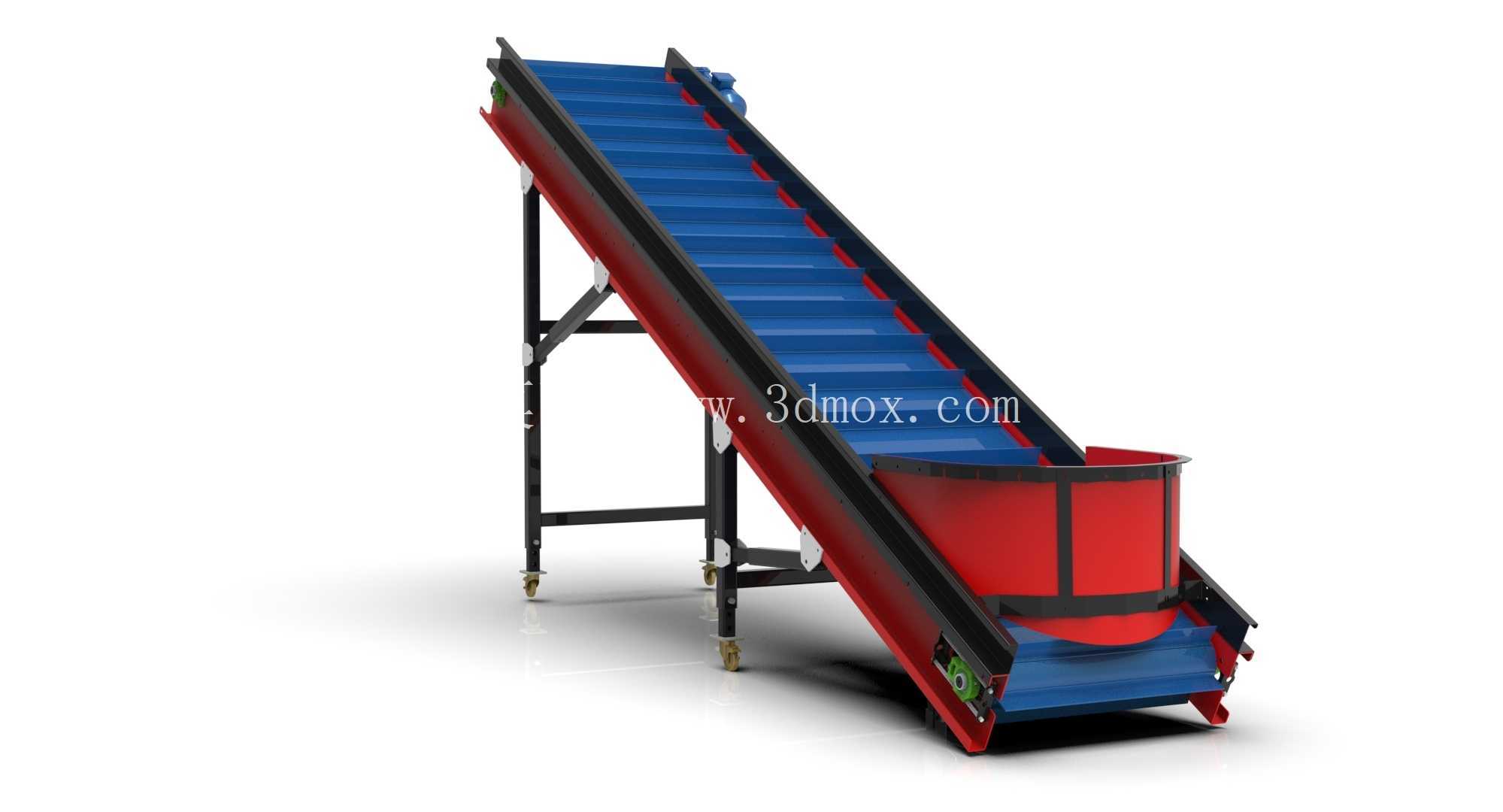

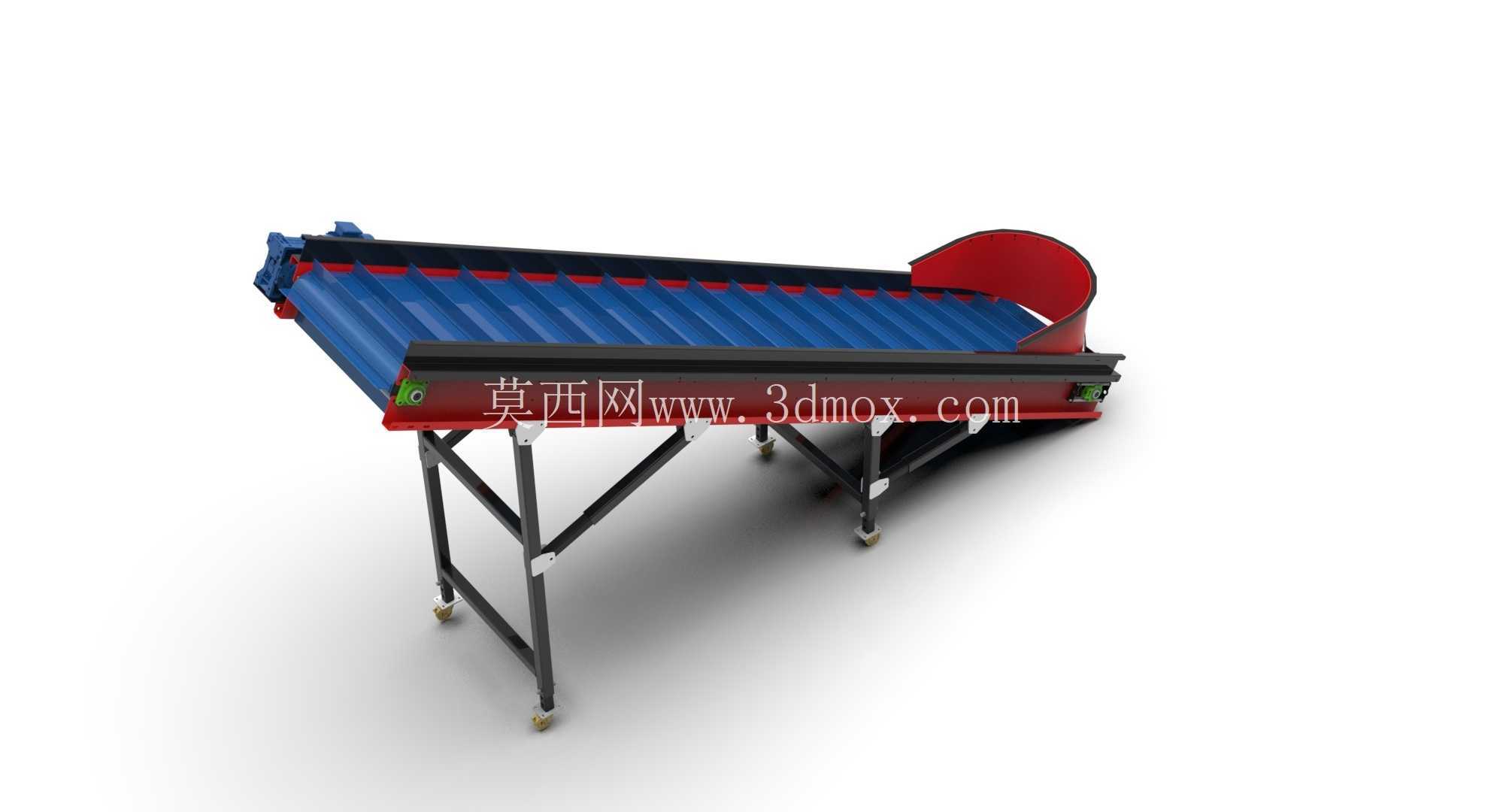

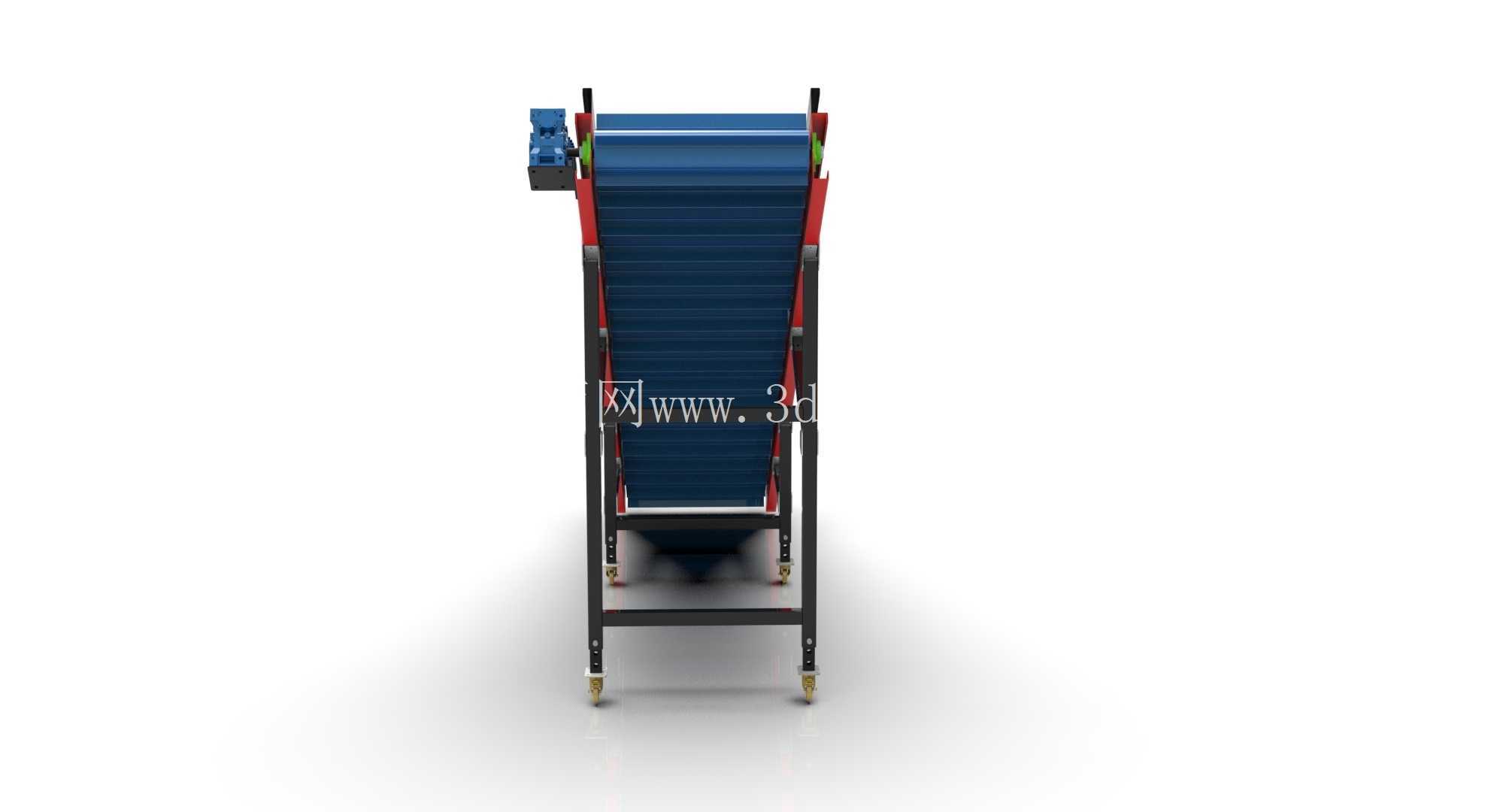

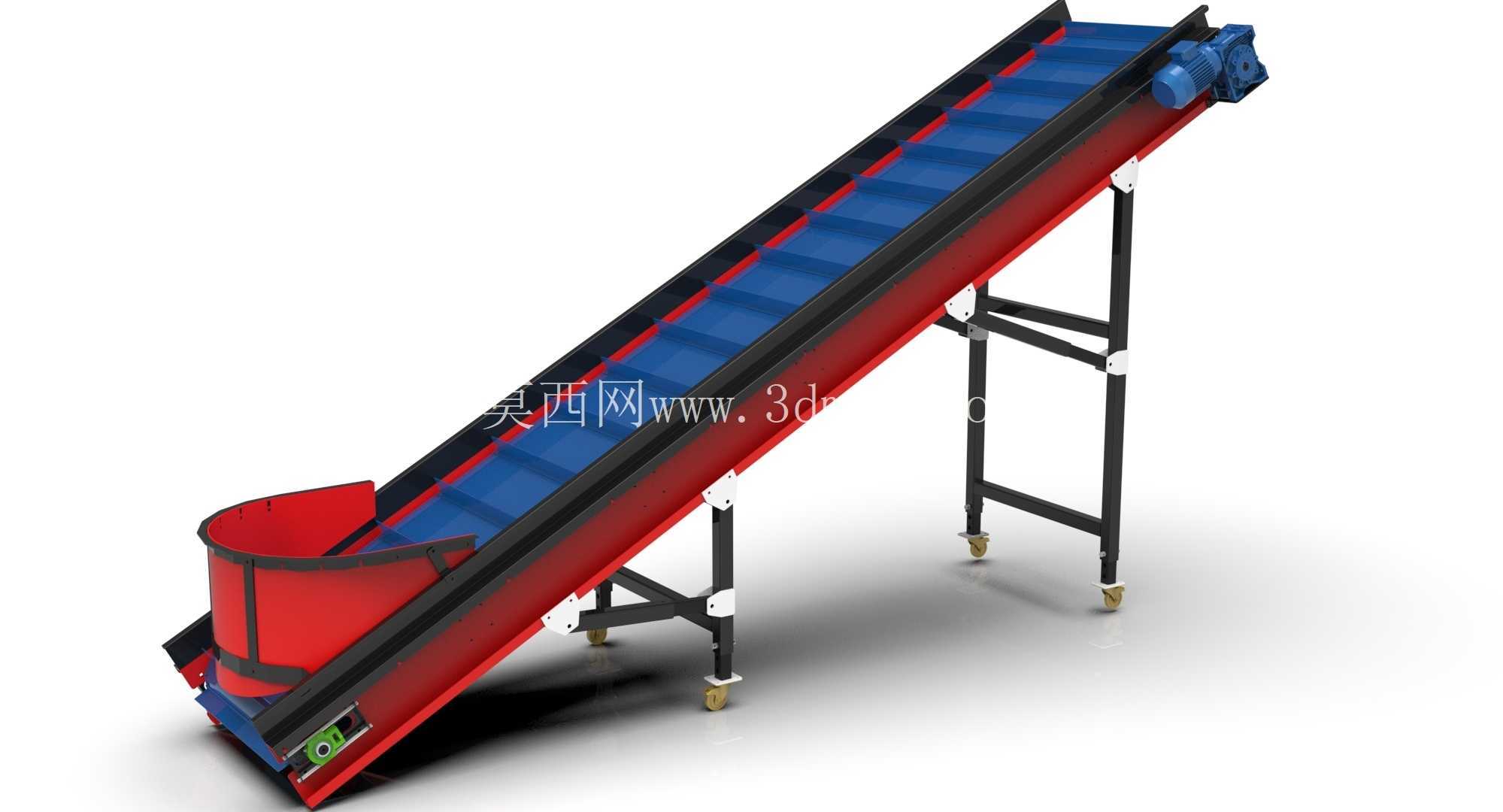

　　该设备主要面向马铃薯初加工生产线的上料工位设计，可衔接清洗、分选、去皮等前后工序，解决散料从低位料堆到高位加工设备的连续提升输送需求，也可适配红薯、洋葱等近似规格的根茎类农产品输送场景，在中小型农产品加工车间、净菜处理站点的产线布局中，能有效减少人工上料的弯腰搬运频次，降低产线人工投入强度。设备采用倾斜布置的带式输送结构，入料端配置敞口式受料斗，可承接人工倾倒或者小型铲料设备送入的散状马铃薯，料斗边缘做圆弧过渡处理，避免物料卡滞磕碰造成表皮损伤，适配鲜食马铃薯的输送要求，减少输送过程中的物料损耗。输送段的带面两侧设置挡边结构，防止倾斜输送过程中马铃薯沿带面滚落，挡边高度根据马铃薯常见的单果尺寸区间设计，

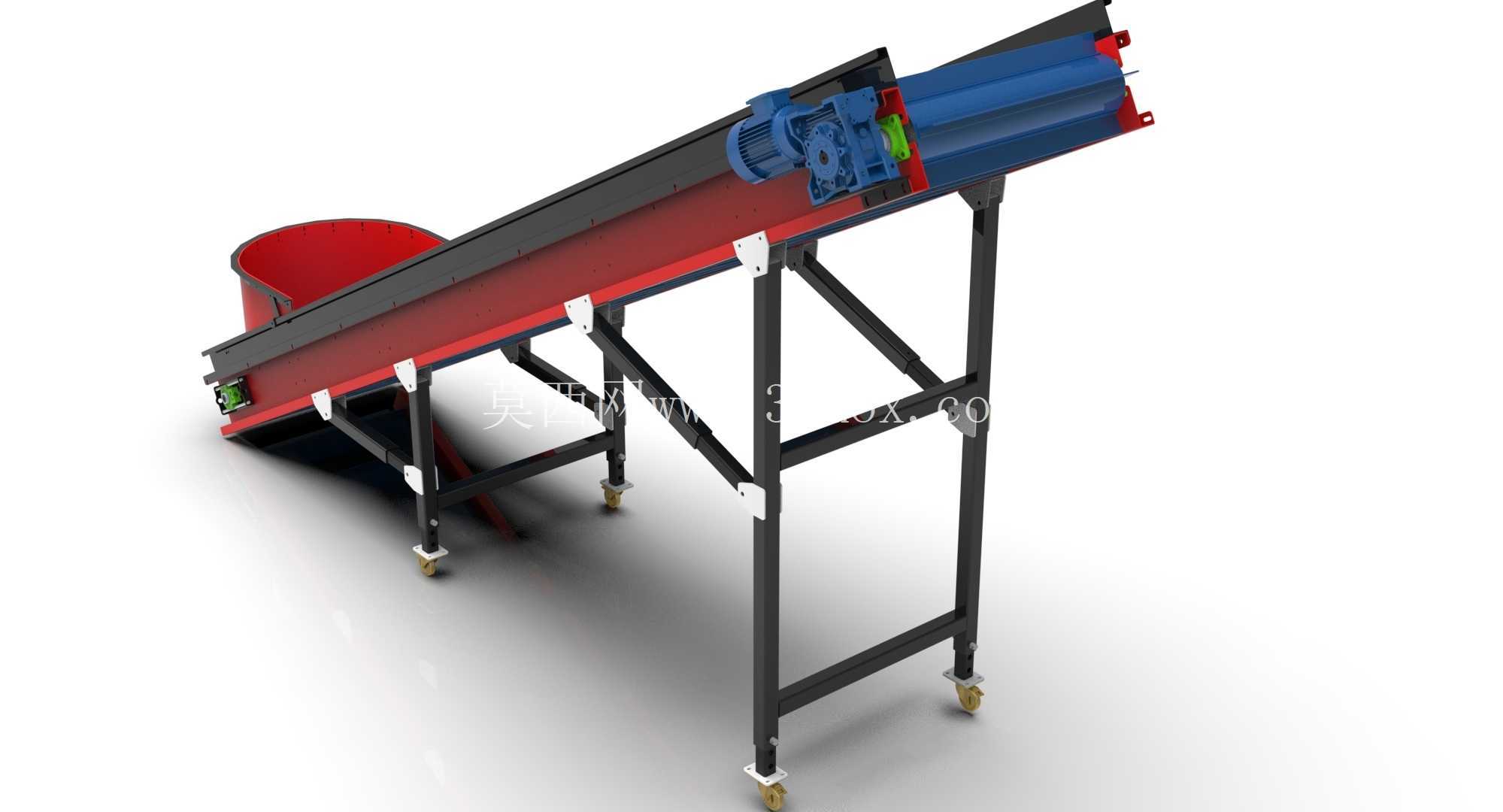

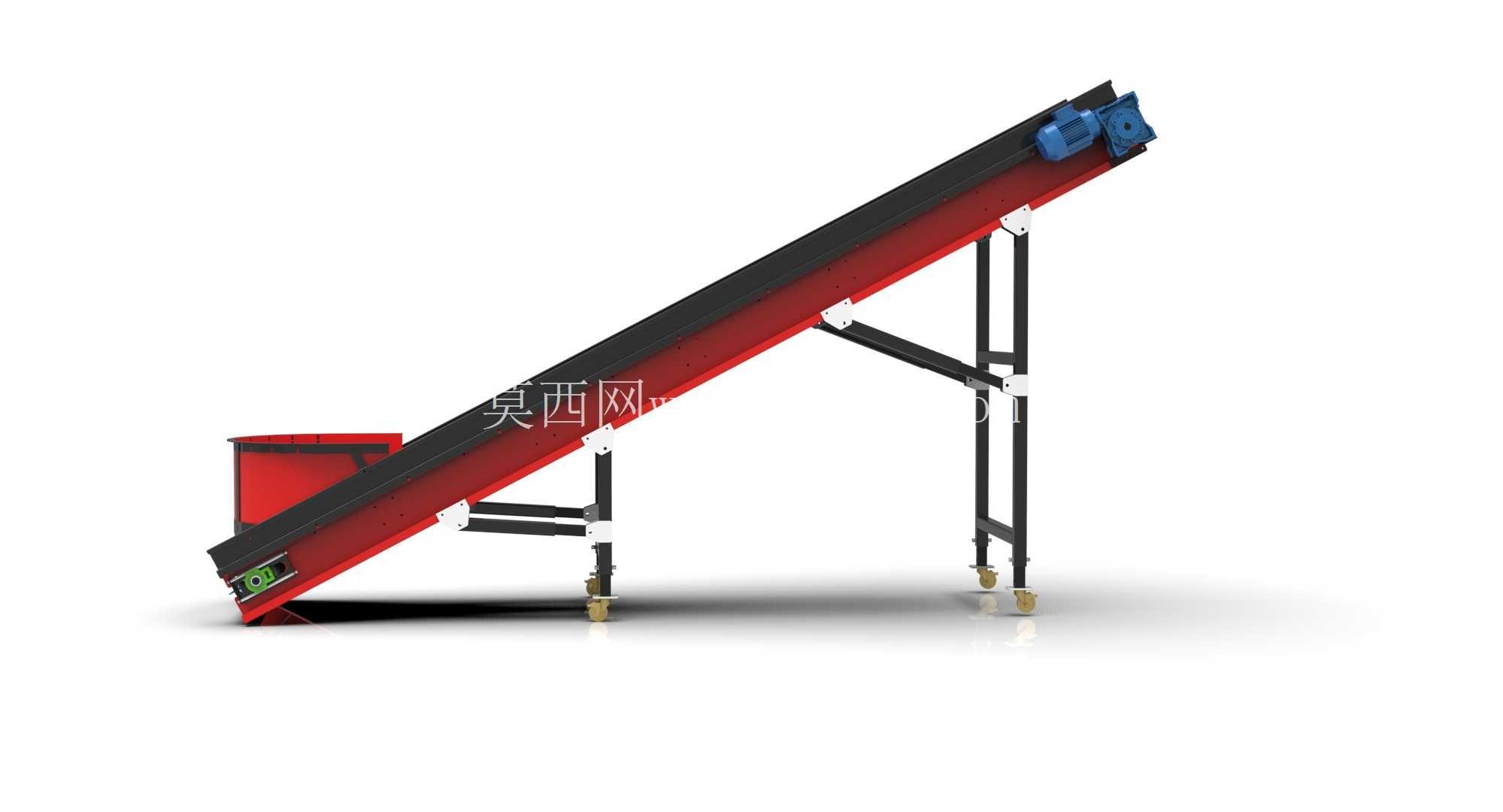

　　既不会因挡边过高增加不必要的结构重量，也能避免大尺寸物料从侧边滑落。驱动单元布置在输送段的高位出料端，采用减速电机直连驱动辊的结构，减少链传动带来的额外维护点，驱动端设置张紧调节结构，可根据皮带长期运行后的拉伸量调整张紧度，保证皮带运行不打滑、不跑偏。设备的支撑框架采用型材焊接结构，支腿间设置交叉斜撑提升整体框架刚性，避免设备运行过程中因振动出现结构晃动，每个支腿底部配置带刹车的万向脚轮，方便在车间内根据产线调整需求移动设备位置，调整到位后锁死脚轮即可固定设备位置，无需额外打膨胀螺栓固定，适配小型加工车间灵活调整产线布局的需求。支腿上设置多组高度调节安装位，可根据后端衔接设备的进料口高度，调整输送段的倾斜角度与出料端高度，

　　安装边界可适配出料端高度在1.2米到1.8米区间的加工设备，输送段的倾斜角度控制在物料不自滑的合理区间内，既保证提升效率，也避免坡度过大导致物料滚落。设计过程中重点考虑了食品接触部位的易清洁性，与马铃薯直接接触的料斗、挡边、带面均采用光滑易冲洗的材质，框架结构减少卫生死角，日常生产结束后可直接用高压水枪冲洗接触部位，不会出现物料残渣积存的问题。输送速度匹配马铃薯加工线的常规处理产能，不会因速度过快导致物料在出料端堆积，也不会因速度过慢跟不上后端设备的处理节奏，设备运行过程中噪音控制在车间允许的范围内，不会额外增加车间的噪音污染。从安装维度看，设备整体宽度控制在0.8米以内，长度根据倾斜角度变化在2.5米到3米区间调整，

　　不需要占用过大的车间空间，对于场地面积有限的小型加工站点十分友好，设备到场后仅需完成脚轮安装、皮带张紧度调整即可投入使用，不需要复杂的现场安装调试工作。结构设计上充分考虑了散料输送的常见故障点，在皮带回程段设置托辊支撑，避免皮带长期受物料重力作用出现下垂变形，辊筒两端采用密封轴承，减少粉尘进入轴承造成的磨损，延长设备的维护周期，日常仅需定期检查皮带磨损情况、轴承润滑状态即可，维护操作简单，不需要专业的设备维护人员即可完成常规保养工作。
