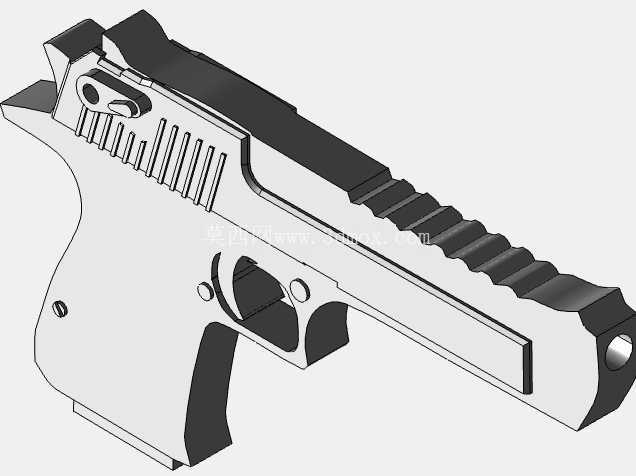

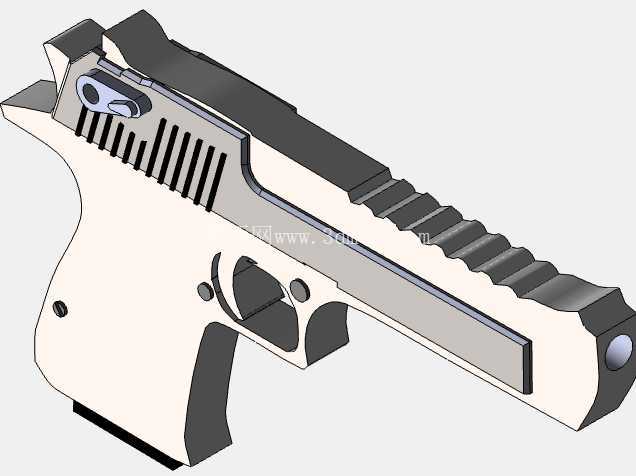

大口径半自动手枪结构三维数模

　　该三维数模完整还原了大口径半自动手枪的全结构细节，建模过程中严格参照实装的装配公差要求，对每一处配合面做了干涉校验，可直接用于结构原理展示、装配工艺模拟以及相关实训场景的教具开发。从实际应用场景来看，这类结构数模主要服务于公安院校实训教学、安防装备结构研发、影视道具数字化预演等领域，能够在不接触实装的前提下，让使用者清晰理解半自动枪械的自动循环逻辑，包括击发后枪管短后坐、套筒复进、弹匣供弹的完整动作链路，避免实装操作带来的安全风险。

　　从功能特性来看，模型完整还原了手动保险、击锤待击解脱、弹匣卡笋、空仓挂机等核心功能结构，每一处按键、卡扣的活动行程都按照实装参数做了限位约束，在三维环境中可模拟实际操作的手感反馈，比如手动保险旋转至锁止位置时，扳机连杆会被刚性阻挡，无法触碰到击发阻铁，这一结构细节在建模时特意做了运动副的约束设置，能够直观展示保险机构的作用逻辑。套筒上方的皮卡汀尼导轨结构也做了精确还原，导轨的槽宽、齿距完全符合通用战术附件的安装标准，可直接适配瞄准镜、战术灯等附件的装配模拟，不需要额外做结构修改。

　　设计思路上，整体结构遵循经典的管退式自动原理布局，枪管与套筒在击发初期共同后坐一段距离后，通过铰链结构完成枪管偏移开锁，这一过程的运动轨迹在数模中做了完整的运动仿真预设，能够清晰展示开闭锁的时序关系。握把部分的人机工程曲面做了精细化建模，握把角度、虎口位置的凹陷、指槽的分布都贴合成年男性的手型尺寸，握持时的受力点分布均匀，连续击发时能够有效降低后坐力带来的手腕偏转。握把片的防滑纹理采用了菱形格纹设计，纹理深度0.8mm，既能够保证潮湿环境下的握持摩擦力，又不会因为纹理过深导致勾挂衣物。

　　外形尺寸与安装边界方面，模型全枪长270mm，枪管长152mm，套筒宽度32mm，握把最大厚度38mm，整体外轮廓没有突兀的凸起结构，日常携行时能够顺畅从枪套中抽出，不会出现卡滞。弹匣安装位的接口尺寸严格按照双排单进弹匣的标准尺寸设计，弹匣插入握把后，弹匣口与供弹坡的对齐误差控制在0.1mm以内，保证供弹过程中枪弹能够顺畅进入弹膛，不会出现卡弹问题。瞄具部分采用了固定式机械瞄具，准星与照门的高度差经过校准，在15m有效射程内的弹道高偏差控制在5cm以内，建模时瞄具的燕尾槽安装结构做了完整还原，可模拟瞄具的校调过程。

　　从结构细节来看，套筒部分的防滑槽设置在前后两端，槽宽2mm，槽深1mm，间距3mm，手动拉动套筒时能够提供足够的摩擦力，即使戴着手套操作也不会打滑。扳机采用了弧形设计，扳机力的传动结构通过连杆传递到阻铁，扳机行程设置为5mm，其中2mm为预行程，3mm为击发行程，击发时的反馈清晰，不会出现扳机行程过长导致的击发时机延误。抛壳窗的位置设置在套筒右侧，尺寸为32mm*18mm，抛壳角度经过优化，能够保证弹壳以45度角向右后方抛出，不会出现弹壳抛向射手面部的问题。击锤采用了外露式设计，待击状态下击锤突出套筒尾部8mm，既能够方便手动扳倒击锤待击，又不会因为突出过多导致携行时勾挂衣物。
