直列四缸往复式内燃机整机结构展示

　　这套三维结构完整还原了量产车用直列四缸内燃机的整机装配关系，覆盖从前端附件驱动到后端动力输出的全部核心部件，可直接用于动力总成匹配校核、教学演示拆解、维修工艺模拟等场景。在民用车辆动力配套领域，这类结构是紧凑型乘用车、轻型商用车的主流动力配置，也可经过适配改造用于小型工程机械、农用机械的动力输出单元，模型将各系统的安装边界、配合间隙都做了符合工程实际的还原，没有出现装配干涉、运动路径冲突的问题。

　　从功能实现逻辑来看，模型完整呈现了内燃机的核心工作链路：进气侧的进气歧管、喷油器、气门组负责将燃油与空气的混合气按工况需求送入气缸，活塞在燃烧压力推动下做往复直线运动，通过连杆将力传递给曲轴转化为旋转扭矩，曲轴输出端可对接离合器、变速器等传动部件，将动力传递至负载端；排气侧的排气歧管、涡轮单元（若为增压机型）负责将燃烧后的废气导出，同时兼顾废气能量回收的结构预留；冷却系统的水泵、水套、节温器布置路径清晰，润滑油路的油道、机油泵、滤清器安装位也做了准确还原，能直观看到冷却、润滑介质的流动路径，避免设计中出现油道、水道与结构件干涉的问题。

　　设计思路上完全遵循量产内燃机的布局逻辑：直列四缸的缸体采用整体式铸铁/铝合金缸体结构，缸盖集成进排气道与凸轮轴安装位，配气机构采用顶置凸轮轴布局，通过正时链条/皮带连接曲轴与凸轮轴，保证进排气门的开闭时序与活塞运动位置精准匹配；前端轮系通过皮带驱动水泵、发电机、空调压缩机、转向助力泵等附件，各附件的安装支架位置、皮带包角都符合实际工程设计要求，不会出现皮带打滑、附件安装空间不足的问题；后端飞轮壳的连接尺寸、安装孔位匹配主流手动、自动变速器的对接标准，可直接用于动力总成的搭载匹配校核。

　　外形尺寸与安装边界方面，模型严格按照量产1.5L-2.0L排量直列四缸内燃机的实际尺寸建模，整机长度、宽度、高度方向的尺寸符合紧凑型乘用车发动机舱的空间要求，各悬置安装点的位置、孔径都做了还原，可直接用于整车总布置阶段的安装校核；进气侧、排气侧的预留空间满足进排气管路、线束、冷却管路的布置需求，不会出现与周边车架、覆盖件的干涉问题；油底壳的最低位置、机油尺的插拔路径、加注口的操作空间都做了符合人机工程的设计，能满足后期维保的操作空间要求。

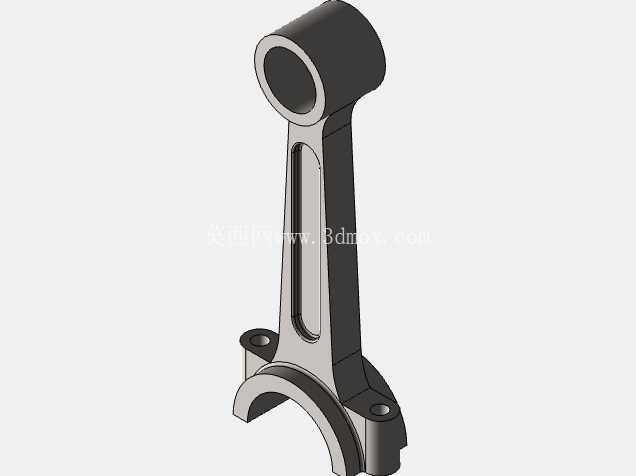

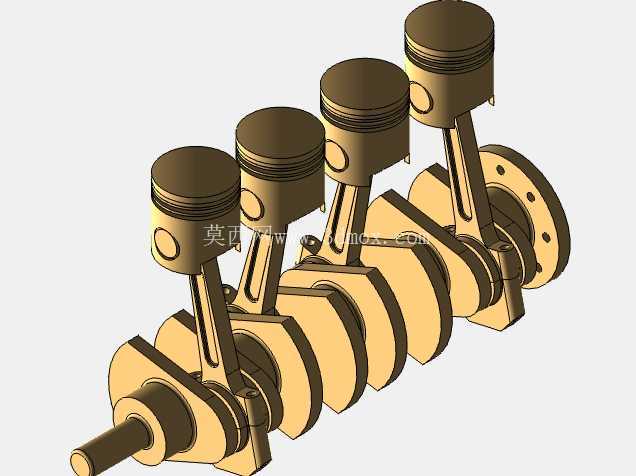

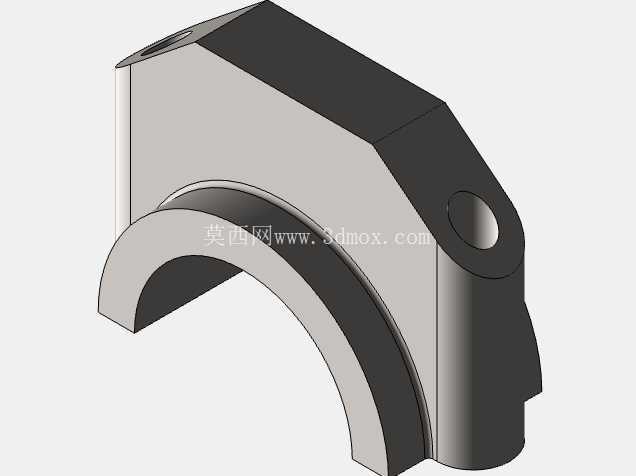

　　从结构细节来看，活塞的环槽位置、连杆的大头小头轴承配合、曲轴的平衡块布局都符合动力学设计要求，能有效降低发动机运转时的振动；气门弹簧、挺柱、凸轮轴的型线配合关系清晰，可直接用于配气机构的运动仿真分析；冷却系统的节温器布置在缸盖出水端，能精准控制冷却液的大小循环路径，保证发动机快速暖机并维持正常工作温度；润滑系统的机油集滤器位于油底壳最低位置，能保证不同倾斜角度下的机油抽吸能力，避免出现机油泵吸空的问题。这套模型没有做过度的简化处理，所有紧固件、密封件、管路接口的位置都有准确体现，可直接用于拆解教学、结构分析、虚拟装配训练等场景，也能作为同类型内燃机改型设计的基础参考框架，减少前期结构建模的重复工作量。
