工业机器人多关节回转基座结构设计

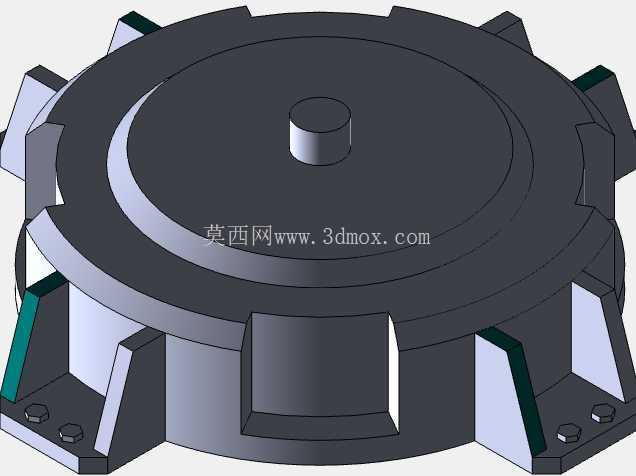

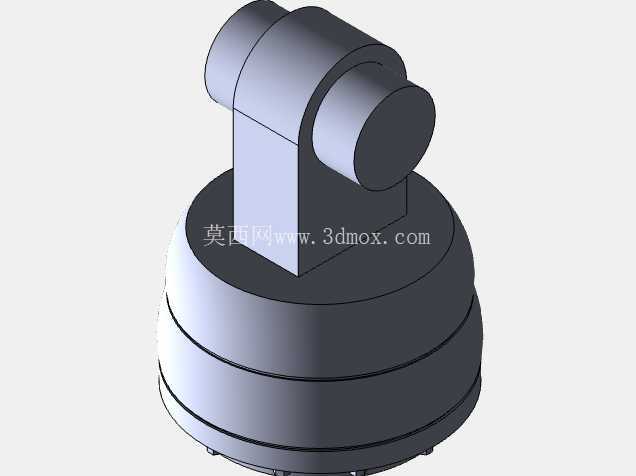

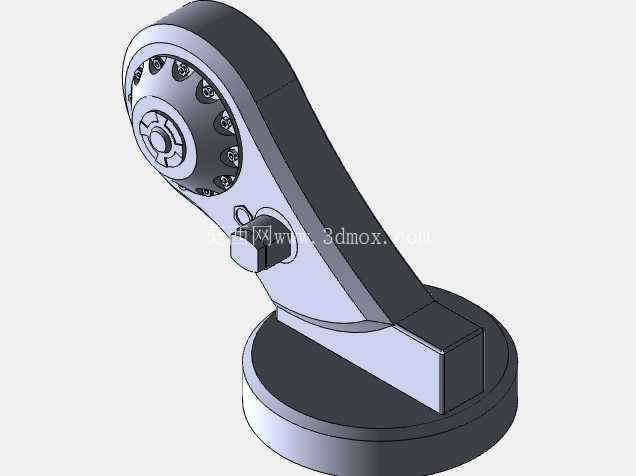

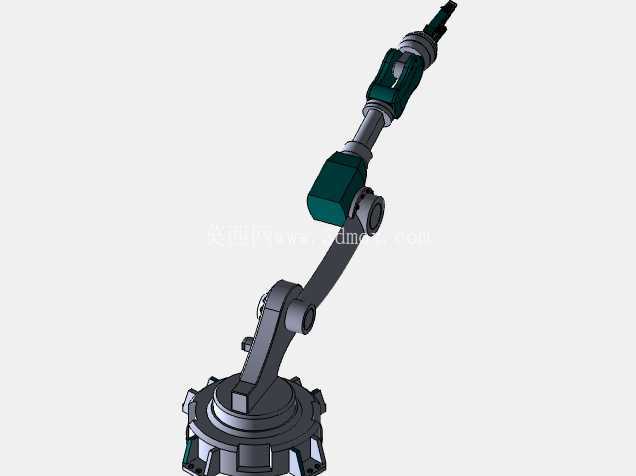

　　这套回转基座结构面向多关节工业机械臂的腰关节承载场景开发，整体采用圆盘式对称布局，核心作用是承接机械臂上部大臂、小臂总成的全部倾覆力矩与径向载荷，同时为腰关节回转驱动单元提供封闭安装腔体，是六轴及以下构型工业机器人承载链路的核心基础部件。

　　从现场安装边界来看，基座底部采用均布的带安装孔支脚结构，一圈共设置六处外伸支撑耳，每处支撑耳都预留了螺栓过孔与定位沉台，可直接通过内六角高强度螺栓固定在车间流水线的钢制安装底座、焊接工位工装平台或者自动化单元的混凝土预埋钢板上，支撑耳之间做了大角度倒角避让，安装时扳手操作空间充足，不需要额外加工偏置避让槽。基座主体外径适配负载5-20kg级的通用六轴机械臂安装尺寸，整体高度控制在常规腰关节总成的允许包络范围内，顶部中心凸起的圆柱台是回转输出轴的同轴定位止口，和上部大臂回转座的止口孔形成小间隙配合，装配时可以直接靠止口保证同轴度，不需要反复打表调整回转中心偏差。

　　设计思路上优先考虑了铸造工艺的成型可行性，基座主体采用等壁厚灰铸铁或者铸铝材质的腔体结构，外壁均匀分布八处径向加强筋，筋板从底部支撑耳一直延伸到顶部圆盘外缘，既把上部臂体传递下来的偏载力矩直接传导到底部安装支脚，又避免了纯实心圆盘结构带来的整机重量超标问题，腔体内部预留了伺服电机、谐波减速器或者RV减速器的安装法兰面，走线孔从腔体侧壁隐蔽引出，车间焊接飞溅、粉尘不会直接落到驱动元件表面。外壁的棱角全部做了铸造拔模斜度与圆角过渡，没有出现壁厚突变的位置，铸件冷却时不会因为应力集中产生缩松缺陷，后期机加工只需要精铣顶部止口端面、底部安装贴合面和各螺栓孔位，加工工序短，成品率高。

　　实际产线应用里，这类基座可以适配焊接、搬运、装配三类主流工位：在焊接工位，基座的刚性足够抵消焊枪走折线时的交变冲击，长期运行不会出现腰关节回转抖动，焊缝轨迹精度保持性好；在小件搬运工位，腔体内部可以穿入气管、编码器线缆，外部没有裸露走线，机器人快速回转时不会拉扯管线；在3C装配工位，对称圆盘结构的动平衡性好，腰关节高速启停时的振动幅值远低于方箱型焊接基座，不会干扰周边视觉检测设备的成像精度。

　　结构细节上，顶部圆盘的外缘做了阶梯止口，既可以安装外围的防尘护罩，也可以适配不同厂家的机械臂转接法兰，支撑耳上的螺栓孔采用沉头设计，螺栓锁紧后头部不突出基座底面，安装时整个基座底面可以完全贴实工装平台，不会出现虚接晃动。筋板之间的镂空区域同时充当了散热通道，关节驱动器长时间运行产生的热量可以通过筋板与空气对流散出，不需要额外加装散热风扇。
