模块化链式输送设备结构设计方案

　　在轻工制造、电子元器件组装、食品包装分拣等连续生产场景中，长距离工位间的工件转运一直是产线布局的核心环节，这类场景往往需要输送设备能够适配不同车间的柱距、工位排布，同时兼顾安装调试的便捷性与后期维护的低难度，模块化链式输送设备正是针对这类需求开发的结构方案。从实际落地的工况来看，这类输送设备的核心用途是完成规则形态小型工件的水平直线转运，可对接上下料工位、检测工位、包装工位，替代传统人工周转的低效模式，减少工件转运过程中的磕碰损伤，保障产线节拍的稳定性。

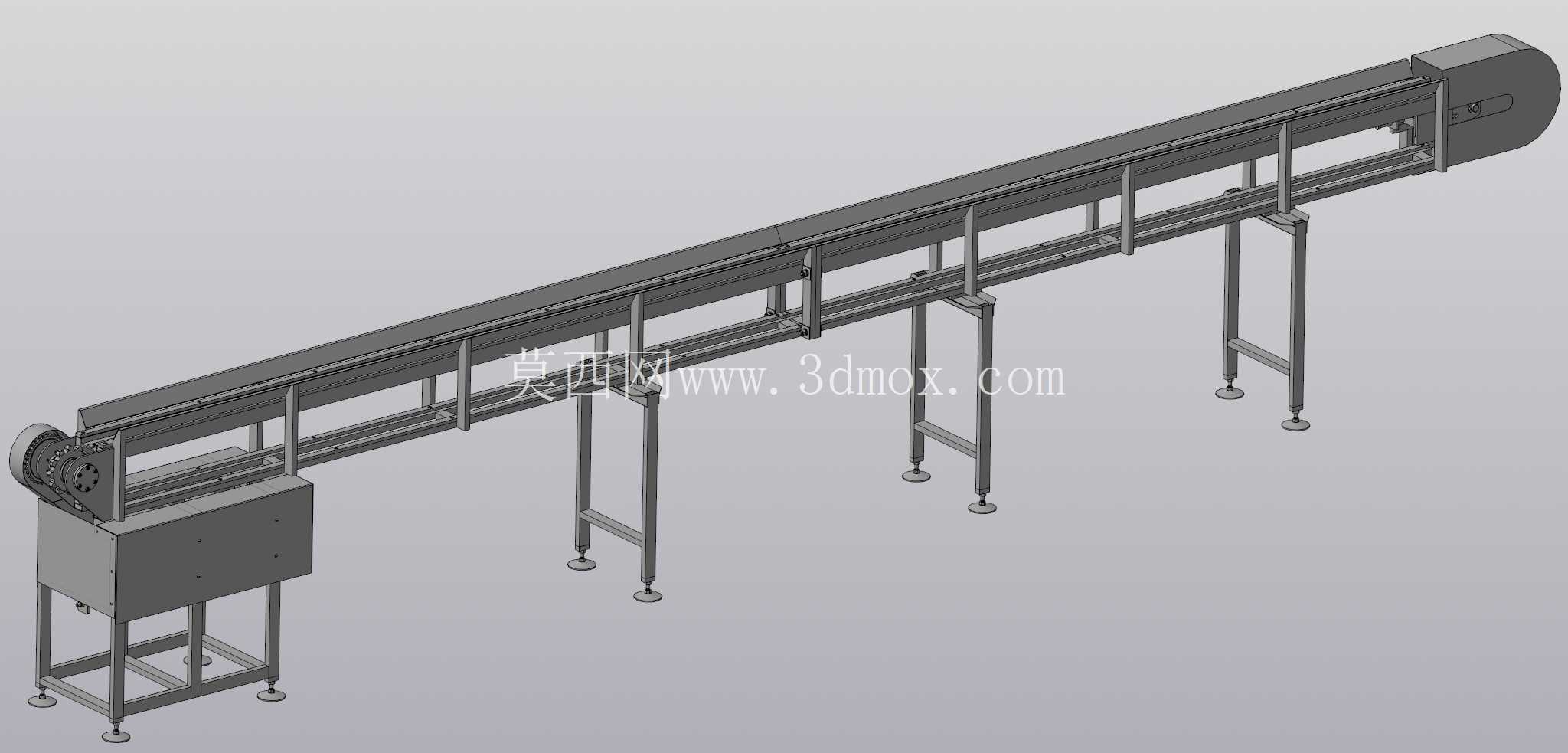

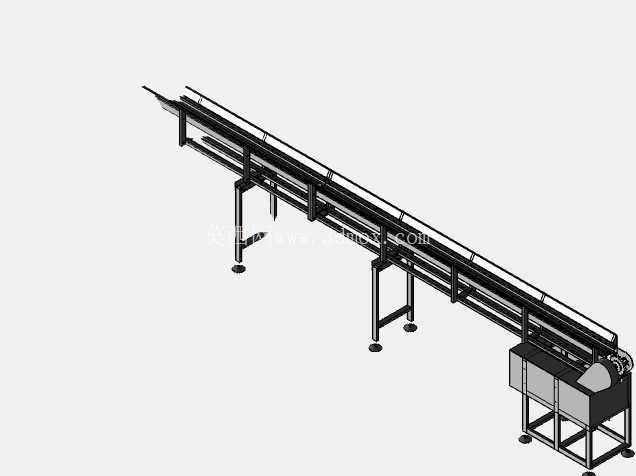

　　设备的整体结构采用分段式模块化设计思路，驱动端集成在设备一端的箱体结构内，内置链轮传动组件，动力输出直接带动环形链条沿输送方向循环运转，链条上方可根据输送工件的形态加装适配的载具或者直接依托链板承托工件，从动端设置在设备另一端，配套张紧调节结构，可在链条长期运行出现磨损伸长时，快速调整张紧量，避免链条跳齿、打滑影响输送稳定性。支撑部分采用独立可调的立式支腿结构，每段输送段配套两组支腿，支腿底部设置脚盘结构，可通过螺纹调节支腿的整体高度，适配车间地面不平整的安装场景，同时可根据上下游设备的对接高度，在一定范围内调整输送面的整体标高，无需额外加装过渡衔接结构。

　　设计过程中优先考虑了模块拼接的通用性，每段标准输送段的端部连接接口采用统一的尺寸规格，可根据产线实际需要的输送长度，自由拼接多段标准段，无需针对不同长度重新设计主体框架，大幅缩短非标产线的设计周期。框架主体采用薄壁型钢折弯成型的型材拼接，在保障整体结构刚性的前提下控制设备自重，减少支腿的承载负荷，同时框架侧面预留了传感器安装槽位，可根据产线的检测、定位需求，加装光电传感器、到位挡停机构，满足不同生产工艺的点位控制要求。

　　从安装边界来看，单段标准输送模块的长度控制在两米范围内，方便运输与现场吊装拼接，设备整体宽度根据输送工件的最大尺寸预留足够的安全余量，输送面距离地面的高度调节范围覆盖常规产线的750mm至1100mm区间，可适配多数站立作业工位与自动化设备的对接高度要求。驱动端的箱体结构采用封闭设计，可避免生产过程中的粉尘、碎屑落入传动部件，延长链轮、链条的维护周期，日常维护仅需定期打开箱体侧盖检查润滑状态即可，无需拆解整体框架。

　　在实际选型应用中，这类模块化链式输送设备可根据输送工件的重量调整链条规格与支腿的排布密度，针对较重的工件可加密支腿间距，提升框架的承载能力，针对洁净度要求较高的生产场景，可在链条外侧加装防尘护罩，避免润滑油脂滴落污染工件或车间环境。输送线的运行速度可通过驱动端的调速组件灵活调整，匹配不同产线的生产节拍，从慢节拍的人工组装线到快节拍的自动化包装线均可适配。

　　结构设计阶段充分考虑了现场安装的容错空间，支腿与框架的连接采用腰型孔设计，允许安装过程中存在小范围的位置偏差，降低现场安装的对位难度，从动端的张紧结构采用外露的调节螺栓，操作人员无需进入设备底部即可完成张紧调整作业，减少后期维护的操作难度。链条的回程段设置在框架内部，配套导向托条，避免链条长期运行出现下垂剐蹭框架，降低运行过程中的噪音与部件磨损。
