立式透明亚克力工业视觉检测相机结构

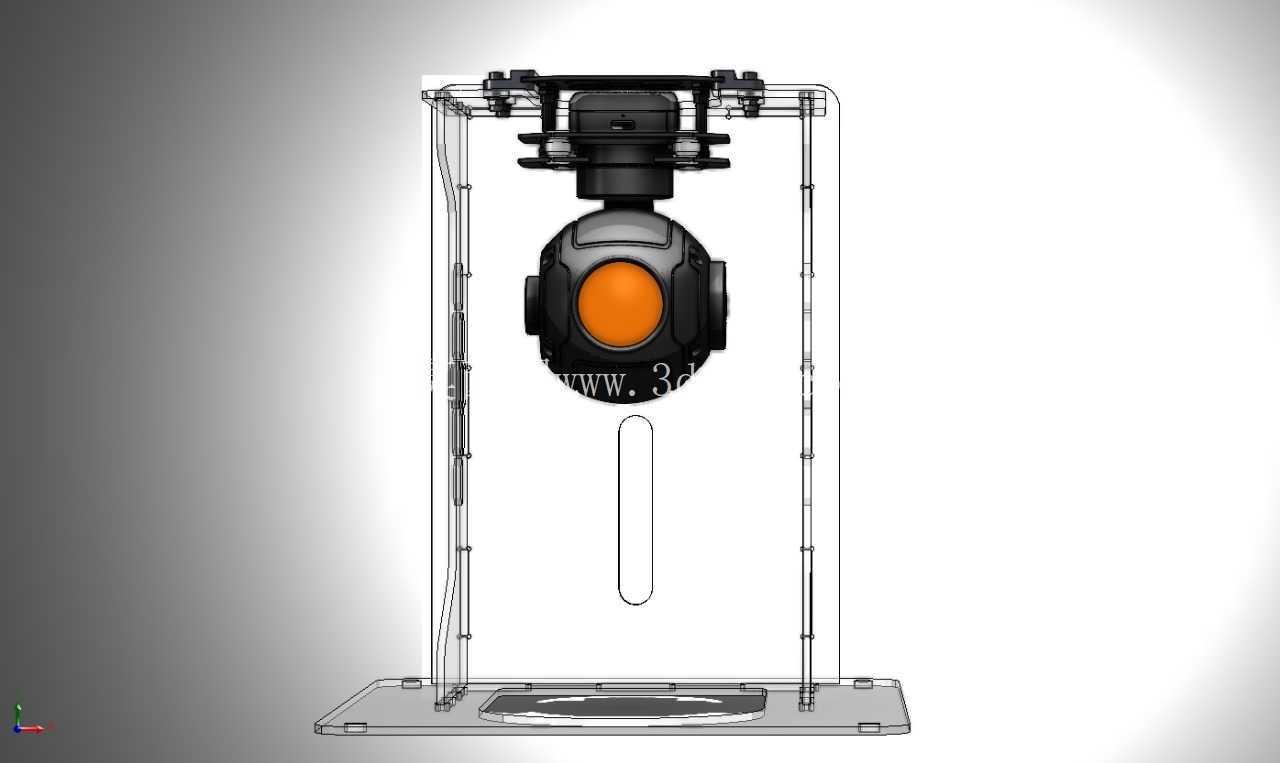

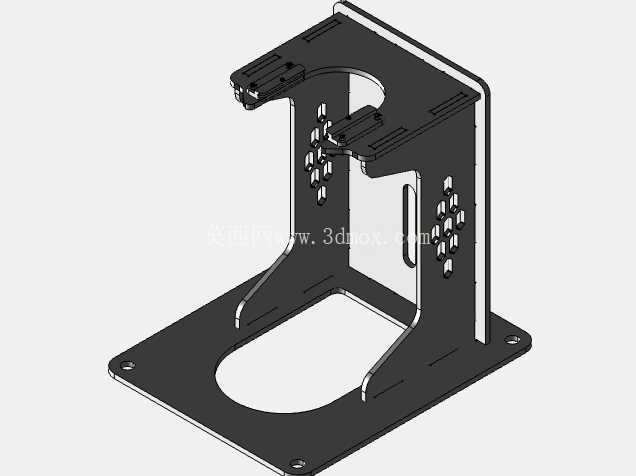

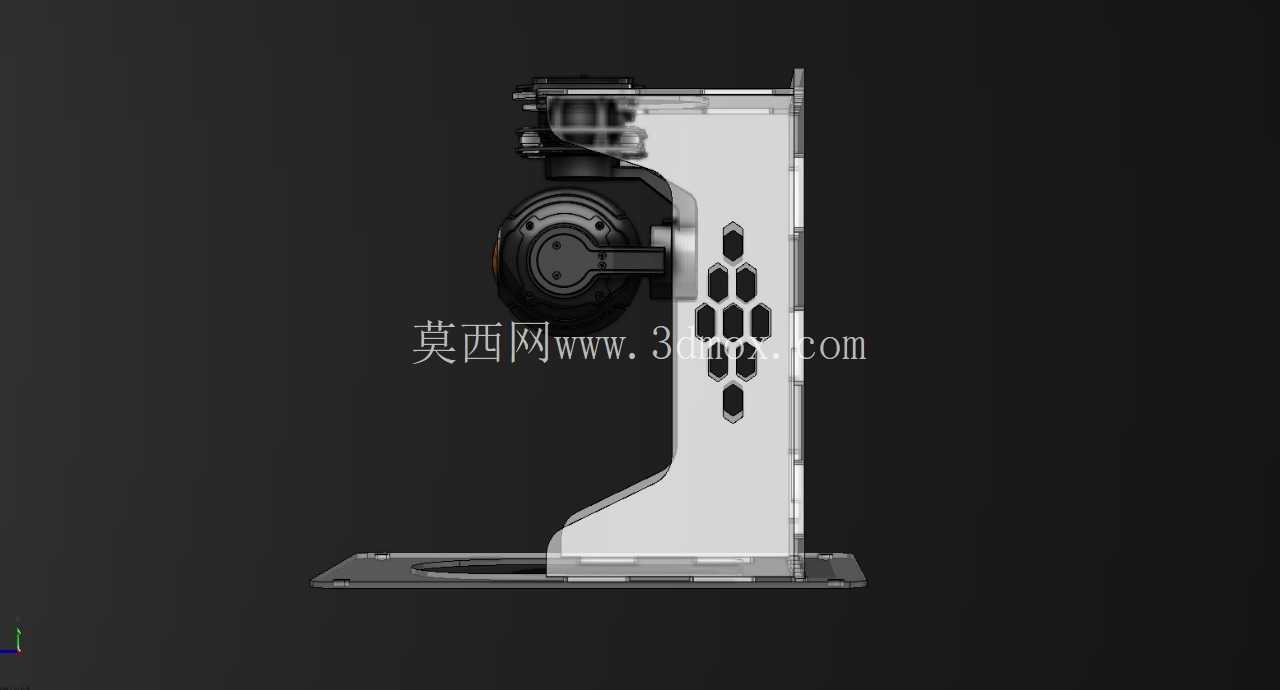

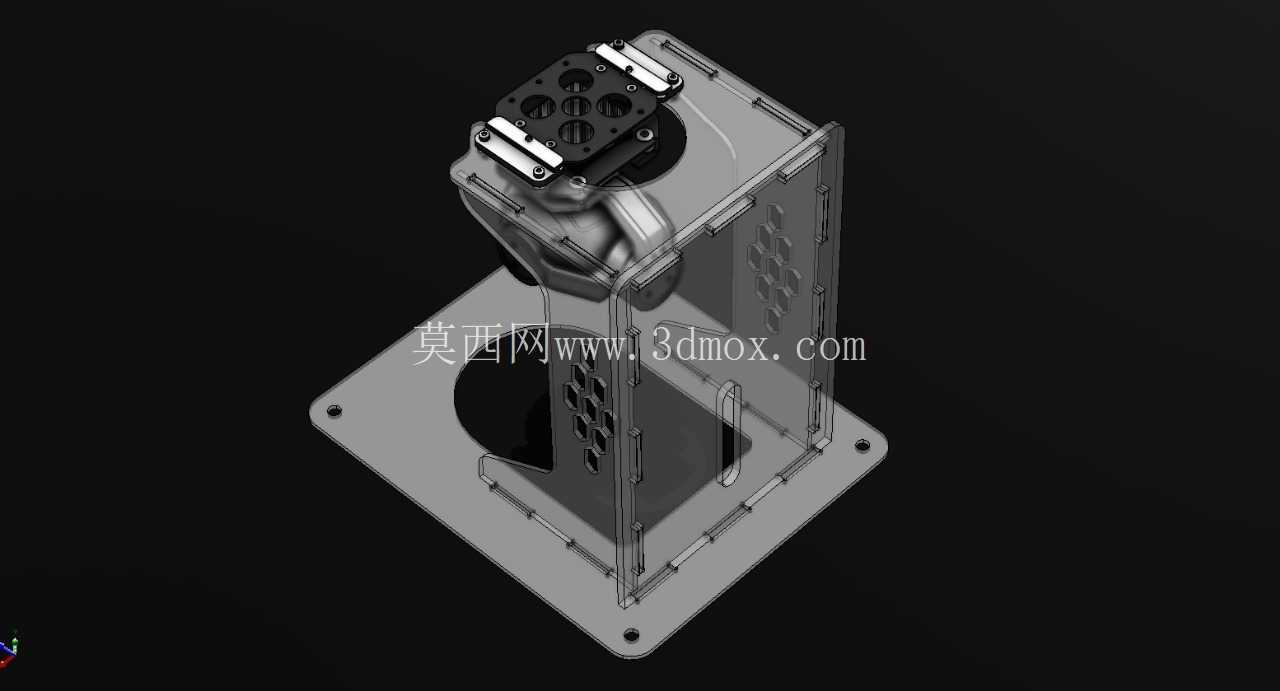

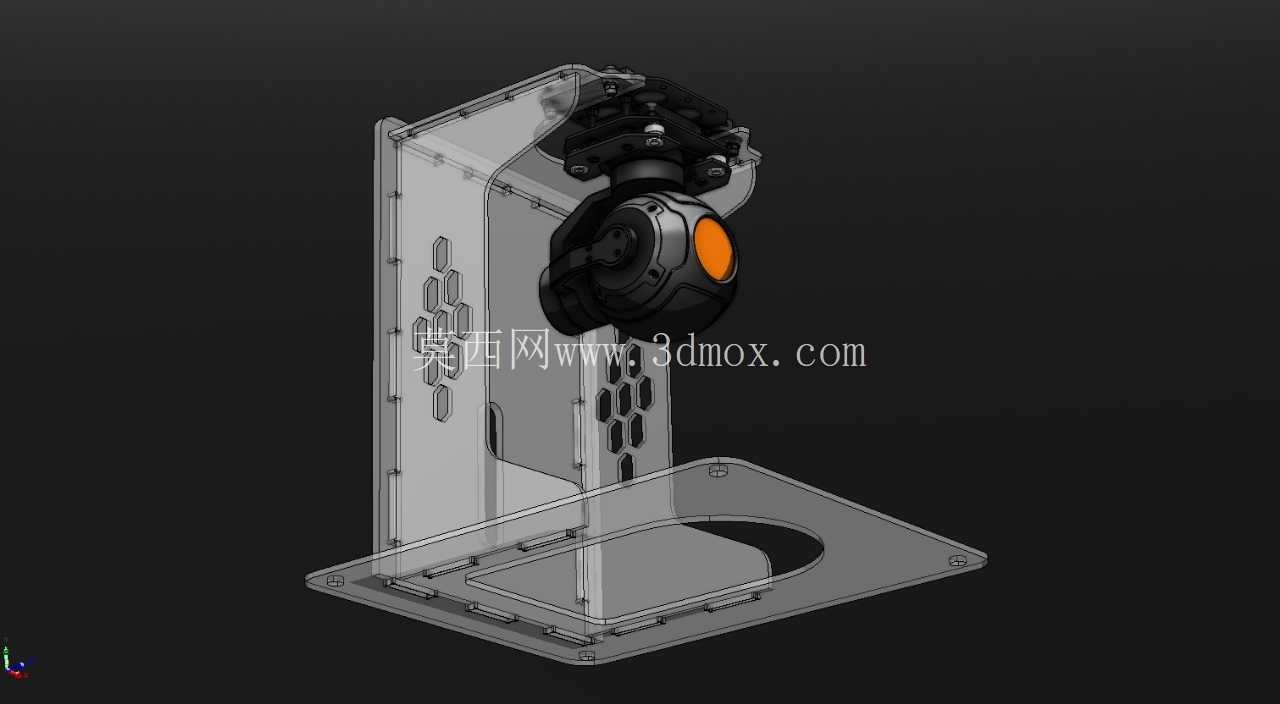

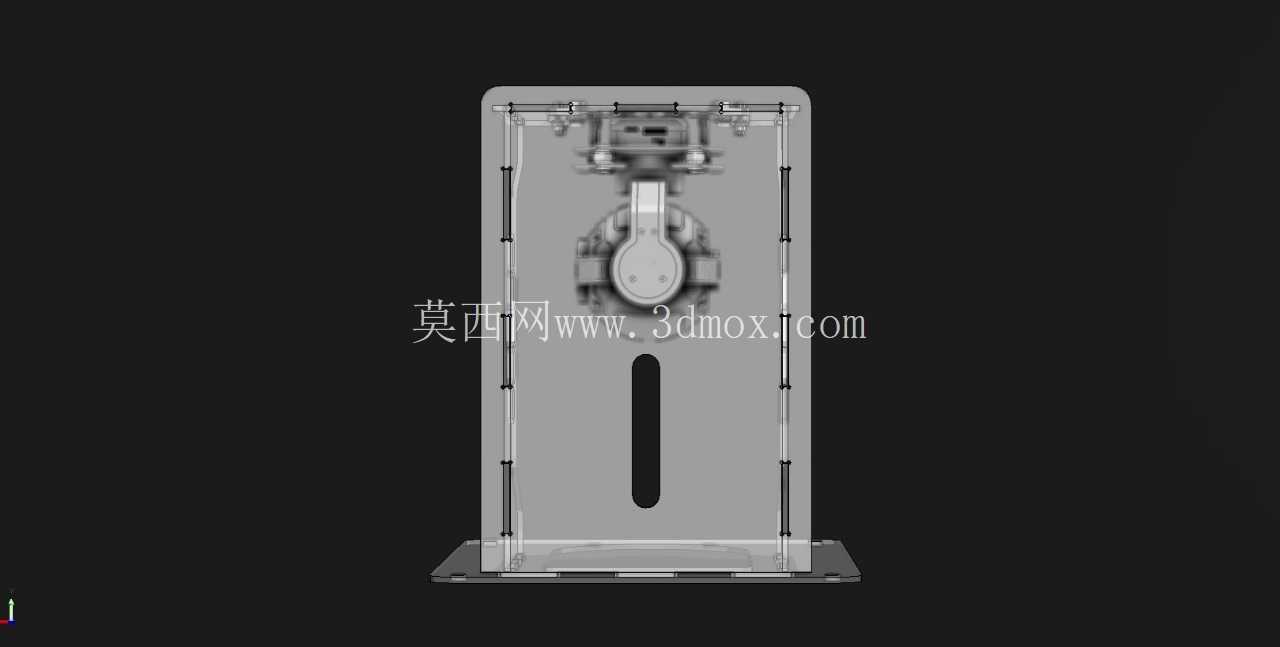

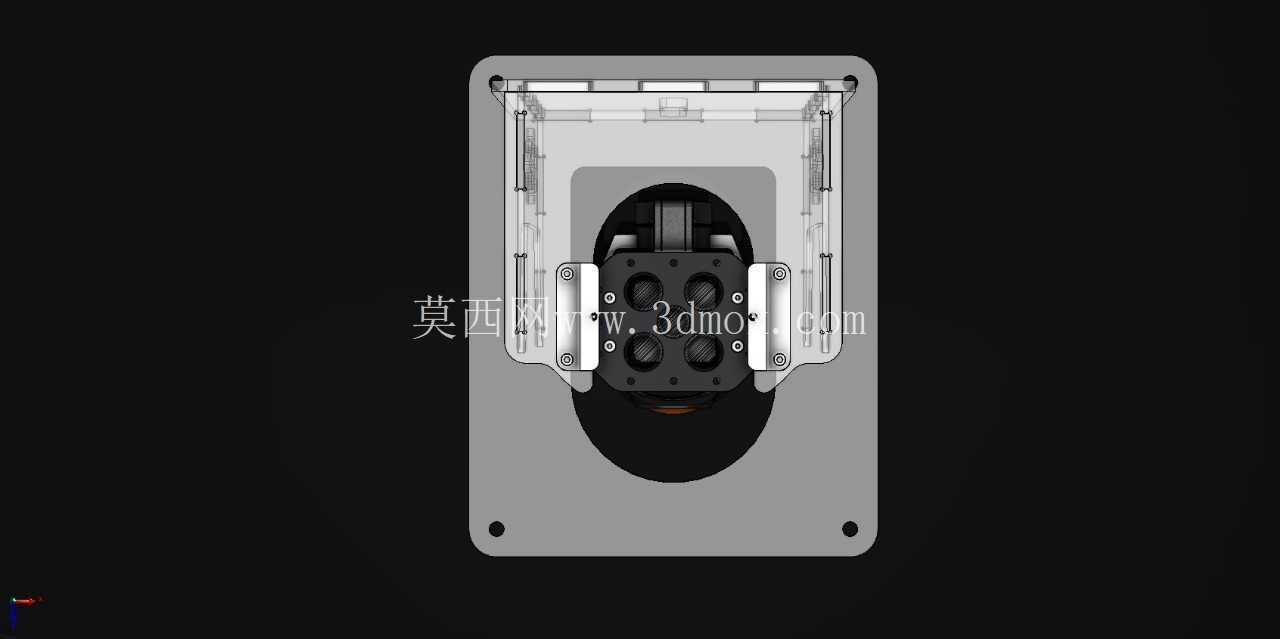

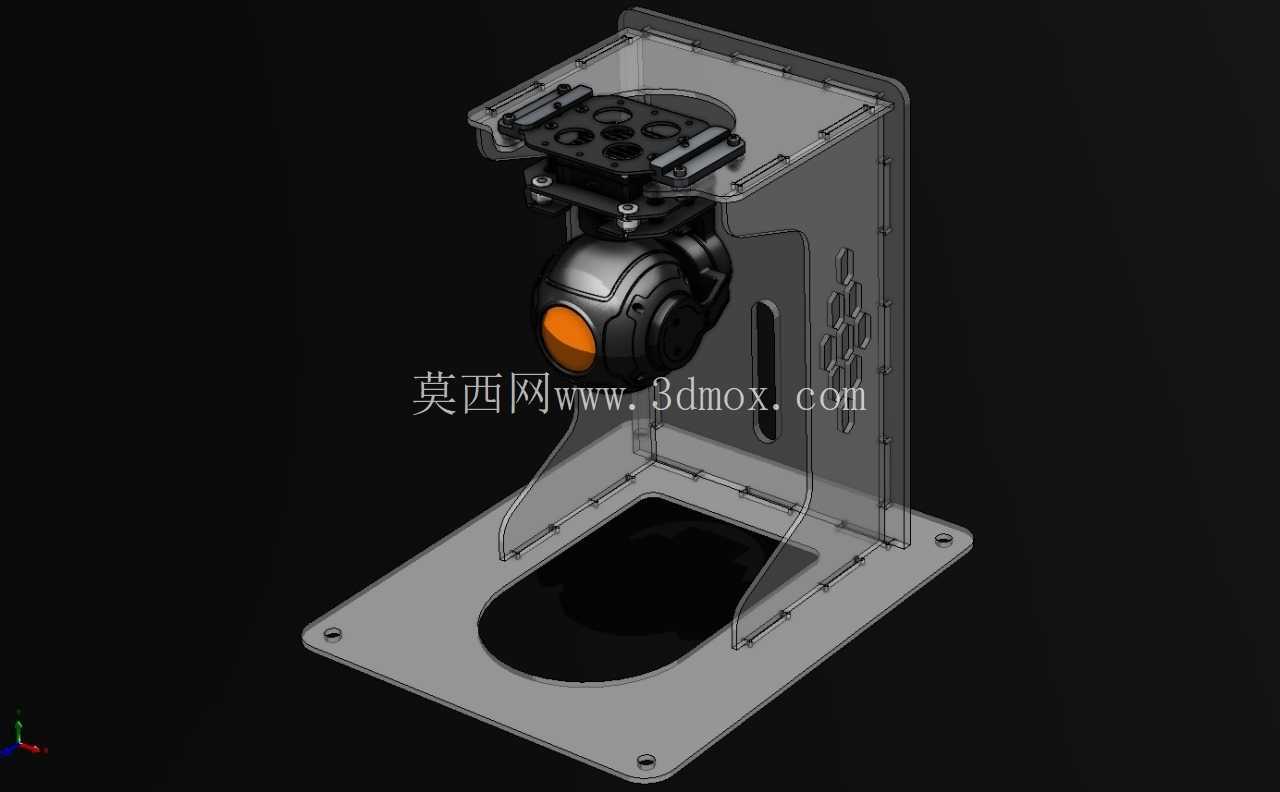

　　这套立式视觉采集装置的结构设计，核心围绕工业现场固定工位的外观检测、尺寸识别场景搭建，在3C电子零部件分拣、小型注塑件外观瑕疵筛查、精密五金件尺寸对位这类需要稳定光学成像的工位上，这类结构的设备能直接替代人工目检工位，适配流水线旁的固定架设需求。从结构组成来看，底部采用带安装孔的方形法兰底座，四个角位预留的沉头安装孔可直接通过内六角螺栓固定在设备机台台面或者定制的立装支架上，底座的平面度公差控制在0.1mm以内，避免安装后整体结构倾斜导致光轴偏移。主体围护结构采用透明亚克力板材拼接，相比金属密封外壳，透明材质一方面能让运维人员直接观察内部光学组件的积灰、移位情况，不用频繁拆解外壳排查故障，另一方面亚克力材质的加工难度低，

　　针对不同焦距的镜头调整内部腔体高度时，只需要重新裁切板材长度就能快速改型，不用开模做金属壳体，小批量定制场景下的改造成本能压缩六成以上。顶部的镜头安装座采用硬质铝合金加工，四个对称分布的锁紧压片可以适配不同外径的定焦工业镜头，安装座的定位止口和底部亚克力腔体的同轴度公差控制在0.05mm，保证镜头光轴和底部待检测工位的中心完全重合，避免成像出现梯形畸变。侧面预留的走线槽位可以把镜头的电源线、数据传输线顺着腔体边角隐藏排布，不会出现线缆垂落遮挡成像视野的问题，槽位边缘做了R2的圆角处理，避免长期摩擦刮破线缆绝缘层。设计阶段首先考虑的是现场运维的便捷性，亚克力侧板和上下安装座之间采用快拆卡扣连接，不需要借助螺丝刀等工具，

　　就能直接掀开侧板清理镜头表面的浮尘，或者调整镜头的焦距、光圈参数，相比螺丝固定的密封外壳，日常维护的时间能缩短七成以上。其次是成像稳定性的保障，腔体内部做了阶梯式的遮光筋结构，能阻挡侧面环境光从板材拼接缝隙进入腔体内部，避免成像画面出现杂光光斑，即使在车间顶部荧光灯直射的场景下，也能保证成像画面的灰度均匀性满足视觉算法的识别要求。安装边界方面，整体结构的外接矩形尺寸控制在150mm×120mm×220mm以内，不会占用过多的机台安装空间，底座安装孔的孔距按照120mm×90mm的通用工业安装间距设计，能直接适配市面上多数标准视觉检测工位的安装孔位，不需要额外做转接板。在实际使用场景中，这类立式结构的相机不需要额外加装防护外罩，

　　透明亚克力壳体本身就能阻挡车间内的切削液飞溅、粉尘飘落接触镜头表面，相比裸装的工业镜头，能把镜头的清洁维护周期从3天延长到30天以上。顶部的安装座还预留了环形光源的安装螺孔，可以直接搭配同尺寸的环形LED光源使用，光源的供电线同样可以顺着内部走线槽排布，整体外观整洁没有外露线缆，避免车间内的物料剐蹭扯断线缆。结构设计时还做了重心配平，整体重心落在底座中心的20mm范围内，即使安装在有轻微振动的流水线机台上，也不会出现长期使用后结构倾斜的问题，成像画面的抖动量控制在1个像素以内，完全满足高精度视觉检测的稳定性要求。针对不同的检测距离需求，亚克力腔体可以通过更换不同高度的板材实现100mm到300mm工作距离的调整，所有连接卡扣、安装孔位都做了通用化设计，改型时不需要重新加工金属结构件，只需要更换亚克力板材就能快速适配不同的检测场景，对于多品种小批量的检测工位来说，这种模块化的设计能大幅降低设备的改造成本和交付周期。
