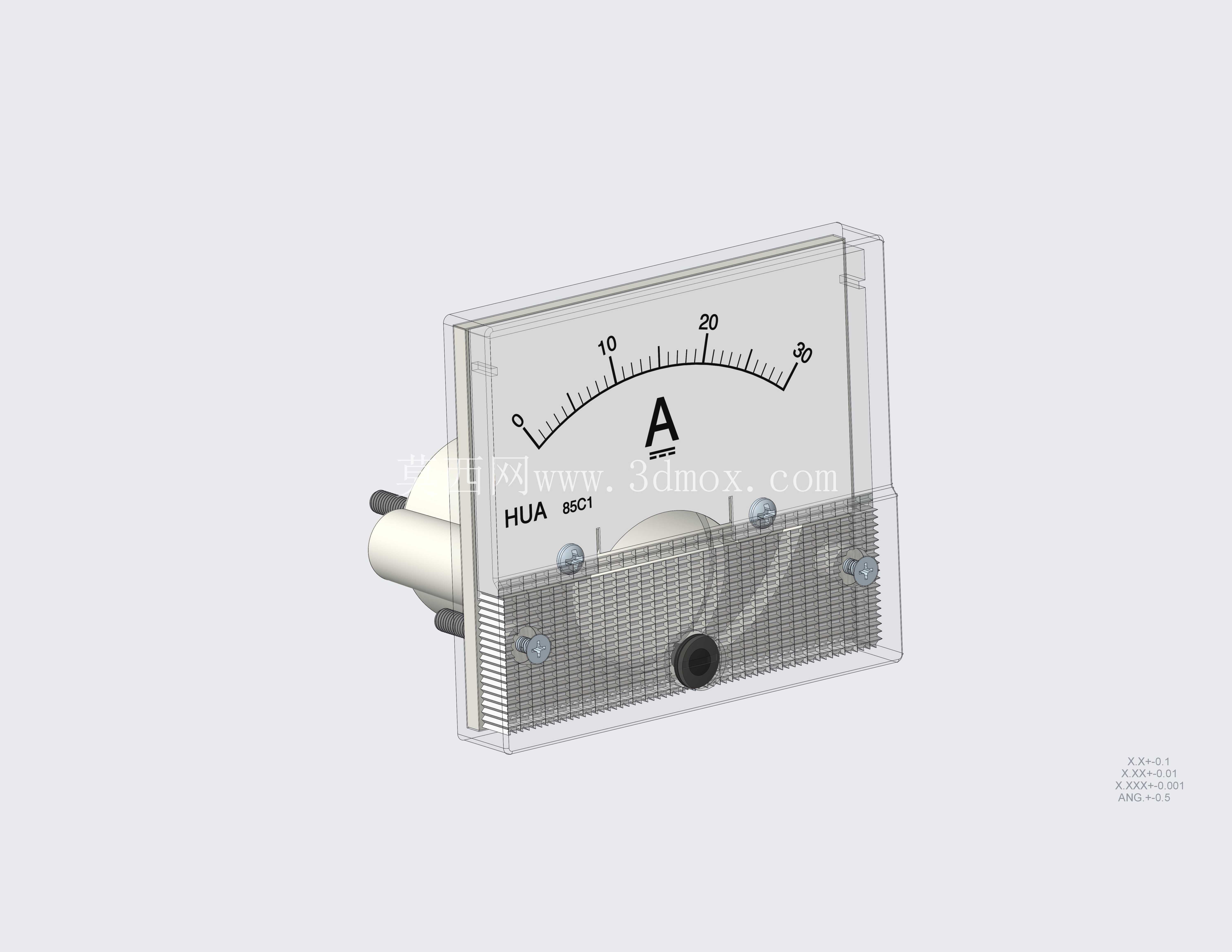

HUA85C1风格0-30A直流指针电流表

　　在低压直流配电、工控柜内回路监测、实验台电源输出检测这类场景里，指针式直流电流表的选型一直是结构设计与电气设计协同的高频环节，不同于数显表需要额外供电、存在刷新延迟的特性，这类指针表头依靠电流的磁效应直接驱动偏转，能直观反映电流的瞬时波动趋势，在过流预警、负载状态快速判断上有不可替代的应用价值。这款表头复刻HUA 85C1的经典安装尺寸，是工控领域应用极广的面板安装式表头规格，做三维建模时首先要卡准的就是安装边界：面板开孔尺寸匹配常规85C1系列的通用开孔，安装卡扣的位置、表身嵌入柜体的深度都严格对应实物装配逻辑，不会出现建模后装不进标准开孔的问题，做柜体面板布局时可以直接调用这个模型做干涉检查，不用反复核对二维图纸的尺寸链。从功能实现逻辑上，这款0-30A量程的表头采用外附分流器的测量方案，表头本身实际通过的是满偏75mV对应的小电流，大电流回路走分流器支路，建模时特意还原了表尾的接线柱结构，两个接线端子的间距、螺纹规格都对应实物接线要求，做布线设计时可以直接在三维环境里规划接线路径，避免端子间距过小导致的接线操作空间不足问题。外观细节上，模型还原了透明表盖的卡扣装配结构，表盘的刻度印刷、量程标识、单位标注都和实物一致，表身侧面的网格散热纹理、底部的调零旋钮结构都做了还原，虽然没有做内部检流计机芯与可动指针的细节结构，但对于柜体布局设计、外观方案评审、BOM表选型展示这类应用场景来说，外部结构的精度完全满足使用需求，不需要额外细化内部结构就能直接用于装配体设计。实际工程应用里，这类表头常被用在直流电源柜、蓄电池充放电设备、小型直流电机驱动柜、实验室直流供电台的面板上，选型时除了量程匹配，最容易被忽略的就是表身的嵌入深度——很多新手建模时只画了面板正面的显示区域，没考虑表尾接线和本体在柜内占用的空间，导致装配时和柜内的走线槽、安装梁、其他电气元件发生干涉，这个模型完整还原了表身的整体轮廓，包括尾部接线柱的突出长度，在做整体装配时可以直接做空间占位检查，提前规避装配干涉问题。设计思路上，建模优先保证安装接口的尺寸准确性，其次还原外观的识别特征，对于不影响装配和外观展示的内部机芯结构做了简化处理，既控制了模型的文件体量，又能满足绝大多数工程场景的使用需求，不管是做电气柜的整体装配演示，还是做面板开孔的工装设计，亦或是做产品样本的渲染配图，这个模型的细节程度都足够适配。另外要注意的是，这类指针表头的安装是靠面板后侧的两个金属卡扣卡紧在开孔边缘，建模时还原了卡扣的安装槽位置，在做面板开孔的工装设计时，可以对应卡扣的位置预留操作空间，方便现场装配时的卡扣锁紧操作，不会出现卡扣位置被柜体加强筋挡住、无法完成安装的问题。表盘的刻度线性度对应75mV分流器的输出特性，0-30A的量程对应分流器0-75mV的输出信号，选型时只要匹配对应量程的分流器就能直接使用，模型上的接线柱标识也对应了正负极接线要求，做三维布线时可以直接按照标识规划线序，减少后期接线的错误率。表身的外壳采用阻燃ABS材质的常见结构，透明表盖为PC材质，建模时的分件逻辑也对应实际的生产装配结构，透明盖和底座的配合卡扣位置、密封边的结构都做了还原，如果需要做表头的外壳开模设计，也可以在这个模型的基础上细化壁厚、拔模斜度、加强筋等细节，不用从零开始搭建基础外形，能节省不少前期建模的时间成本。在做设备的人机交互界面布局时，这类指针表的观察视角也需要纳入考虑，模型的表盘倾斜角度、表身突出面板的高度都和实物一致，可以直接在三维环境里模拟操作人员的观察视角，确认表盘刻度是否在最佳观察范围内，是否会被面板上的其他按钮、指示灯遮挡视线，这类细节在二维设计阶段很容易被忽略，等到实物装配后再调整面板布局就会大幅增加改造成本，借助精准的三维模型就能在设计阶段提前规避这类问题。
