商用双辊啮合式切肉刀组结构设计

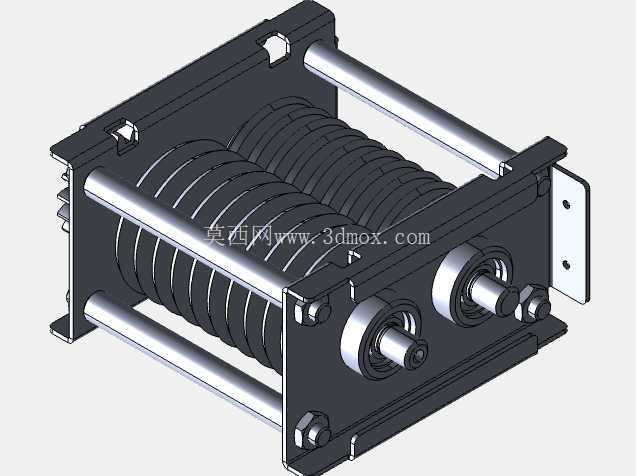

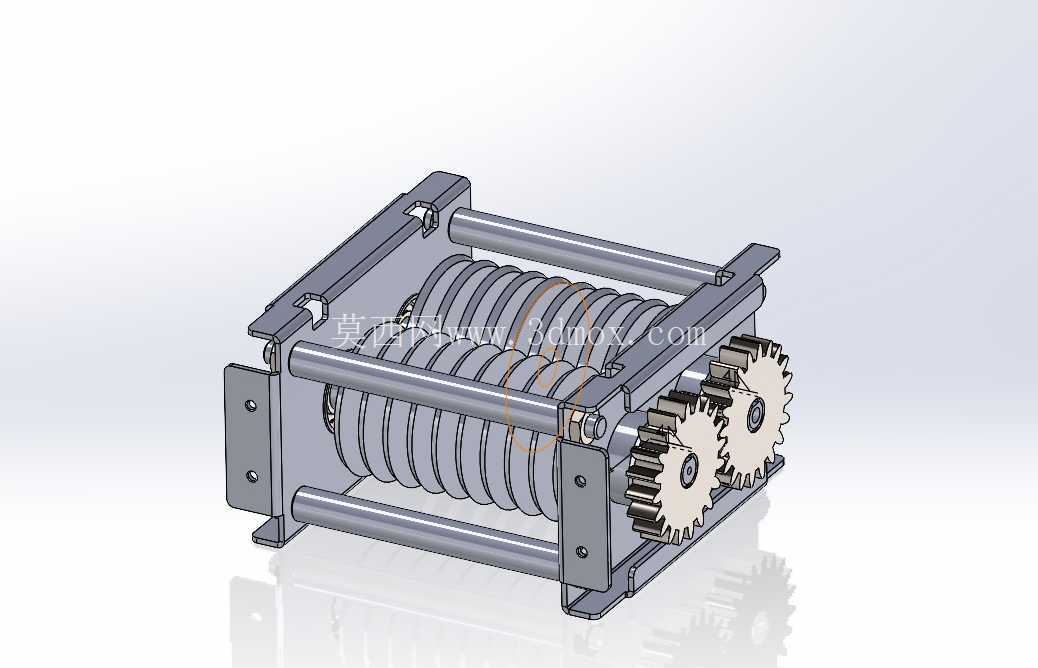

　　这套切肉刀组是商用肉制品加工设备的核心执行部件，主要适配中小型生鲜肉加工门店、中央厨房预处理工段、熟食加工产线的鲜肉分切工序，可对去皮去骨的猪牛羊瘦肉、带少量脂肪的鲜肉条进行连续等厚切片、切条作业，替代传统人工持刀切配的作业模式，单组刀组的连续处理效率可匹配每小时300-500公斤的鲜肉处理需求，能有效降低人工切制过程中厚薄不均、料头损耗大的问题。从结构设计逻辑来看，整套刀组采用平行双辊对置布局，两根刀辊的轴端通过模数2的直齿圆柱齿轮实现等速反向啮合传动，齿轮侧预留0.15mm的齿侧间隙，避免鲜肉加工过程中少量油脂、肉屑渗入齿缝导致的卡滞、传动异响问题；刀辊主体采用多片环形圆刀片叠装结构，相邻刀片之间通过定距隔套保证刀片间距一致，

　　可根据切制规格需求更换不同厚度的隔套，实现2mm-10mm范围内的切制厚度调整，刀片刃口采用单面开刃设计，刃口角度控制在22度，既保证切肉过程中刃口对肌肉纤维的剪切锋利度，又能避免刃口过薄导致的卷刃、崩口问题，适配鲜肉无骨切制的工况需求。刀组的两侧安装支架采用304不锈钢板材折弯焊接成型，支架上的轴承安装位采用镗孔一次加工成型，保证两根刀辊安装后的平行度公差控制在0.05mm以内，避免刀辊转动过程中出现刀片碰擦、间隙不均导致的肉料挤压粘连问题；支架上下端设置的横向连接杆采用实心不锈钢圆钢加工，既起到两侧支架的结构拉结作用，提升整套刀组的结构刚性，避免高速转动过程中支架出现共振抖动，同时也可作为刀组整体嵌入设备主机的安装定位基准，

　　安装时只需将支架外侧的安装孔与主机架的定位螺柱对齐，锁紧固定螺母即可完成刀组的装配，无需额外调整刀辊间隙，降低设备运维过程中的拆装调试难度。从安装边界尺寸来看，整套刀组的横向安装宽度为280mm，纵向安装深度为160mm，刀辊中心距为72mm，适配主机架内部安装腔的最小净空尺寸为300mm（宽）180mm（深）200mm（高），输入轴端预留8mm见方的方榫接口，可直接匹配设备主机的减速电机输出端，无需额外加装传动联轴器；刀组下方预留15mm的落料间隙，切制完成的肉条可直接通过间隙落入下方的接料盘或者输送带上，不会在刀组下方形成积料。在实际工况适配性设计上，所有与肉料接触的零部件均采用食品级不锈钢材质，刀片表面做镜面抛光处理，

　　表面粗糙度Ra值控制在0.8μm以下，避免肉料、油脂附着在刀片表面，日常清洗时可直接用高压水枪冲洗，无需逐片拆卸刀片；刀辊两端的转动轴承采用带密封圈的食品级深沟球轴承，密封圈采用硅橡胶材质，可耐受日常清洗过程中的高温热水、食品级消毒剂腐蚀，避免轴承内部润滑脂泄漏污染肉料，同时也能阻止清洗水、肉屑进入轴承内部，延长轴承的使用寿命。设计过程中特意对刀辊的动平衡做了校验，每根刀辊组装完成后都做G6.3级的动平衡校正，保证刀组在最高120r/min的工作转速下运行平稳，不会出现明显的振动传递到设备主机上，降低设备运行过程中的噪音，整机运行噪音可控制在65dB以内，符合商用餐饮设备的噪音标准要求。另外，刀组的刀片叠装结构设计了防松锁紧结构，刀辊轴端的锁紧螺母采用细牙螺纹加止退垫圈的组合防松方式，避免设备长期运行过程中刀片松动导致的切制间隙变化，甚至刀片碰撞碎裂的安全隐患；两侧支架的外侧设置了可拆卸的防护挡板，挡板采用透明食品级PC材质，既可以观察刀辊的运行状态、肉料切制情况，又能阻挡切制过程中肉屑飞溅，同时避免操作人员误触转动的刀辊引发安全事故，防护挡板通过快拆卡扣固定在支架上，日常维护清洗时无需工具即可快速拆下，清理完成后对准卡扣按压即可装回，操作便捷。
