轻量化优化结构吱吱支架设计

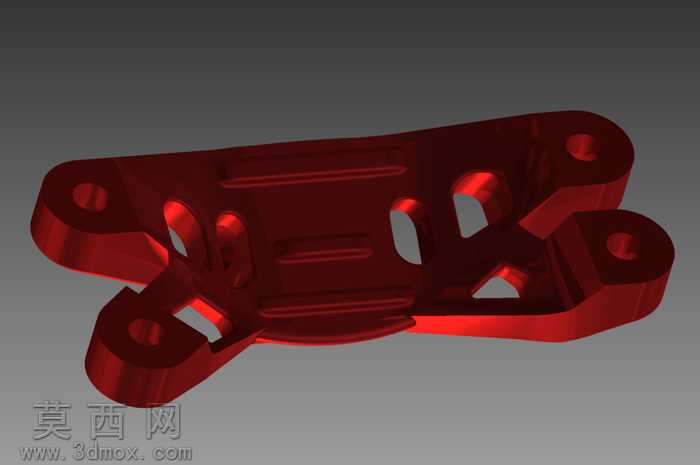

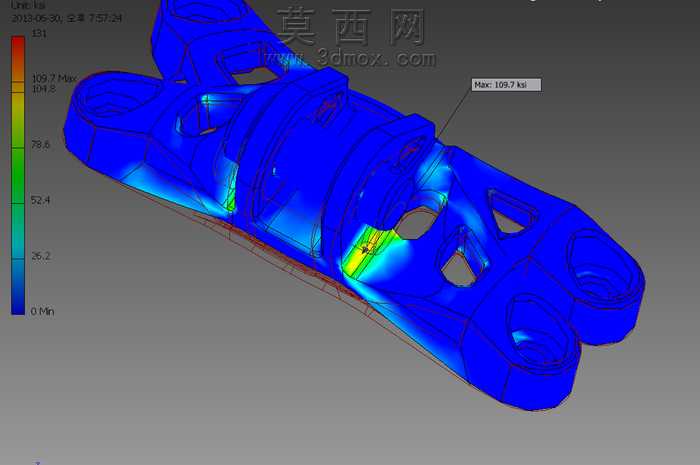

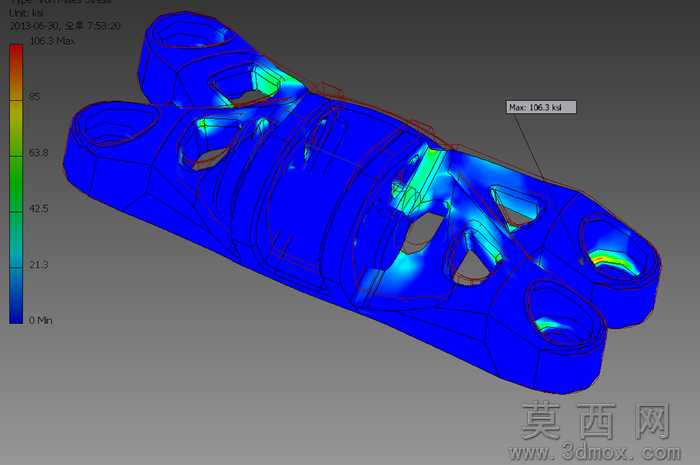

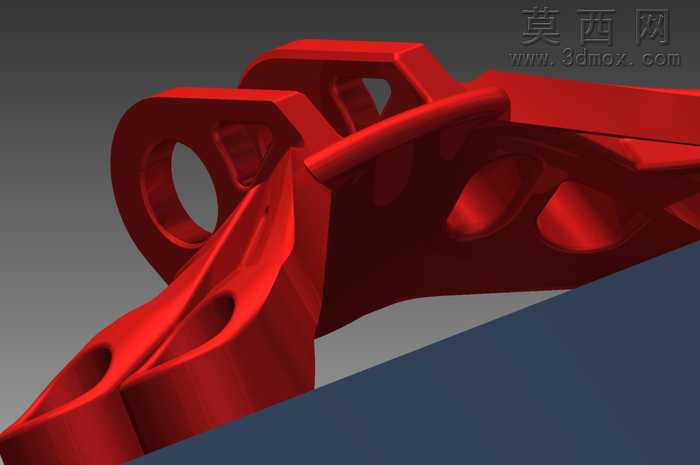

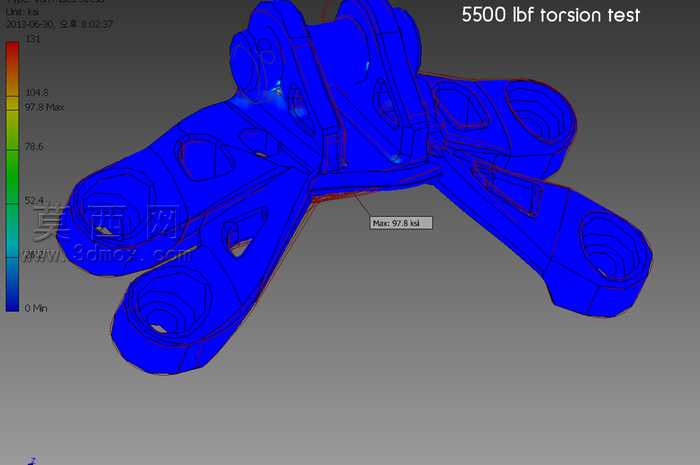

该支架采用三维参数化建模方式完成整体结构设计，建模过程中围绕结构力学性能传递路径做拓扑优化，在保证整体结构刚性与承载能力的前提下，对非主要受力区域做镂空减重处理，最终实现仅较初始设计增加2%重量即可通过全部有限元分析测试的性能目标。建模阶段针对标准材料库参数偏差问题，重新自定义匹配6铝4钒钛合金的材料属性参数，修正原有材料库中规格说明的错误项，基于准确的材料参数完成所有细节部位的有限元分析测试，确保仿真结果与实际力学表现一致。模型渲染阶段采用高光泽金属红色材质，通过光影调整突出支架表面流畅的曲面过渡与镂空结构的层次感，清晰展现各部位的连接关系与受力结构形态。结构设计上，支架主体采用一体化成型思路，设置多处环形连接孔位用于装配对接，主体受力筋沿载荷传递方向连续布置，镂空区域均做圆角过渡处理避免应力集中，不同壁厚区域做平滑衔接保障加工可行性。设计过程中同步完成多组载荷工况下的力学仿真验证，分别在8000磅、8500磅、429500deg、5500扭等不同载荷条件下完成应力校核，所有工况下的最大应力值均控制在材料许用范围内，兼顾轻量化与结构可靠性。模型包含完整的实体结构，可直接用于后续的加工工艺编制、装配干涉检查以及进一步的性能优化迭代，整体结构在满足使用强度要求的同时最大化降低零件自重，适配对重量控制有较高要求的装配使用场景。
