轻量化仿生双叉臂连接支架结构设计

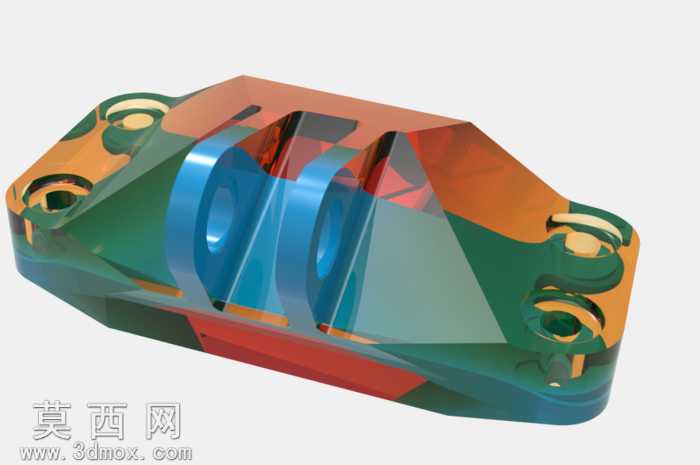

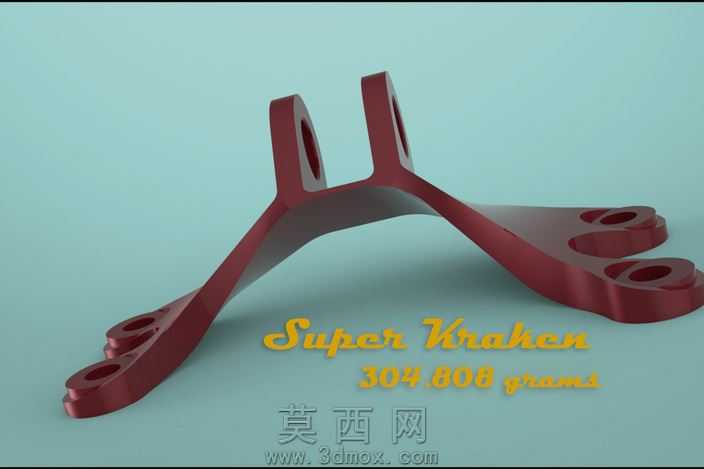

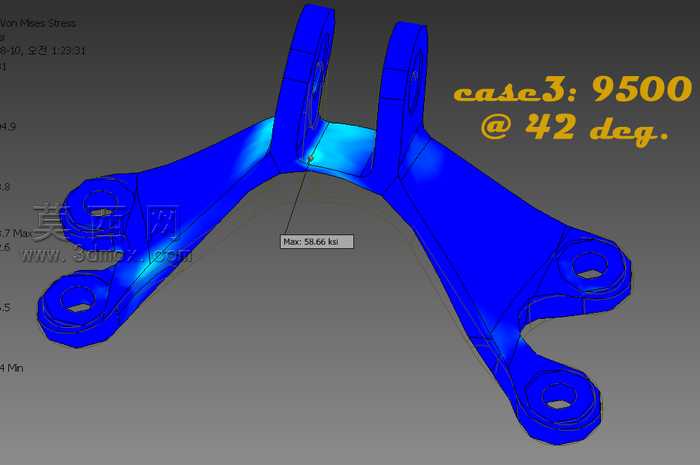

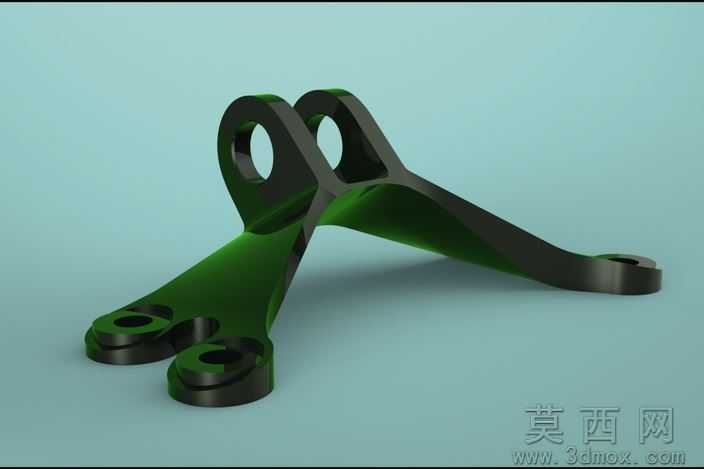

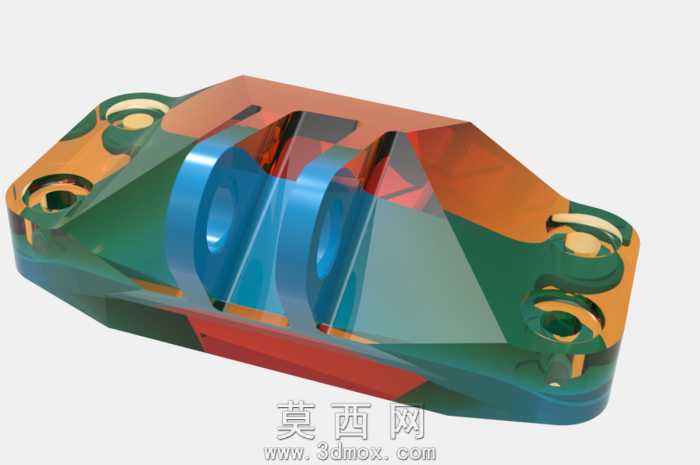

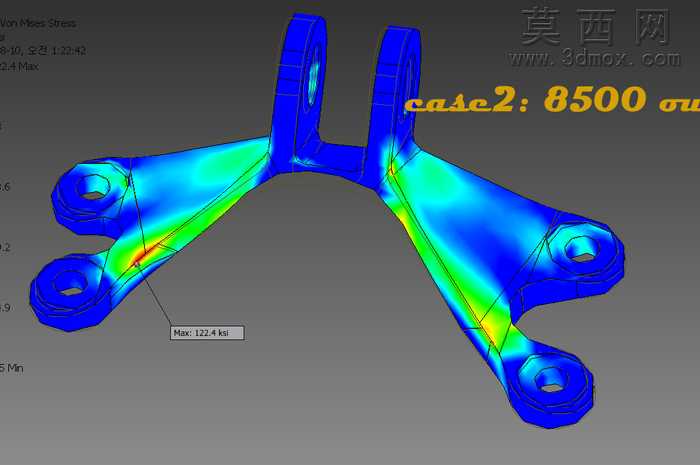

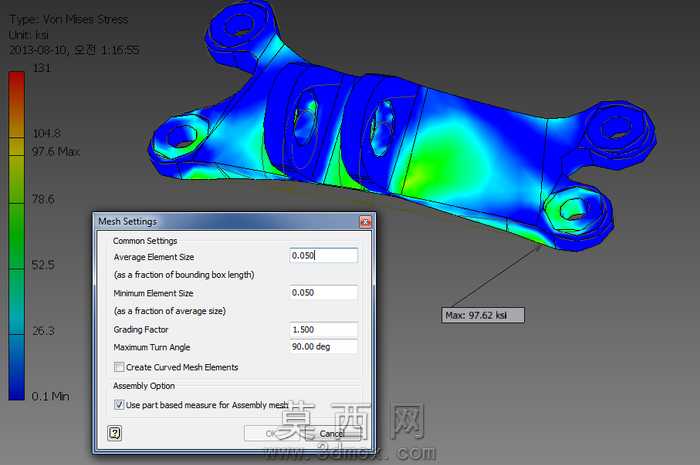

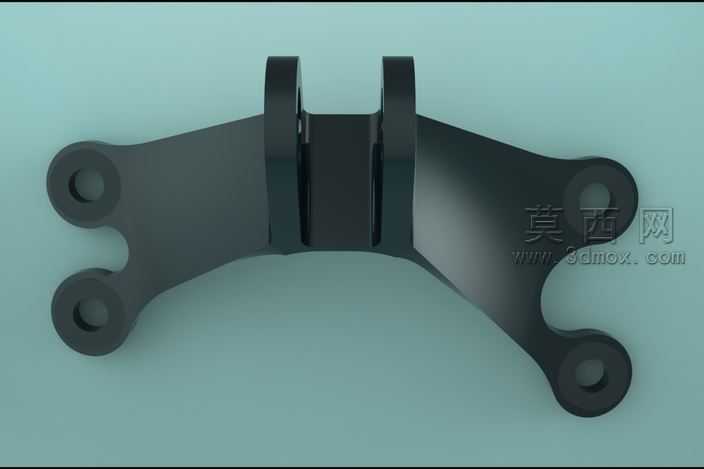

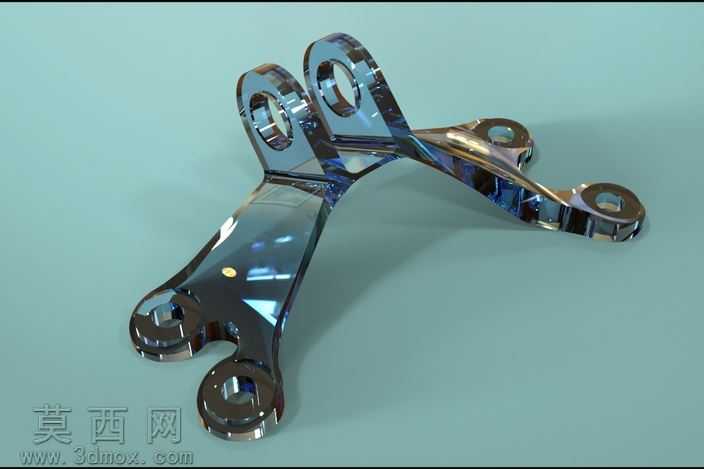

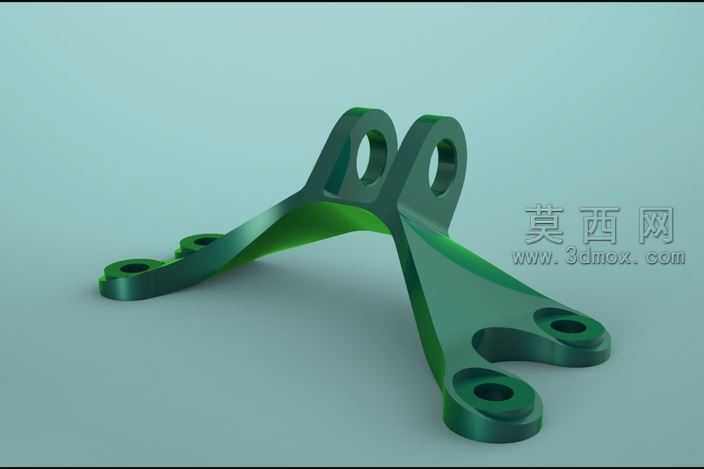

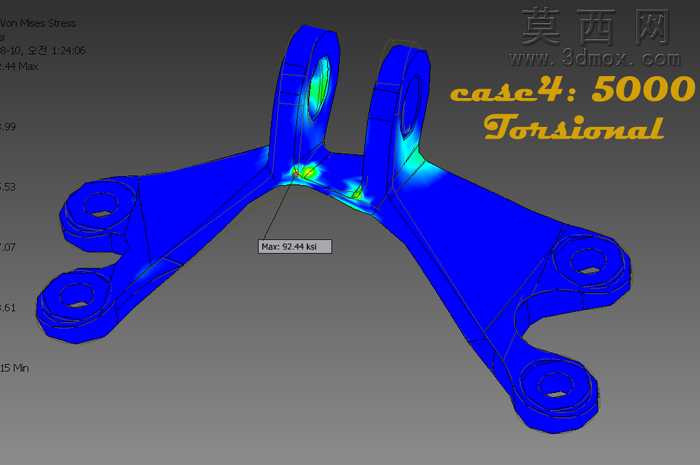

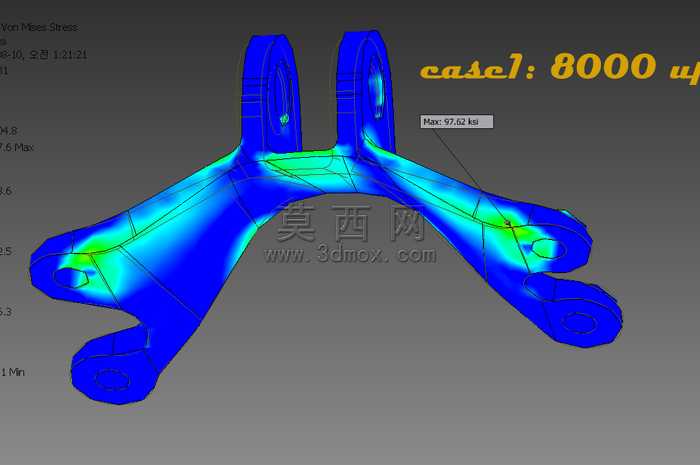

该三维模型采用参数化建模思路完成整体结构搭建，建模过程中以原始实体零件为基础，通过拓扑优化算法完成材料的合理分布，在保证结构力学性能的前提下实现了85.565%的减重效果，原始零件质量为2111.647克，优化后模型质量仅为304.808克，大幅降低了材料用量与构件自重。模型整体采用流线型仿生曲面设计，主体为对称式双叉臂延展结构，两端共设置六处带沉孔的安装定位孔位，上部设置两处同轴铰接孔位，所有孔位边缘均做了圆角过渡处理，避免应力集中问题。建模阶段严格控制整体墙体厚度保持在0.57英寸的统一规格，所有曲面过渡均采用G2连续曲率处理，保证结构表面顺滑无突兀棱角，既符合力学传导路径，也兼顾了外观的流畅质感。材质渲染阶段选用哑光金属质感的深绿色漆面材质，添加了细微的金属颗粒纹理与低粗糙度反射效果，模拟阳极氧化处理后的金属构件表面质感，背景采用低饱和度浅灰蓝色纯色背景，搭配柔和的三点布光方案，主光从侧上方45度角投射形成自然的明暗层次，辅光弱化阴影死黑区域，轮廓光勾勒构件边缘线条，充分展现出结构的曲面起伏与空间形态。结构设计过程中同步完成了多工况下的有限元分析测试，分别验证了8000磅、8500磅水平载荷、42℃环境下9500磅载荷、5500磅扭矩载荷等多种工况下的应力表现，最大应力值均控制在材料许用应力范围内，同时对导出的通用格式文件与原始文件进行了对比测试，确认结构数据无偏差，完全满足实际使用的力学性能要求。整体结构在去除冗余材料的同时，完整保留了所有安装配合面的精度要求，铰接孔与安装孔的形位公差均按照机械加工标准设置，可直接用于后续的工程验证与加工生产参考。
