仿生轻量化异形连接支架结构设计

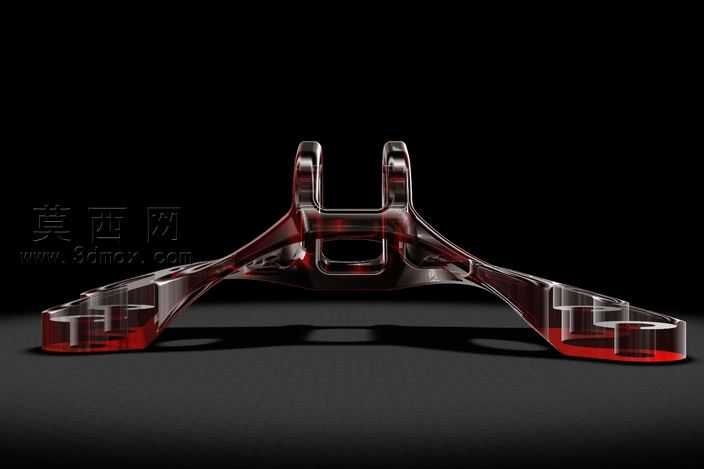

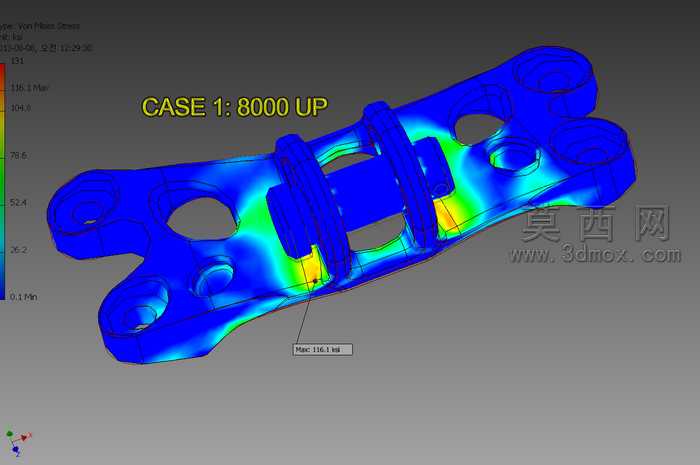

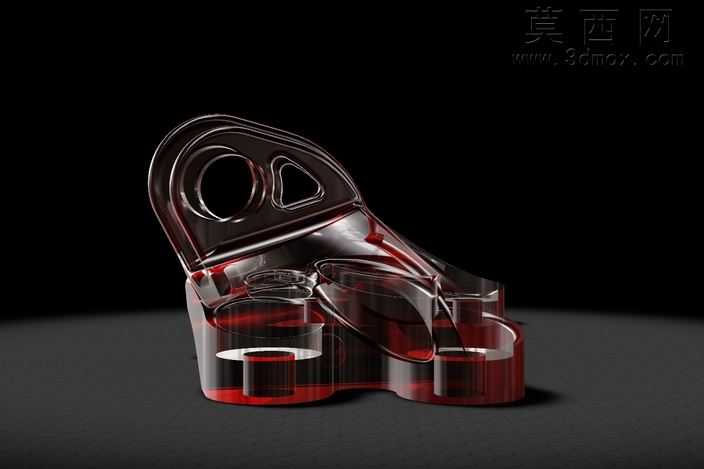

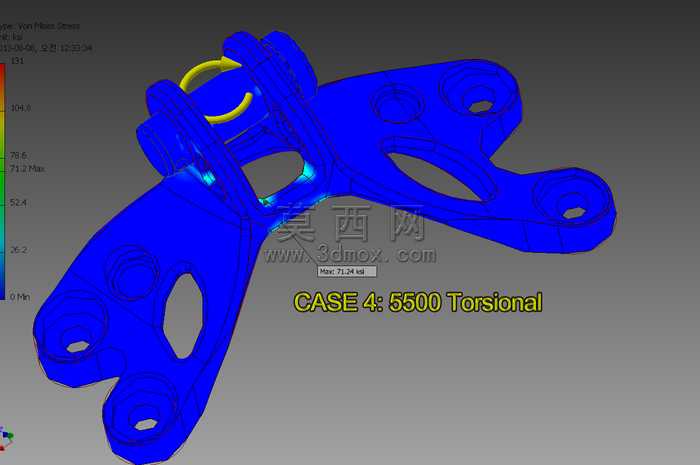

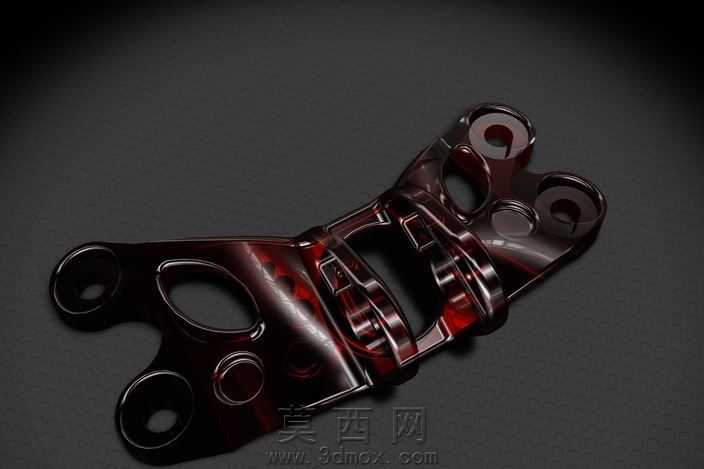

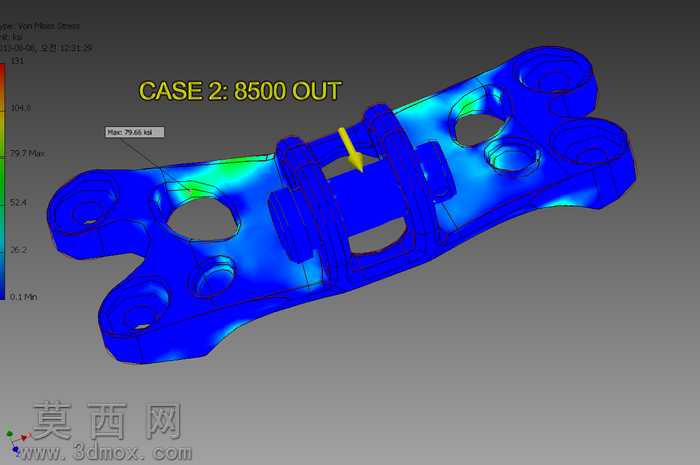

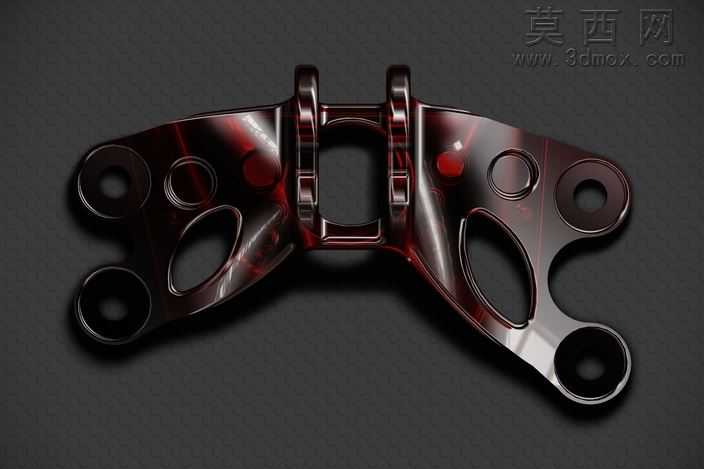

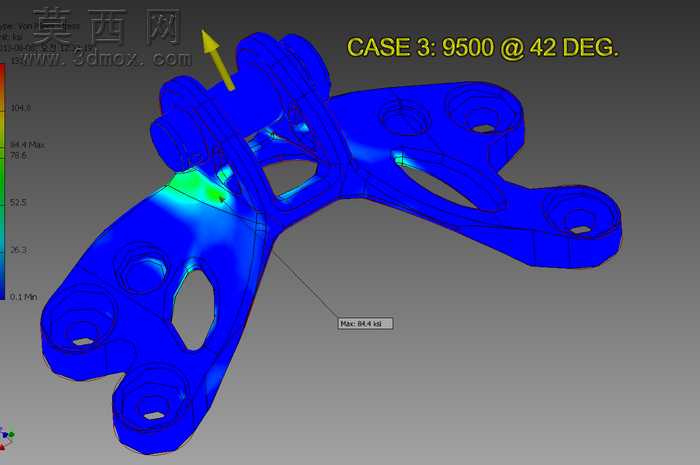

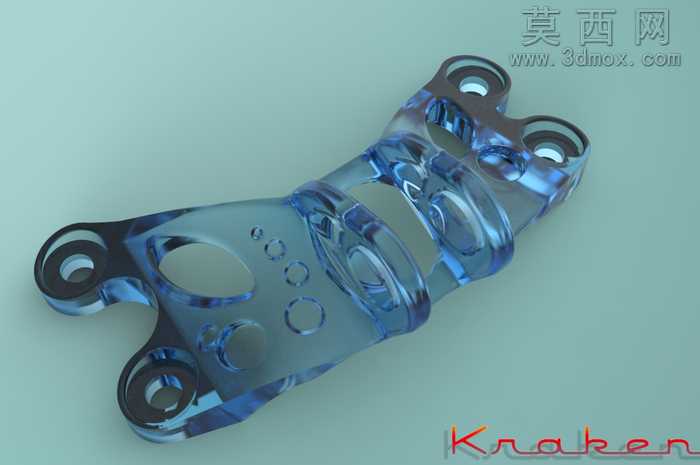

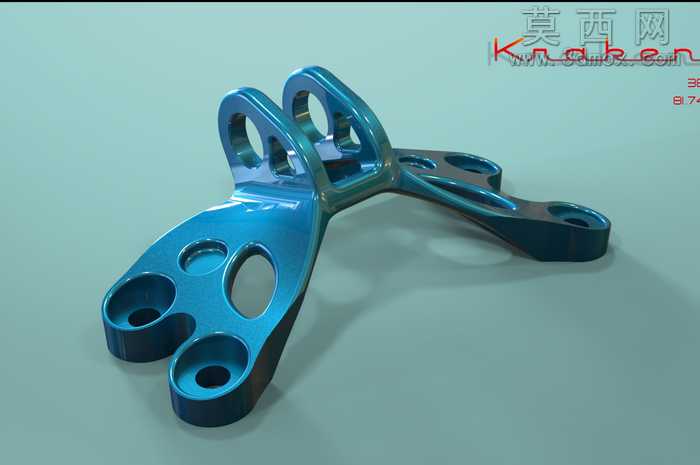

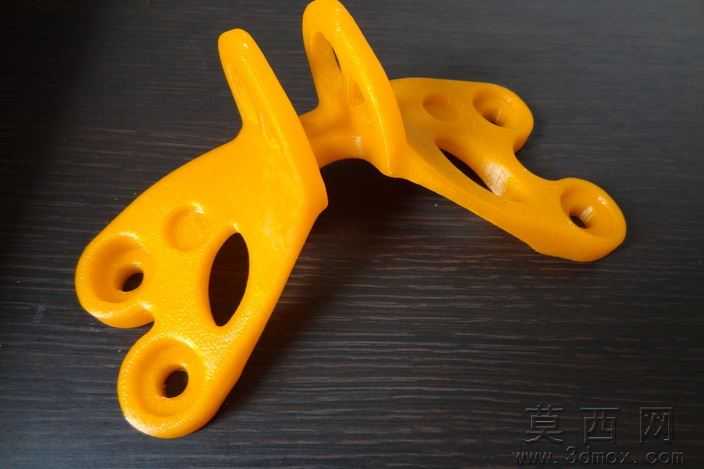

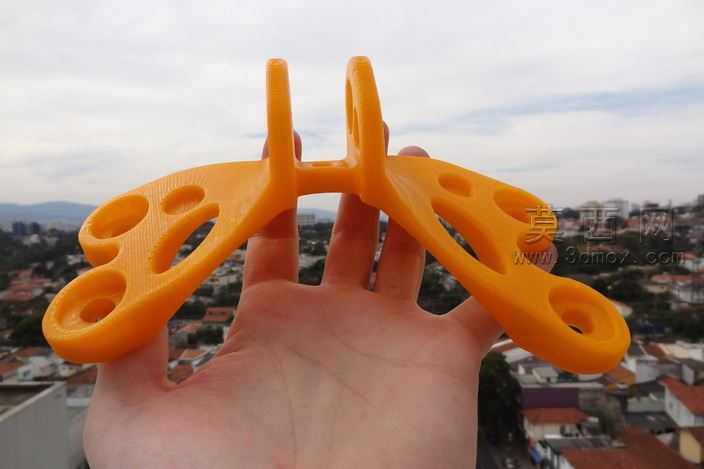

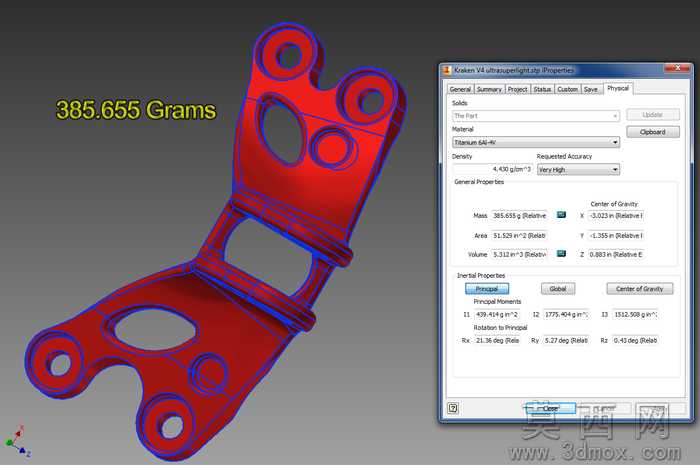

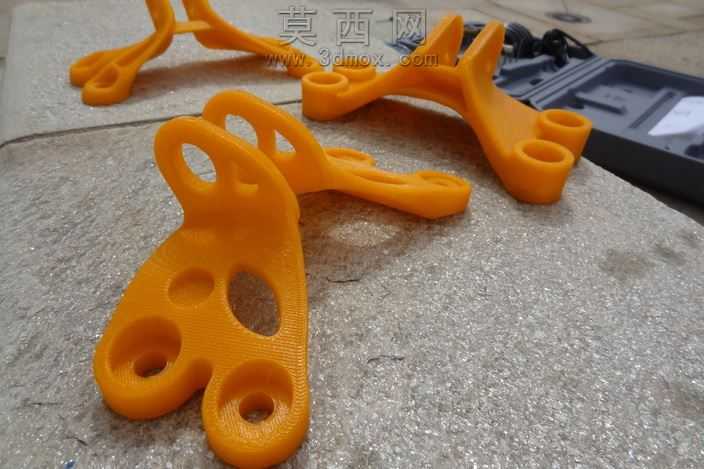

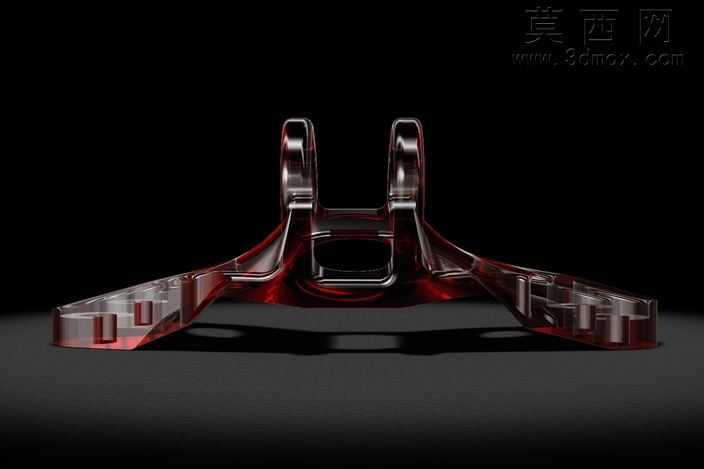

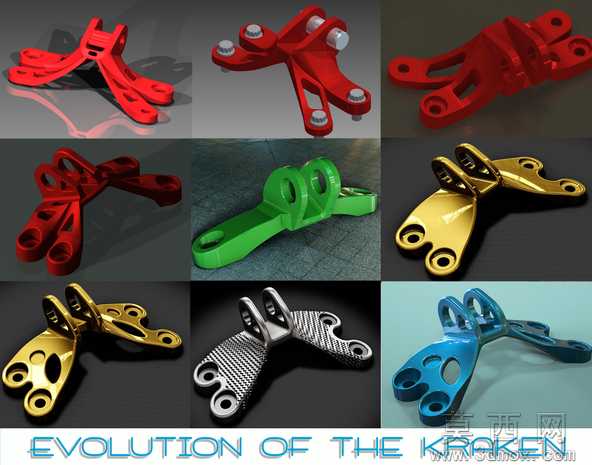

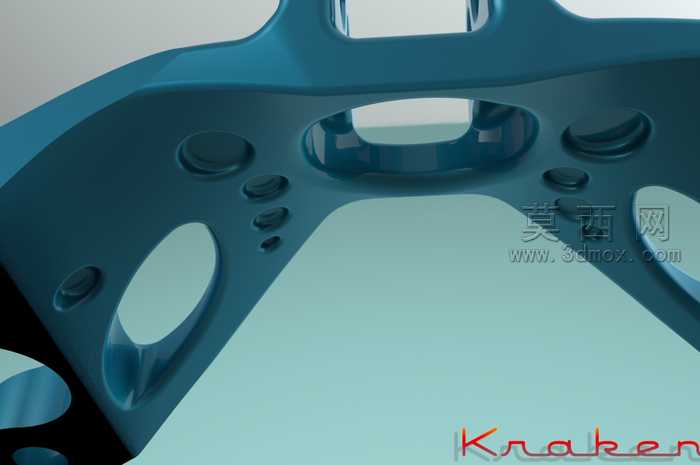

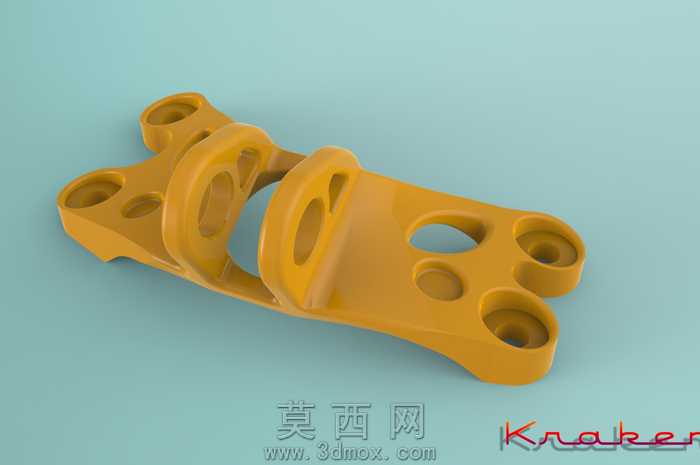

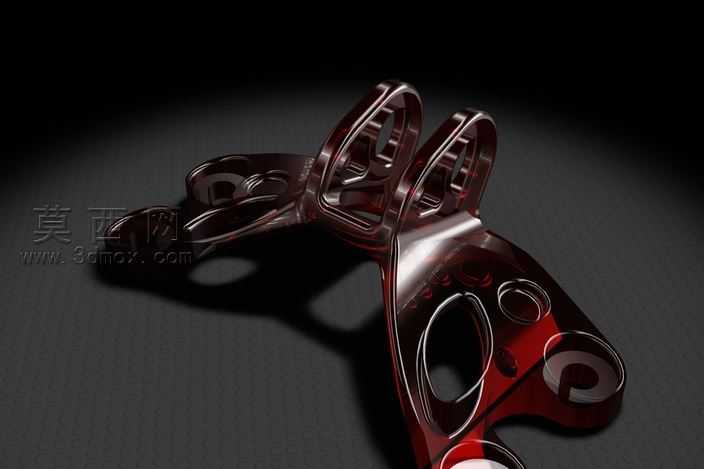

本作品为一款采用仿生设计思路完成的异形连接支架，整体建模过程围绕结构性能与轻量化目标展开，在三维建模阶段首先完成基础受力工况的边界梳理，明确支架两端的连接点位、载荷传递路径，以原始参考零件的结构轮廓为基础，保留核心受力区域的材料分布，对非受力区域进行材料剔除，最终实现整体重量较原始零件大幅降低，减重幅度达到81.74%。建模过程中对支架的多组安装孔位进行精准定位，不同孔径的连接孔分别对应不同的安装对接需求，孔位边缘均做了顺滑的倒角处理，避免应力集中问题。模型的曲面过渡全部采用G2连续的顺滑处理，整体外表面无尖锐棱角，所有结构转折处都做了圆弧过渡，既提升了视觉上的流畅感，也优化了结构受力的传递路径。材质渲染阶段选用金属亮面蓝色烤漆材质，模拟高强度铝合金阳极氧化后的表面效果，材质参数调整中重点强化了金属表面的细微反光质感与环境反射效果，搭配浅素色背景完成渲染输出，清晰展现支架的整体结构形态与细节特征。结构设计过程中同步开展有限元分析验证，针对多组极限载荷工况完成应力校核，确保在保持0.05英寸统一壁厚的前提下，结构内部应力分布均匀，最大应力值控制在材料许用应力范围内，不会出现结构失效问题。设计过程中摒弃了冗余的格栅类装饰结构，将实心支撑部分拆分出两条对称的受力条形臂，保证各支撑梁之间的厚度一致，既简化了结构形态，也让应力传递更加顺畅，同时兼顾了3D打印工艺的成型需求，避免出现打印过程中的悬垂、壁厚不均等工艺问题。整体结构在优化减重的同时，完整保留了核心连接与承载功能，多组镂空孔洞的设计在降低重量的同时，也为安装对位、管线穿过预留了充足空间，两端的分叉式连接结构可以同时对接多组外部零件，满足复杂场景下的连接承载需求，整体造型兼具机械结构的力量感与仿生设计的流畅自然感，实现了结构性能、轻量化目标与视觉效果的平衡。
