轻量化航空连接吊耳结构三维设计

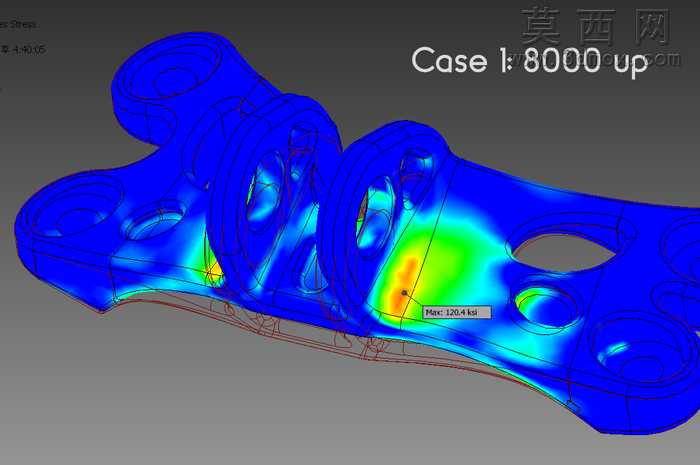

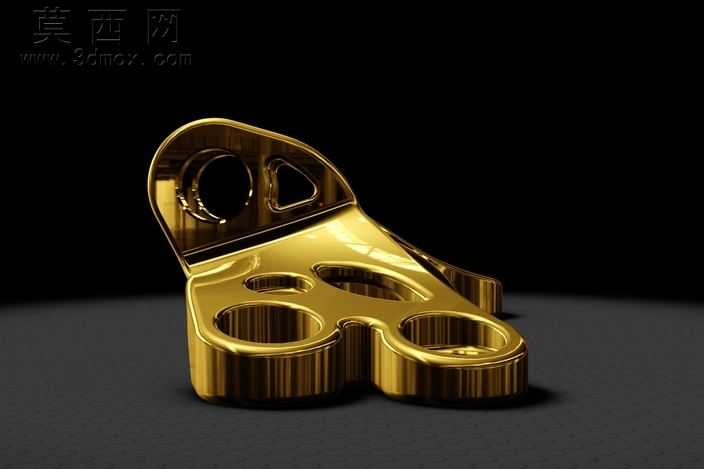

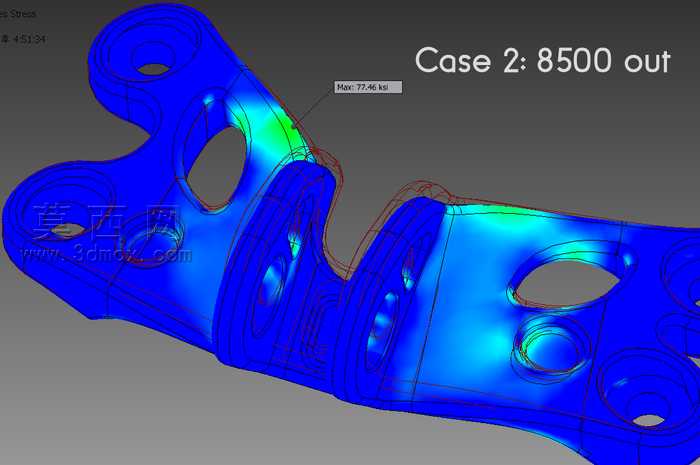

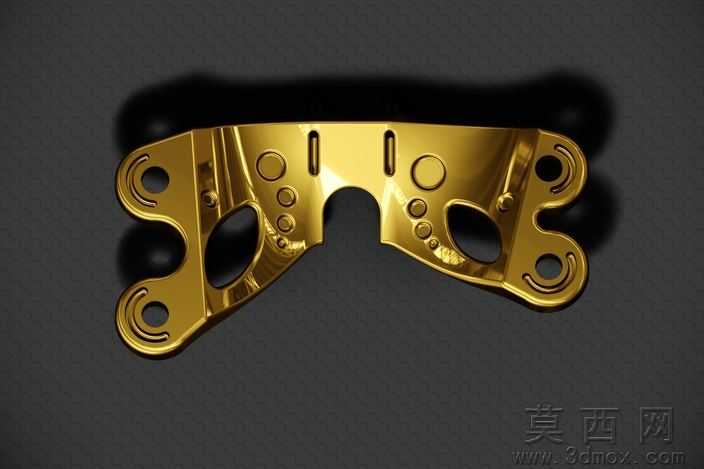

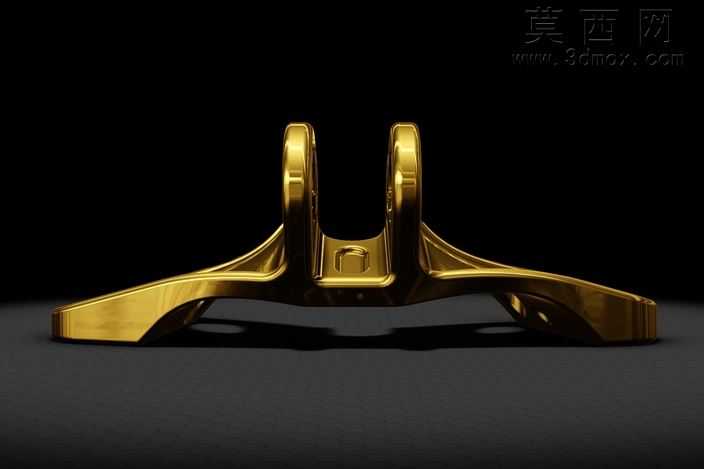

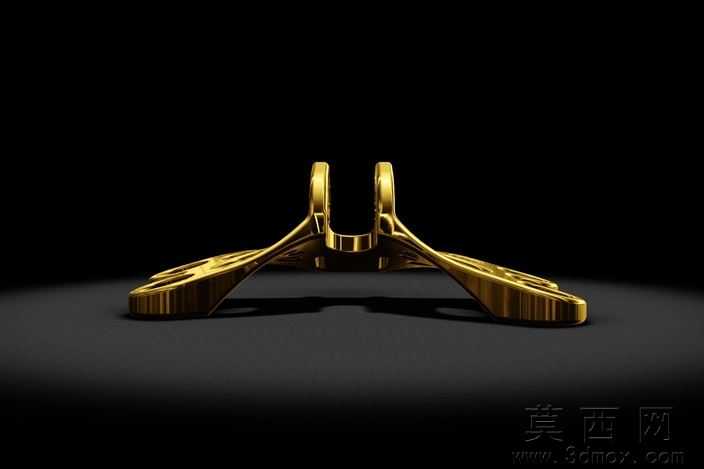

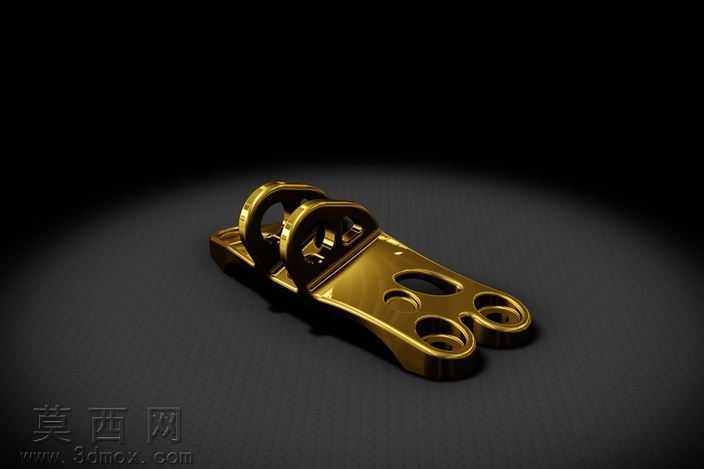

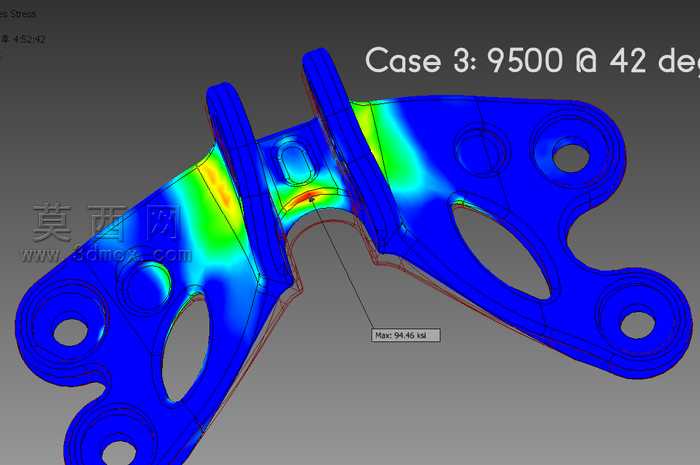

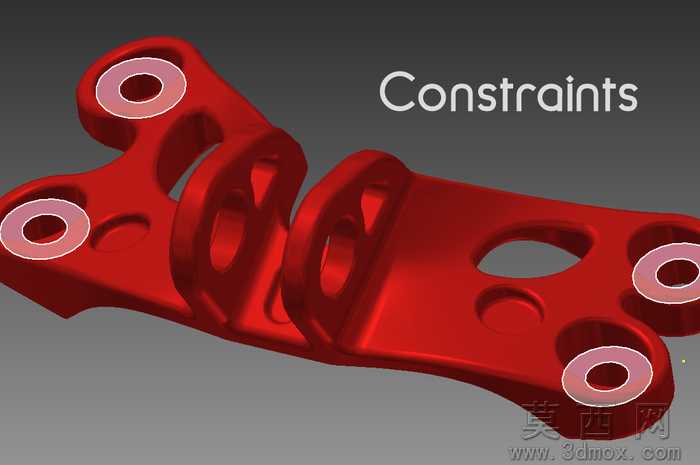

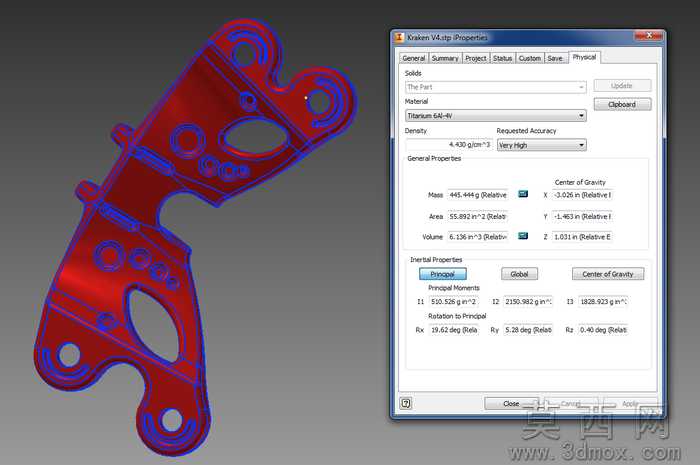

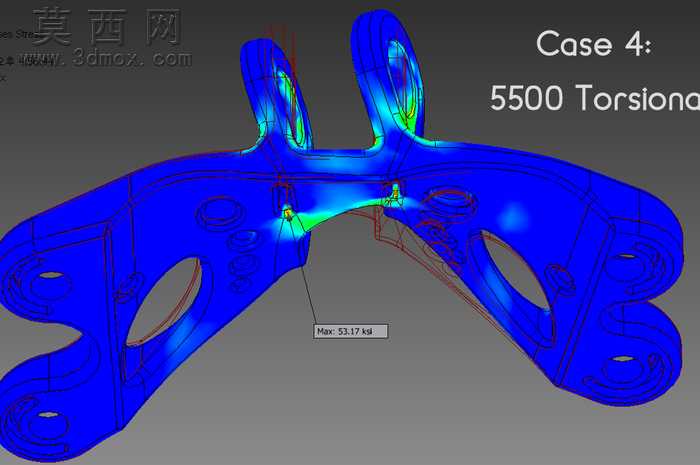

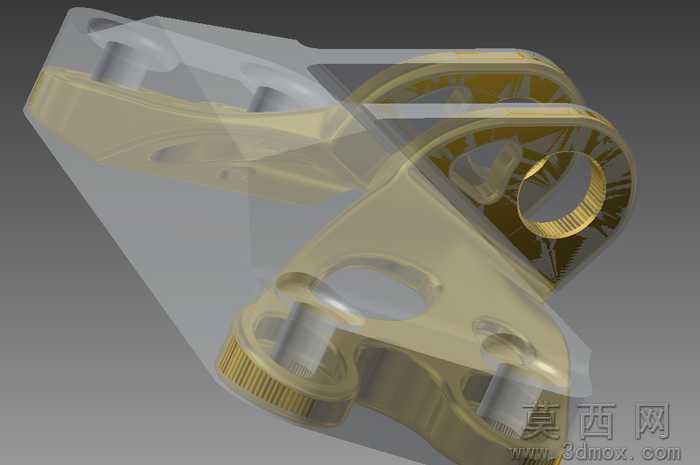

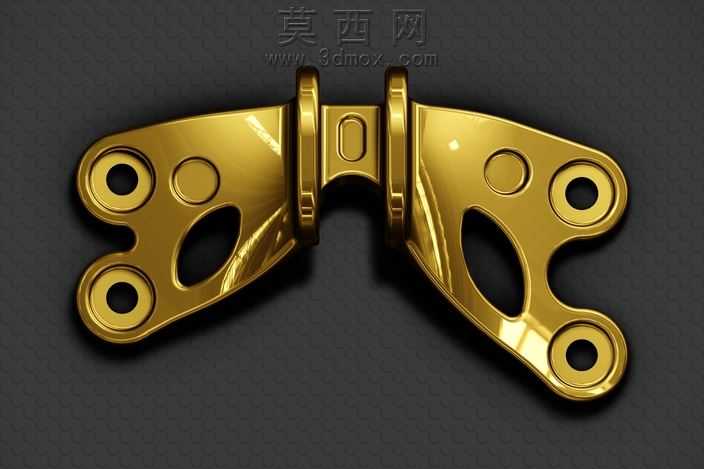

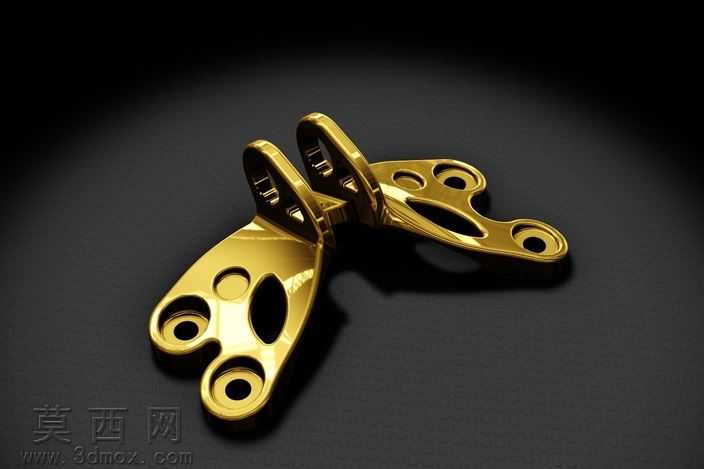

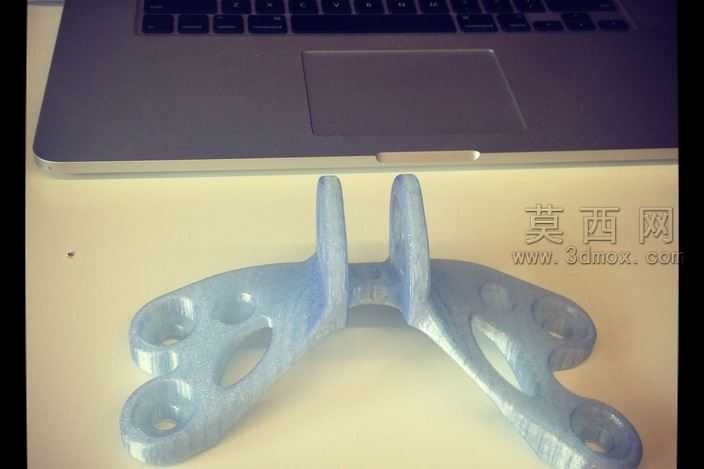

本作品为航空领域使用的超轻型连接吊耳三维设计，整体建模过程围绕轻量化与结构强度的平衡展开，首先基于原始吊耳零件的基础外形进行三维草绘，精准定位两端连接孔位的中心距、孔径公差与安装基准面，确保零件能够适配原有安装位的尺寸要求，无需额外修改配套结构即可完成替换装配。建模阶段采用实体建模与拓扑优化结合的方式，在保证连接部位刚性的前提下，对非受力区域进行材料去除设计，通过多轮受力仿真迭代调整减重孔的形状、位置与边缘过渡弧度，最终实现较原始零件减重78.9%的设计目标，大幅降低航空结构的整体重量。材质渲染阶段选用航空高强度合金材质，模拟金属表面的抛光镀金质感，通过环境光遮蔽、金属粗糙度参数调整，还原金属零件在光影下的真实反光效果，清晰呈现零件的曲面过渡与孔位细节，所有减重孔的边缘均做了圆角过渡处理，避免应力集中问题。结构设计上充分考虑实际使用工况的受力需求，针对8000磅、8500磅等不同载荷工况进行有限元分析验证，在羊角销等核心受力位置保留足够的材料厚度，确保最大应力值处于材料安全许用范围内，同时删除了螺栓孔附近易造成仿真结果偏差的冗余细节，保证受力分析结果的准确性。零件整体采用对称式结构设计，两端的连接耳片与中间的承力梁一体化成型，减少装配环节带来的强度损失，所有安装孔位均做了沉头设计，适配标准航空紧固件的安装要求，轨道动画可360度展示零件的整体外形与细节结构，方便使用者快速理解零件的装配逻辑与设计特点，兼顾了轻量化需求与结构可靠性，适用于超轻型飞行器的结构连接场景。
