柔性TPU六角批头套筒收纳支架

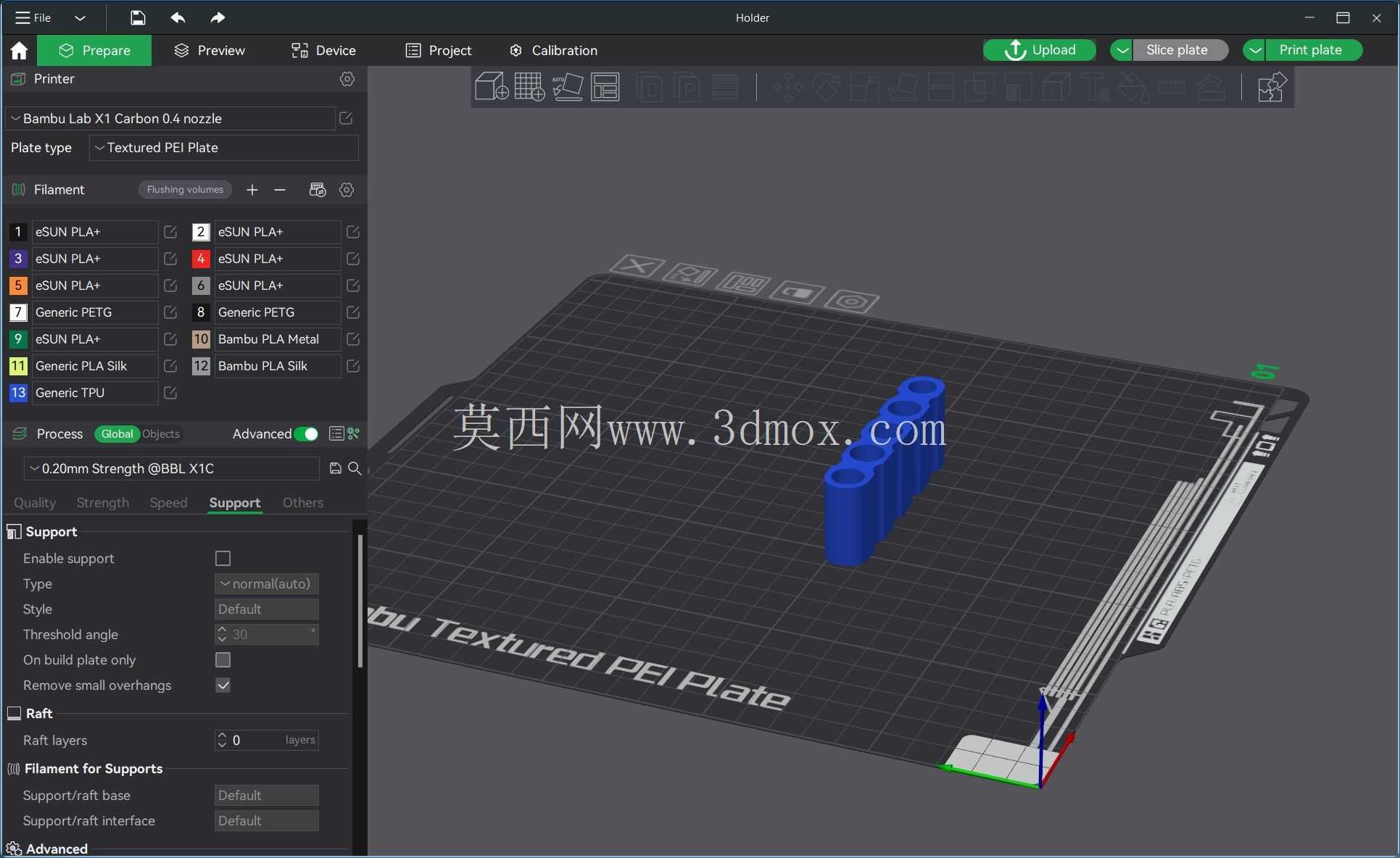

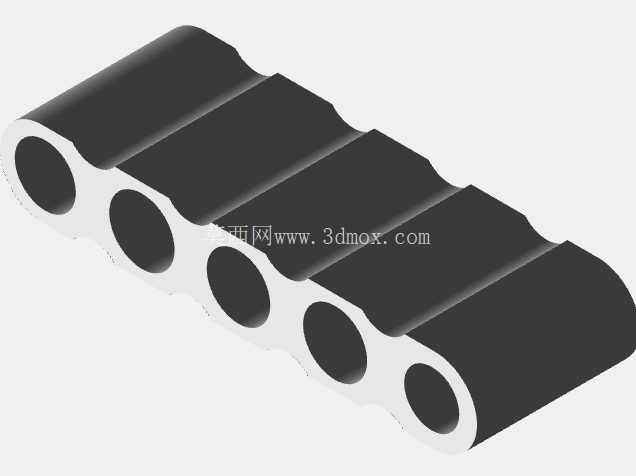

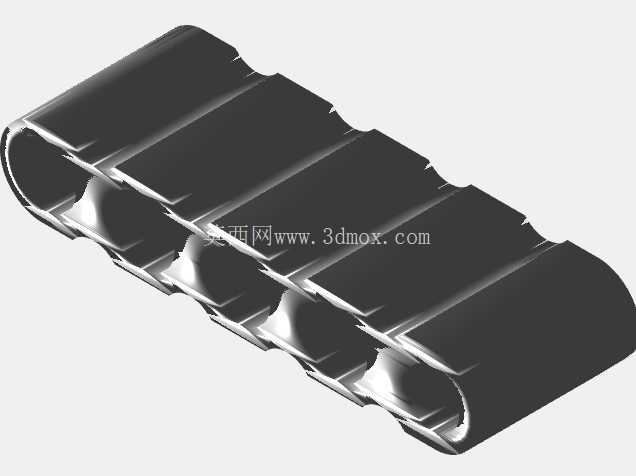

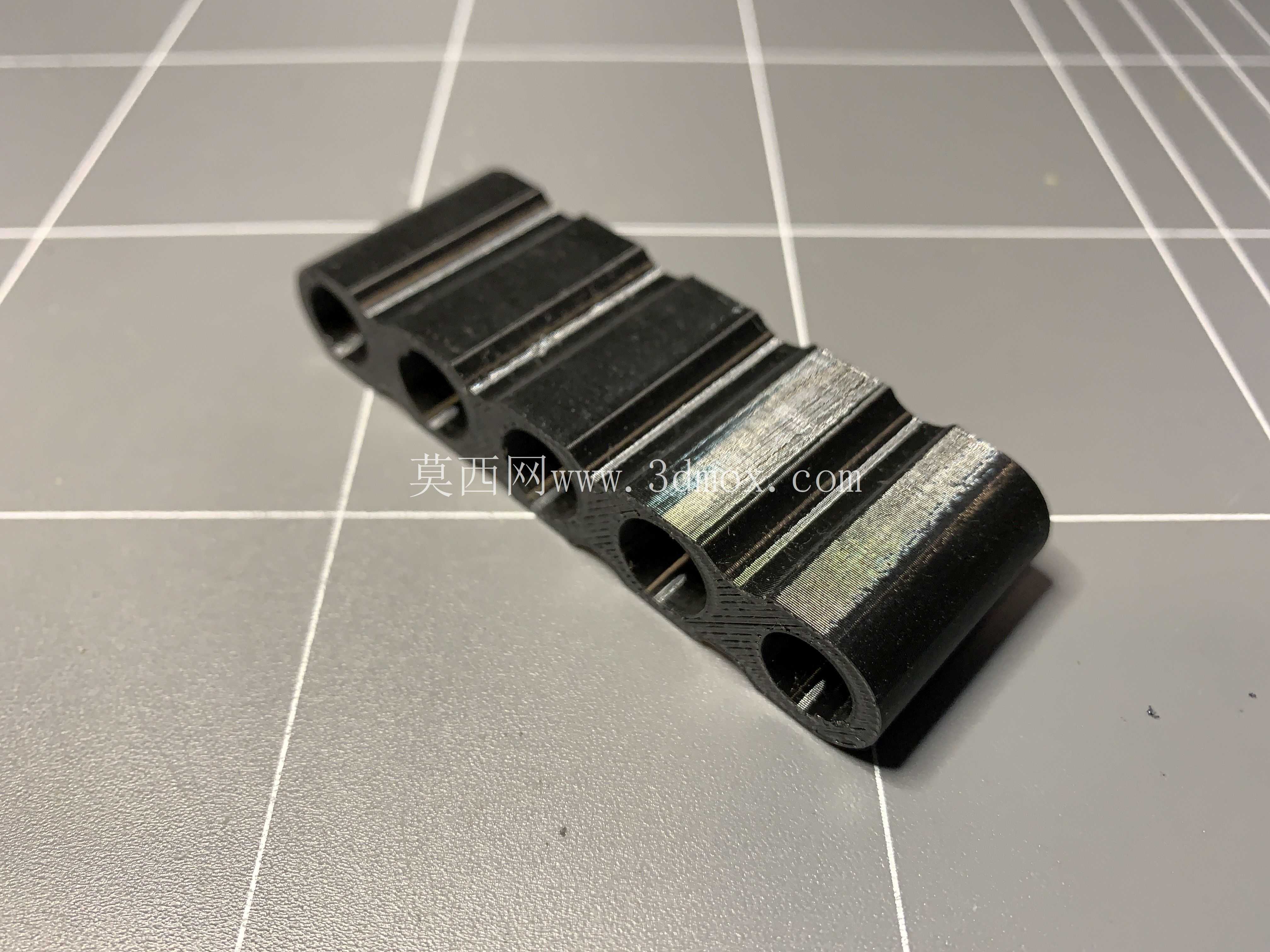

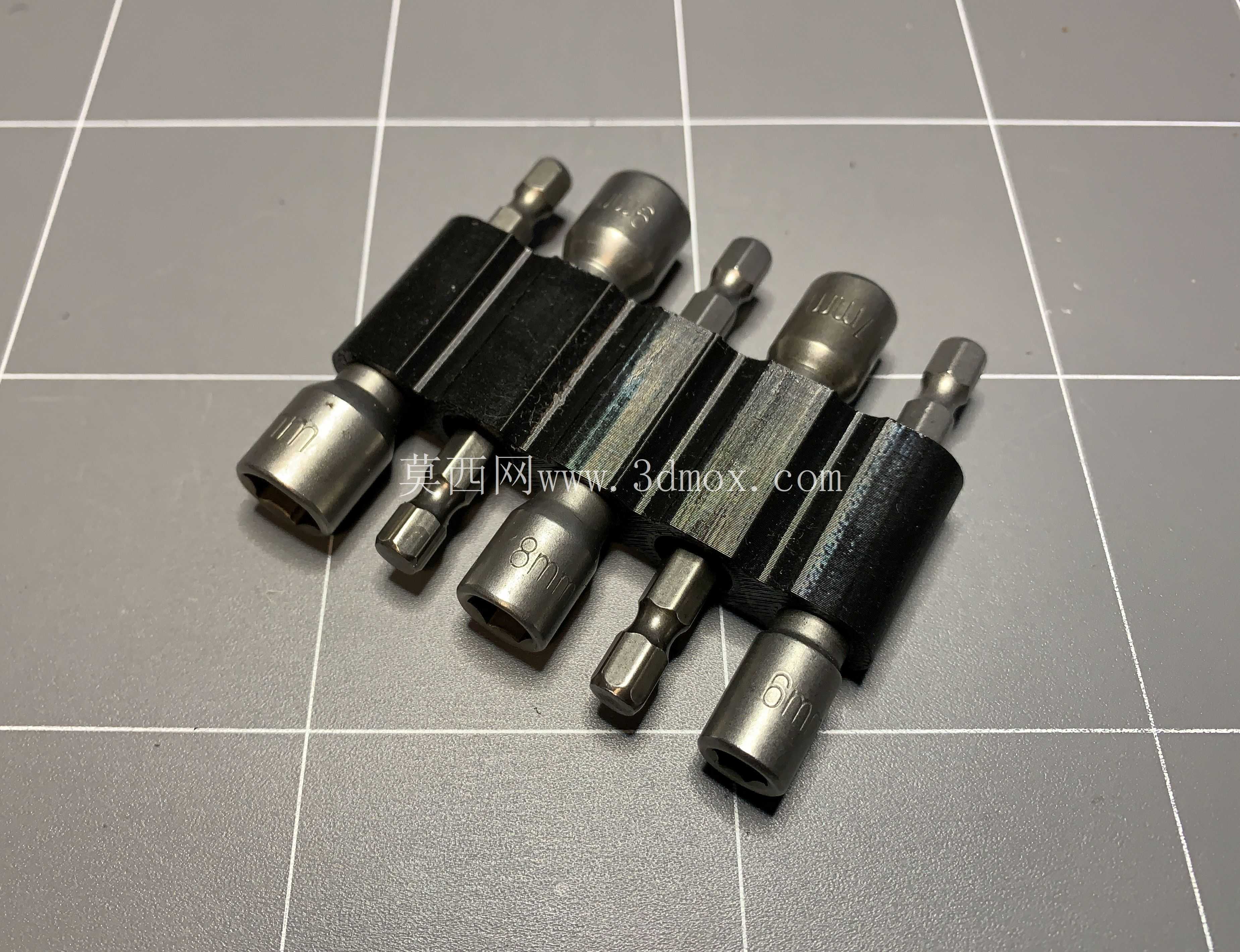

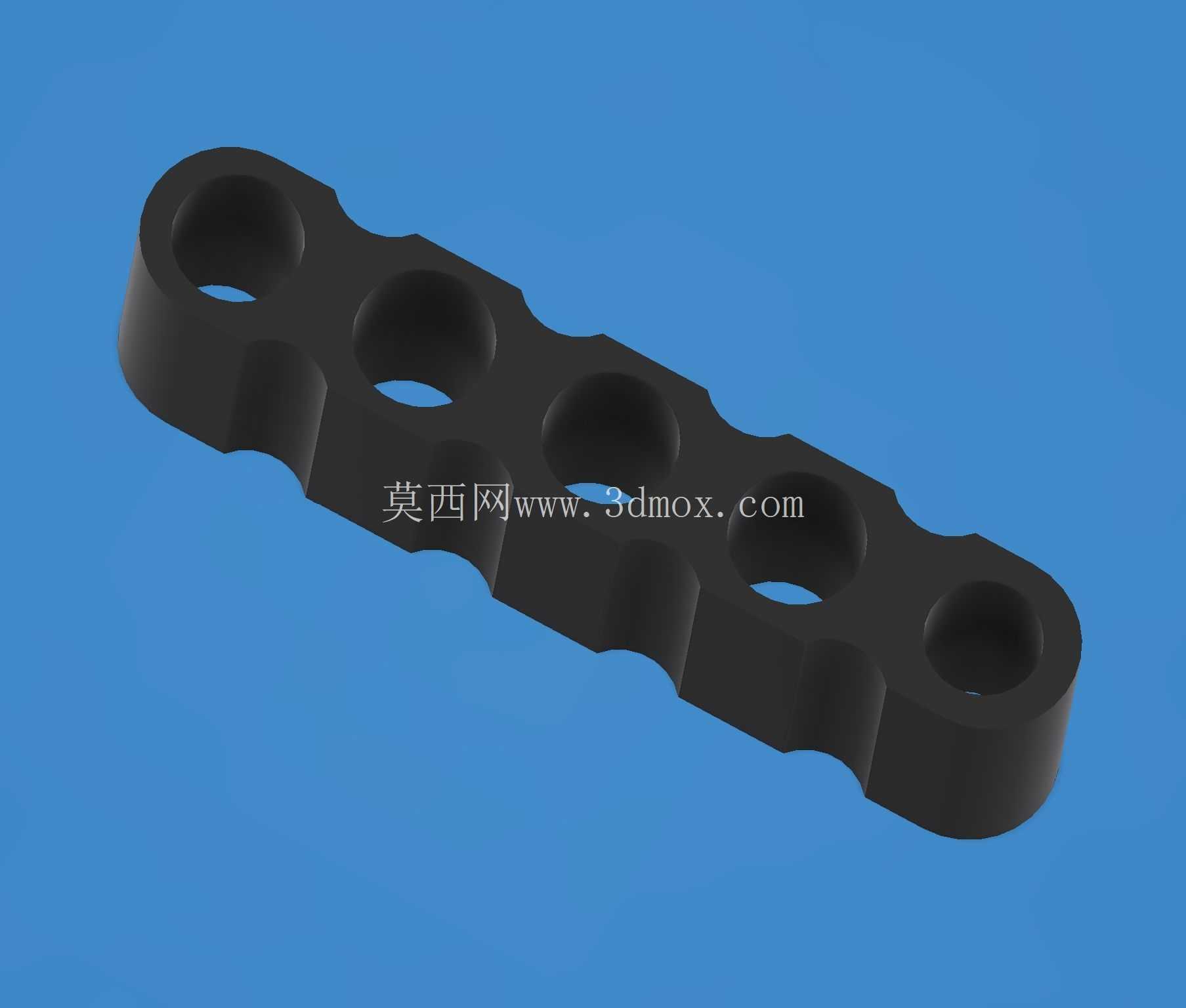

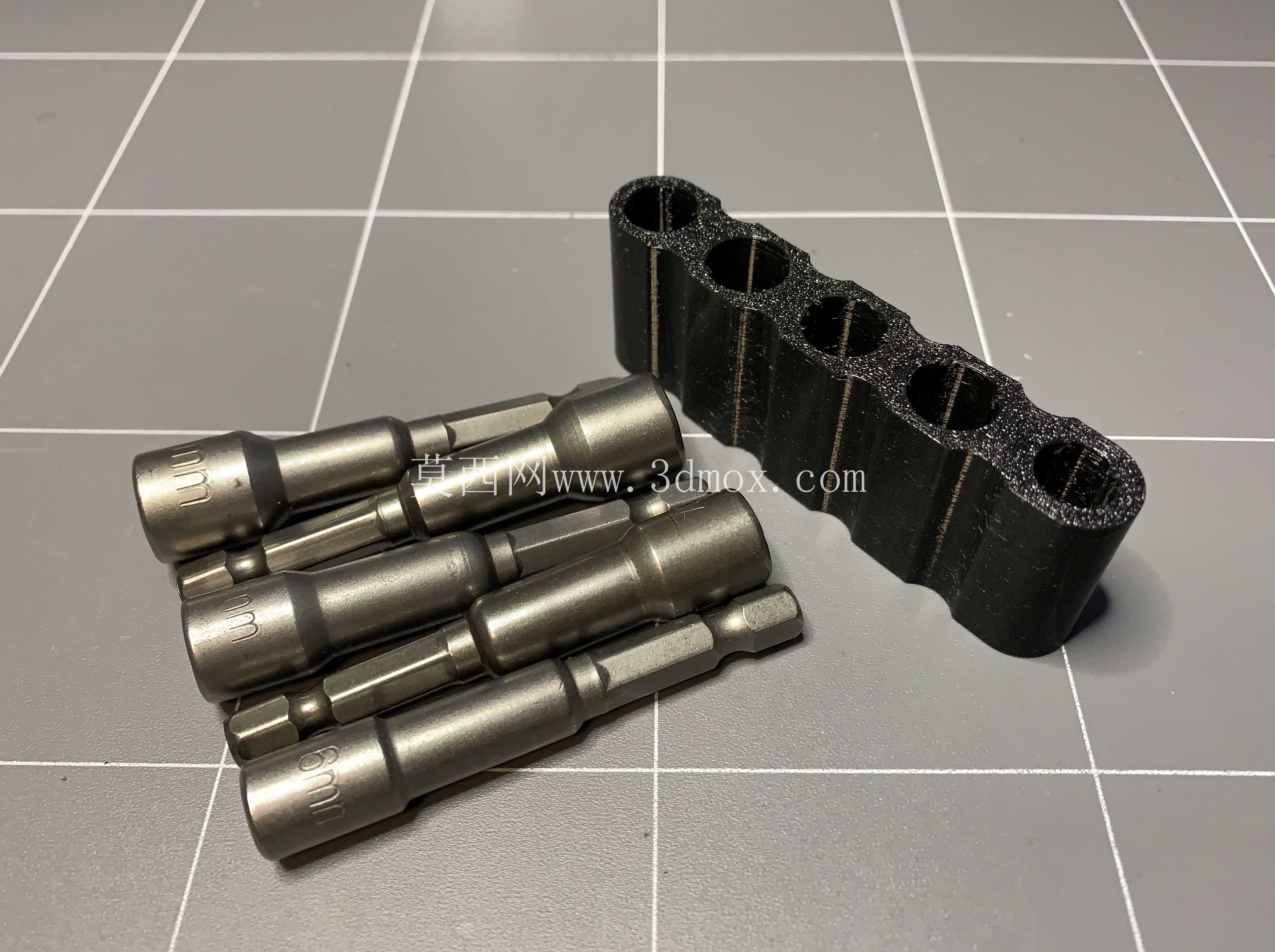

　　日常设备维保、装配作业场景中，电动起子配套的六角柄螺母套筒是高频使用的易耗配件，这类套筒规格覆盖6mm到10mm的常用六角尺寸，统一采用1/4英寸标准六角柄适配市面绝大多数电动起子、气动螺丝批的夹头，作业过程中如果零散放置在工具箱内，不仅翻找对应规格耗时久，套筒的金属外六角、批头连接端也容易和其他工具磕碰产生磨损，甚至出现细小套筒滚落遗失的情况，不少一线装配、维保人员都遇到过作业中途找不到对应规格套筒，拖慢整体作业节奏的问题。这款收纳支架就是针对这类现场痛点设计的工具收纳配件，整体采用柔性TPU材质制作，利用柔性材料的形变特性实现套筒的卡紧固定，不需要额外的卡扣、绑带结构就能稳定固定不同规格的套筒。从结构设计来看，支架采用并排式的单孔卡位布局，每个卡位对应一个常用规格的套筒，卡位的内径根据对应套筒的金属外径做了0.2mm的过盈配合设计，依靠TPU材质本身的弹性抱紧套筒的金属外壁，不管是竖向放置在工作台面，还是横向卡在工具挂板上，套筒都不会因为晃动、倾斜从卡位中脱落。支架本身的外形做了窄边化处理，整体宽度可以同时容纳6支常用规格的套筒，厚度控制在15mm以内，不会占用工具箱内过多的储物空间，边角位置全部做了R2的圆角过渡，没有尖锐的棱角，取放工具的时候不会划伤手部，也不会刮蹭工具箱内的其他配件。设计过程中充分考虑了3D打印的成型可行性，整体结构没有悬空的大跨度结构，不需要额外添加打印支撑，采用常规的FDM打印设备就可以直接成型，打印时层高设置为0.2mm，填充率设置为15%就能满足日常使用的结构强度要求，材料选用黑色柔性TPU长丝即可，成型后不需要额外的后处理工序，去除打印底边的毛边就可以直接投入使用。卡位的排布按照套筒尺寸从小到大依次排列，取放的时候可以根据卡位顺序快速定位需要的规格，不需要逐个翻找核对，每个卡位的深度设置为25mm，刚好可以包裹住套筒的金属主体部分，露出尾部的六角柄位置，取放的时候只需要捏住六角柄向外拔出即可，单手就可以完成取放操作，适配一线作业时单手持工具、单手取配件的操作习惯。不同于硬质塑料或者金属材质的收纳架，这款柔性TPU支架本身具备一定的缓冲性能，即使不慎从工作台面掉落，也不会磕碰损伤套筒的金属表面，支架本身也不会因为摔落出现开裂、碎裂的问题，耐用性更适配车间、户外维保等复杂的作业场景。支架本身没有额外的固定结构，既可以平放在工作台的工具区作为桌面收纳座使用，也可以在背部粘贴背胶固定在工具柜侧壁、电动起子挂架旁边，实现定点收纳，让作业区域的工具摆放更规整，减少工具整理的时间损耗，提升装配、维保作业的整体效率。针对不同用户的工具配置差异，卡位的数量也可以根据实际使用的套筒规格做灵活调整，不需要改动整体的结构逻辑，只需要调整并排卡位的数量就可以适配更多规格的套筒收纳需求，结构的拓展性较强。
