1:2.3比例NAA微型左轮扳机锤结构件

项目分类:通用五金配件 发布时间:2024-11-12 ID:790276
  • 1:2.3比例NAA微型左轮扳机锤结构件
  • 1:2.3比例NAA微型左轮扳机锤结构件

  在缩比枪械模型的结构设计领域,击发组件的还原度直接决定模型的机械动作可靠性与外观仿真度,扳机锤作为左轮类枪械击发链路里的核心传动件,在1:2.3比例的NAA定制微型左轮模型中,承担着承接扳机输入力矩、传递击发动能、实现待击与释放状态切换的核心作用。不同于全尺寸枪械零件的受力设计逻辑,缩比模型的扳机锤不需要承受实弹击发的高强度冲击载荷,但需要在毫米级的尺寸边界内,还原真实枪械扳机锤的动作逻辑,同时兼顾微型结构的加工可行性与装配公差适配性。

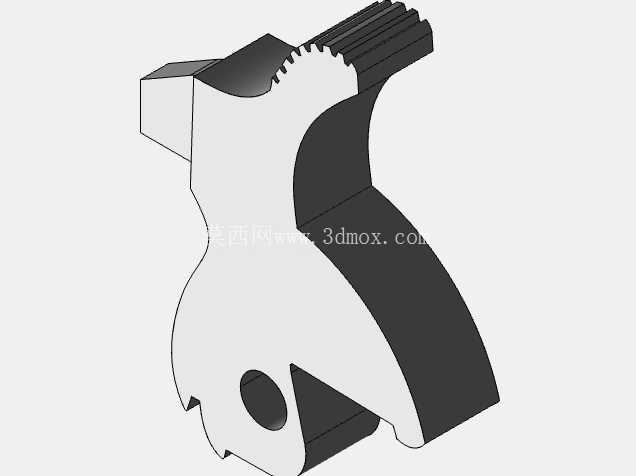

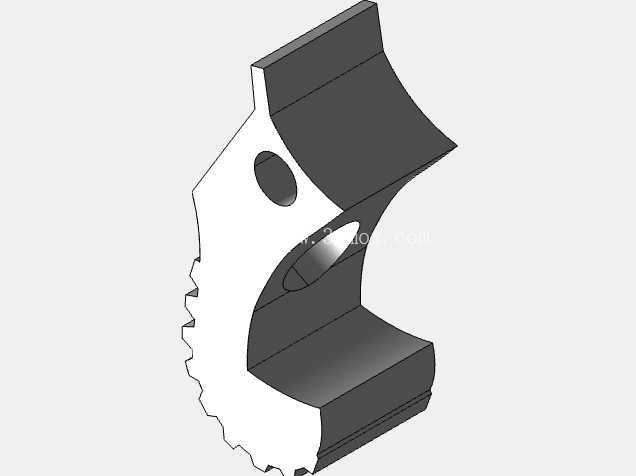

  从结构功能来看,这个扳机锤的异形曲面完全匹配NAA微型左轮的框架内部型腔,侧面带齿状结构的区域是与扳机传动齿啮合的工作面,齿形的模数、齿距经过反复适配调整,保证扣动扳机时传动过程无卡滞、无虚位,扣压行程的反馈手感与真实枪械的动作逻辑一致。零件中部的通孔是销轴安装位,孔径与框架上的安装轴采用小间隙配合设计,既保证扳机锤绕轴转动的顺滑度,又避免间隙过大导致的动作晃动,这个安装孔的位置精度直接决定了击发行程的一致性,建模时需要严格匹配框架的安装基准,保证装配后扳机锤的转动轨迹不会与转轮、击针等周边零件发生运动干涉。

  零件上部的弧形工作面是击锤打击面,对应模型击针的安装位置,曲面弧度经过反复校核,保证待击状态下打击面与击针尾部的对位精度,释放时能够将传动而来的力矩完整传递到击针位置,实现模拟击发的动作反馈。下部的弧形避让曲面则是为了匹配转轮转动时的外圆轮廓,避免扳机锤在复位过程中与转轮弹巢发生摩擦,影响转轮的转动顺畅度,这个曲面的曲率需要和对应比例的NAA左轮弹巢外圆完全适配,预留的安全间隙控制在0.1mm以内,既不会因为间隙过大导致外观失真,也不会因为间隙过小出现运动剐蹭。

  从设计思路上,这个零件的建模完全遵循等比例缩放后的结构还原逻辑,所有倒角、圆角的尺寸都按照1:2.3的比例同步缩小,边缘的锐边处理既保留了金属零件的质感,又避免了微型零件边缘过于锋利带来的装配风险。零件的厚度方向尺寸严格匹配框架内部的安装槽宽度,两侧面的平面度要求控制在0.02mm以内,保证装配后扳机锤不会在安装槽内出现轴向窜动,动作过程中始终保持在同一转动平面内。

  在实际的模型装配场景中,这个扳机锤需要和扳机簧、扳机连杆、阻铁等多个微型零件配合工作,零件上的弹簧挂接槽位置经过精准定位,保证扳机簧的预压力处于合理区间:预压力过小会导致扳机扣压手感过软,没有真实的击发反馈;预压力过大则会导致扣压力度过大,甚至出现扳机无法正常复位的问题。整个零件的外形轮廓没有采用简化的拉伸结构,而是完全还原真实NAA微型左轮扳机锤的不规则曲面,包括侧面的减重凹槽、边缘的切削斜面都做了1:1的等比例还原,不管是从外观展示还是机械动作实现的角度,都能满足高端比例模型的制作要求。

  针对微型零件的加工适配性,建模时所有的内角都做了适配微型铣刀加工的圆角处理,避免出现刀具无法加工的清角位置,零件的壁厚最小处控制在0.8mm以上,保证采用金属材料加工时零件有足够的结构强度,不会因为反复的动作受力出现变形或者断裂。安装孔的位置度公差在建模时就做了基准约束,以零件的底部安装平面和侧面定位面为统一基准,和框架上的对应安装基准保持一致,减少装配时的锉修调整工作量,拿到加工完成的零件后可以直接装入对应位置,不需要额外的配磨加工。

  在运动仿真验证阶段,这个扳机锤的整个转动行程被控制在28度范围内,从待击位置到击发位置的转动过程中,所有的运动包络都提前做了干涉检查,和周边的阻铁、扳机、转轮、击针等零件的最小安全间隙都控制在合理范围内,不会出现任何位置的运动卡滞。零件表面的质感分区也做了对应设计,啮合齿面、转动配合面的粗糙度要求更高,保证动作顺滑,外观面则保留真实零件的铣削纹理质感,提升模型整体的仿真度。
