撬装式多联过滤罐体管路集成装置

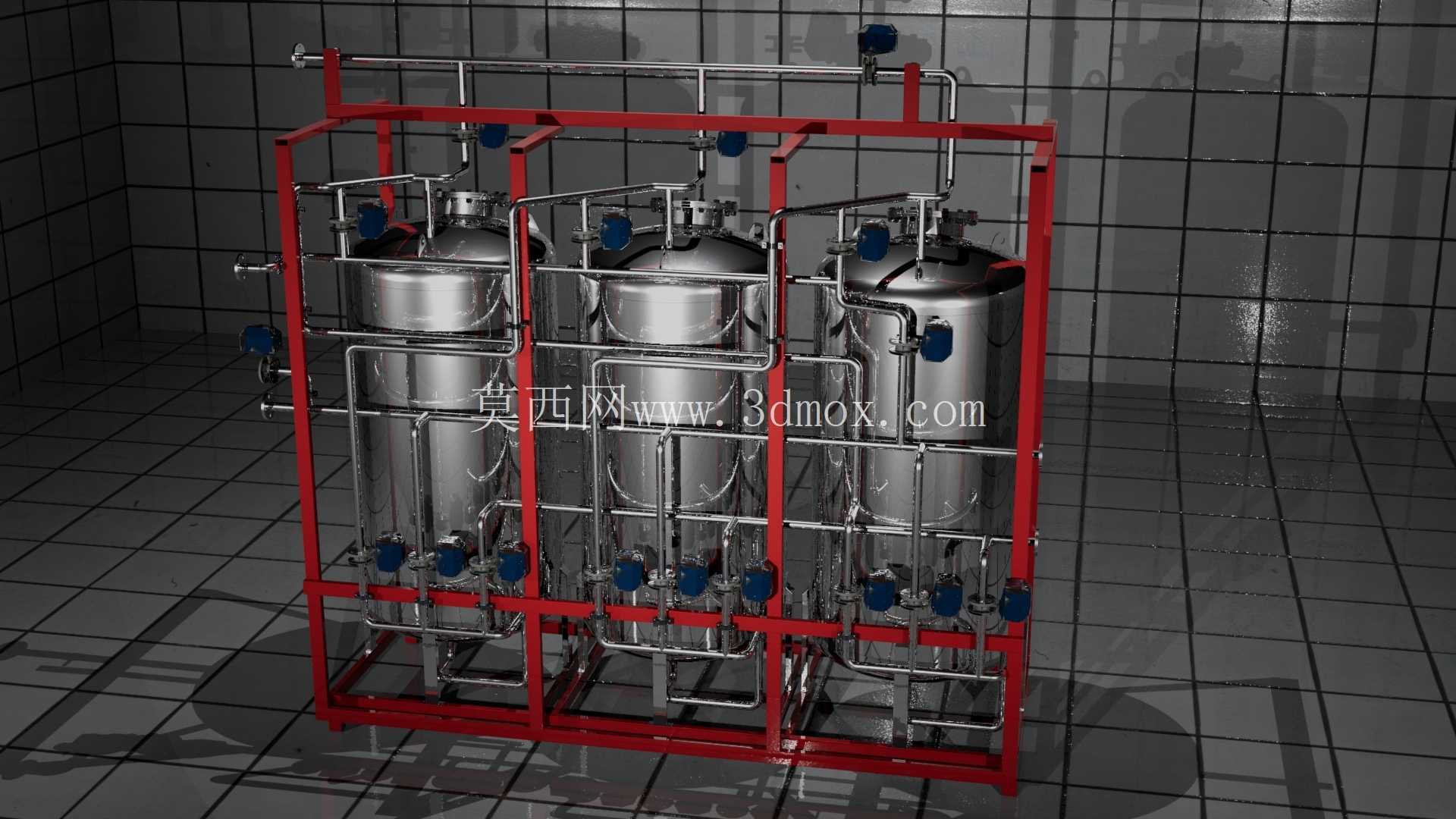

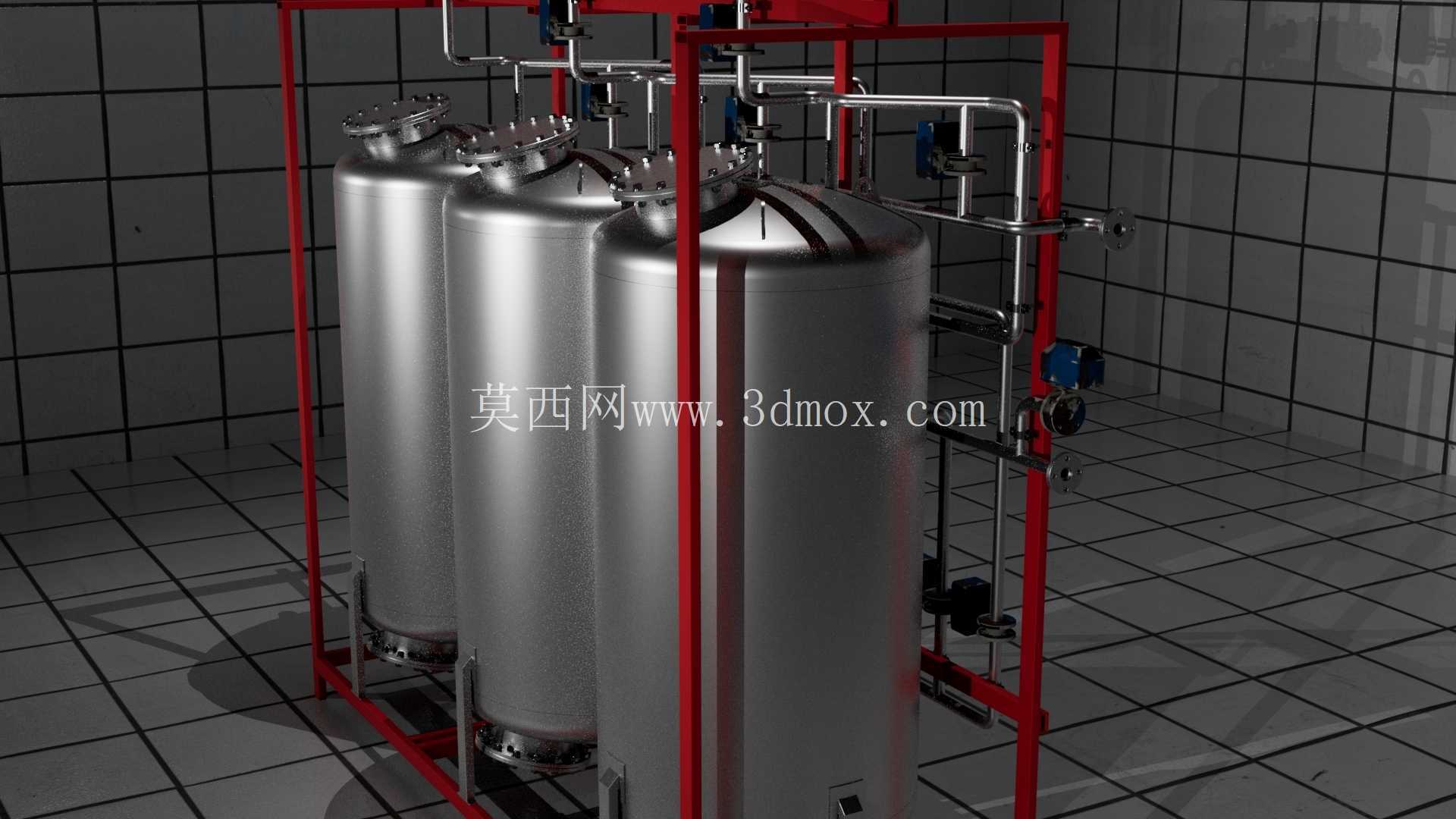

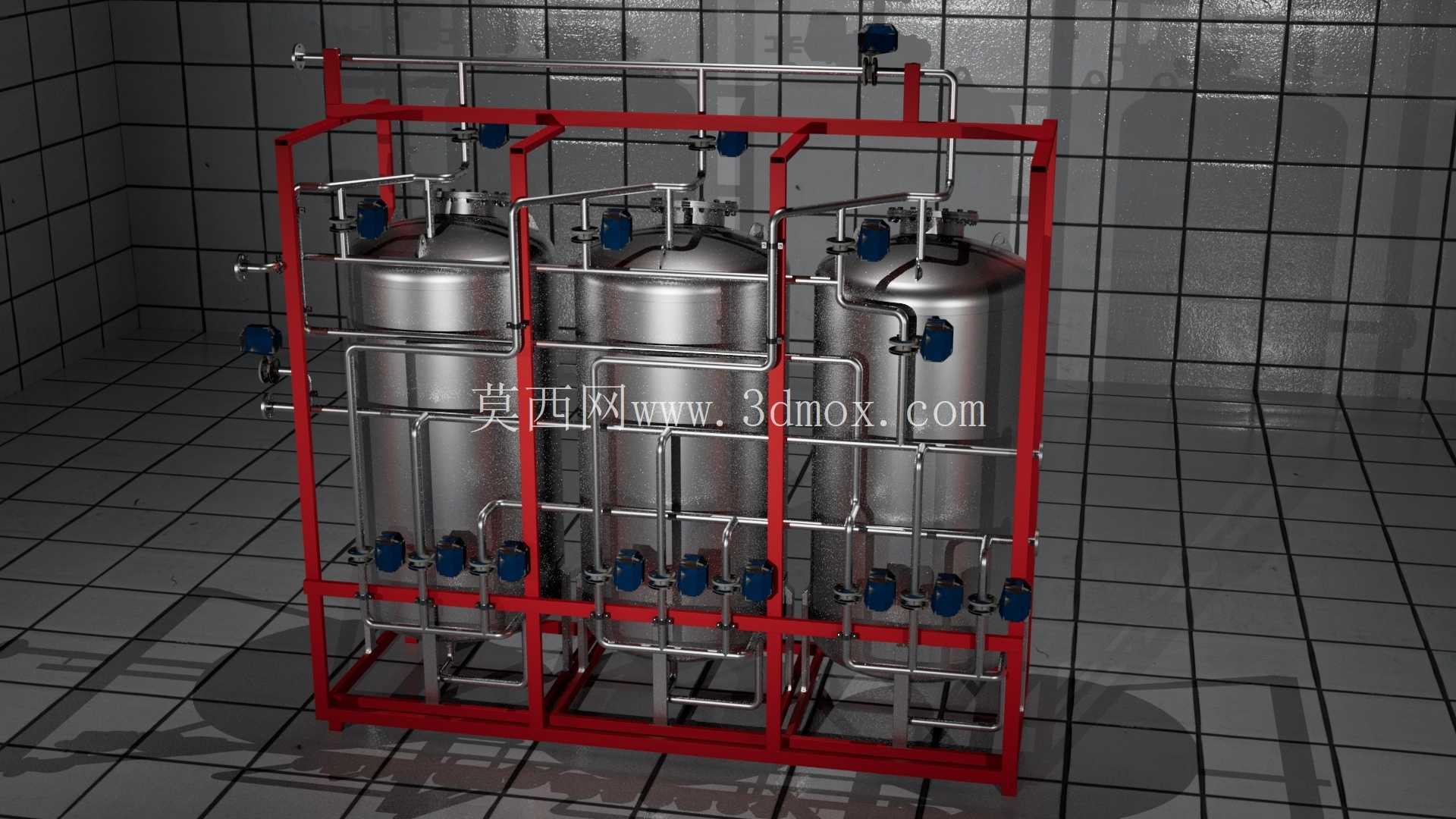

　　这套集成式流体处理装置，核心采用三罐并联的立式承压结构设计，主体罐体选用不锈钢材质加工，适配食品饮料、精细化工、纯水制备等多场景的流体介质过滤、离子交换、吸附净化类工艺需求，单罐可独立完成介质装填、反冲洗、正常作业的全流程切换，也可通过管路阀门的组合实现多罐串联、并联、交替作业的灵活工艺配置，满足不同流量、不同处理精度的生产工况要求。整套装置采用撬装式集成框架设计，红色碳钢焊接框架作为所有部件的安装承载基体，框架底部设置可调式支撑脚，可适配车间地面不平整的安装场景，安装时仅需对接进出料主管道、排污管道即可完成部署，无需现场单独搭建罐体支撑、排布分散管路，大幅缩短现场施工的周期，降低现场安装的管路错接、支撑强度不足等风险。

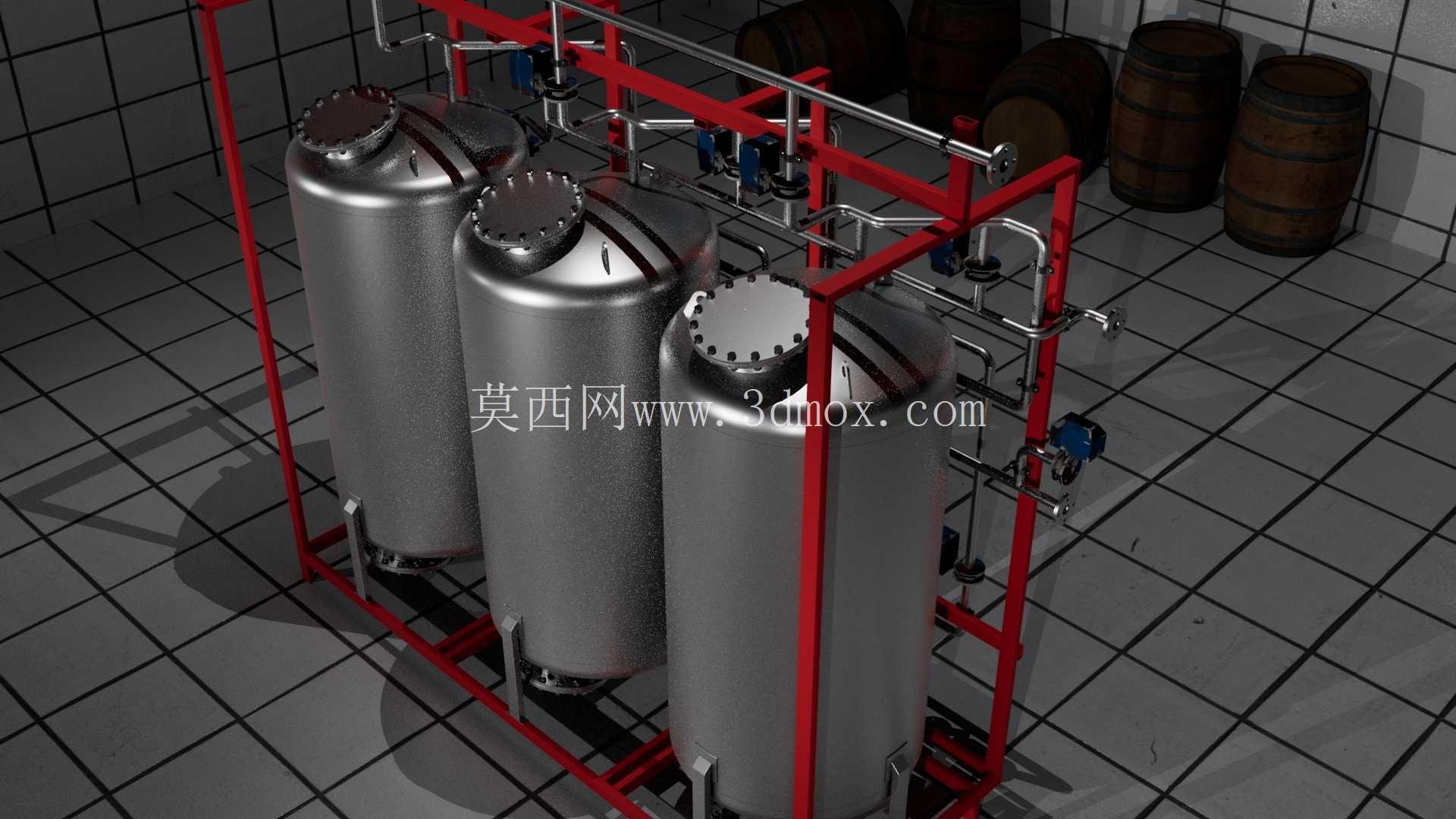

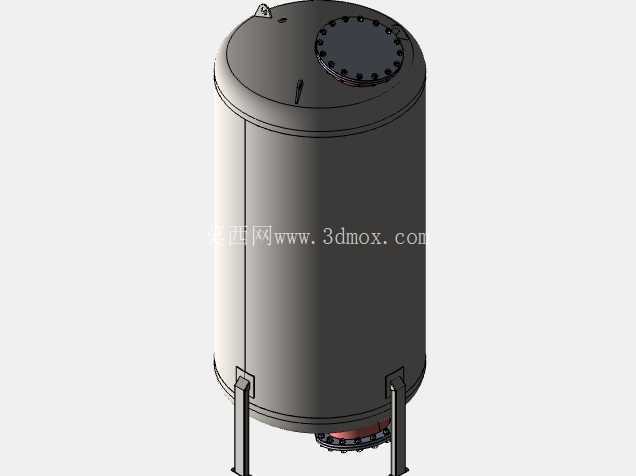

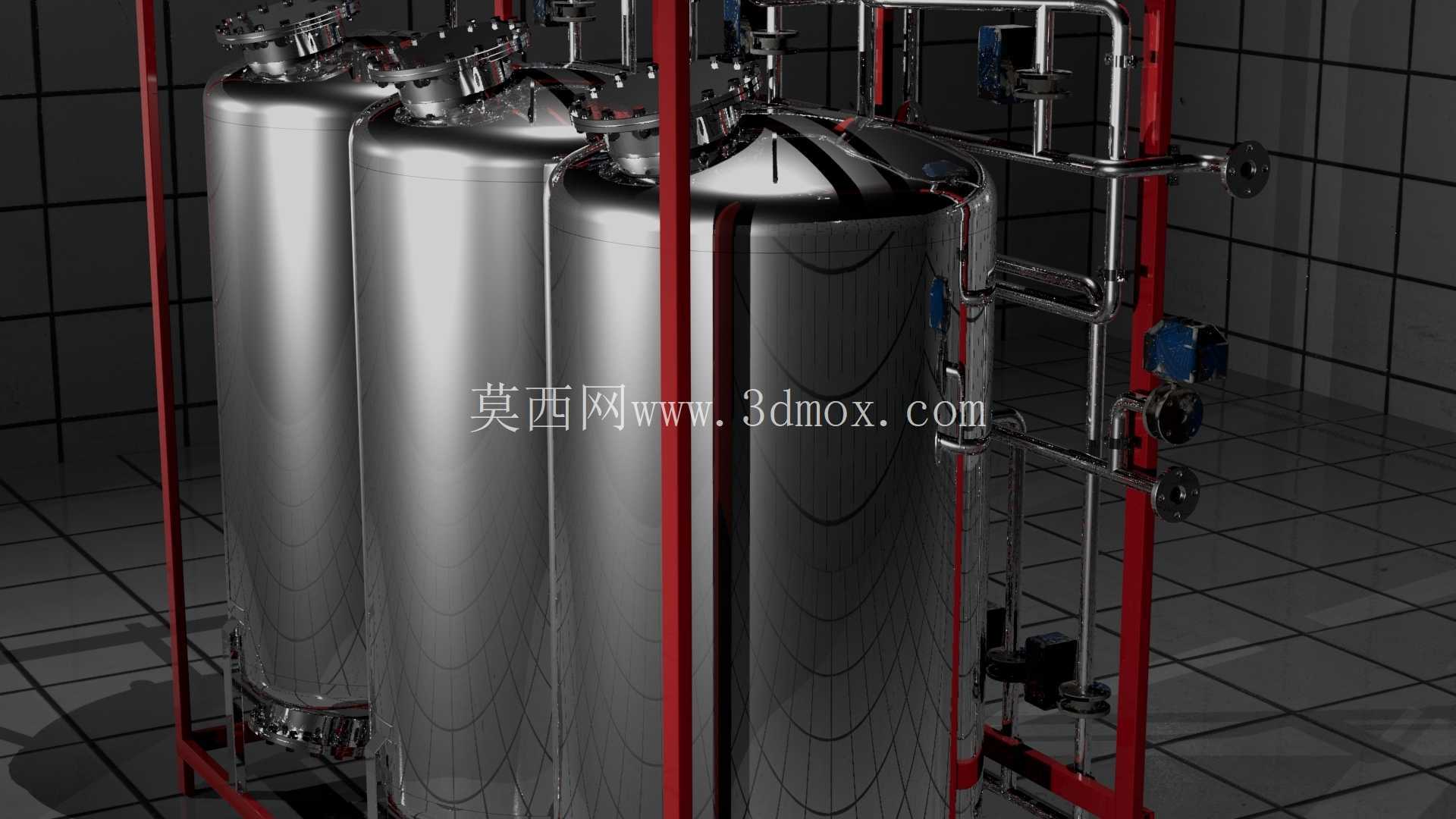

　　罐体与框架之间采用卡箍式固定结构配合减震垫，既保证罐体承压作业时的稳定性，也可避免罐体与刚性框架直接接触产生的应力集中，延长罐体焊缝的疲劳寿命。管路系统采用卫生级不锈钢管道排布，所有管路走向沿框架横梁、竖梁内侧布置，既避免外部磕碰损伤管路，也让整体排布规整有序，方便日常巡检时快速识别各管路的介质流向，排查跑冒滴漏隐患。管路上配置的多个手动阀门，分别对应单罐的进料、出料、反洗进水、反洗排水、排气等功能点位，阀门操作高度设置在人体站立作业的舒适区间，无需登高或俯身即可完成阀门开闭操作，降低日常操作的劳动强度。罐体顶部设置快开式人孔结构，方便后期更换内部过滤介质、检修罐内布水装置，罐体侧面预留的仪表安装接口，可根据实际工艺需求加装压力表、

　　流量传感器、液位计等检测元件，实时监控单罐的运行状态，当罐体进出口压差达到设定阈值时，可及时切换至反洗流程，恢复罐体的处理能力。设计阶段充分考虑了装置的运输边界，整体框架的宽度、高度均符合常规公路货运的限界要求，无需拆解即可整体装车运输，到场后直接就位接管即可投用。框架侧面预留的吊装点位，可配合叉车、行车完成整体移位，适配车间内部布局调整时的转运需求。罐体之间的管路连接采用可拆卸式活接结构，当单罐出现故障需要维护时，可单独关闭对应罐体的进出阀门，断开活接即可将单罐从框架中移出检修，不影响其余两个罐体的正常运行，最大程度降低设备维护对连续生产的影响。整套装置的管路排布经过流体阻力优化，尽量减少直角弯头的使用，降低介质输送过程中的压损，提升泵组的运行效率，同时管路的坡度设置符合排污要求，停机时可将罐内及管路内的残留介质完全排空，避免介质残留滋生细菌或腐蚀管路内壁。
