壁挂式家用饮水净水设备结构设计

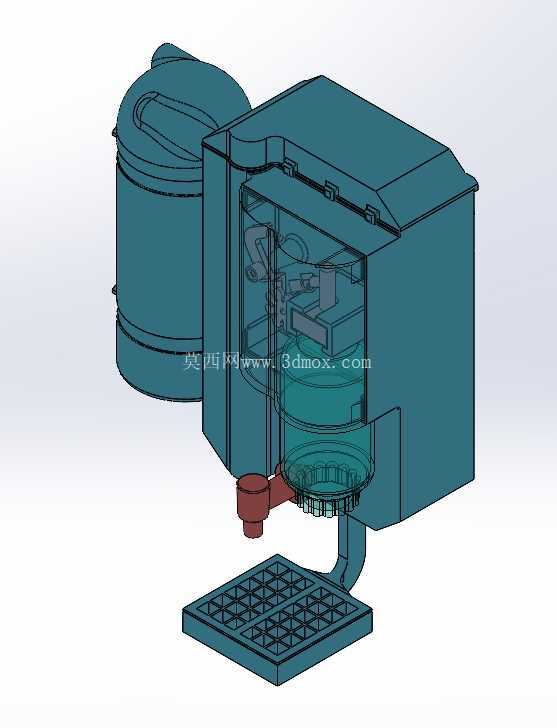

　　这款壁挂式饮水净水设备的三维结构，核心围绕家用厨房、小型办公茶水间的日常直饮供水场景搭建，区别于台下式隐蔽安装的净水产品，该结构采用壁挂外露式布局，适配墙面预留空间不足、台下管线杂乱无法加装净水设备的安装场景，出水端直接延伸至接水区域上方，用户无需额外加装出水龙头，接水时可直接将水杯放置在下部接水格栅台面上，避免取水过程中水滴洒落污染台面。

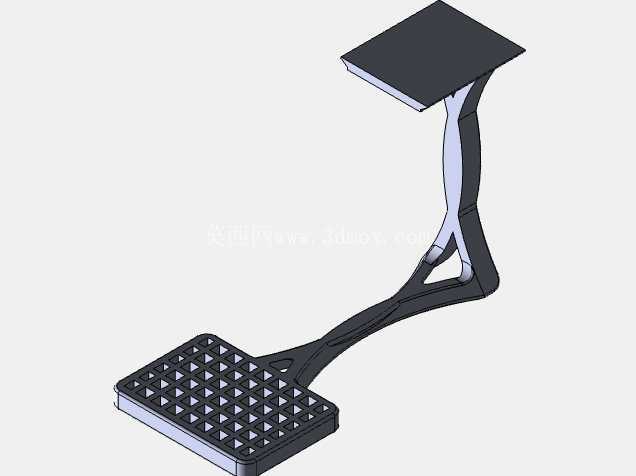

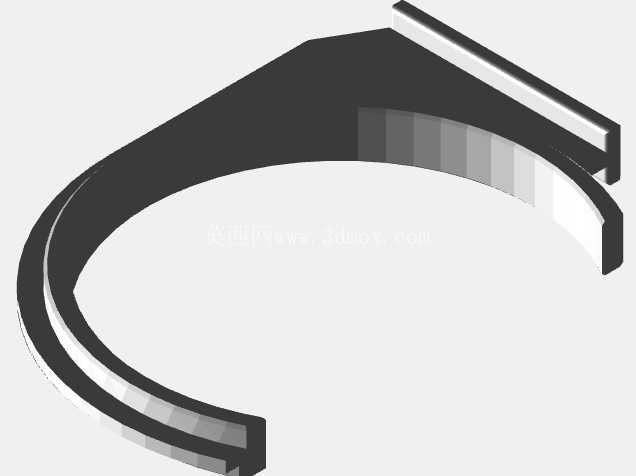

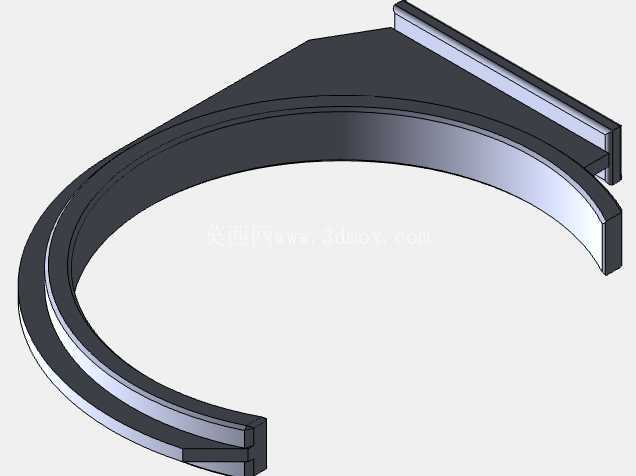

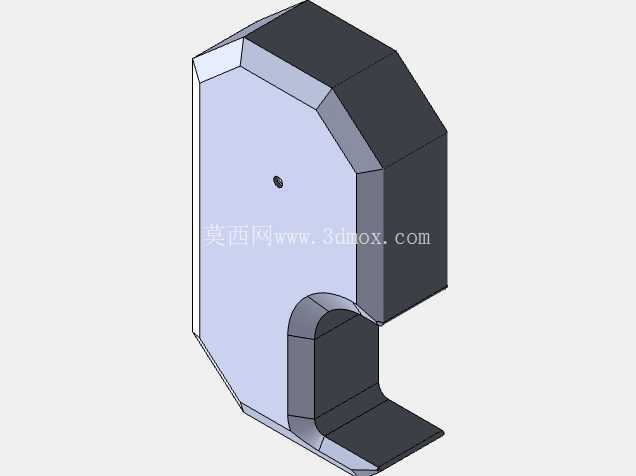

　　从功能实现逻辑来看，设备主体分为滤瓶储水腔、主机过滤腔、出水接水三个核心模块，左侧圆柱形滤瓶为前置预处理单元，内部可容纳PP棉、颗粒活性炭等初级滤材，承担大颗粒泥沙、铁锈、余氯的初步截留吸附作用，滤瓶与主机腔采用侧插式快接结构，更换滤材时无需拆卸主机整体外壳，仅需旋转滤瓶即可完成拆卸更换，降低普通用户的后期维护操作门槛。主机腔内部采用分层布局，上层预留RO反渗透膜或超滤膜的安装位，中层为压力储水腔，可储存一定量的过滤后净水，避免用户取水时机头反复启动，延长核心过滤元件的使用寿命，下层集成出水控制阀体，红色出水嘴延伸至主机外侧，对应下部的格栅接水盘，接水盘采用镂空格栅设计，洒落的水滴可通过格栅流入下部集水托盘，托盘与支架采用抽拉式配合，清理积水时直接抽出托盘即可，无需挪动设备整体。

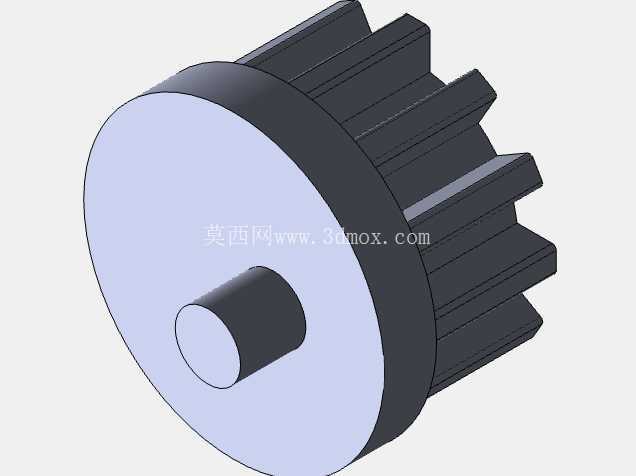

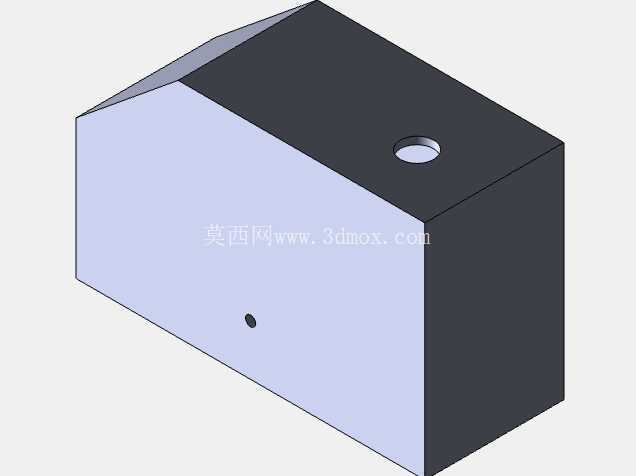

　　设计过程中优先考虑了安装边界的适配性，主机背部预留两个壁挂挂孔，孔距符合常规家用墙面挂件的通用安装尺寸，安装时仅需在墙面打入两个膨胀螺丝即可完成设备固定，设备整体向外延伸的接水支架长度控制在合理范围，既保证接水区域有足够的水杯放置空间，又避免突出过多导致人员过往磕碰。设备整体外壳采用圆角过渡处理，所有棱边均做R3以上的倒圆角，避免日常使用过程中尖锐边角划伤用户，滤瓶顶部的旋转盖做了防滑筋条设计，用户徒手即可拧开滤瓶更换滤材，无需借助额外扳手类工具。

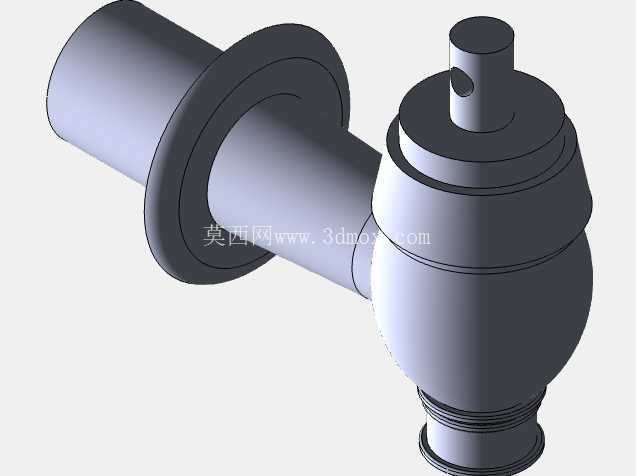

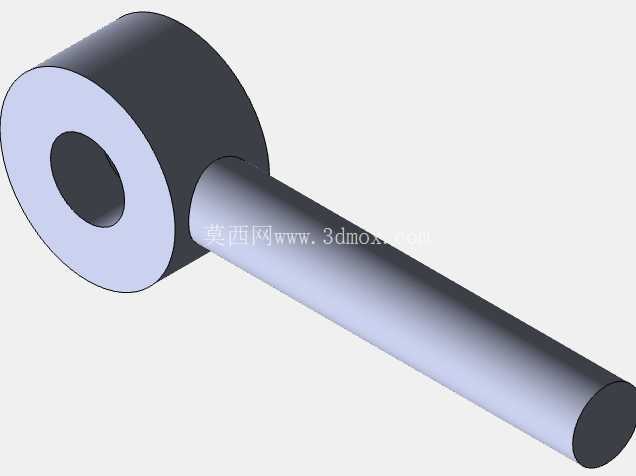

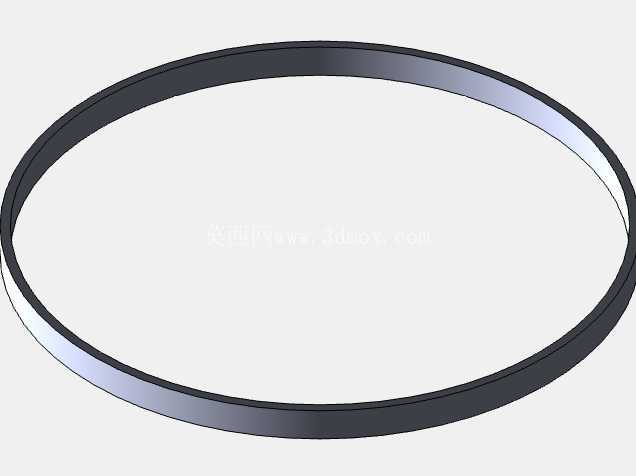

　　结构细节上，主机腔内部的滤材安装位均做了定位止口设计，滤材装入时可通过止口快速定位，避免安装错位导致的漏水问题，所有水路连接位均预留密封圈安装槽，槽深与密封圈线径匹配，装配后可实现0.8MPa水压下无渗漏，满足家用供水管网的常规压力工况。接水格栅的栅条间距经过优化，既可以支撑常规水杯、烧水壶的重量，又能让洒落的水滴快速流入集水盘，不会在格栅表面积水。出水嘴的出水角度做了15度向下倾斜设计，出水时水流垂直落入接水区域，不会因为水流角度问题溅出杯外，出水嘴根部与主机外壳的连接位做了密封处理，避免水汽进入主机内部腐蚀电路或水路元件。

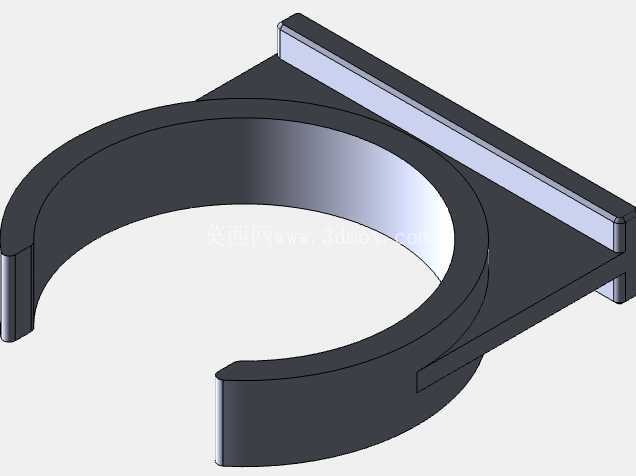

　　从实际使用场景出发，该结构还考虑了不同容量接水容器的适配性，接水区域的垂直高度预留了足够空间，既可以放置200ml的日常饮水杯，也可以容纳1.5L的家用烧水壶，满足用户不同的取水需求。设备整体的重心经过配平计算，装满水的状态下重心落在壁挂挂孔的支撑范围内，长期使用不会出现墙面挂件松动、设备前倾掉落的问题。滤瓶与主机的连接位做了防呆设计，滤瓶插入时只有对准定位槽才能旋转锁紧，避免用户更换滤材时安装不到位导致的漏水隐患。
