抱箍式钣金安装固定支架结构设计

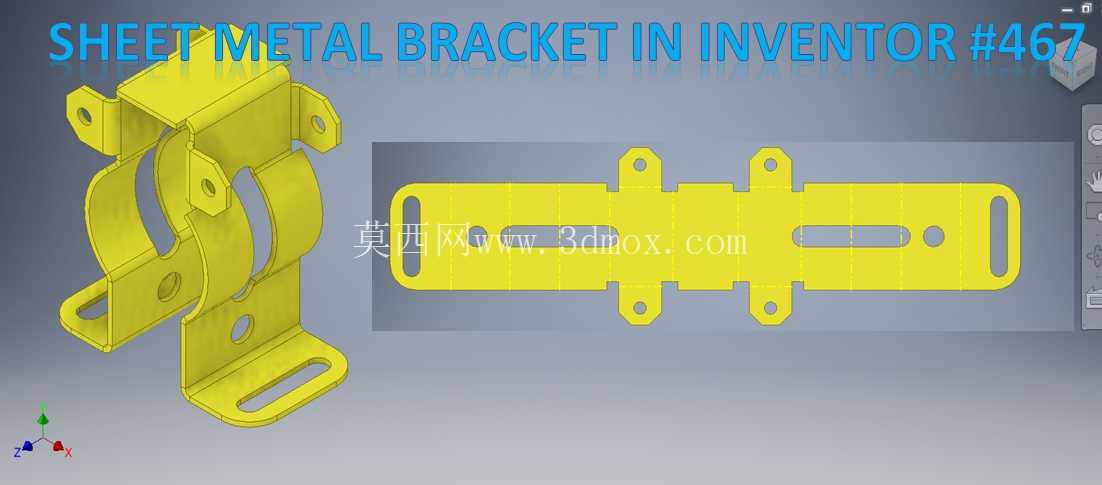

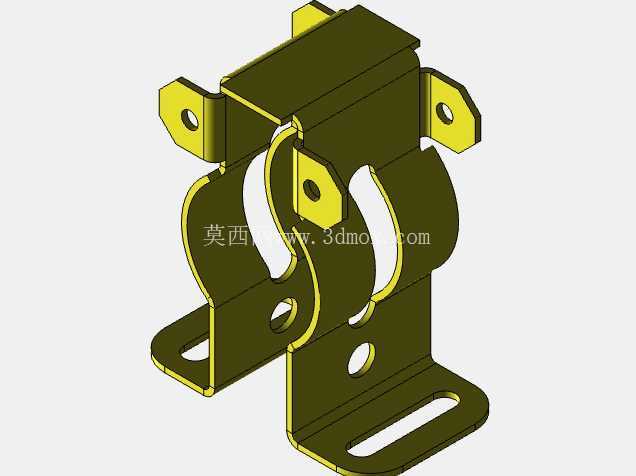

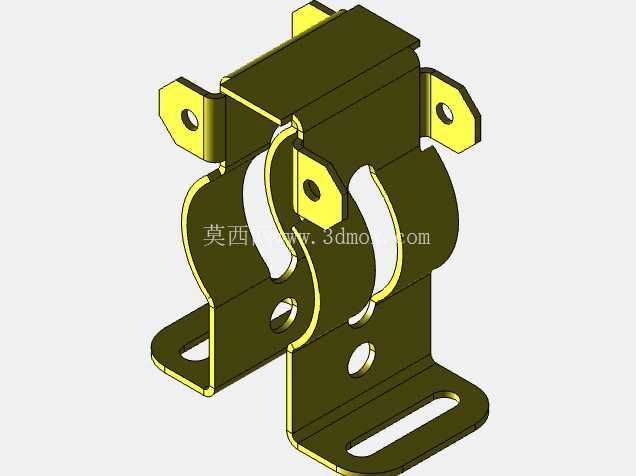

　　这类抱箍式钣金支架，多应用在中小型工业电控设备、低压输配电配套组件的现场安装场景里，核心作用是实现圆柱形功能器件与安装基面的可靠连接，常见于交流稳压装置、小型滤波模块、管路传感组件的固定工位，替代传统的焊接支架与分体抱箍组合，减少现场装配的零件数量，降低安装对位的调整难度。从结构功能上看，该支架采用一体化钣金折弯成型工艺，主体分为两个功能区段：一侧是双半圆抱箍夹持段，通过两个对称的半圆弧面合围，抱紧圆柱形的被固定器件，抱箍侧壁预留的通孔用于穿装锁紧螺钉，合围后可通过螺钉预紧力调整夹持力度，适配一定直径公差范围内的圆柱器件，避免硬接触造成的器件表面漆层或壳体损伤；另一侧是平直安装底板段，底板上开设的长条形腰型孔，为现场安装提供了位置调整余量，可抵消安装基面的孔位加工误差，不需要在安装时二次扩孔，大幅提升现场装配效率。在设计思路上，整个构件采用等厚薄钢板冲压折弯加工，没有额外的焊接工序，所有弯折处都预留了合理的折弯内R角，避免折弯过程中出现应力集中导致的板材开裂，同时减少锐边对安装人员的划伤风险。抱箍段与底板段的连接过渡区采用了加宽的折弯连接臂，连接臂上预留的定位孔，既可以作为加工时的工艺定位孔，也可在需要时穿装辅助拉索，提升高振动工况下的固定可靠性。从安装边界尺寸来看，抱箍合围后的内孔直径适配常规的小型圆柱类电气器件外径，底板的安装孔距覆盖了常规电气柜内安装梁的标准孔位间距，整体外伸长度控制在合理范围内，不会过多占用柜内的布线空间，支架整体的折弯高度经过校核，保证被固定器件与安装基面之间留有足够的散热间隙，避免器件运行时产生的热量直接传导到安装基面，同时预留的间隙也方便后期维护时的线路插拔与检测操作。在实际工况适配性上，该钣金支架的板材厚度经过刚度校核，在常规设备运输振动、运行微振的工况下，不会出现夹持松动、支架变形的问题，腰型孔的长度设计既满足安装调整需求，也不会因为孔长过大降低底板的结构强度，抱箍上的螺钉过孔采用了翻边冲孔工艺，提升孔位的局部刚度，避免螺钉锁紧时出现孔位变形导致的锁紧力不足。不同于分体式的抱箍加安装座结构，这种一体化钣金支架的零件一致性更好，批量加工时的尺寸公差更容易控制，装配时不需要额外调整抱箍与安装座的相对位置，只需要先将支架通过底板孔位预固定在安装基面上，再放入被夹持的圆柱器件，锁紧抱箍侧的螺钉即可完成安装，整个装配流程比传统分体结构减少近一半的操作步骤，尤其适合批量设备的生产线装配场景。在细节设计上，支架所有的外露边缘都做了去毛刺处理，抱箍的圆弧面与被夹持器件接触的位置没有尖锐凸起，避免长期夹持下损伤器件的外壳，连接臂处的折弯角度经过反复验证，保证抱箍合围后两个半圆弧面的同轴度，不会出现偏斜夹持导致的局部应力集中，既提升了固定的可靠性，也延长了被固定器件的使用寿命。
