叉装式多齿可调间距物料承载托架结构

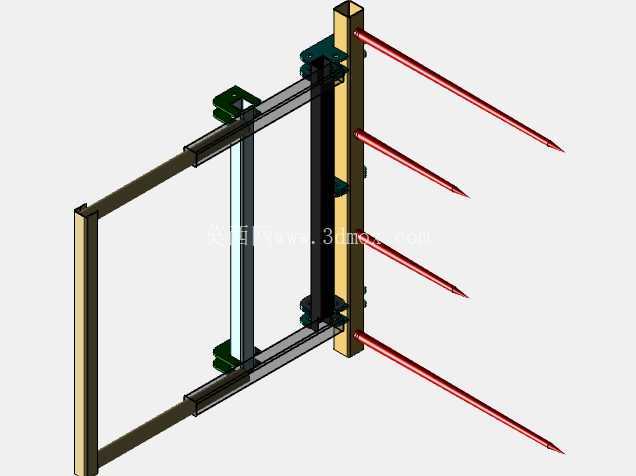

　　这套承载托架结构主要适配场内叉装作业场景，针对散状长条形物料、成捆棒料、规整托盘类货物的转运、堆垛、工位间周转需求设计，可直接挂接在标准叉装设备的货叉端，无需对原有设备做结构性改造，安装时仅需将四根插齿对准货叉间隙推入，通过侧方的绿色锁紧块完成轴向定位，即可快速投入使用，适配绝大多数额定载荷3吨以内的内燃、电动平衡重式叉装设备。从结构布局来看，底部承载梁采用矩形截面型钢焊接成型，四根锥形插齿沿梁体长度方向等距排布，插齿前端做收窄倒角处理，便于插入货物底部的托盘间隙或者成捆物料的绑扎空隙，避免插取过程中剐蹭货物外包装或者造成物料散捆；插齿与底部梁体的连接位置预留了调节滑槽，可根据实际承载货物的托盘尺寸、物料堆垛宽度调整单根插齿的间距，

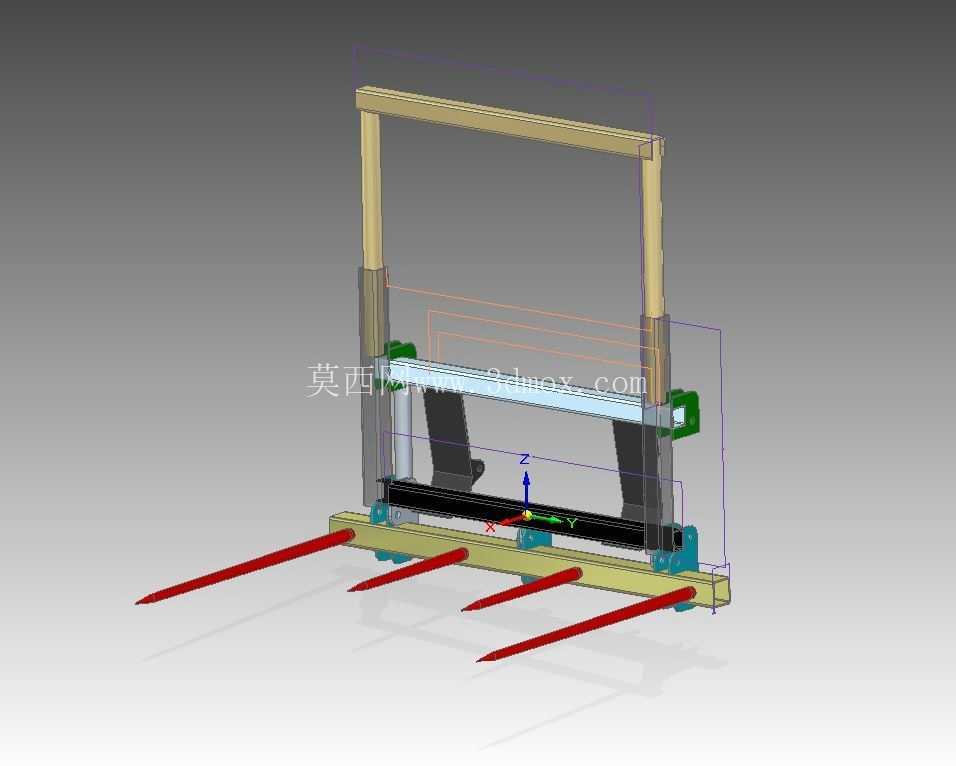

　　调整完成后通过螺栓副锁紧固定，适配不同规格的载具，无需额外更换属具。上部的框架结构采用立式导柱搭配横向横梁的设计，两根立式导柱通过底部的安装座固定在承载梁两端，导柱表面做硬化处理，搭配可沿导柱上下滑动的黑色挡料架，挡料架的横向压梁可根据堆垛货物的高度调整固定位置，在叉装转运过程中对货物后侧形成限位，避免设备起步、制动时货物向后滑移掉落，尤其适合表面光滑、堆垛高度较高的箱装货物转运作业。设计过程中重点考量了安装边界的适配性，底部插齿的截面尺寸、相邻插齿的初始间距完全匹配标准货叉的外形尺寸，挂接后整体重心落在叉装设备的额定载荷中心范围内，不会出现载荷前倾的失稳风险；立式导柱的高度设置充分考虑了常规车间的门架净空、仓库货架的层间高度，

　　避免属具安装后设备无法通过常规限高区域；所有连接位置的紧固件均采用防松设计，承受交变载荷时不会出现松动移位，日常维护仅需定期清理导柱表面的积尘、在滑动接触面涂抹润滑脂即可，无需复杂的拆解保养。从受力传递路径来看，插齿承受的货物载荷通过底部承载梁均匀传递到两个挂接座，再传递到设备货叉，上部挡料架承受的水平冲击力通过立式导柱传递到底部梁体，整体受力路径清晰，没有应力集中的薄弱位置，梁体与插齿的连接位置做了三角加强筋焊接，可承受偏载工况下的扭转力矩，即使单根插齿承受70%的额定载荷，也不会出现焊缝开裂或者插齿变形的问题。在实际作业场景中，这套托架相比标准货叉的优势在于多齿支撑结构，插取密度更大，对于没有标准托盘的散状长物料，比如管材、

　　型材、成捆的棒料，多根插齿可以提供更均匀的支撑，避免物料在转运过程中从两根货叉的间隙中滑落；后侧的可调挡料架可以替代人工手扶的作业环节，减少作业人员的安全风险，尤其在堆垛高度超过两米的作业场景中，挡料架的限位作用可以大幅降低货物坠落的概率。结构建模过程中所有配合面均按照实际加工公差设置，导柱与滑动座的配合间隙控制在0.2mm以内，既保证滑动顺畅无卡滞，又不会出现过大的晃动间隙；插齿的长度设置充分考虑了标准托盘的深度，插取到位后插齿前端伸出托盘前端的距离控制在50mm以内，避免转弯时插齿剐蹭通道两侧的设备或者物料；所有外露的棱边均做了倒钝处理，安装和调整过程中不会划伤作业人员，焊接位置的焊缝高度按照等强度原则设计，不会出现焊缝强度不足或者焊接应力过大导致的变形问题。
