多层堆叠纸质承托纸盘钣金结构

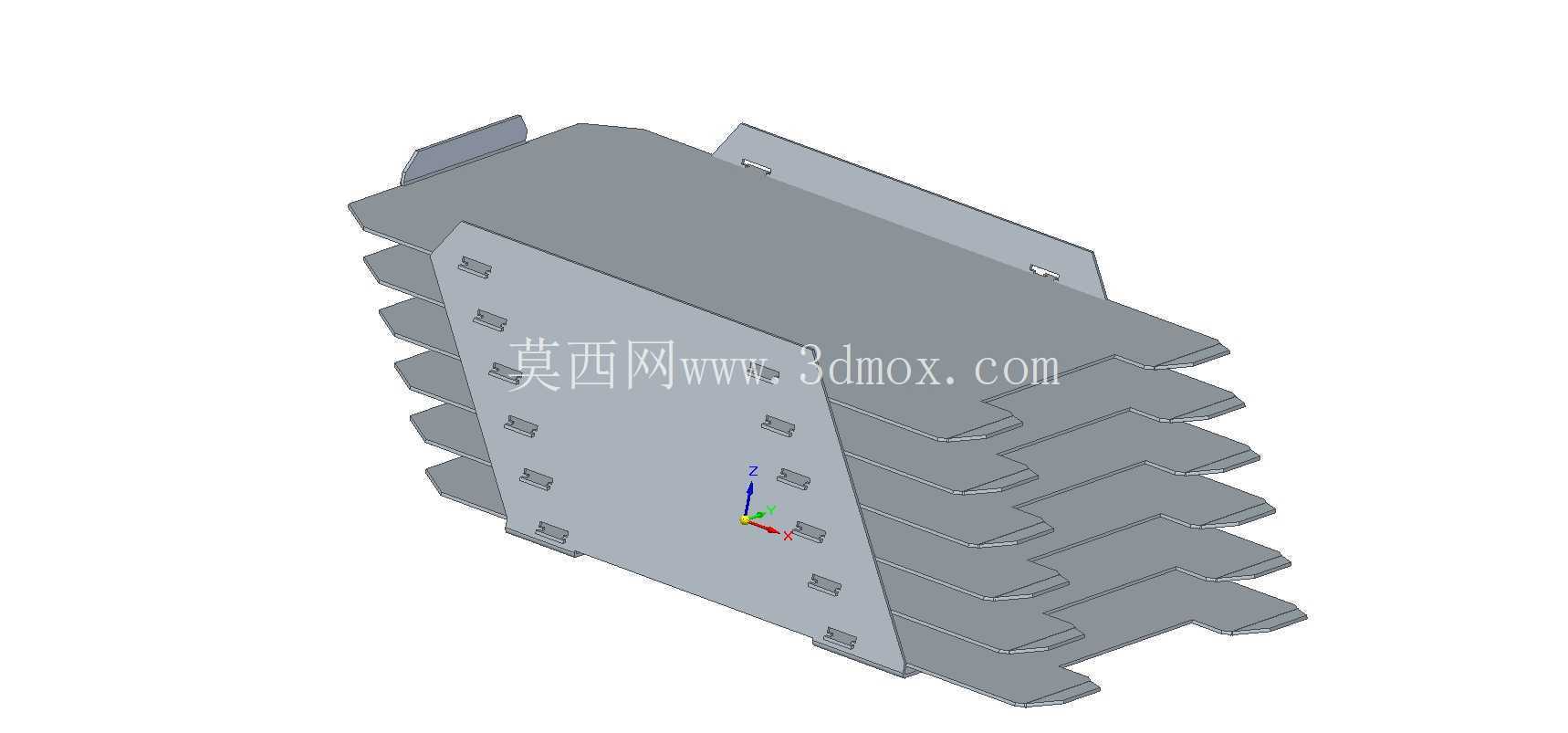

　　该结构件面向纸质物料的分层承托与有序收纳场景，常见于印刷后道、纸品加工、轻型物料周转以及自动化上料工位。主体由两侧立式支撑板和多层水平托板组合而成，托板沿高度方向等距排布，形成多个独立的纸质件放置层位，能够将片状或薄型物料按层分隔，避免堆叠挤压造成折边、划伤或粘连。两侧支撑板承担主要载荷，板面上预留多组矩形定位孔，既用于层板安装时的位置锁定，也可作为后续与机架、导轨或输送线连接的固定接口。顶部伸出的安装耳板带有开孔，便于整体吊装或固定到设备框架上，减少现场二次配作。

　　从设计思路看，结构采用薄板折弯与拼装方式，零件数量少，轮廓规则，适合激光切割后折弯成型；层板端部带有导向斜边，纸质件推入或取出时不易卡滞，边缘翻折形态也提高了薄板的抗弯刚度。支撑板与层板之间通过孔位和折边形成互相约束，装配后整体呈框架式受力状态，竖向载荷由侧板传递至安装基准，水平方向则依靠多层板的间距保持抗扭能力。外形上，整体宽度、深度和层高需要结合纸质物料的最大幅面、单张厚度及单次存放数量确定；层间净空应预留手指或取料机构的操作空间，侧板外侧则要保留与周边护罩、传感器、挡料机构的安全间隙。安装边界方面，顶部耳板孔距决定与主机架的连接跨度，底部轮廓需落在支撑面或输送线侧边范围内，侧板开孔间距还要兼顾不同层板高度的调整需求。

　　实际使用中，该纸盘既可作为人工上料台的分层存放架，也可嵌入半自动包装、印刷整理或纸片分拣设备，作为物料缓存单元。建模时需重点控制层板平行度、侧板孔位同轴关系以及折弯后干涉问题，尤其是多层薄板在装配状态下的累计公差；托板前缘倒角和侧板避让缺口能够降低送料过程中的摩擦阻力。整体结构没有复杂曲面，工艺性较好，适合小批量钣金加工，并可根据纸质件尺寸调整层数、层距和侧板高度。
