CNLINKO LP16系列2芯电源连接器结构设计

　　在工业电气连接、户外设备供电、小型机电系统布线场景中，面板式电源连接器的可靠性直接决定整套设备的供电稳定性，LP16规格2芯连接器作为小功率直流、低压交流供电回路的常用连接件，广泛应用在景观照明供电、小型工控设备外接电源、户外检测仪器电源输入、3D打印设备供电接口等场景中，这类场景往往要求接插件具备稳定的面板固定能力、足够的接触导通面积，同时兼顾装配维护的便捷性。

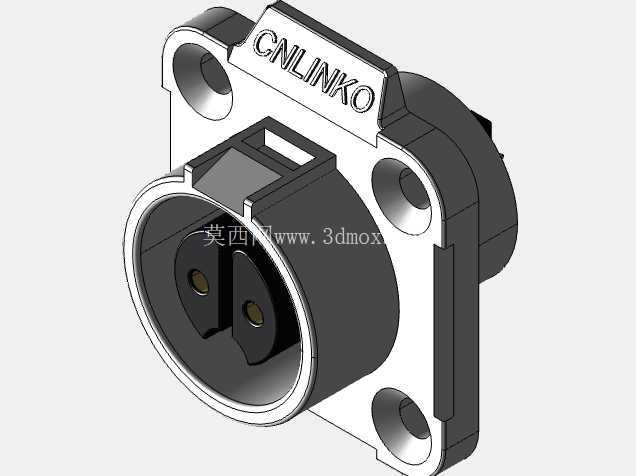

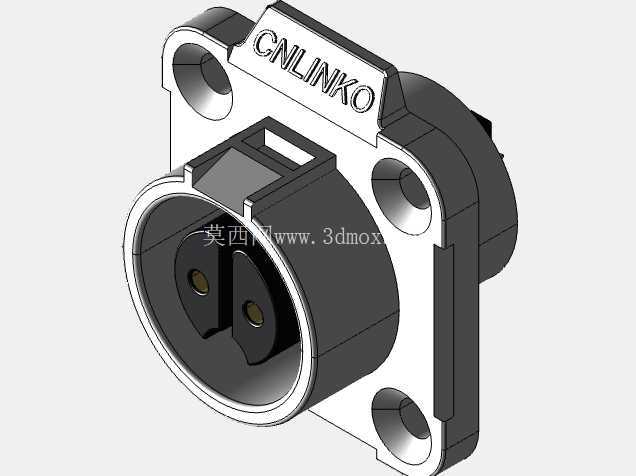

　　从结构设计逻辑来看，这款2芯电源连接器采用分体式模块化设计思路，插座主体分为法兰安装基座、接触部件容纳腔两个独立结构模块，法兰基座采用方形带安装孔的结构形式，四个安装孔分布在法兰四角位置，安装孔做沉台设计，适配M3规格的盘头安装螺钉，安装时螺钉头可完全沉入沉台内，不会突出法兰表面，避免安装后与对接插头产生结构干涉。法兰盘的厚度经过针对性设计，在保证安装结构强度的前提下，尽可能压缩轴向安装占用空间，适配壁厚1-3mm的设备面板安装需求，安装时仅需在设备面板上开出对应直径的过孔，将插座主体从面板外侧穿入，从内侧通过螺钉锁紧即可完成固定，安装流程简单，不需要额外的定制固定结构。

　　接触部件采用独立模块化设计，两个插芯接触件单独设置在绝缘容纳腔内，接触件采用铜质基材做导电主体，接触端做圆弧导向结构，方便插头对接时顺利插入，避免硬插导致的接触件变形；接触件与绝缘腔体之间采用卡扣式固定结构，不需要额外打胶或者压装固定，当需要更改极数配置或者更换损坏的接触件时，仅需拆开绝缘腔体的卡扣即可完成接触件的替换，大幅降低后期维护的成本与操作难度。绝缘腔体采用耐高温、耐老化的工程塑料材质，具备足够的绝缘耐压性能，可满足常见低压供电场景的绝缘防护要求，避免两极之间出现爬电、击穿问题。

　　连接器的对接端采用标准圆形接口设计，接口外圈做导向倒角，对接时插头可顺着倒角顺利滑入对接位，降低对位难度，即使在视线不佳的设备背面操作，也能快速完成插头对接。插座外壳上的品牌标识采用模压成型工艺，直接在外壳注塑时一体成型，不会因为长期使用出现标识磨损脱落的问题，方便后期运维时快速识别接插件型号规格。

　　从安装边界尺寸来看，这款LP16规格2芯连接器的法兰盘外形尺寸适配16mm规格的面板开孔，法兰对角安装孔的中心距符合行业通用LP16连接器的安装尺寸标准，可直接替换同规格的其他同类型连接器，不需要重新修改设备面板的开孔尺寸，具备良好的互换性。连接器后部的接线端采用独立腔体结构，接线空间充足，可适配0.5-1.5平方毫米的多股铜芯导线，接线时导线从后部穿入后与接触件的接线端通过螺丝压接固定，接线完成后可通过后部的压线结构固定线缆，避免线缆受拉拽时导致接线端松脱，提升接线的可靠性。

　　在实际选型应用中，这类2芯连接器主要用于单回路供电场景，不需要额外的信号传输触点，结构相比多芯连接器更加简单，接触件的载流能力可根据接触件的截面积做到10A左右的额定载流，完全满足小型设备的供电需求。分体式的结构设计也给3D打印定制改型提供了便利，当需要适配特殊的安装面板或者非标的对接结构时，可单独打印法兰基座或者绝缘腔体部分，不需要重新制作整套连接器的结构，大幅降低定制改型的成本与周期，针对小批量定制设备的开发场景，这种模块化结构可有效缩短接口部分的开发周期，不需要从零开始设计整套连接器结构，仅需针对安装场景修改对应的固定结构部分即可。

　　在结构细节处理上，法兰盘与设备面板接触的一面做了平整化处理，安装时可配合防水密封圈实现面板安装位置的密封防护，当应用在户外或者有淋水、粉尘的场景时，加装对应规格的密封圈即可达到IP65左右的防护等级，避免粉尘、水汽从面板安装缝隙进入设备内部。对接端的接口内部做了定位结构，插头插入时只有对应对位方向才能完全插入，避免反插导致的接触件极性接反问题，防止电源正负极接反损坏后端设备。
