LP16系列RJ45接口工业连接器结构设计

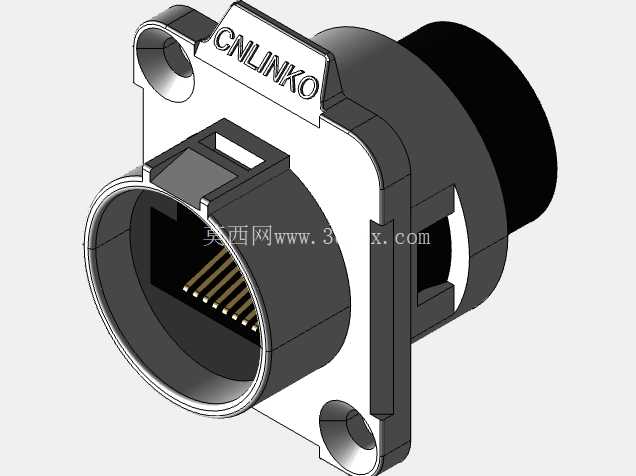

　　这款LP16规格的RJ45连接器，是面向工业场景以太网连接需求开发的接口部件，在工业控制机柜、户外通信基站、舞台灯光设备、轨道交通车载设备等场景中，承担设备间以太网信号的稳定传输任务，解决普通民用RJ45接口抗振性差、防护等级不足、频繁插拔易松脱的痛点。从结构设计来看，该连接器采用法兰式安装结构，前端带标准RJ45水晶头插接腔体，内部集成8P8C镀金接触插针，插针排布完全符合以太网信号传输的线序定义，接触件采用镀金工艺降低接触电阻，减少长期使用后的信号衰减，保障千兆以太网传输的稳定性。外壳采用锌合金压铸成型，表面做哑光硬质氧化处理，既具备足够的结构强度抵御安装与使用过程中的外力冲击，也能实现良好的电磁屏蔽效果，

　　避免工业现场复杂电磁环境对网络信号的干扰。安装法兰上设计有两个对称的定位安装孔，适配M3规格的固定螺丝，安装时可直接在设备面板开设对应尺寸的圆形开孔，将连接器嵌入后从背部通过螺丝锁紧，法兰与面板接触面可加装橡胶密封垫圈，实现IP65级别的面板侧防护，阻挡粉尘、水汽进入设备内部。连接器的插接端设计有防呆定位结构，配套的公头插入时可自动对准位置，避免插反导致的接触件损坏，同时自带卡扣锁紧结构，插入后可自动锁止，在设备振动、线缆拖拽的工况下不会出现意外松脱。从建模细节来看，模型完整还原了连接器的所有结构特征，包括外壳上的品牌标识凸台、安装孔的倒角细节、内部插针的排布位置、插接腔体的内部限位台阶，所有配合尺寸均按照实物实际公差进行建模，

　　安装法兰的厚度、插接端的伸出长度、背部接线端的结构尺寸都与实物一致，结构设计人员在做设备面板开孔设计、内部走线布局时，可以直接调用该模型进行装配干涉检查，提前验证安装空间是否充足，避免实际加工后出现安装位冲突、线缆弯折半径不足等问题。这类工业连接器相比普通民用网口，核心设计思路是在兼容标准RJ45接口通用协议的基础上，强化结构可靠性与环境适应性，在需要频繁插拔连接、户外露天使用、设备存在持续振动的场景下，能够长期稳定工作，不会因为接口故障导致网络通信中断，保障工业设备的正常运行。建模过程中对所有圆角、拔模斜度都做了还原，符合锌合金压铸件的工艺要求，没有出现无法开模的尖锐直角结构，也可作为同类连接器产品结构设计的参考样件。
