LP16面板式USB-C防水连接器结构

　　这类面板式USB-C连接器主要用于设备外壳上的对外数据与供电接口，常见于工业控制柜、检测仪器、户外终端、机床操作面板、舞台设备、移动电源箱和需要频繁插拔线缆的小型机电装置。实际选型时，结构工程师往往不是单纯找一个USB母座，而是要解决接口外露后的防护、固定、插拔寿命、线缆走向和面板开孔一致性问题。LP16规格的圆形锁紧接口把USB-C转接功能封装在金属或高强度壳体中，前部通过法兰贴附在面板外侧，后部容纳接头与线缆，能够让设备内部的USB-C模块不直接暴露在粉尘、溅水和误碰环境中。

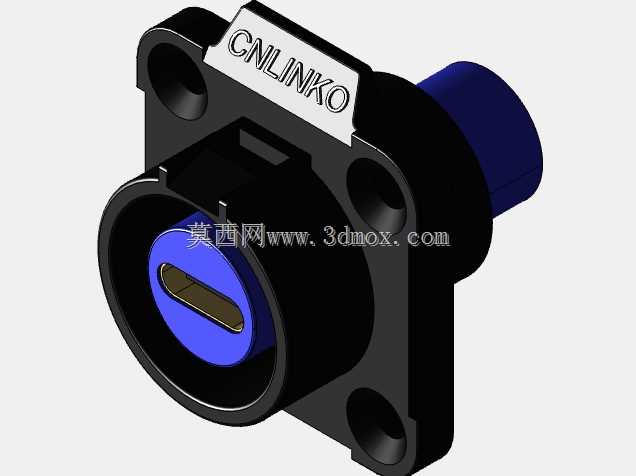

　　从结构上看，该件采用方形法兰加圆形插口的组合。法兰两侧设置安装孔，用于从面板正面或背面通过螺钉固定；圆形插口位于法兰中央，前端形成带防护导向的插接区域，内部蓝色绝缘件承托USB-C接触模块，金属外圈提供插拔定位和一定的抗扭能力。后部圆柱段用于容纳连接器尾端、密封结构或线缆护套，其外径与长度决定了面板后方需要预留的避让空间。建模时需要特别关注法兰厚度、安装孔中心距、圆形接口外径、后段圆柱长度以及插口轴线相对法兰面的垂直度，这些尺寸会直接影响面板开孔、螺钉布置和插头对插手感。

　　安装边界方面，面板上不能只按圆柱外径开一个圆孔，还要结合法兰外形确定沉台或贴合面。若设备外壳为钣金件，法兰背面应尽量贴合平整板面，避免因喷涂、折弯圆角或焊缝造成局部悬空；若外壳为塑料件或机加工件，可在面板外侧设计浅沉台，让法兰嵌入后保持外表面齐平，也能提高防转能力。两个安装孔附近需要保留螺钉头或螺母空间，后侧不能与PCB、线束槽、加强筋发生干涉。圆形接口后方应留出线缆弯曲半径，尤其USB-C线缆较粗时，不能让尾段在壳体内形成急弯，否则长期插拔后容易出现断线或接触不良。

　　该连接器的设计思路在于把消费电子常用的USB-C接口转化为适合工业设备使用的面板接口。USB-C本身具备正反插、数据传输和充电兼容优势，但普通贴片母座防护能力弱、固定依赖PCB，承受侧向力后容易损坏。LP16外形通过机械壳体承担外部插拔载荷，内部转接模块负责电气连接，法兰负责面板定位，尾端结构负责线缆与密封，使力的传递路径更加清晰。插头插入时，外部壳体先完成导向，内部USB-C模块再进行精确对位，能够减少斜插对触点的伤害。对于需要前部定制或小批量试制的设备，主体分离的结构也便于前端防护盖、标识环、颜色件或安装法兰进行调整。

　　在三维建模过程中，应先建立安装基准面和接口轴线，再完成法兰、安装孔、圆柱壳体和前端插口的协同建模。法兰与圆柱交接处需要保留合理圆角，避免应力集中；安装孔周围可根据载荷增加局部加厚区域。前端插口内部不宜只做外观圆孔，应体现绝缘座、USB-C开口、金属外圈和遮挡壁之间的层次，否则后续做剖视图或装配检查时无法判断插头是否能完全到位。后部内腔还要考虑接头插入后的止挡位置，若模型只表现外形，结构评审时容易忽略线缆接头与壳体后壁的干涉。

　　应用到设备布局时，这类接口通常布置在操作者容易接近、但不易被撞击的位置。若面板上同时存在电源开关、航空插头和指示灯，应保证USB插头握持空间，不宜紧贴其他大尺寸连接器。户外或车间场景下，前端可配合防护盖使用，未插线时盖住插口；需要频繁通讯调试的设备，则可将接口放在检修侧，避免主操作面线缆拖曳。对结构设计人员来说，该模型的价值不只是外观展示，更在于帮助确认面板开孔、法兰固定、后方避让、插头插拔路径以及USB-C模块在工业外壳中的集成方式。
