流体管路用外螺纹宝塔倒钩接头结构

　　在流体输送系统的管路搭建作业中，软硬管过渡连接是现场装配最常遇到的工况，这类螺纹软管倒钩接头正是为解决刚性螺纹端口与柔性软管的可靠衔接而设计的结构件，广泛应用在气动回路、低压输水输油管路、实验设备流体通路、小型液压辅助回路等场景中，是设备装配、管路改造环节里备货量极高的基础连接件。

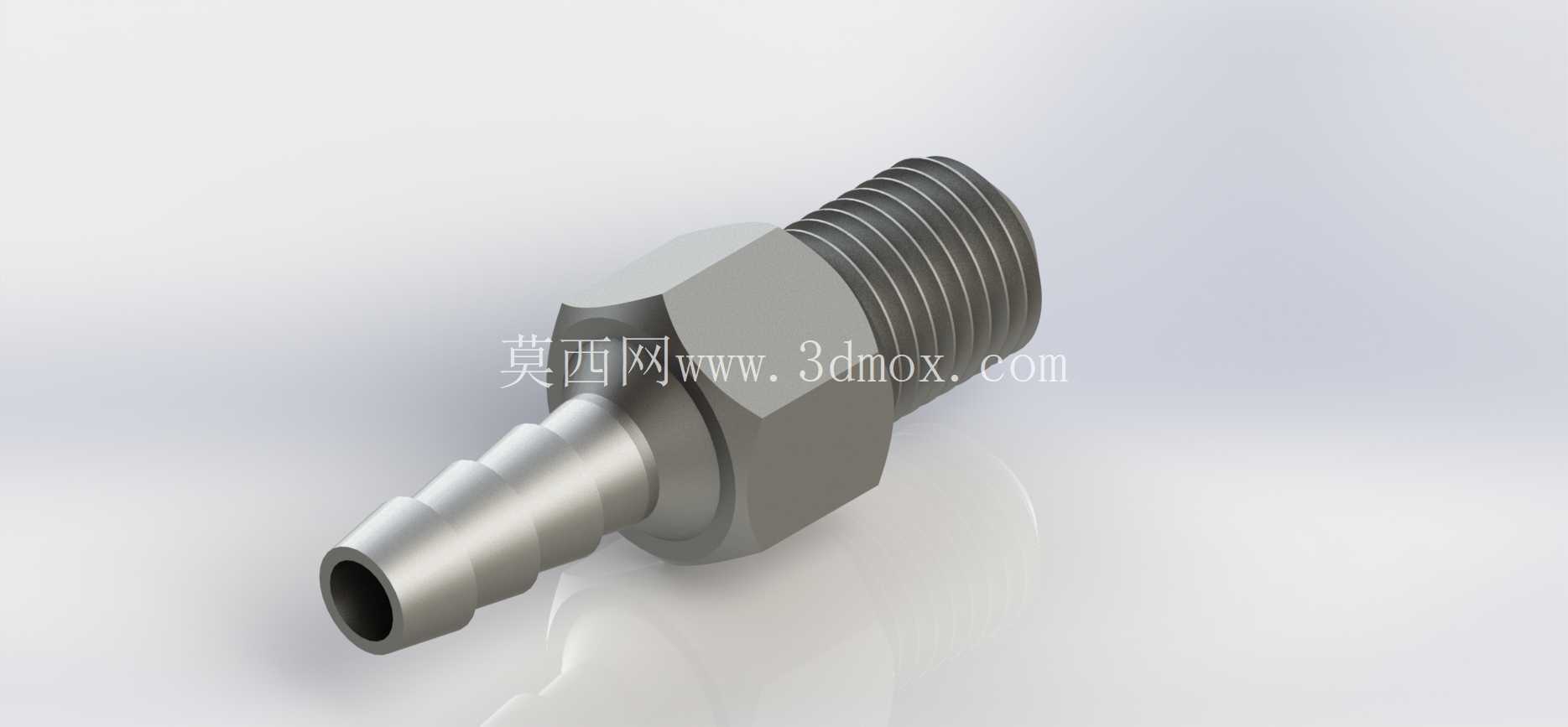

　　从结构设计逻辑来看，这款接头采用三段式一体化结构，一端为标准外螺纹段，加工有连续等距的三角螺纹牙型，可直接拧入设备本体、阀块、硬管末端的对应内螺纹端口，螺纹段根部设计有六角拧动台，对边尺寸符合常规扳手的夹持规格，装配时可使用开口扳手或活动扳手施加拧紧力矩，无需定制专用工装，能适配绝大多数现场装配的工具条件，六角台的两个端面均做了小倒角处理，既可以去除机加工产生的锐边毛刺，避免装配时划伤操作人员，也能在螺纹拧紧过程中起到导向作用，防止螺纹偏扣损伤配合面。

　　六角台另一侧延伸出的是倒钩宝塔段，这部分是实现柔性软管固定的核心结构，整体呈阶梯状递减的竹节外形，每一级竹节的外沿都设计有微小的倒扣倾角，当柔性软管从端头推入完全包覆宝塔段后，软管内壁会在自身弹性作用下嵌入每一级竹节的凹槽内，倒扣结构会牢牢卡住软管内壁，即便管路内存在一定工作压力，也不会出现软管被压力顶出脱落的情况；宝塔段最末端做了圆弧收边处理，没有尖锐棱角，装配时不会割伤软管内壁，能有效降低软管装配后的应力集中点，延长软管的实际使用寿命。

　　从安装边界来看，这款接头的整体轴向长度较短，六角台的最大外径控制在合理范围内，不会占用过多的装配空间，即便在管路排布密集、操作空间狭小的设备内部，也能顺利完成拧紧操作；外螺纹段的长度经过匹配设计，既可以保证足够的螺纹啮合长度，满足连接强度与密封要求，也不会因为螺纹过长导致拧入后顶到对侧管路结构，适配常规厚度的阀块、壳体安装孔位。在实际选型使用时，需要注意外螺纹的规格要与对接端口的内螺纹完全匹配，宝塔段的最大外径要与所选软管的内径适配，通常选择软管内径略小于宝塔段最大外径0.5-1mm的规格，能获得最佳的抱紧力与密封效果，如果是输送有一定压力的流体，还可以在宝塔段外侧加装喉箍进一步锁紧，提升连接可靠性。

　　建模过程中，这类接头的细节处理会直接影响后续工程出图与装配仿真的准确性，螺纹段如果采用装饰螺纹线建模，需要在工程图中准确标注螺纹规格与公差，若用于流体仿真则需要还原真实螺纹牙型的流道结构；宝塔段每一级倒钩的角度、阶梯的直径差都要严格按照行业通用规范设定，不能随意更改尺寸比例，否则会导致实际生产出的零件出现软管插装困难、锁紧力不足的问题；六角台的对边尺寸、倒角大小也要符合对应紧固件的标准要求，避免后续装配时出现扳手无法夹持的情况。这类接头虽然属于小型基础零件，但在整个流体回路中起到的作用至关重要，一旦连接失效出现流体泄漏，轻则导致设备工作异常，重则可能引发安全事故，因此在结构设计时每一处尺寸公差、表面粗糙度都要经过严谨校核，螺纹段的密封面可以根据使用场景选择搭配密封圈或者生料带实现端面或螺纹密封，适配不同压力等级、不同流体介质的使用需求。
