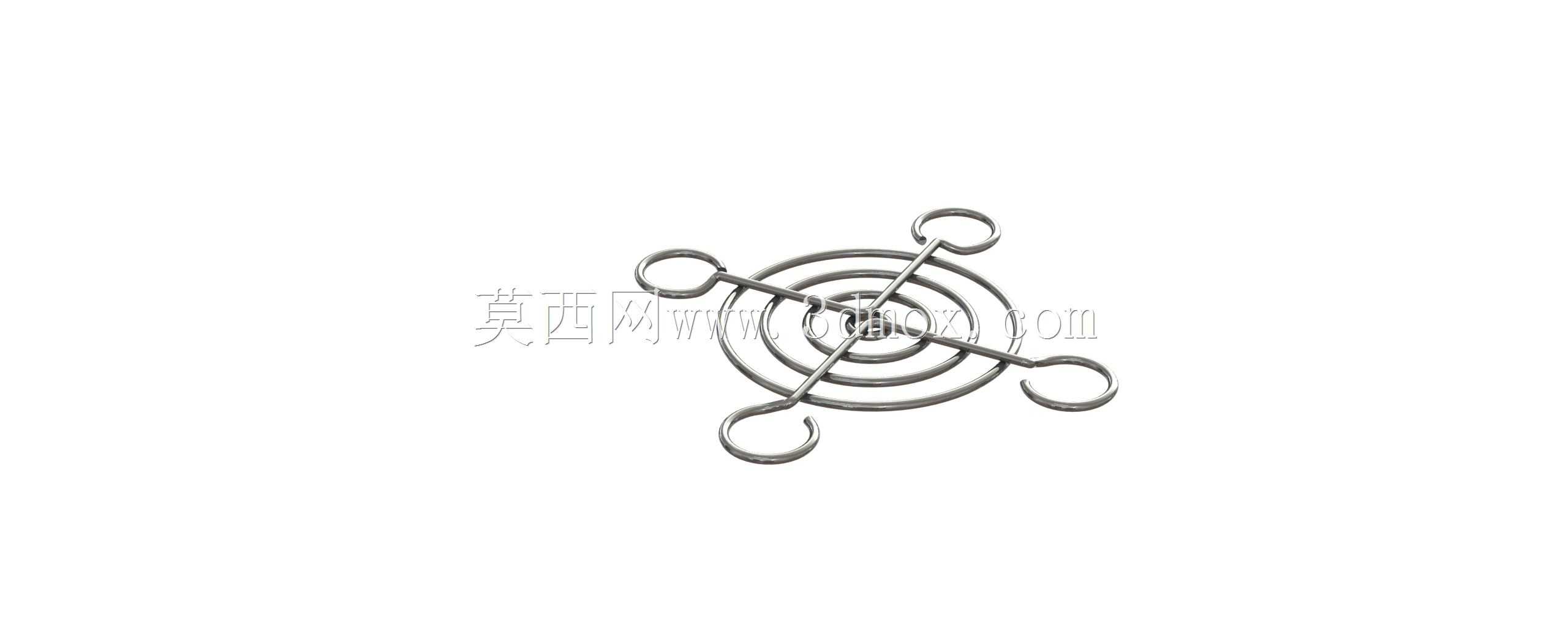

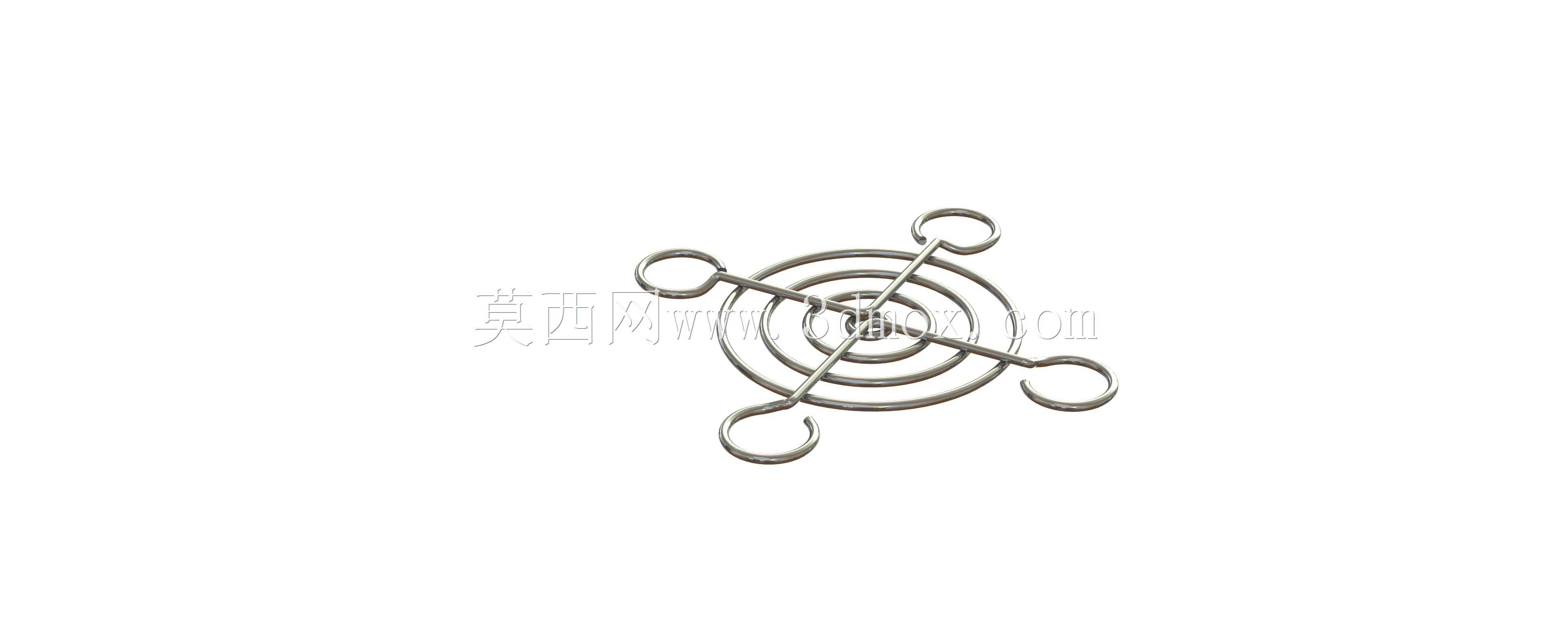

带四安装环圆形金属风扇防护格栅结构

　　在工业通风散热、小型换热设备、民用取暖装置的结构配套环节，风扇防护格栅是直接决定设备运行安全、气流组织合理性的核心外露部件，本次呈现的这款带四个安装环的圆形金属格栅，完全围绕小尺寸轴流风扇的配套防护需求做结构落地，没有多余的装饰性设计，所有结构特征都服务于安装便捷性、防护可靠性与气流通过率的平衡。

　　从实际应用场景来看，这类金属格栅的适配范围覆盖了小功率工频轴流风扇、嵌入式机柜散热风扇、小型暖风机出风口、桌面型通风设备的进出风端防护，和常见的塑料格栅相比，金属线材弯折成型的结构抗冲击能力更强，不会因为长期处于高温出风环境出现老化脆裂问题，哪怕是在有轻微磕碰的设备运维场景下，也不会出现格栅碎裂、扇叶外露的安全隐患。四个均匀分布在格栅外圈的安装环，完全匹配常规小尺寸圆形风扇的安装孔位分布逻辑，安装时不需要额外做打孔、折弯的二次加工，直接通过卡簧、螺栓或者扎带就能完成固定，能大幅减少现场装配的工序耗时。

　　设计思路上，这款格栅没有采用密集的网面结构，而是用同心圆环搭配十字交叉的径向支撑筋做主体防护结构，所有线材的弯折半径、交叉点的衔接位置都经过受力校核：同心圆环的间距控制在8mm以内，刚好能防止成年人手指误入接触运转的扇叶，满足电气设备外露防护件的安全间隙要求；十字交叉的支撑筋从中心位置一直延伸到外圈的安装环位置，把整个格栅的受力点直接传递到四个安装固定位，哪怕格栅表面受到垂直方向的外力按压，也不会出现大面积的形变塌陷。四个安装环采用和主体格栅同直径的金属线材一体弯折成型，没有额外的焊接拼接点，避免了焊接位置锈蚀、断裂的风险，每个安装环的内孔尺寸刚好适配M4规格的固定件，不管是用螺栓锁付还是卡簧卡扣固定，都能保证配合间隙合理，不会出现安装后松动晃动的问题。

　　从安装边界与尺寸适配逻辑来看，这款格栅的主体圆形轮廓和适配风扇的外轮廓尺寸保持一致，四个安装环向外延伸的幅度控制在15mm以内，不会过多占用设备的安装平面空间，对于安装位局促的嵌入式设备来说，不需要额外预留多余的格栅安装空间。格栅的整体厚度控制在5mm以内，属于薄型防护结构，安装后不会突出设备表面过多，能避免设备搬运、安装过程中格栅被剐蹭变形。线材的直径选型兼顾了结构强度与通风效率，不会因为线材过粗阻挡过多的通风截面积，也不会因为线材过细导致结构强度不足，实际通风有效率能达到85%以上，不会因为加装格栅造成明显的风阻上升、散热效率下降问题。

　　在细节处理上，所有线材的截断位置都做了圆角打磨，没有尖锐的毛刺外露，安装和运维过程中不会划伤操作人员；金属表面做了统一的防锈处理，哪怕是在湿度较高的设备使用环境下，也不会轻易出现锈迹污染设备表面的问题。和市面上常见的三片式安装脚的格栅相比，四个均匀分布的安装环能让固定受力更均匀，长期使用后不会因为风扇运转的震动出现格栅偏移、共振异响的问题，哪怕是风扇长期处于连续运转的工况下，格栅的固定可靠性也能得到保证。

　　很多结构设计人员在选型风扇防护件的时候，往往会忽略格栅的安装匹配性与风阻影响，要么选的格栅安装位不匹配需要现场改制，要么格栅过密导致通风量不足，要么结构强度不够容易变形，这款格栅的结构设计刚好规避了这些常见问题，所有结构参数都围绕小尺寸圆形风扇的实际配套需求做优化，不管是做新设备的结构配套，还是做旧设备的防护件替换，都能直接适配，不需要做额外的结构调整。
