交叉金属带镂空球形框架装饰构件

　　这套镂空球形框架在建模时最先处理的并不是曲面外观，而是构件在不同安装场景中的边界关系。它可以作为展厅装置的内部骨架、商业美陈的吊挂节点、景观小品的承托轮廓，也可以嵌入设备外罩、灯具造型或教学演示平台中。由于整体由多组交叉金属带围合而成，结构没有封闭壳体，视觉上能够保持通透，气流、光线和视线都可以穿过框架，这一点在空间装饰和轻量化展示设计中尤其重要。

　　从实际用途看，该构件并不承担传统重载机架的任务，更多承担形态表达、空间分隔和装饰支撑作用。若用于展台，可在框架内部放置发光体、旋转标识或小型展品；若用于景观装置，可配合底座形成独立雕塑；若用于产品外观验证，则可作为概念设备的外壳骨架，用来检查环形线条与内部模块之间的干涉关系。正因为它是开放式线框，设计人员在布置线缆、灯条、连接件时能够直接观察穿越路径，不必反复剖切实体外壳。

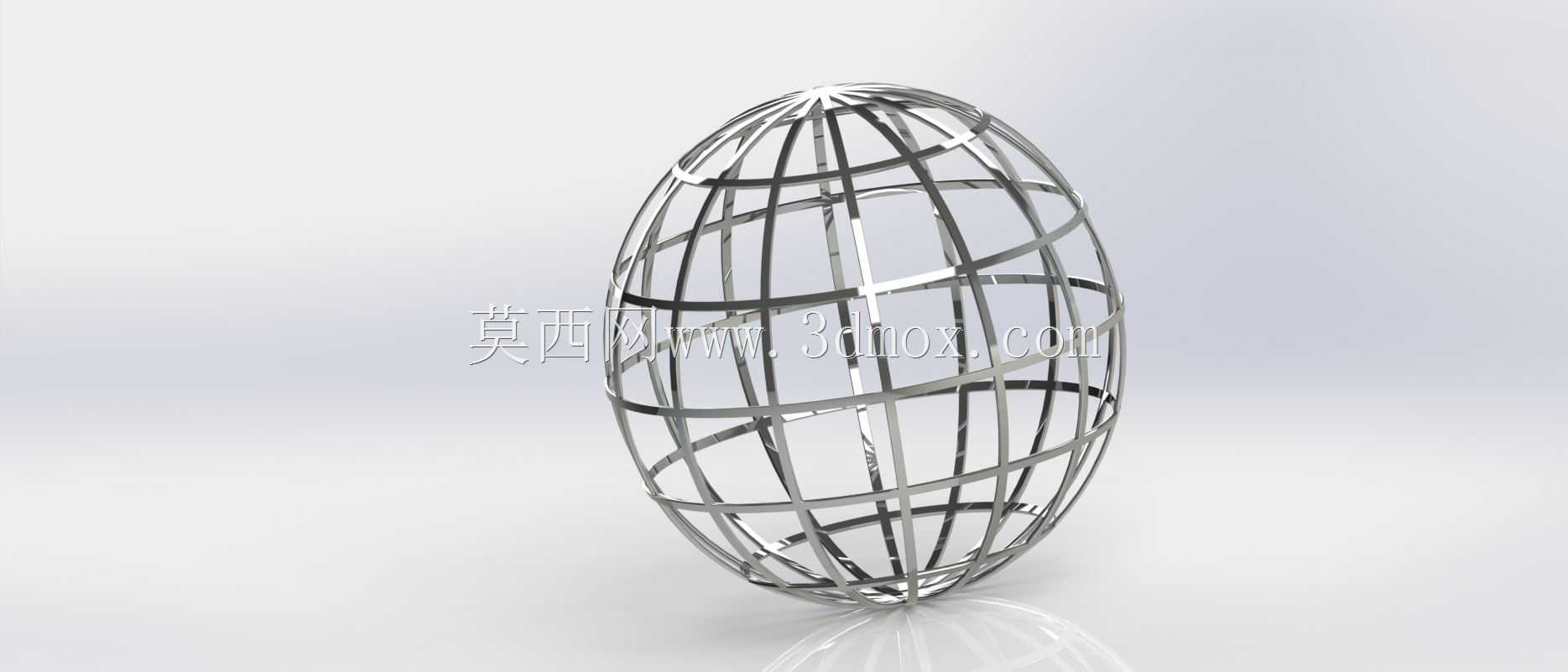

　　结构思路上，模型采用经纬交织的带状构件构成近似球体的轮廓。纵向金属带沿球面弧度从顶部汇聚区域延伸到底部汇聚区域，形成主要的经线骨架；横向金属带则按不同高度环绕布置，形成纬线约束。两类构件在空间中交叉后，能够互相限制位移，使整体形态保持稳定。带状截面相比细圆丝更有立面感，受光后会形成连续高光，渲染时金属材质的转折关系更清晰；同时，带宽也提供了更大的连接面，后期在交叉点进行焊接、铆接或卡扣固定时更容易布置工艺结构。

　　外形控制的重点在于球面轮廓的连续性和条带间距的均匀性。顶部与底部属于线条收敛区域，若直接按等角度布置，带材在极点附近会显得拥挤，因此建模时需要关注相邻条带在汇聚段的间隙，避免实体合并后出现局部过密、难以加工的问题。中部环向区域跨度最大，也是视觉主体，条带之间的开孔应保持规则，便于形成稳定的韵律。安装边界方面，若采用吊挂方式，顶部收敛点可设置吊耳或连接螺杆，需校核吊点与多条经向带的传力路径；若采用落地方式，底部应增加环形底座或支撑脚，使线框球的最低点与安装面保留足够距离，避免条带端部直接受力。

　　在三维建模过程中，球面参考线、带状实体和交叉节点需要分层管理。先建立球面对照曲面，再投影或扫描生成各条金属带，能够保证所有构件贴合同一球形轨迹。条带弯折处应保持一致的曲率过渡，避免局部出现突兀折角，影响金属折弯或激光切割后拼装的精度。交叉位置可根据工艺方案选择三种处理方式：一是实体相交后统一合并，适合视觉渲染和增材制造；二是在交叉处保留搭接面，适合焊接工装定位；三是设置隐藏连接件，适合需要拆装运输的展示装置。

　　从材料落地角度看，不锈钢、铝合金和薄钢板都能实现类似效果。不锈钢条带抛光后金属感强，耐候性较好，适合公共空间；铝合金重量轻，便于吊挂和搬运，但节点处要注意连接强度；薄钢板成本较低，表面可喷涂处理，适合短期展陈。若采用钣金加工，横向环带可拆分为若干弧段，纵向带材则可通过滚弯成型，再在工装胎架上组焊。若采用3D打印，可直接输出整体框架，但应控制悬垂区域的支撑方向，减少条带内侧支撑痕迹对外观的影响。

　　功能特性上，开放式框架使构件具备明显的轻量化优势，相同外轮廓尺寸下，它比封闭球壳消耗材料更少，风阻也更低，用于户外装置时不会形成大面积受风面。条带之间的孔洞还为后续二次装配留下空间，例如安装透明面板、柔性灯带、装饰叶片或传感器支架。对于设备外观设计而言，这种结构可以在保护内部部件的同时保留机械美感，让内部运动件或光源透过框架显露出来。

　　尺寸规划不宜只关注球体直径，还要同步考虑条带宽度、厚度和开孔尺度。条带过宽会让框架显得厚重，通透感下降；条带过窄则会削弱结构刚度，运输和安装时容易变形。较合理的做法是根据整体直径按比例确定带宽，使中部开孔在视觉上保持舒展，同时保证顶部、底部收敛区仍有可加工间隙。若需要与外部设备连接，应在模型建立初期就预留安装面，例如底部法兰盘、顶部螺纹孔、侧向夹持座或背部固定支架，这些边界结构会影响条带的受力路径，不能等到外观完成后再补建。

　　在工程检查阶段，需要重点查看三类问题：第一，各条带是否真正贴合球面参考，是否存在某一圈环带偏离轮廓导致外形失真；第二，交叉实体之间是否留有不合理缝隙或重复干涉，尤其是在顶部和底部密集汇聚区域；第三，安装节点与装饰条带之间是否形成平滑传力，避免吊点拉力只集中在单条薄带上。完成这些检查后，模型既可用于渲染展示，也可继续深化为钣金展开、焊接工装或增材制造文件，使概念化的球形线框顺利转化为可加工、可装配的实体构件。
