单轴式太阳能光伏追日跟踪支架结构

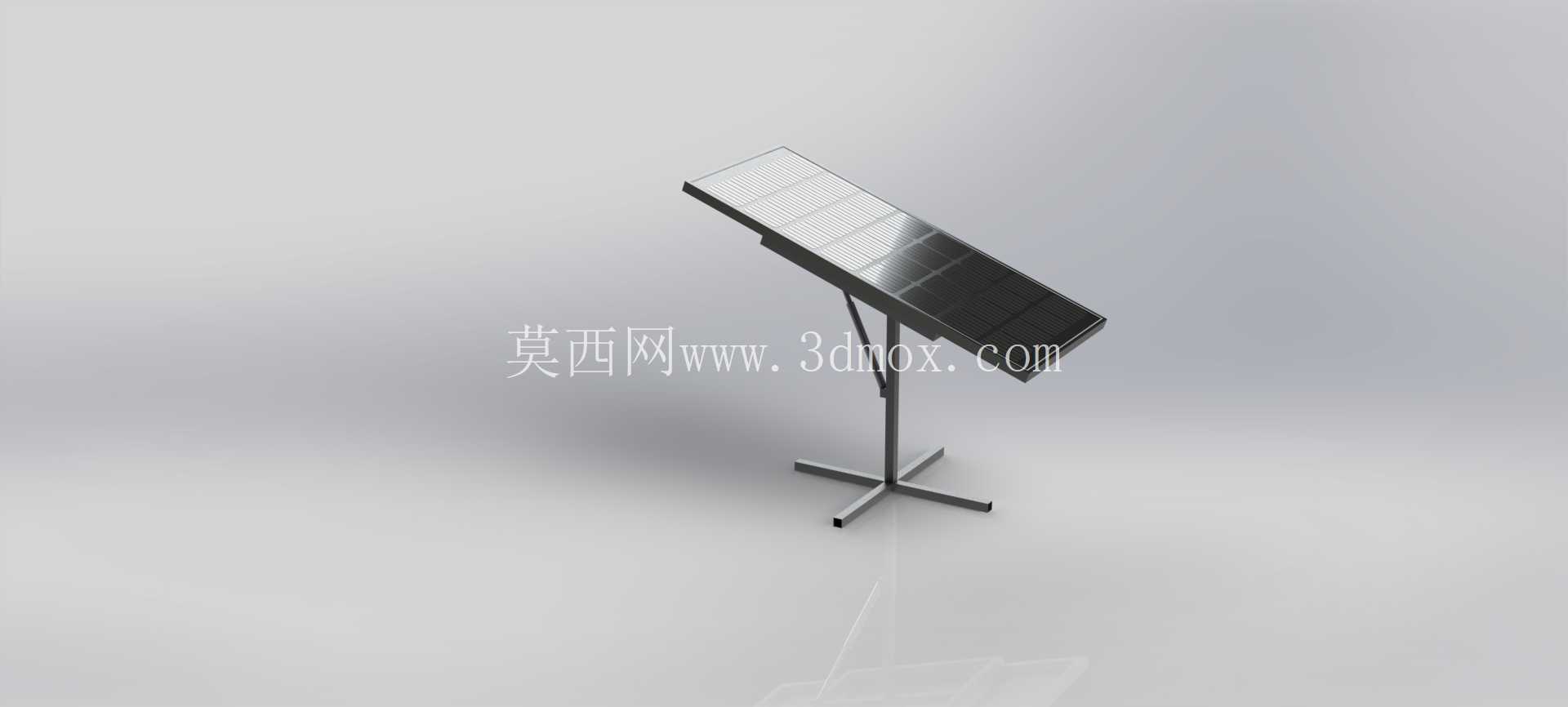

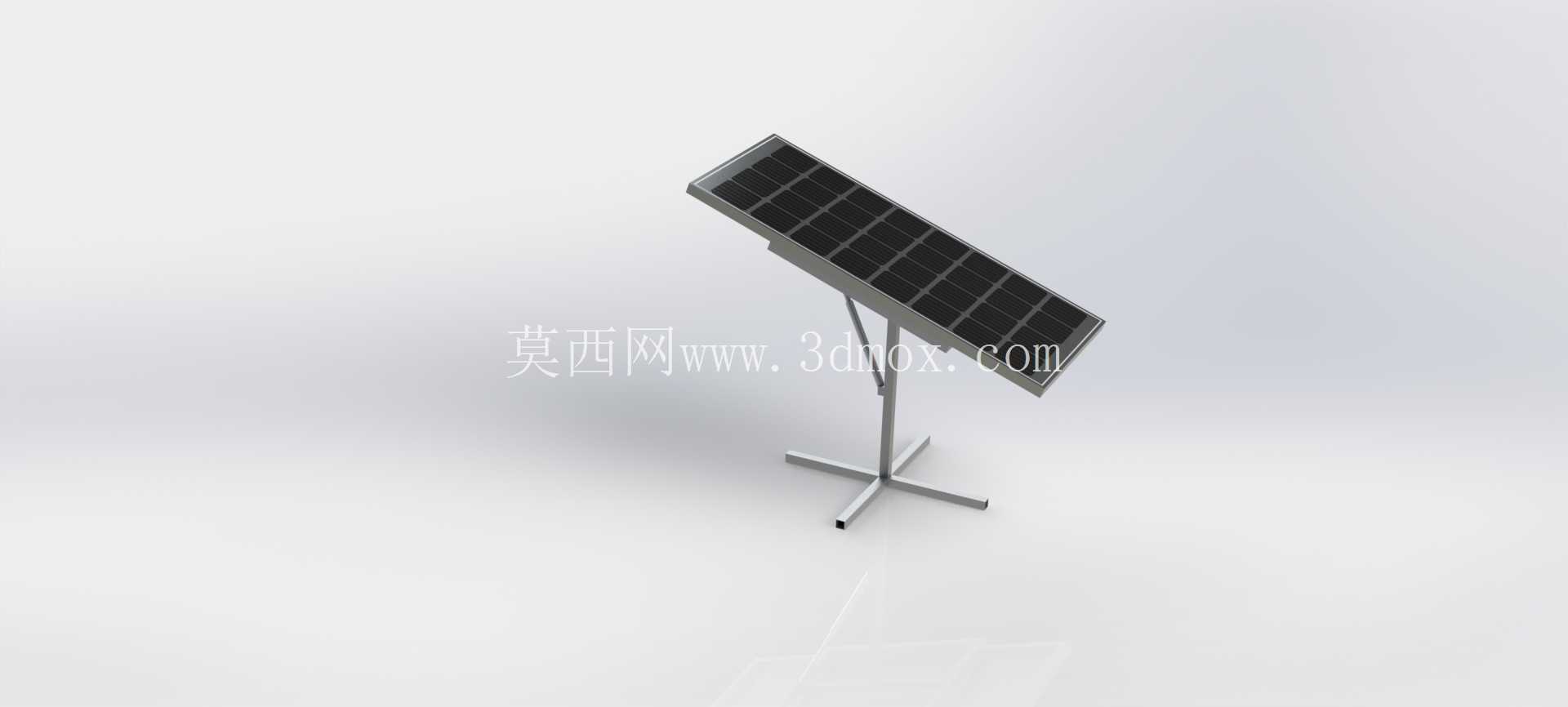

　　这套单轴光伏跟踪结构主要应用于分布式光伏电站、户用离网光伏系统、教学实训光伏试验台等场景，核心作用是通过单轴转动调整光伏板的俯仰角度，让光伏组件受光面在日间尽可能保持与太阳入射光线垂直，相比固定倾角的光伏支架，可有效提升单位面积光伏组件的发电效率，降低光伏系统的度电成本。整套结构采用十字形落地支座作为安装基础，支座支腿向四个方向延展，安装时可通过膨胀螺栓固定在混凝土硬化地面，也可搭配配重块实现平屋顶无穿孔安装，支座中心预留转动轴安装位，整体安装占地边界约1.2米见方，竖直支撑立柱高度约1.1米，适配单块常规尺寸60型或72型晶硅光伏组件安装，也可根据组件尺寸调整上部托架的安装孔位。上部光伏板托架采用框架式结构设计，

　　边框预留标准光伏组件安装孔位，可直接匹配市面主流光伏组件的安装尺寸，托架与竖直立柱之间通过转动铰接座连接，铰接座内置阻尼结构，可避免转动过程中出现晃动间隙，同时预留驱动机构安装接口，可适配推杆式驱动、回转式驱动等多种单轴驱动方案，满足不同成本预算的项目选型需求。设计过程中优先考虑户外长期使用的可靠性，所有结构受力件均采用等强度设计思路，在保证结构抗风载、雪载能力满足户外使用要求的前提下，尽可能减少冗余材料用量，降低整体结构自重，方便现场运输与组装。整套结构的连接节点均采用标准化紧固件连接，所有安装孔位均做同轴度公差匹配，现场组装时无需二次打孔加工，可按照装配顺序快速完成整套支架的搭建，支架转动角度范围覆盖0到60度俯仰调节，

　　可适配国内大部分纬度地区的太阳高度角变化范围，转动过程中重心始终落在竖直支撑立柱的中心轴线上，可降低驱动机构的负载扭矩，减少驱动功耗。结构的转动铰接部位预留润滑注油通道，日常维护时可直接加注润滑脂，减少转动磨损，延长结构使用寿命，十字支座的支腿上预留接地安装孔位，可直接连接光伏系统接地网，满足户外电气设备的防雷接地要求。
