立式钻床用板材定位夹紧夹具结构

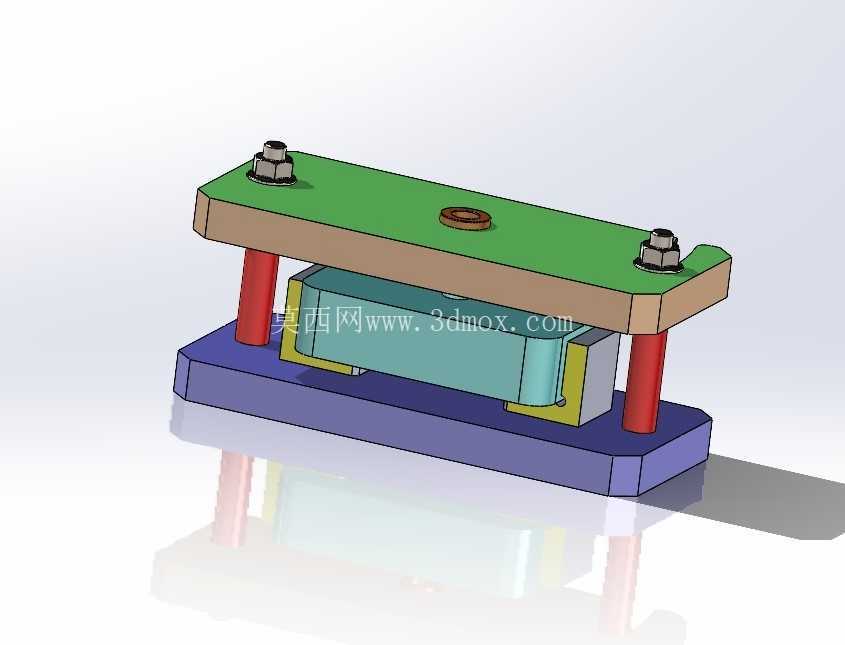

　　在立式钻床的板材类零件加工作业场景中，这类简易板夹具是车间现场应用频次极高的辅助工装，主要承担待加工板材的定位与夹紧功能，避免钻孔过程中工件出现位移、翘曲，保证孔位的位置精度与加工垂直度。不同于复杂的多工位液压夹具，该夹具采用纯机械锁紧结构，整体结构分层设计，最下层为夹具安装基座，基座上预留与立式钻床工作台T型槽匹配的安装孔位，可通过T型螺栓直接固定在钻床工作台面上，安装时需保证基座上平面与钻床主轴轴线保持垂直，安装误差控制在0.02mm/m以内，避免装夹后工件出现倾斜。基座上方设置有工件定位块，定位块根据待加工板材的外形轮廓做适配设计，可限制板材在X、Y轴方向的自由度，装夹时只需将板材靠紧定位块即可完成粗定位，无需反复找正，

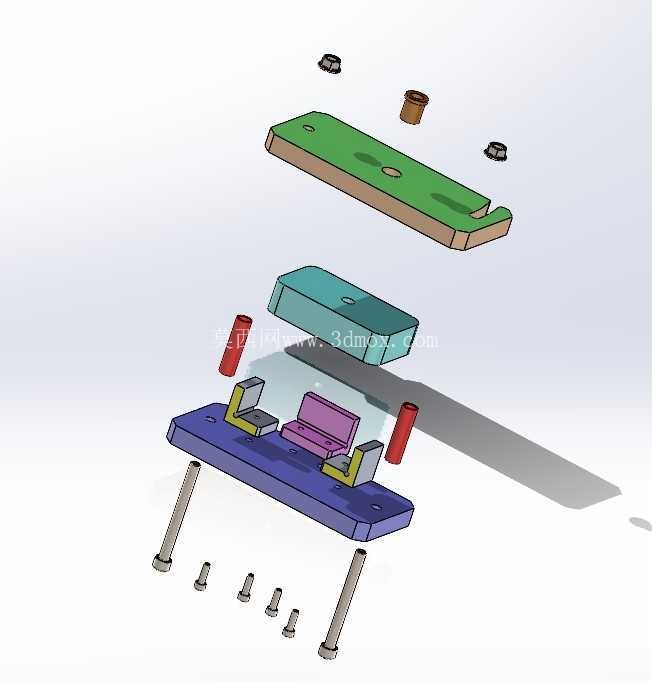

　　能大幅缩短单件工件的装夹辅助时间。定位结构上方设置有压合顶板，顶板与基座之间通过两根对称布置的导向支撑柱连接，支撑柱既承担顶板的导向作用，也为夹紧动作提供行程限位，避免顶板下压时出现偏斜，保证压合力均匀分布在待加工板材表面。顶板上设置有两个对称的锁紧螺母，通过旋转螺母即可带动顶板沿支撑柱轴向移动，实现对板材的压紧与松开，操作时无需额外辅助工具，普通钻床操作工即可快速完成装夹动作，适配小批量多品种的板材钻孔加工场景。顶板中心位置预留有钻套安装孔，可根据加工孔径更换对应规格的钻套，钻套与顶板采用H7/h6间隙配合，钻孔时钻头沿钻套内孔进给，能有效避免钻头引偏，提升孔位加工精度，尤其适合薄板类零件的钻孔加工，

　　可减少钻头出口处的毛刺与崩边问题。夹具整体的外形尺寸根据常见的中小型板材加工需求设计，基座长宽尺寸适配多数立式钻床的工作台安装范围，支撑柱的高度可根据待加工板材的厚度做适配调整，常规状态下可满足厚度5mm至50mm范围内的板材装夹需求，若需加工更厚的板材，只需更换对应长度的支撑柱即可完成适配，改造成本极低。从结构设计思路来看，该夹具优先考虑了现场使用的便捷性与维护成本，所有零部件均采用常见的标准型材与标准件加工，基座、顶板采用45号钢调质处理，表面做发黑防锈处理，支撑柱采用40Cr调质后表面淬火，硬度达到HRC45-50，具备足够的耐磨性与结构强度，长期使用不易出现变形。锁紧螺母采用标准六角厚螺母，与支撑柱上的梯形螺纹配合，

　　梯形螺纹具备良好的自锁性能，夹紧后不会因为钻床的加工振动出现松动，保证加工过程的装夹可靠性。在实际车间应用中，这类夹具除了用于立式钻床的板材钻孔加工，也可适配攻丝、铰孔等后续工序的装夹需求，只要工件的外形尺寸在夹具的装夹范围内，都可以通过调整定位块的位置实现快速装夹，相比通用的平口钳装夹，该夹具的压合面积更大，夹紧力分布更均匀，装夹薄板时不会出现工件夹伤、变形的问题，尤其适合加工面积较大、厚度较薄的板材类零件。夹具的各零部件之间采用可拆卸连接结构，长期使用后若出现支撑柱磨损、钻套损坏等问题，可单独更换对应零件，无需整体报废，能有效降低车间的工装维护成本。设计时也充分考虑了排屑需求，基座与定位块之间预留有足够的排屑空间，钻孔产生的铁屑可直接从空隙处落到工作台面上，不会堆积在夹具定位面上影响后续工件的定位精度，操作工清理铁屑时也无需拆卸夹具，只需用毛刷即可快速清理干净，适配车间连续加工作业的使用需求。
