工业级G型螺旋夹紧工装结构设计

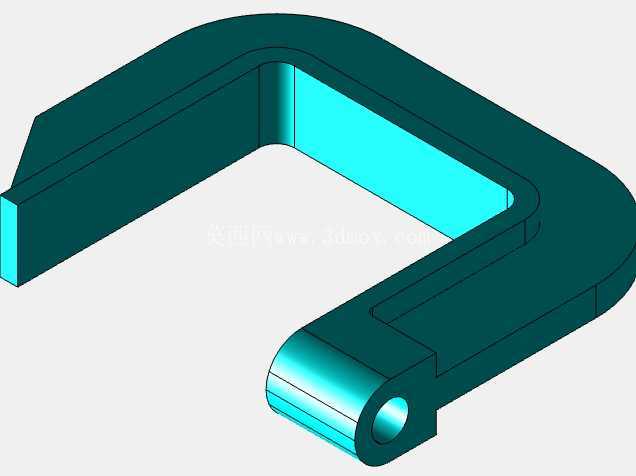

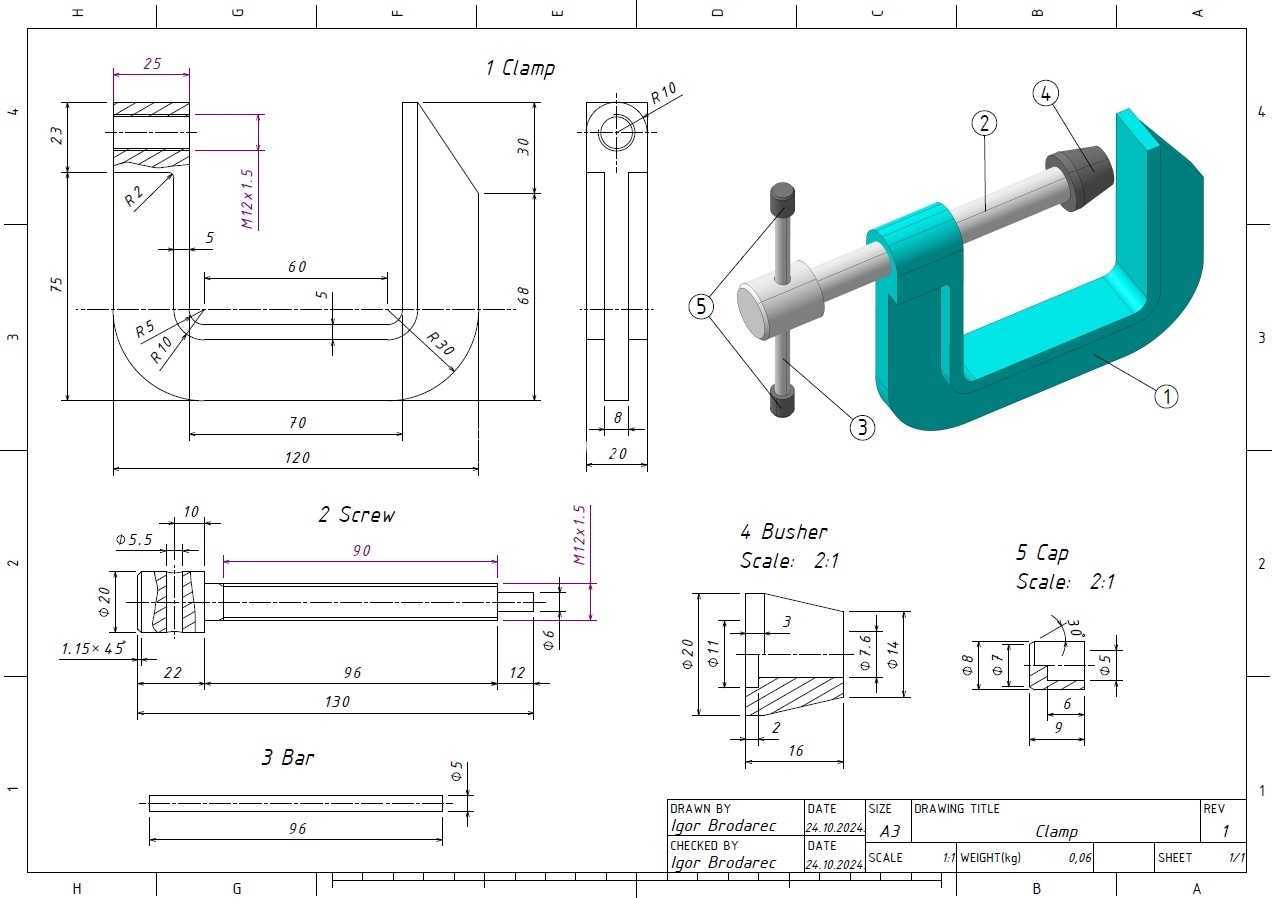

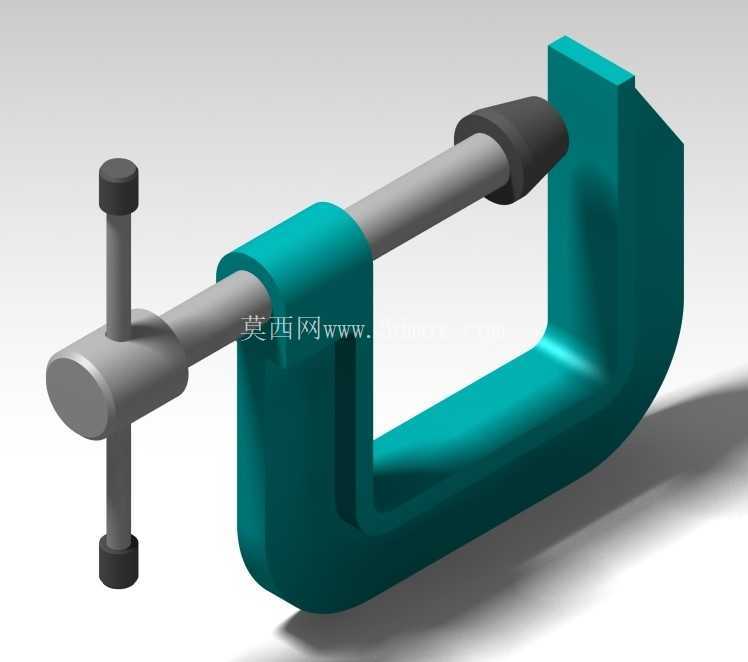

　　在机械加工、装配、焊接以及工件检测的各类作业场景中，可靠的工件夹紧定位是保障作业精度、提升操作效率的核心前提，这类G型螺旋夹紧结构是车间现场应用频次极高的通用夹紧工装，区别于液压、气动类夹紧装置，它无需外接动力源，完全依靠机械螺旋副实现夹紧力的输出，适配无动力配套的零散作业场景，不管是小型零件的台钳辅助装夹、焊接工位的工件临时固定，还是装配环节的部件对位压紧，都能快速部署使用。从结构设计逻辑来看，整个夹具采用C型开口的主体框架作为承载核心，框架截面做了等强度过渡设计，在开口根部的应力集中区域做了圆弧过渡处理，避免夹紧受力时出现应力断裂，框架的开口跨度决定了可容纳工件的最大厚度，设计时根据常用工件的装夹厚度范围预留了足够的操作空间，

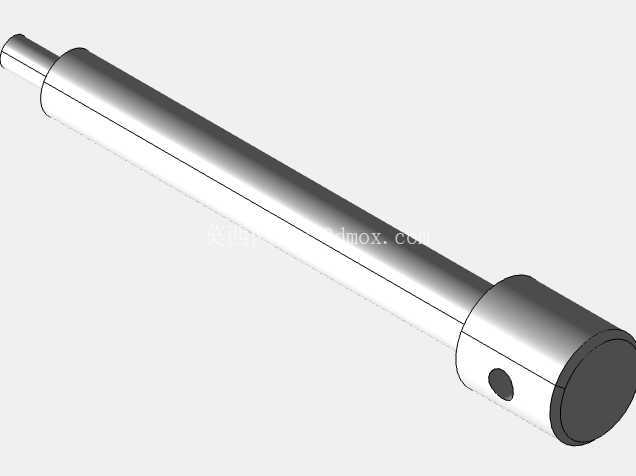

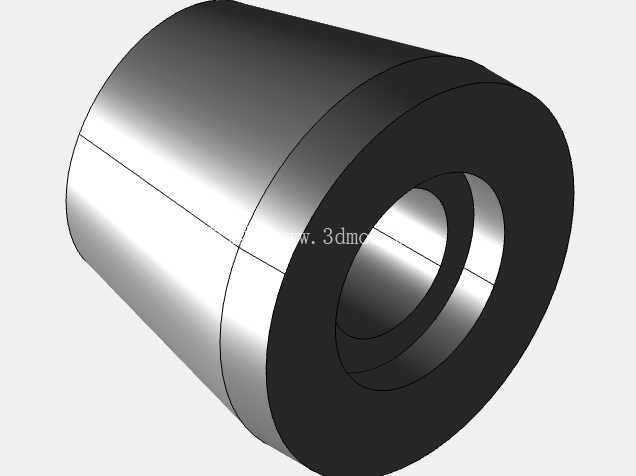

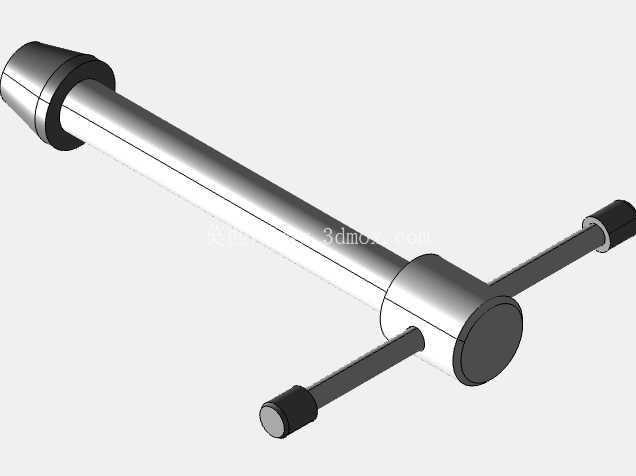

　　同时控制框架整体的外伸长度，避免力臂过长导致框架受力变形量超标。螺旋传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的同轴度更稳定，长时间反复夹紧松开也不会出现螺纹滑牙的问题，螺杆的前端配置了可自由转动的压头，压头与螺杆端面之间做了减摩处理，夹紧工件时压头可以贴合工件表面不跟转，避免螺杆转动时刮伤工件的装夹面，同时保证夹紧力垂直作用在工件表面，不会出现侧向分力导致工件移位。螺杆的尾端配置了T型转动手柄，手柄的力臂长度经过匹配计算，操作人员单手施加握力即可输出足够的夹紧力，不需要额外加力杆辅助，手柄的两端做了防滑的圆柱端头，操作时不会出现脱手的情况。整个夹具的受力路径非常清晰：转动手柄带动螺杆螺旋进给，

　　前端压头接触工件后，夹紧力通过螺杆传递到C型框架的固定端，形成闭合的受力环路，框架的刚性直接决定夹紧过程中的变形量，设计时在保证整体重量可控的前提下，对框架的截面厚度做了优化，既不会因为截面过薄导致夹紧时框架开口张开量过大，影响装夹刚性，也不会因为截面过厚导致整体重量过大，不便于现场挪动使用。在安装边界方面，这类夹具不需要固定安装基础，属于便携式通用工装，使用时直接将C型开口跨在工件与支撑基准上，转动手柄即可完成夹紧，框架背部的平直端面可以贴合工作台面或者工装基板，当需要长时间固定工位使用时，也可以通过压板从框架外侧将其固定在工作台面上，拓展为工位专用的夹紧机构。实际使用中，这类夹具的压头可以根据装夹工件的材质更换不同的形式，

　　比如装夹软质金属或者非金属工件时，可以在压头端面加装橡胶或者铜质软垫，避免压伤工件表面；装夹异形曲面工件时，可以更换为弧面压头，增大接触面积保证夹紧可靠。螺旋副的位置设计在C型框架的中心线上，保证夹紧力的作用线与框架的对称面重合，避免偏心受力导致框架出现扭曲变形，螺杆的行程预留了足够的空程距离，放置工件时不需要完全退出螺杆，只需要后退足够的开口间隙即可放入工件，减少操作的空行程时间。相比快速夹钳类的夹紧装置，这类螺旋夹紧结构的夹紧力调节范围更大，操作人员可以根据工件的刚性需求调整手柄的转动力度，对于刚性较差的薄壁工件，可以控制夹紧力避免工件装夹变形，对于需要大夹紧力的重载切削辅助装夹，也可以通过适当加力获得足够的装夹刚性。整个结构没有易损的复杂零件，日常维护只需要定期在螺纹副位置涂抹润滑脂，保证螺杆转动顺畅即可，压头磨损后可以单独更换，不需要整体报废，非常适合车间多场景的通用装夹需求，在单件小批量加工、设备维修装配、现场焊接作业等场景下，这类工装的使用灵活性远高于固定式的专用夹紧夹具，是机械加工与装配现场不可或缺的通用工装配置。
