四合一歧管式汽车排气汇集管路结构

　　该排气汇集管路主要应用于小排量直列四缸内燃机的排气系统端，承担着将四个气缸排出的高温废气有序汇集、导向下游三元催化器与排气尾段的核心作用，是内燃机进排气系统中直接影响排气背压、充气效率的关键结构件。从实际装车场景来看，这类四合一等长歧管结构多用于自然吸气机型的性能升级场景，也可作为原厂民用车型的排气端替换部件，相比原厂铸铁排气歧管，光滑的等长管路内壁能减少排气紊流，降低各缸排气之间的干涉效应，让各缸排气脉冲能有序形成抽吸效应，提升气缸扫气效率，间接优化发动机中高转速区间的扭矩输出表现。

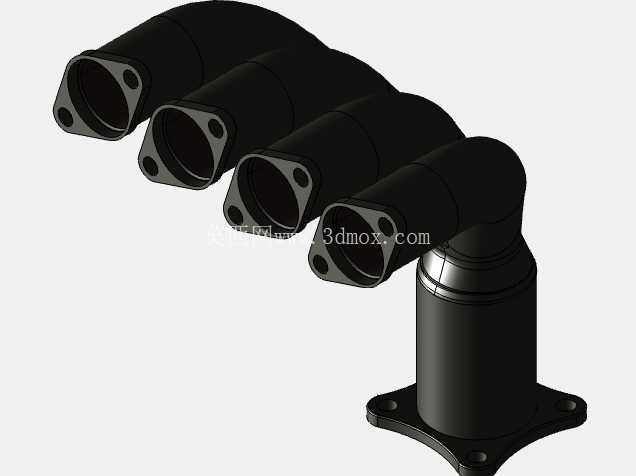

　　设计过程中首先要匹配直列四缸的点火顺序，对四个支管的长度做等长控制，每一段支管的弯曲曲率都经过反复调整，避免出现急弯导致的排气阻力陡增，同时要兼顾发动机舱内的安装边界，管路整体弯折角度避开了发动机悬置、油底壳、防火墙等周边部件的干涉区域，安装后不会与周边零部件产生运动干涉，也预留了足够的热膨胀间隙，避免发动机热机后管路膨胀挤压周边部件。从结构细节来看，进气端采用四个独立的法兰对接面，每个法兰面都预留了螺栓安装孔，可直接与气缸盖的排气侧端口贴合密封，法兰面的平面度控制在0.1mm以内，能保证密封垫压紧后不会出现废气泄漏的问题；出气端采用菱形四孔法兰结构，对接下游排气系统的入口，法兰厚度足够承受排气系统的吊挂载荷与振动冲击，不会在长期交变振动下出现法兰变形开裂的问题。

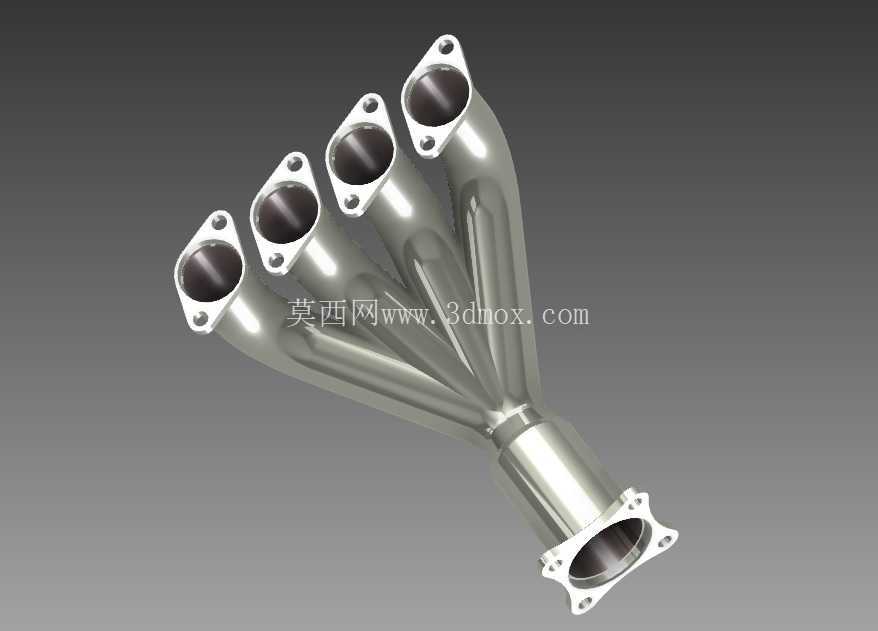

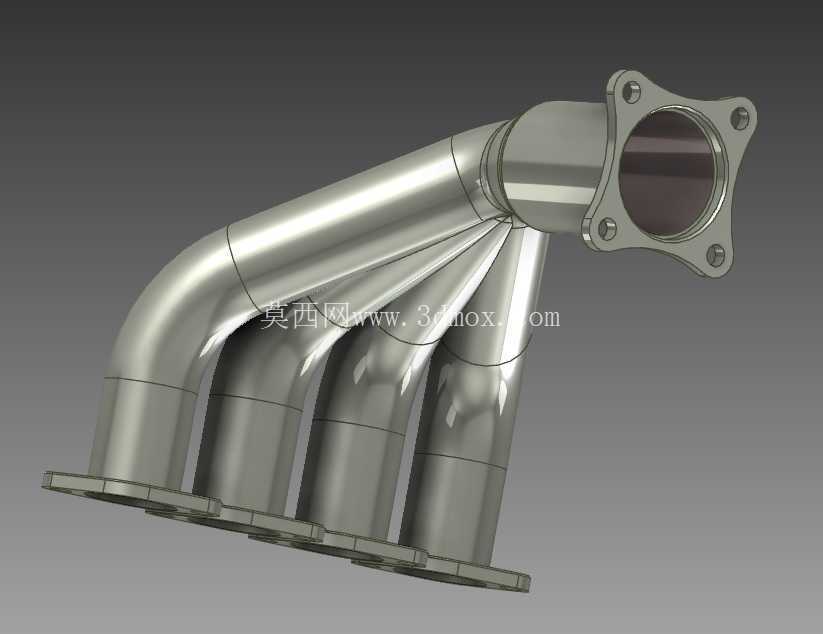

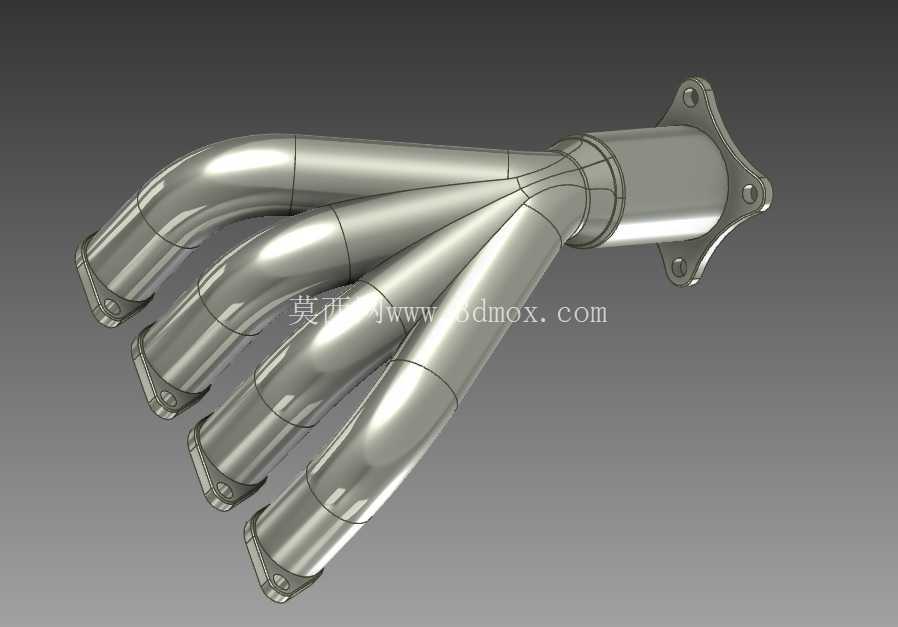

　　管路主体采用等径薄壁金属管弯折成型，四个支管从气缸盖侧出发，经过平缓的圆弧过渡后逐步向主管道汇集，汇集处的过渡段做了顺滑的渐扩处理，避免四个支管的气流直接对冲产生额外的排气阻力，管壁厚度在满足强度要求的前提下做了轻量化控制，相比传统铸铁歧管能降低30%左右的重量，同时金属材质的导热性能更好，能更快将废气热量导出，减少排气侧的热量堆积对发动机舱内其他部件的热辐射影响。安装边界方面，整体结构的横向宽度适配主流1.5L-2.0L排量直列四缸发动机的排气侧安装间距，纵向高度不会超出发动机缸盖上端面，装车后不需要对周边的冷却管路、线束走向做大幅改动，四个进气法兰的孔位间距与原厂气缸盖排气侧孔位完全匹配，可实现原位安装替换，出气端法兰的孔位也匹配主流规格的三元催化器入口尺寸，不需要额外做转接法兰适配。

　　在功能特性上，该结构除了基础的废气导排作用，等长的管路设计能让各缸的排气压力波到达汇集处的时间保持一致，减少排气脉冲之间的相互干扰，降低排气背压，相比不等长歧管能让发动机的排气节奏更顺畅，尤其在3000转以上的高转速区间，能有效减少排气阻力带来的功率损失。管路的弯折处都做了大圆弧过渡处理，最小弯曲半径大于管路直径的1.5倍，避免弯折处出现管壁褶皱导致的通径缩小，保证整个管路的有效通流面积一致，不会出现局部节流的问题。汇集处的焊缝位置都做了内表面打磨处理，保证内壁光滑无凸起，减少废气流动过程中的紊流产生，同时焊缝处做了强化处理，能承受长期高温排气的热冲击与发动机的振动载荷，不会在长期使用后出现焊缝开裂、漏气的问题。

　　从工程设计的角度考量，这类排气歧管的设计需要平衡多个维度的要求：一方面要尽可能降低排气阻力，提升发动机的充气效率，另一方面要控制整体尺寸，满足发动机舱的紧凑安装要求，同时还要兼顾结构强度与耐用性，承受高温、振动、交变载荷的长期考验。该结构在设计时就对管路的走向做了多轮优化，既保证了四个支管的长度误差控制在5mm以内，实现等长排气的效果，又将整体的外轮廓尺寸控制在合理范围内，不会出现装车后与周边部件干涉的问题，法兰的厚度与螺栓孔位置也经过强度校核，能满足长期使用的可靠性要求，不管是作为原厂配套部件还是售后改装替换件，都能匹配对应的安装与使用需求。
