对夹式蝶形止回阀DN80结构设计

　　这款DN80规格的对夹式止回阀，是工业管路系统中常用的流体单向控制元件，日常在民用给排水、暖通空调循环水、化工轻腐蚀介质输送、市政供水增压等管路场景中都有大量应用，核心作用是依靠介质自身流动的作用力自动实现阀瓣的启闭，避免管路内介质出现倒流现象，规避因介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等工程问题。

　　从实际安装适配性来看，该款止回阀采用对夹式连接结构，整体外形为薄型圆盘状，安装时不需要额外配置法兰配对的螺栓组跨接，直接夹持在两片同通径的管路法兰之间即可完成固定，相比传统旋启式法兰止回阀，轴向安装尺寸大幅缩小，能够有效节省管路安装空间，尤其适合泵房内管路排布紧凑、安装预留空间不足的场景。阀体的密封面采用多道环形凸筋结构，夹持安装时能够与法兰垫片形成多道密封防线，避免介质从阀体与法兰的结合面出现外漏，适配PN10、PN16两个常用压力等级的标准管路法兰，通径完全匹配DN80管路的内径要求，不会出现通径缩径引发的管路压损过大问题。

　　内部结构设计上，该止回阀采用对置双瓣加弹簧复位的结构形式，区别于传统单瓣旋启式止回阀的长摆臂结构，双瓣结构的启闭行程更短，介质正向流动时，阀瓣在介质推力作用下克服弹簧预紧力绕中心销轴转动开启，介质可以从阀瓣两侧的通流区域平稳流过，流道设计顺滑无明显直角拐点，能够有效降低介质通过时的局部阻力损失，减少管路系统的输送能耗。当介质出现倒流趋势时，弹簧预紧力叠加倒流介质的压力会快速推动阀瓣复位闭合，闭合行程短能够大幅降低水锤产生的冲击强度，避免水锤压力对管路焊缝、泵体密封件造成损伤。中心销轴采用不锈钢材质，表面做抛光处理，与阀瓣轴套的配合间隙控制在合理范围，既保证阀瓣转动灵活无卡滞，又避免间隙过大导致阀瓣闭合时出现偏斜、密封不严的问题。

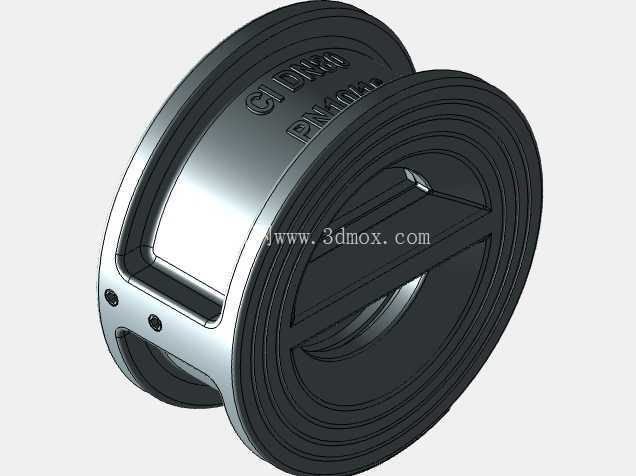

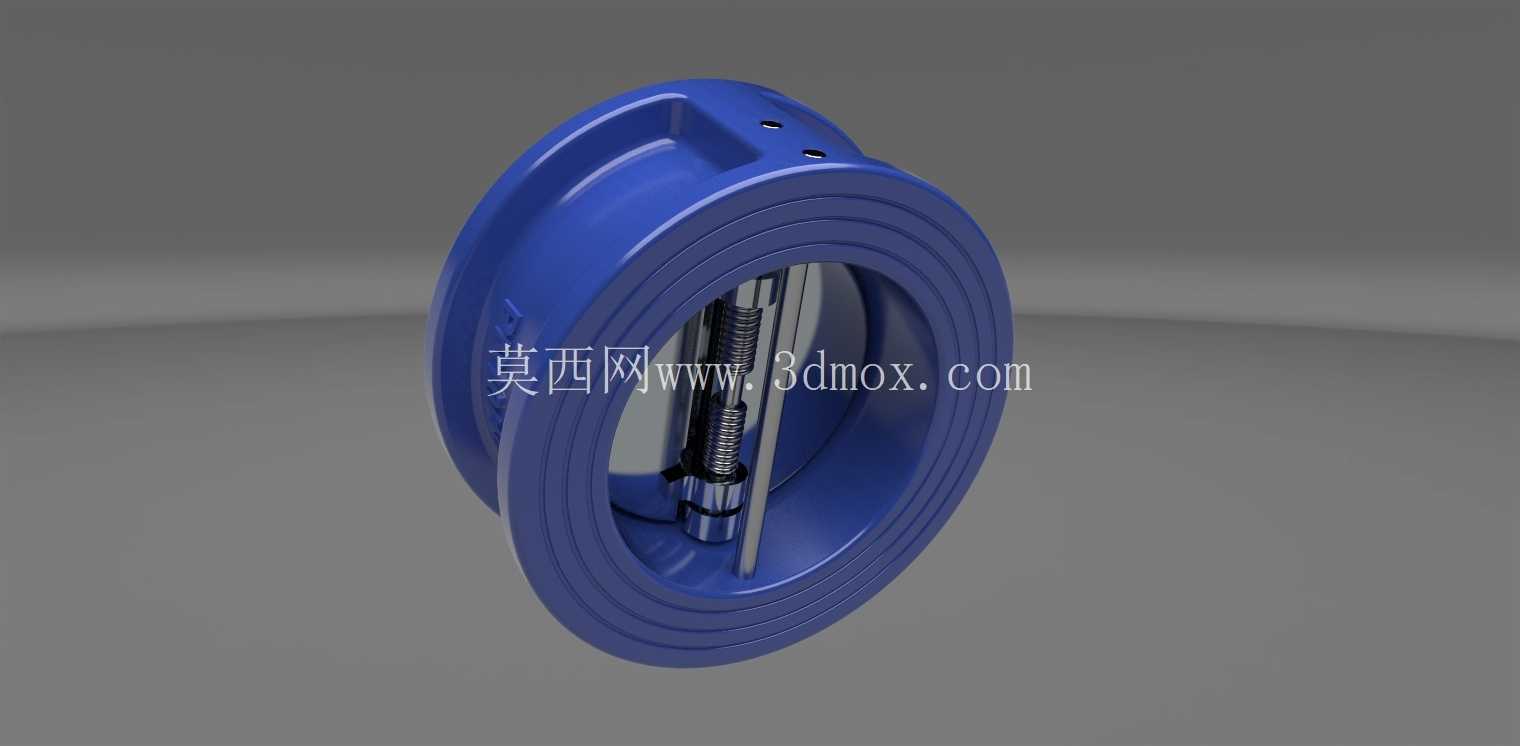

　　从建模细节来看，整个模型还原了产品的全部装配关系：阀体采用球墨铸铁材质的外观质感，表面做喷涂处理的细节还原，阀瓣密封面的橡胶密封层、复位弹簧的螺旋结构、销轴的定位结构、阀体外侧的安装定位孔都做了精准还原，没有出现结构简化失真的问题。在实际选型应用中，这类止回阀一般安装在泵出口端、水表上游、分支管路的接入端等需要防止介质倒流的位置，安装时需要注意阀体上标注的介质流向箭头，必须与管路内介质的正向流动方向保持一致，同时要预留足够的后期维护操作空间，避免被周边管路部件遮挡导致无法检修。相比升降式止回阀，这款对夹双瓣止回阀可以水平安装也可以垂直安装（垂直安装时介质流向必须为自下而上），安装姿态的适配性更强，同时整体重量更轻，能够降低管路法兰的承重负荷，尤其适合大跨度架空敷设的管路场景。在结构设计层面，该款产品的弹簧预紧力经过匹配调校，在介质正向流速达到0.5m/s时即可完全开启，低流速工况下也不会出现阀瓣颤振、敲击产生异响的问题，有效提升了产品的运行稳定性与使用寿命，阀瓣的密封面采用橡胶软密封结构，闭合时能够实现零泄漏，适合对管路密封要求较高的给排水、暖通循环水系统使用。
